鞍山互感器綜合測試儀、CT直阻測試接線示意圖3．PT變比極性測量：測試接線如圖18所示：圖18、PT變比極性測試接線示意圖用紅色接線鉗夾到被測PT的一次側極性端端子A，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測PT的一次側非極性端端子X，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；第三條測試線首端的紅色芯接到被測PT的二次側極性端a，黑色芯接到被測PT的二次側非極性端x；末端的紅色芯接到儀器標有“CT一次”部分端子的P1端子，末端的黑色芯接到儀器標有“CT一次”部分端子的P2端子。接好線后，在主界面選擇相應的測試項目，按“確定鍵”開始測試直到自動結束。六、注意事項1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．使用有地線的電源插座。5．試驗過程中不要將測試夾鉗摘掉，防止開路。6．試驗接線工作必須在確保已斷電，且CT已由計量回路中斷開的情況下進行；所以被要接線的位置提前要接地放電，防止感應電壓觸電。測試組織工作要嚴密，通信順暢，以保證測試工作順利進行

<鞍山>天正華意電氣設備有限公司

鞍山互感器綜合測試儀隨著電力系統的輸電電壓的提高，電磁式電壓互感器的體積越來越大 ，造價也越來越高，這時可以考慮采用電容式電壓互感器來代替它。與一般的電磁式電壓互感器比較，電容式電壓互感器具有以下的一些優點：1 、絕緣可靠性高。電容式電壓互感器多為油封式，耐壓高，故障少；2、價格低；可以兼作載波通訊或者高頻保護用的耦合電容，但電容式電壓互感器的誤差測量由于其容性電流太大需要采用串聯諧振的方法升壓，導致現場測試設備體積龐大接線復雜，不便攜帶。 電容式電壓互感器現場測試儀是適合于在現場對電容式電壓互感器誤差測試的全自動智能儀器，采用全新的嵌入式操作系統，功能豐富，使用方便，可以瀏覽網頁、播放影音、讀取優盤數據，在線升級。彩色9英寸觸摸式液晶顯示器，各點的誤差可以在同一屏上顯示，所有操作均可點擊屏幕菜單輕松完成。用戶不再需要配置笨重的諧振升壓器、標準電壓互感器、負載箱及調壓器（或自動檢測臺），單臺儀器就能對35kV/√3～220kV/√3之間變比的電容式電壓互感器進行快速測量。全過程（包括額定、下限的所有測量點）的測試時間不超過6分鐘（不含接線時間）。

鞍山可信賴的C PT二次壓降及負荷測試儀廠家

鞍山互感器綜合測試儀PT二次負荷測試界面 圖35，PT二次負荷接線圖7、直阻測試： 請參照第14頁CT直阻測試。十.數據查詢在CT/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖36），根據需要選擇“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“退出”等測試選項，選定測試項目后，進入圖39測試界面，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，在圖37中，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖36圖37十一.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至C盤根目錄。11.2首先，安裝“wic_x86_chs.exe”文件，其次，安裝“dotNetFx40_Full_x86_x64.exe”軟件，默認安裝地址即可。11.3安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe”操作軟件，如圖38即為上位機操作軟件。11.4在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.5如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖38中選擇打開“選擇文件”，出現圖39操作窗口，在圖39中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。

<鞍山>天正華意電氣設備有限公司 鞍山可信賴的C PT二次壓降及負荷測試儀廠家

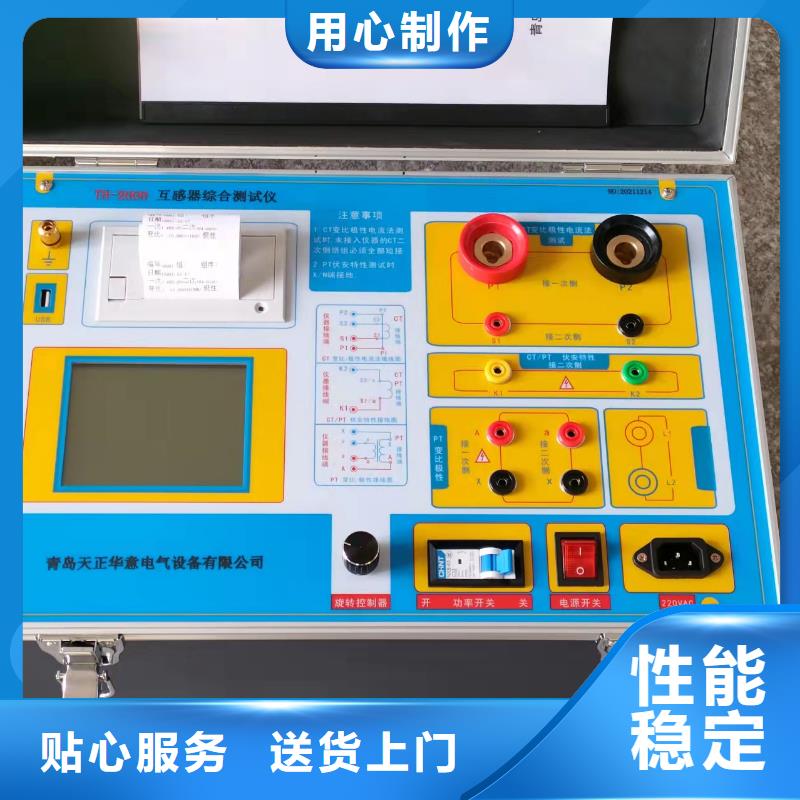

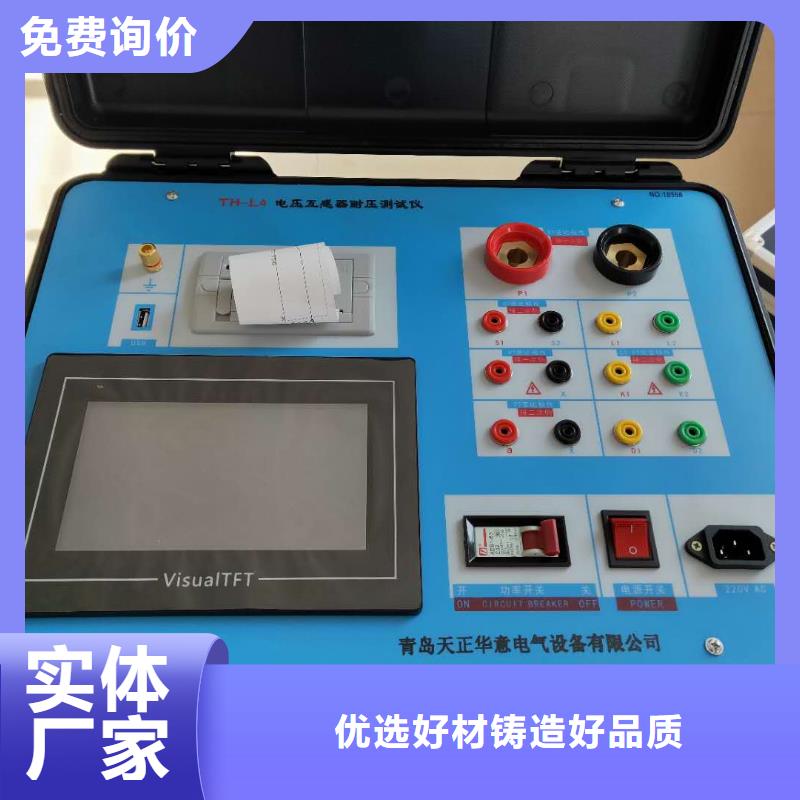

鞍山互感器綜合測試儀技術指標1 ：電流互感器誤差測量部分①準確度等級：0.05S級②測試范圍：5A/5A~25000A/5A或5A/1A~6300A/1A?二次電流為5A的互感器額定一次電流范圍二次電流為1A的電流互感器，通過等安匝測量方法變比可至31500A/1A。其它末在表中出現的電流互感器變比的測試方法如下：使用等安匝法測試電流互感器，例如：需測試1000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為500A即可。此種測試方法不影響互感器測試數據的有效性。同理其它變比使用以下處理方法：額定一次（A）穿心匝數儀器一次電流（A被測電流互感器工作范圍： 1％～200％④二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0⑤被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S⑥電阻、導納測量誤差≤5.0％測量范圍： R： 0.00Ω～20.0ΩY:? 0.000mS～100.0mS2：儀器消耗功率：20VA三、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及配套工具。1、結構尺寸圖1、主機與配件箱尺寸2、面板布置圖2、面板布置圖如圖2所示：上方從左到右依次為CT二次測量端子（S1、S2、S3、S4）、CT一次測量端子（P1、P2）、打印機、RS232通訊接口、接地端子、USB連接插口、電源插座及開關，注意在操作時一定要確保所接的端子正確，否則有可能會影響測試結果甚至損壞儀器；面板左下方為彩色液晶顯示屏；液晶右側為操作鍵盤。3、鍵盤說明鍵盤共有30個鍵，分別為：F1~F5，數字0~9、小數點、↑、↓、←、→、、＃、、存儲、查詢、退出、設置、切換、自檢、幫助。數字鍵：0～9，在輸入參數時做為相應的數字使用。小數點：在輸入參數時做為小數點使用。↑、↓、←、→鍵：上下左右鍵?在主界面中用來移動光標，使其指向需要進行的項目功能條（功能條反色顯示）；?上下鍵在參數設置屏中用來移動光標，使其指向需要要更改的參數。?

鞍山互感器綜合測試儀 勵磁電壓：100V、100/√3、100/3、150V、220V、350V。2）、試驗：參照圖26接線，測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的a、x ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選項“開始” 選項后，即開始測試。 試驗時，光標在“開始”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。圖25，PT勵磁特性參數設置界面 圖26，PT勵磁特性接線圖3）、PT（勵磁）測試結果操作說明請參考8頁CT測試結果說明3、PT退磁試驗 圖27，PT退磁界面 參數設置在PT測試主界面中，選擇進入“退磁”試驗界面（如圖27），設置額定二次電壓值：100V、100/√3、100/3、150V、220V、350V。2）、試驗：參照圖26接線，測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的a、x ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選項“開始” 選項后，即開始退磁。

鞍山可信賴的C PT二次壓降及負荷測試儀廠家

鞍山互感器綜合測試儀上下鍵在歷史數據查閱功能屏中用來翻閱記錄；?左右鍵在測試參數設置功能屏中用來切換可選的項目，可根據屏幕上方的提示用左右鍵在這些檔位中連續切換，選至需要的數值或項目；鍵：確定鍵，在開機后按下此鍵進入主菜單。主菜單下按下此鍵即進入當前指向的功能選項（反色顯示的功能條），在輸入參數時，作用是開始輸入和結束輸入并使剛鍵入的數字有效。退出鍵：返回鍵，按下此鍵均直接返回到主菜單；如果正在測試過程中、測試結束時按此鍵則同時返回主界面。存儲鍵：在測試結果下，按存儲鍵可存儲當前項目測試結果。查詢鍵：在主菜單下按下查詢鍵，可查詢已存儲的數據記錄。設置鍵：在主菜單下按下設置，可快速進入參數設置屏。F1~F5鍵：輔助功能鍵。F4是打印功能鍵。切換、自檢、幫助、開關鍵：現為保留按鍵，無實際用途。四、液晶界面液晶顯示界面主要有九屏，包括主菜單和八個功能界面，下面分別加以詳細介紹。

<鞍山>天正華意電氣設備有限公司

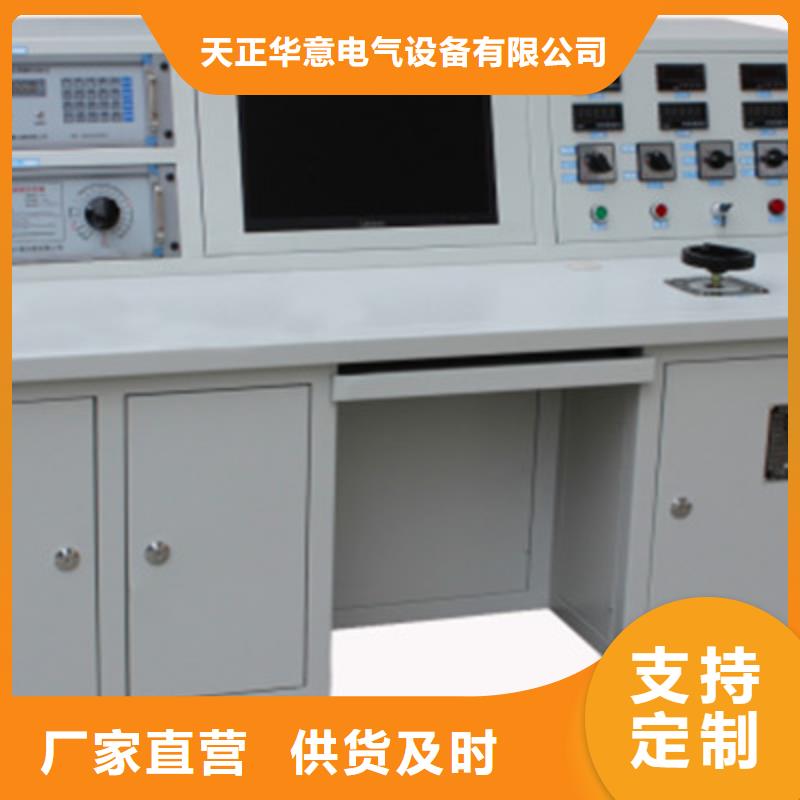

鞍山互感器綜合測試儀測試完成后按下臺體的復位鍵此時調壓器自動回到零位，再將互感器校驗儀按“復位”鍵退回到開始界面，然后關掉臺體總電源。電壓互感器的測量、阻抗測量和導納測量方法同電流互感器的測量方法一致。用戶可以參照電流互感器測試方法接線測量。測試前，請先閱讀相關接線圖，并由有資質的專業人員接線操作。如有不清楚，請先電話聯系廠家，問清后再操作。－注意：再按↓、為設置被測互感器的等級，如下圖；光標移動到“開始測量”，按“確定”鍵就可進入測量界面；在下一界面可選擇規程測量和直接測量。注意：參數按被測互感器的銘牌上正確設置。用↑、↓、確定、退出就可完成此設置。然后按“確認”鍵開始測量，然后將升壓器慢慢上升，就可清楚的看到其測量對象、等級、精度及其相關信息均有顯示。百分表、比差及角差采用大字體顯示，便于觀察。到了此界面就可看出它的誤差是否在精度范圍內。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

鞍山互感器綜合測試儀CT主界面 ，PT主界面八.CT測試進行電流互感器測試時，請移動光標至CT，并選擇相應測試選項。8.1、CT勵磁（伏安）特性測試在CT主界面中，選擇“勵磁” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—1000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。 試驗時，光標在“停止”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖（如圖6）。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。

鞍山可信賴的C PT二次壓降及負荷測試儀廠家

鞍山互感器綜合測試儀儀器穩定度高，系統可長期穩定運行，性能不隨時間發生改變。第二章 指標參數?誤差測試范圍： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3這12種變比、精度0.2級及以下的電容式電壓互感器。?支持測試CVT二次繞組數目達到3組，即1a1n，2a2n，3a3n（亦可升級至4a4n），每組二次負荷500VA。?能存貯超過1000組測試數據，配備USB接口。?準確度等級：0.05級?儀器重量約22kg。第三章功能簡介一、面板說明（a.前面板)1. 大屏幕帶背光觸摸屏式液晶顯示屏分辨率為1024×600點，所有的測量數據和相關操作提示全部中文顯示。2．CVT二次繞組1a1n儀器內部采用四線接法，面板上的1a兩個黃色端子對應接到互感器二次的1a端上，1n的兩個黑端子對應接到互感器二次的1n端上。3．CVT二次繞組2a2n面板上的2a兩個綠色端子對應接到互感器二次的2a端上，2n的兩個黑端子對應接到互感器二次的2n端上。4．CVT二次繞組3a3n面板上的3a兩個紅色端子對應接到互感器二次的3a端上，3n的兩個黑端子對應接到互感器二次的3n端上。5．RJ45網口儀器軟件升級接口。
