發電機絕緣測試儀廠家如何選擇
更新時間:2025-05-29 02:43:40 ip歸屬地:安康,天氣:陰轉晴,溫度:17-32 瀏覽次數:1 公司名稱: 天正華意電氣設備(安康市分公司)
產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 6 |
產品顏色 | 白 |
質保時間 | 3年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 10 |
工作溫度 | 45 |


安康發電機絕緣測試儀廠家如何選擇
安康錄波儀通道率定是指設定采樣通道實測信號值和真實物理量的對應關系,選擇正確的信號通道類型(電壓或電流)以及設定通道采樣的檔位,在軟件主界面點擊“通道率定”按鈕出現圖9所示界面。 對于模擬信號采集通道CH1CH2CH3CH4…..CH12,可以選擇通道信號類型,信號類型可以是電壓或者電流,選定通道類型后儀器將采集點切換到對應的物理通道,如果選擇電壓信號則對應的電流通道信號將不會被采集,選擇電流信號則對應的電壓信號通道不會被采集。 如果選定的信號為電壓信號還需要選擇信號的量程,儀器電壓通道采集分為10V/200V/400V三檔。 注意:試驗過程中一定要正確的選擇信號的量程以免通道過電壓 選定模擬通道類型以后設定兩個采集點和真實物理量的對應關系,一般情況下應盡量選擇傳感器的零點和滿量程點,傳感器都是線性變換,對于電壓輸出型傳感器,如果傳感器輸出電壓為V1時對應的物理量為R1,輸出為V2時對于的物理量為R2,V1R1V2R2和V1->R1和V2->R2的對應關系已知時,儀器會自動計算出實時采集的物理量值。例如對于導葉位移傳感器,假設傳感器輸出為0V時對應的水力發電機調速器導葉開度為0%,10V時對應的導葉開度為,則設置CH1的率定點1為 0,0 率定點2為10,100則試驗過程中儀器會自動顯示真實的導葉開度百分數值。 用戶也可以選擇對指定的通道進行自動率定,選擇自動率定后出現圖10所示畫面 在此窗口點擊啟動后,儀器自動采集當前通道的電壓值顯示在通道數值項,用戶只需要在待校驗的率定點輸入對應的物理量值即可,當兩個率定點都獲得數值后,當前通道校驗完成。如果在點擊啟動前選擇了交流有效值,則率定點的通道數值項將顯示信號的交流有效值否則顯示直流平均值。

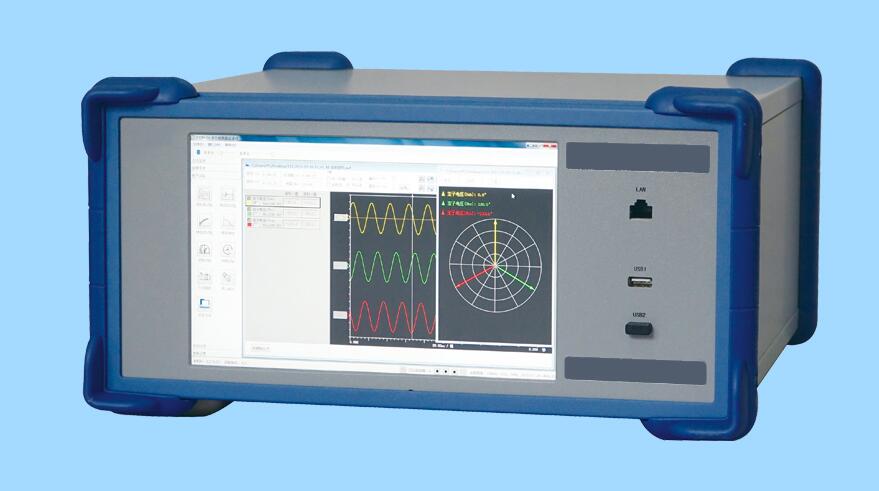

安康錄波儀一、功能特征?電氣隔離24路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離,隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率,以滿足不同應用需要。 采樣頻率為100K/s(2路模擬通道、16路開關通道),當24路模擬量、16路開關量全部打開時,錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量,包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視,多種故障啟動方式在任何運行狀態下,錄波儀都根據用戶設置的啟動量、啟動方式、啟動值,實時監視接入量,一旦滿足啟動判據,即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機(PC機),錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機,錄波儀可以進行發電機總啟動電氣試驗,包括發電機、勵磁機的短路、空載試驗,勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4"TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序,可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口,可以直接連接PC機,也可接入局域網。?PC軟件PC軟件運行于Windows平臺,通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。

安康錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件,并可上傳文件到本地硬盤,具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵,選擇彈出菜單的“實時顯示/諧波分析”,進入實時諧波分析畫面。諧波分析畫面支持的操作:F1:運行/暫停F2:保存當前數據到存儲器。記錄的類型用圖標標記,文件擴展名為“HAR”。在記錄列表中,可以打開、刪除記錄。F3:選擇模擬通道保存的數據作為一種記錄,可以用記錄列表對話框(按“菜單”鍵,選擇彈出菜單的“記錄”)打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示,選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀
<安康>天正華意電氣設備有限公司
安康錄波儀轉子上的測速齒 的齒數與機組的極對數相同,這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1:1處,并在參量配置中設置極對數,詳見5.7.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用的“實時波形”觀察到的轉速通道的波形,不是轉速傳感器發生的信號,而是經過處理后得到的鋸齒波。如果轉速信號正常,且配置正確,應生成穩定的鋸齒波,并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V,且有穩定的過零點,即可正常測量。五、在線分析軟件 5.1簡述主要功能:在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具,遠程機軟件運行于Qt平臺,通過網絡接口連接。其主要功能包括:1)在線監測:顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2)故障錄波:實現手動啟動、故障設置、實時記錄,歷史記錄的功能。3)電氣試驗:包含多項電氣試驗功能,可完成發電機總啟動電氣試驗,例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛,可滿足多種動態過程記錄要求。4)長時記錄:啟動長時記錄及長時記錄列表的設置和查詢功能。5)參數設置:提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。

安康錄波儀故障記錄的三種數據(模擬量波形、模擬量有效值、開關量狀態)采用不同的記錄格式(故障前、后記錄長度,對于波形還有 段、第二段的長度和第二段記錄頻率)。Fw1:波形 段記錄頻率,使用當前采樣頻率。Fw2:波形第二段記錄頻率,用戶設置。波形第二段為可選項。Fe:有效值(含派生量)記錄頻率,固定為1點/20ms。Fd:開關量記錄頻率,使用當前采樣頻率。TH-608CDM便攜式故障錄波器采用循環方式管理故障記錄。故障啟動后, 本地機生成一個新的記錄,如果此時存儲空間不足, 本地機會刪除舊的一個故障記錄,然后保存新記錄。TH-608CDM便攜式故障錄波器本地機能夠保存的記錄數目,取決于故障記錄的大小,而故障記錄的大小由記錄格式?jīng)Q定。3.1.2 長時記錄長時記錄能夠連續不間斷地對所有通道進行穩態記錄,模擬有效值記錄間隔20ms~10s,模擬量波形的記錄頻率1~10kHz,開關量通道的狀態可設置。裝置可設置保存長時記錄數據的記錄天數,具體天數參照記錄文件的所占內存及總內存量的算法,由用戶參照后自主設定,記錄列表每次加載到儀器存儲器上的容量不超過500MB。長時記錄每5分鐘形成一個長時記錄文件,文件名默認的格式為“試驗地點-日期 時間-長時記錄.ltr”,用戶也可以自定義文件名。 記錄所有模擬通道的模擬量有效值和所有開關量通道的狀態值,帶有 時標。該記錄功能可以投入或退出。詳見“5.6 長時記錄”。3.2模擬量啟動參數運行中,TH-608CDM便攜式故障錄波器監測模擬量(含派生量)的狀態,模擬量的突變、過量、欠量,可以啟動故障記錄。設置表格中,每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄,如 果欄為空,則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下:3.2.1 突變啟動值假設某通道模擬量的“突變啟動值”一欄,寫入了值Hm。如上圖,如果模擬量有效值有一個大于等于Hm的階躍(正或負),CDM3204將啟動故障記錄,并把T0作為故障零點。其中階躍時間T必須小于等于60ms,即 不把緩變的模擬量有效值變化認作突變。

安康錄波儀軟件構成錄波儀 PC軟件,通過串行口或局域網連接錄波儀儀器。PC軟件包括以下程序:在線監測(PMR.EXE):實時與錄波儀通訊,顯示模擬量有效值、開關量狀態、故障記錄狀態。上傳錄波儀各種記錄文件到本地硬盤。PMR.EXE可以完成錄波儀全部的參數設置功能。雖然錄波儀可以完成一部分設置功能,但是一些復雜的或需要漢字的輸入的項目需要使用軟件包進行,例如:通道類型、通道名稱、代號、額定頻率等。數據分析(WS.EXE):PC機有更好的人機操作環境,可以使用WS.EXE對包括故障記錄在內的各種記錄文件作更詳盡的分析,并且可以輸出打印。電氣試驗(TRIAL.EXE):包含多項電氣試驗功能,可完成發電機總啟動電氣試驗,例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類試驗、波形類試驗功能用途廣泛,可滿足多種動態過程記錄要求。程序也包含幾種實時監測功能,如實時值列表、諧波分析、矢量圖等。電氣試驗程序需要用網絡線連接錄波儀。如果錄波儀當前的采樣頻率為100kHz,則在與“電氣試驗”聯機后,錄波儀禁止了“實時波形”功能。
安康發電機絕緣測試儀廠家如何選擇
安康錄波儀毫伏量通道只能接入分流器輸出的毫伏電壓信號(0-75mV),如果接線錯誤,可能會導致該通道損壞。3.4.轉速信號通道轉速信號通道面板示意圖錄波儀可以測量3種轉速信號:1.1 : 1信號即發電機轉子每旋轉一周發生一個脈沖信號。例如,在軸上刷一條反光漆,使用光電傳感器發生的信號。此時應將面板上的撥動開關撥至1:1處,并通過調節偏置旋鈕,使得脈沖信號基本達到正負對稱。傳感器發生的脈沖信號可以使用示波器觀察,也可以將其并聯至錄波儀的DC±300V,用”實時波形”功能觀察。例如,觀察到脈沖信號Vpp為1-5V,則應將偏置旋鈕調至2-3V位置,使得脈沖信號產生有效的過零點。2.1:60信號這種信號來自60齒的齒 ,發電機轉子每旋轉一周發出60個信號。對應的,使用的一般是鐵磁類型的傳感器,發生的是正弦電壓信號。此時偏置旋鈕應該置于0位。3.脈沖數等于極對數轉子上的測速齒 的齒數與機組的極對數相同,這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1:1處,并在參量配置中設置極對數,詳見4.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用錄波儀的”實時波形”觀察到的轉速通道的波形,不是轉速傳感器發生的信號,而是經過錄波儀處理后得到的鋸齒波。如果轉速信號正常,且配置正確,應生成穩定的鋸齒波,并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V,且有穩定的過零點,即可正常測量。

安康錄波儀四、參量配置錄波儀配置的參量包括有24路模擬通道、24路派生量、16路開關輸入量。用戶可以調整這些參量的設置。錄波儀本機可做部分設置,完整的設置功能需要聯機后使用PC軟件進行。參量配置功能由PMR.EXE的“功能菜單\參量配置”或TRIAL.EXE的“菜單\設置\參量配置”進入。在這個對話框里,對錄波儀的模擬通道、派生量、開關量進行設置。4.1.模擬通道表格各欄的定義:通道:模擬通道序號。單擊圖標切換模擬通道的運行、禁止。運行,禁止。類型:錄波儀定義了3種模擬通道類型,各自有不同的處理方法:交流通道:按均方根10ms計算一點有效值。直流通道:對采樣值平均,每10ms生成一點有效值。轉速通道:按信號過零點計算轉速。名稱:多18個漢字代號:多7個字符單位:多5個字符額定值:不能為零額定頻率:對于交流通道、轉速通道,輸入信號的額定頻率;直流通道輸入0。小數位數:顯示時取小數的位數。變比一次:PT、CT、分流器的一次值變比二次:PT、CT、分流器的二次值。當不需要設置變比時,將”變比一次”、”變比二次”二欄清空。對于轉速信號,變比是極對數的含義。對于部分水輪機組,其轉子上的測速齒 的齒數與其極對數相同,此時應將極對數輸入對應的設置項。例如,某水輪機組的極對數為28,額定轉速為107.1rpm,其安裝于轉子上的齒 的齒數也是28。此時,應將”變比一次”設為1、”變比二次”設為28,并將錄波儀模塊上的轉速信號選擇開關撥至1:1處。在運行時,儀表接收到的轉速信號,是每分鐘發生107.1×28 = 3000個脈沖,儀表使用極對數(28)計算:3000 / 28 = 107.1rpm,得到了機組實際的轉速。設置的極對數值,不影響發電機功角的計算。對于額定轉速為3000rpm的火電機組,應將”變比一次”、”變比二次”二欄清空。此頁面包含采樣頻率的選擇,程序根據此時打開的模擬通道數,自動給出了可選的 采樣頻率。模擬通道數與 采樣頻率的關系請參見第二章技術規格中”同步采樣頻率”的說明。請根據信號特性選擇采樣頻率。對于發電機總啟動電氣試驗,錄波儀的基本采樣頻率(10KHz)可充分滿足準確度、響應時間的要求。4.2.派生量類型:派生量類型,見下表名稱:多18個漢字代號:多7個字符單位:多5個字符額定值:不能為零小數位數:顯示時取小數的位數參量1-6:參與計算的參量,見下表設置要求:1.模擬參量,含模擬通道和派生量,名稱和代號必須 。2.模擬參量額定值不能為零。3.如果設置了模擬通道變比,則變比一次、變比二次都不能為零。4.派生量的參量1-6,依據類型不同,需要正確選擇。
<安康>天正華意電氣設備有限公司 安康發電機絕緣測試儀廠家如何選擇
安康錄波儀故障記錄的三種數據(模擬量波形、模擬量有效值、開關量狀態)采用不同的記錄格式(故障前、后記錄長度,對于波形還有 段、第二段的長度和第二段記錄頻率)。Fw1:波形 段記錄頻率,使用當前采樣頻率。Fw2:波形第二段記錄頻率,用戶設置。波形第二段為可選項。Fe:有效值(含派生量)記錄頻率,固定為1點/20ms。Fd:開關量記錄頻率,使用當前采樣頻率。TH-608CDM便攜式故障錄波器采用循環方式管理故障記錄。故障啟動后, 本地機生成一個新的記錄,如果此時存儲空間不足, 本地機會刪除舊的一個故障記錄,然后保存新記錄。TH-608CDM便攜式故障錄波器本地機能夠保存的記錄數目,取決于故障記錄的大小,而故障記錄的大小由記錄格式?jīng)Q定。3.1.2 長時記錄長時記錄能夠連續不間斷地對所有通道進行穩態記錄,模擬有效值記錄間隔20ms~10s,模擬量波形的記錄頻率1~10kHz,開關量通道的狀態可設置。裝置可設置保存長時記錄數據的記錄天數,具體天數參照記錄文件的所占內存及總內存量的算法,由用戶參照后自主設定,記錄列表每次加載到儀器存儲器上的容量不超過500MB。長時記錄每5分鐘形成一個長時記錄文件,文件名默認的格式為“試驗地點-日期 時間-長時記錄.ltr”,用戶也可以自定義文件名。 記錄所有模擬通道的模擬量有效值和所有開關量通道的狀態值,帶有 時標。該記錄功能可以投入或退出。詳見“5.6 長時記錄”。3.2模擬量啟動參數運行中,TH-608CDM便攜式故障錄波器監測模擬量(含派生量)的狀態,模擬量的突變、過量、欠量,可以啟動故障記錄。設置表格中,每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄,如 果欄為空,則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下:3.2.1 突變啟動值假設某通道模擬量的“突變啟動值”一欄,寫入了值Hm。如上圖,如果模擬量有效值有一個大于等于Hm的階躍(正或負),CDM3204將啟動故障記錄,并把T0作為故障零點。其中階躍時間T必須小于等于60ms,即 不把緩變的模擬量有效值變化認作突變。

安康錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件,并可上傳文件到本地硬盤,具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵,選擇彈出菜單的“實時顯示/諧波分析”,進入實時諧波分析畫面。諧波分析畫面支持的操作:F1:運行/暫停F2:保存當前數據到存儲器。記錄的類型用圖標標記,文件擴展名為“HAR”。在記錄列表中,可以打開、刪除記錄。F3:選擇模擬通道保存的數據作為一種記錄,可以用記錄列表對話框(按“菜單”鍵,選擇彈出菜單的“記錄”)打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示,選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀
安康發電機絕緣測試儀廠家如何選擇
安康錄波儀試驗選擇主程序圖4 試驗選擇主界面儀器軟件系統由試驗選擇主程序和試驗程序兩大部分組成,儀器的試驗選擇主界面如圖4所示,試驗選擇主界面的功能包括:1)試驗程序切換2)儀器基本設置3)儀器使用幫助說明4)儀器軟件升級接口5)系統時間設置2.2.2 試驗程序儀器軟件系統 的一部分是試驗程序,其基本功能包括:1)試驗環境設置2)試驗數據采集3)試驗數據分析4)試驗結果展示5)試驗報告生成6)試驗數據和結果的存儲,導出7)歷史數據瀏覽8)試驗報告二次加工典型的試驗程序界面如圖5所示,儀器的絕大部分試驗程序都遵循同樣的流程和規律,儀器試驗的基本時序流程如下:1)試驗環境設置,包括采樣頻率,試驗總時間,試驗參數設置,波形展示方式,通道類型設置和通道率定參數設置等2)進入等待試驗界面,用戶設置試驗的示波器參數(包括通道名稱,單位,數據范圍,是否顯示等),進行通道率定(設置儀器采集信號和實際物理量的對應關系)圖5 軟件工作界面注意:只有在以下兩種狀態對示波器的參數進行設置,設置結果才會被保存在試驗?zāi)0澹阂?儀器處于“等待試驗”狀態,對示波參數的進行設置,并且重新啟動軟件設置參數才會被保存到試驗?zāi)0澹麓螁榆浖r儀器將會以新的模板作為默認參數。二 在其他狀態設置參數,并且選擇了應用至模板,重新啟動軟件設置參數才會被保存到試驗?zāi)0澹麓螁榆浖r儀器將會以新的模板作為默認參數。3)試驗數據采集。在“等待試驗”狀態或“查看數據”狀態,點擊儀器軟件右下角的開始試驗按鈕,儀器開始數據采集。當儀器處于試驗數據采集狀態時,儀器實時展示各通道實際采集的數據和圖形4)試驗結果查看,當試驗達到停止條件或用戶選擇了停止試驗時,儀器終止數據采集,提示用戶保存試驗,并依據相關標準自動計算試驗結果參數,并在試驗結果展示界面顯示計算所得各項數據和圖形。5)試驗報告生成,當試驗正常完成后,用戶選擇生成試驗報告,儀器自動生成WORD或EXCEL形式的試驗報告,試驗報告和試驗數據都可以通過U盤導出。儀器所有的試驗?zāi)0宥甲裱@樣的基本操作時序。注意:1>生成試驗報告時,報告中的實時數據圖形為當前示波器時間窗口所展示圖形,用戶可以通過調整當前窗口波形,從而獲得比較理想的報告波形,示波器窗口一次展示的數據 不超過120000個數據時間點2>生成EXCEL波形時,報告中的數據也是當前時間窗口所展示圖形,用戶可以通過調整當前窗口波形,從而改變導出數據的時間窗口,一次導出的EXCEL數據時間點 不超過120000個

安康錄波儀軟件操作3.1 儀器啟動與關閉在開啟儀器電源之前,首先連接儀器主機箱和通信終端之間的連接電纜,儀器的電源開關和插座在儀器主機箱右側,電源附件的保險管型號為0.5A。儀器的主機和操作終端都過主機電源系統供電。關閉儀器時,首先使用軟件界面上的關閉系統,將儀器的所有軟件系統關閉,然后待儀器界面提示:It is now safe to turn off your computer時,將主機箱右側的電源開關切斷3.2 儀器系統參數設置儀器系統參數設置功能用于設置試驗單位,試驗人員,試驗地點,自動生成試驗報告的頁腳,頁眉信息,試驗編號等。儀器參數設置內容主要在試驗報告中展現,在軟件操作主界面中點擊“儀器設置按鈕”出現圖6所示儀器設置對話框。所有的設置信息都會被自動保存,下次再次啟動軟件時系統會維持上次修改的運行參數。圖6 儀器設置3.3 軟件系統升級一般情況下儀器的軟件系統具有自恢復功能,即使儀器C盤下的文件系統被改變,下次啟動計算機時所有的改變將會被自動恢復,所以當需要升級軟件時,用戶必須從廠家獲得升級包,并將升級包置于U盤的根目錄下,點擊軟件主界面的升級按鈕,升級完成后,通過軟件主界面的“關閉系統”按鈕關閉儀器,此時所有的改變信息都將被存入儀器。下次啟動時儀器將使用升級以后的新軟件3.4 虛擬鍵盤使用儀器啟動時會自動加載虛擬鍵盤,通過虛擬鍵盤用戶可以實現文字和數據輸入等功能,虛擬鍵盤的按鍵位置和功能與實際物理鍵盤一致,當虛擬鍵盤啟動后在屏幕右上角能看到如圖7所示的橙色按鈕。圖7 虛擬鍵盤啟動圖標點擊該按鈕時虛擬鍵盤被展開,點擊虛擬鍵盤的”HIDE”鍵時,虛擬鍵盤被隱藏。如果儀器中無橙色方塊顯示,可以通過儀器主界面的啟動虛擬鍵盤按鈕啟動鍵盤。虛擬鍵盤的常見操作如下:1 “HIDE” 隱藏虛擬鍵盤2“ENT”回車確認選擇3 “FN”+“EXI”關閉虛擬鍵盤程序4“CAP”大寫輸入鎖定5“>”左移和右移光標6 “UP”和“DN”上移,下移光標虛擬鍵盤的外形如圖8所示。需要在儀器中輸入中文時可以開啟手寫輸入法,在儀器試驗選擇主菜單打開手寫輸入快捷菜單,在一起左上角會顯示“手寫”的橙色小塊,按住橙色小塊拖動可以改變其位置,單擊橙色小塊時可以開啟和關閉手寫鍵盤。

安康錄波儀試驗數據導出儀器所保存的所有試驗數據文件和試驗報告文件都可以通過移動存儲設備(U盤或移動硬盤)導出.儀器中所有的試驗文件都是圍繞試驗?zāi)0宄绦蚨M織的,所以如果要查看某個試驗的存儲文件,必須首先從試驗選擇主界面進入對應的試驗?zāi)0宄绦颍缓笤谠囼災0逯鹘缑纥c擊“讀?。喊粹o則會出現如圖11所示界面。用戶可以選擇導出文件的類型,可選的項目包括:“試驗文件”,“WORD報告文件”,“EXCEL數據文件”和“JPG圖形文件”,選擇要導出的文件類型后,軟件會列出儀器當前所存儲的所有試驗文件,插上U盤,然后選擇要導出的文件,則該文件會自動導出至U盤的WorkData文件目錄下。注意:在該界面中點擊清空存儲器是指清空所插入的U盤WorkData下的所有文件。圖11 數據導出3.8 數據保存與讀取試驗完成后點擊軟件主界面的保存按鈕,則當前的試驗數據會被保存至儀器,保存的文件名稱格式為“××年××月××日××?xí)r××分××秒 試驗類型”,只有在“查看數據”,“查看結果”,“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊試驗?zāi)0宄绦蛑鹘缑娴淖x取按鈕會出現圖12所示界面,選擇要讀取的歷史試驗,則儀器進入查看歷史數據或結果的狀態,所保存的試驗曲線,結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以存儲器中所存儲的歷史試驗文件。
