安徽回路電阻測試儀 使用操作所有測試線接好以后，打開儀器電源，儀器初始化后進入“主菜單”屏，如下圖所示。編顯示日期時間。顯示外設和當前操作狀態。插入優盤時顯示此圖標。插入打印機時顯示此圖標。有藍牙設備連接時顯示此圖標。進行存儲信息查詢時顯示此圖標。儀器溫度過高時顯示此圖標儀器電量顯示，電量低時此圖標閃爍。編號 說明4 儀器主菜單操作區，通過方向鍵選擇相應功能，按“確認”鍵進入相應功能菜單。針對開關觸點等低阻試品進行回路電阻測試。查詢測試過程中保存的各組數據；在存儲查詢屏可以進行數據打印、轉存優盤等操作。設置儀器的日期、時間。需要密碼操作，不對用戶開放顯示儀器當前的軟件版本號；HV：顯示儀器當前的硬件版本號。選擇“回路測試”，按“確認”鍵進入“回路測試”屏 參數設置區域，通過“左右”鍵選擇這些參數，當這些參數被選定后，按“上下”鍵修改對應的參數。修改編號時，需要選中后按“確認”鍵進入修改狀態，按“左右”鍵移動光標，按“上下”鍵修改，按“確認”鍵或“取消”鍵完成修改。小提示光標在“電流”或“時間”選項，可按“確認”鍵將光標快速跳轉到按鈕啟動測量。設置本次試驗的輸出電0A/50A/80A/100A。測試時如果回路電阻超過對應檔位測量范圍，電流可能達不到設置電流，測試時應使用儀器配套的低阻測試線，并旋緊接線柱并夾緊測試鉗，以減小引線電阻。時間設置本次試驗的測試時間，擇“速”或“10/20/30/40/50/60秒”。“快速”：啟動后快速測試，測量結束后顯示數據。“～60秒”：啟動后達到設置時間后停止測試，測試過程中可隨時按“確認”鍵或“取消”鍵停止測試。小提示：建議使用“快速”測量以節省電池電量編號 設置本次試驗的試品編號。2 主顯示區，顯示被測的回路電阻值。小分辨率0.1μΩ，顯示位數四位半，單位μΩ/mΩ自動切換副顯示區，顯示被測試品的電壓值和電流值和測試時間顯示U＋/U-間的電壓，單位mV/V自動切換。顯示I＋/I-間的電流，單位mA/A自動切換。顯示實際測試用時間，單位秒光標在此處時，按“確認”鍵啟動測量。在測試過程中，儀器如果檢測到測試線接觸不良故障時，彈出故障提示框報警，并停止測量。儀器如果檢測到內部溫度過高時，彈出故障提示框報警，但不停止測量。“測試結果”屏如下圖。按“左右”鍵移動光標，按“確認”鍵執行所選操作。

安徽回路電阻測試儀開機使用開機處于主界面如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效。中間大號字體顯示電阻、電壓、電流。第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為 三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。

安徽回路電阻測試儀 測試電阻在測試之前，請確保測試線和接地線是否夾好。在主界面上，按“測試”按鈕，進行測試，時間結束自動停止。試驗過程中，可以按“停止測試”按鈕中止試驗。測試結束后，可以通過切換頁按鈕來瀏覽試驗數據。(5)保存數據在主界面上，按“功能”菜單項的“保存文件”菜單，將按當時的試驗時刻作為文件名進行保存試驗數據。 (6)打印數據在主界面上，按“功能”菜單項的“儀器打印”菜單，將打印當前試驗數據。打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。(7)打開文件和管理文件在主界面上，按“功能”菜單項的“打開文件”菜單，進入界面如圖9：圖9顯示頁數、頁選、總數、選中四項，文件名以試驗時刻命令。可以“上頁”、“下頁”操作進行翻頁和通過選中文件，再按“確定”打開此文件。打開文件后，此文件內的試驗參數部分將覆蓋當前的試驗參數，然后重新計算并顯示試驗數據。在主界面上，按“功能”菜單項的“管理文件”菜單，進入界面如圖10：圖10按“刪除”命令將刪除選中的文件、按“清空”命令將清空所有文件。插入U盤，右下角將會提示“U盤插入”，按“導出”命令將文件轉成WORD格式導出到U盤中。已經導出到U盤的數據文件，列表文件名右輟將顯示“＊UP”字樣，無需重復導出如圖11：圖11文件以試驗時刻為文件名，保存格式下圖12：圖12方便用戶對試驗數據進行存檔、生成報表或分享數據。(8)幫助菜單功能背光亮度：修改背亮的亮度，待機時間，待機時的亮度。接線圖集：指導培訓現場接線。 時間設置：校正儀器的系統時間。廠家維護：廠家用來校正儀器，有密碼保護，用戶不宜進入修改。直流恒流源功能可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。打開“功能”菜單的“直流電源”的菜單項，如圖19：圖19請設置“階段時間”、“起始電流”、“步進電流”、“電流”。按“開始”命令，即可以實現階段升流過程：首先以“起始電流”值輸出，計時到“階段時間”值后，再增加“步進電流”值輸出，又計時到“階段時間”值后再增加“步進電流”值輸出，循環此過程，一直到輸出電流將超過“電流”值后，整個輸出電流結束。試驗過程中，允許按“中斷”命令中止試驗過程。

安徽回路電阻測試儀 使用操作所有測試線接好以后，打開儀器電源，儀器初始化后進入“主菜單”屏，如下圖所示。編顯示日期時間。顯示外設和當前操作狀態。插入優盤時顯示此圖標。插入打印機時顯示此圖標。有藍牙設備連接時顯示此圖標。進行存儲信息查詢時顯示此圖標。儀器溫度過高時顯示此圖標儀器電量顯示，電量低時此圖標閃爍。編號 說明4 儀器主菜單操作區，通過方向鍵選擇相應功能，按“確認”鍵進入相應功能菜單。針對開關觸點等低阻試品進行回路電阻測試。查詢測試過程中保存的各組數據；在存儲查詢屏可以進行數據打印、轉存優盤等操作。設置儀器的日期、時間。需要密碼操作，不對用戶開放顯示儀器當前的軟件版本號；HV：顯示儀器當前的硬件版本號。選擇“回路測試”，按“確認”鍵進入“回路測試”屏 參數設置區域，通過“左右”鍵選擇這些參數，當這些參數被選定后，按“上下”鍵修改對應的參數。修改編號時，需要選中后按“確認”鍵進入修改狀態，按“左右”鍵移動光標，按“上下”鍵修改，按“確認”鍵或“取消”鍵完成修改。小提示光標在“電流”或“時間”選項，可按“確認”鍵將光標快速跳轉到按鈕啟動測量。設置本次試驗的輸出電0A/50A/80A/100A。測試時如果回路電阻超過對應檔位測量范圍，電流可能達不到設置電流，測試時應使用儀器配套的低阻測試線，并旋緊接線柱并夾緊測試鉗，以減小引線電阻。時間設置本次試驗的測試時間，擇“速”或“10/20/30/40/50/60秒”。“快速”：啟動后快速測試，測量結束后顯示數據。“～60秒”：啟動后達到設置時間后停止測試，測試過程中可隨時按“確認”鍵或“取消”鍵停止測試。小提示：建議使用“快速”測量以節省電池電量編號 設置本次試驗的試品編號。2 主顯示區，顯示被測的回路電阻值。小分辨率0.1μΩ，顯示位數四位半，單位μΩ/mΩ自動切換副顯示區，顯示被測試品的電壓值和電流值和測試時間顯示U＋/U-間的電壓，單位mV/V自動切換。顯示I＋/I-間的電流，單位mA/A自動切換。顯示實際測試用時間，單位秒光標在此處時，按“確認”鍵啟動測量。在測試過程中，儀器如果檢測到測試線接觸不良故障時，彈出故障提示框報警，并停止測量。儀器如果檢測到內部溫度過高時，彈出故障提示框報警，但不停止測量。“測試結果”屏如下圖。按“左右”鍵移動光標，按“確認”鍵執行所選操作。

安徽回路電阻測試儀 概述 常規用途為了滿足回路電阻測量的需要，本公司開發研制了一款回路電阻測試儀。本儀器是一款創新型產品，產品體積小巧，手持式操作，電池供電，便于攜帶。產品主要應用于開關觸點的接觸電阻和其它微歐電阻的測量，測試速度快、準確度高。1.2 事項★本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。★使用本儀器前一定要認真閱讀本手冊。★儀器的操作者應具備一般電氣設備或儀器的使用常識。★本儀表屬高精密儀表，應避免劇烈振動。★對本儀器的維修、維護和調試應由專業人員進行。★在測試過程中，禁止拆卸和移動測試夾和供電線路。產品信息2.1 突出優勢?輸出電流到100A，兩檔電流可選，測試量程范圍寬。?內置超大容量鋰電池，一次充電可進行600次以上測試。?測試簡單、操作方便，可連續工作8小時以上。?100A測試時，長測試時間可達60秒，滿足現場各種使用場景。?量程寬、精度高，100A時可達10mΩ。?具有開路提示、過熱保護等完善的保護功能。?菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。?5分鐘無操作自動關機。?具有本機存儲和U盤存儲，可存儲99組。?圖形界面、直觀簡潔、支持中英文切換。

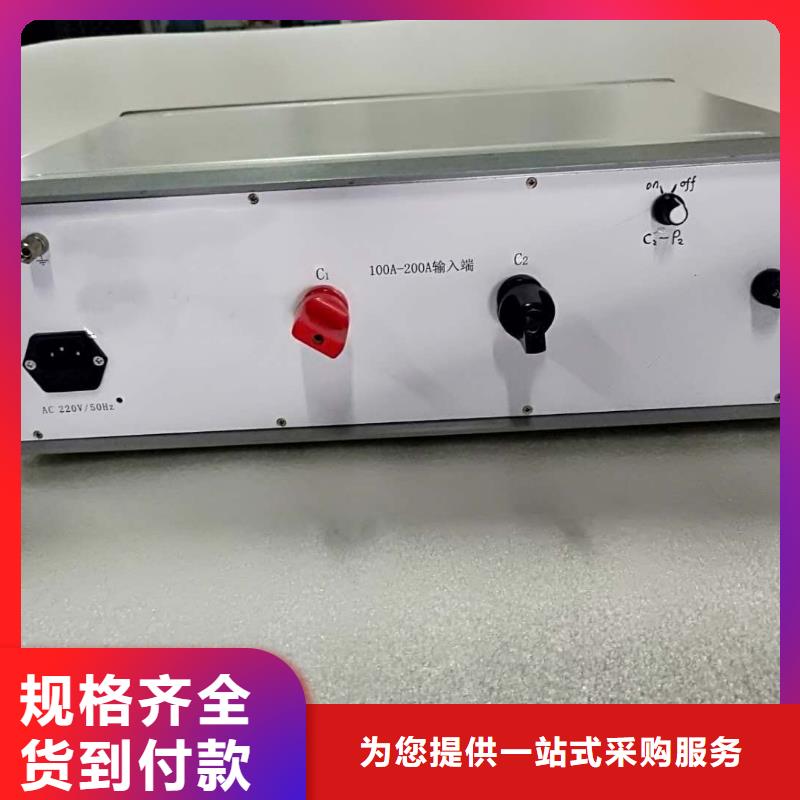

安徽回路電阻測試儀 性能特點1、測試電流大，完全符合有關測試接觸電阻的標準要求。2、測試電流來自高精度的開關式恒流電源，無需人工調節，測試迅速準確。3、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。4、測試速度快，USB接口可PC機連接，上傳試驗數據。5、長時間工作，設有過熱保護電路，儀器可靠穩定。6、操作簡便，重量輕。四、技術指標1、測試電流：型號 測試電流500A 100A、200A、300A、500A600A 100A、200A、300A、600A2、測量范圍：型號 測試電流 測量范圍500A 100A 1-3000μΩ200A 300A 500A 600A 100A 200A 300A 600A 3、小分辨率：0.01μΩ4、準確度：0.5％±0.5μΩ 5、輸出電壓：5V6、工作方式：可設置輸出時間7、電源：AC220V±10％ 50Hz8、消耗功率：型號 功率500A ≤3000W600A ≤3500W9、使用溫度：-20℃～40℃10、相對濕度：≤80％RH，不結露11、重量:

安徽回路電阻測試儀 具有數據存儲與數據瀏覽功能，并具有掉電保護功能。11.U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。12.標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。13.電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。18.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間19.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。20.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。21.大電流線快速連接：使用的大電流線的連接接口，插入擰轉就可以，快速方便。

安徽回路電阻測試儀 三相智能回路電阻測試儀 概述TH-100A系列三相智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。二、產品特點1.彩色觸摸屏：800×480高清彩色7寸觸摸屏、人機對話，高速熱敏打印機。2.多電流檔輸出：采用電源技術，能長時間連續輸出大電流多電流檔位輸出。可以設置1-3個不同電流檔進行測試，自動計算平均值。3.顯示多種數據：顯示電阻、電壓、電流、電阻率，顯示折算標準溫度下的電阻值。4.自動超限警報：設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。5.可以長時測試：可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。6.高精度測量：使用了精密儀用運算放大器和高精度四重積分A/D轉換器。7.系統芯片：使用高性能32位ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。8.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。9.直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。10.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。
