安徽高低壓開關柜通電試驗臺 軟件的操作方法：1、接好線后雙擊計算機的控制軟件圖標 打開軟件主界面。如圖4圖42、選擇對應斷路器磨合工位的串口號打開串口，（只有在次使用時需要選擇串口并打開，以后電腦默認自動打開串口）3、根據實際斷路器磨合需要可選擇打開或關閉對應的工位，或者打開全部工位。4、選擇對應斷路器磨合工位的磨合方式，單分單合，合分 ，分合分。5、設置好對應斷路器磨合工位的時間間隔，設置范圍為0.1s — 25.5s。設置間隔時間時要考慮儲能時間的長短。6、設置電源輸出時間，設置范圍為0.1s — 25.5s。設置時應大于開關的合分閘時間，彈簧機構一般設置為0.3s-1s，如果設置過長，當斷路器發生拒分、拒合或輔助觸點轉換不到位時，合分閘線圈長時間通電，可能導致發熱甚至燒毀。如果設置過短，可能會出現斷路器拒分拒合現象。7、設置好對應斷路器磨合工位需要磨合的次數，為65535次。8、點擊運行開始磨合測試。磨合過程中可以暫停磨合，暫停磨合按暫停鍵，按暫停鍵磨合次數不清零，再磨合時點運行鍵會從上次磨合的次數開始計數；磨合過程中可以磨合，結束磨合時按停止鍵，按停止鍵時磨合次數自動清零，再次點運行鍵啟動磨合時計數從零開始。9、當出現拒合、拒分、誤合、誤分、磨合結束時，系統自動切斷電源輸出，同時軟件提示。

塑殼斷路器瞬時校驗臺品質過關 <安徽>天正華意電氣設備有限公司

安徽高低壓開關柜通電試驗臺 具體這樣描述，如果要產生三相交流250V，則按如下步驟進行：1)合上總電源開關，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下交流操作電壓控制的合閘，此時交流操作電壓控制的合閘燈亮，此時后出線板中的交流操作電壓就有輸出電壓了，如需要電壓為250V，只要調節調壓器，使電壓為250V即可。2)如果要輸出三相10A的電流，操作方法如下：3)先將通電試驗臺上的線與開關柜的電流互感器二次側的線相連，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下三相電流控制的合閘按鈕，此時三相電流控制的合閘燈亮，此時后出線板中的三相電流就有電流輸出了，如需要電流為10A，只要調節調壓器，使輸出電流為10A即可。4)另外兩個通道操作方法相同。4、后出線板上的固定輸出是指輸出電壓為固定值，只要輸入電壓不變，輸出電壓就不會改變。5、設備內部有三個保險，若插上總電源后，電壓表無顯示或出現過載的情況后均可能是保險燒壞，只要換上相同規格的即可。但如果更換過大的保險是很危險的，這會造成設備的損壞。。6、試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。一份

安徽高低壓開關柜通電試驗臺使用方法1. 測試高壓開關分（合）閘起動電壓的接線方式見圖（1）2. 測試高壓開關合閘電壓：機殼接地、接通電源后，把電壓調到小，按住合閘按鈕，旋動調壓旋鈕，使電壓慢慢上升，當高壓開關合上閘時，電壓表指示的電壓值就是合閘電壓。3. 測試高壓開關分閘電壓：按住分閘按鈕，其它操作步驟與測試合閘電壓相同，當開關分開時，電壓表指示的電壓即為分閘電壓。4.作高壓開關測試儀輸出電源時，接線方法如圖（2）機殼接地后，接通電源調到設定電壓值即可。五、注意事項1. 機殼可靠接地。2. 使用本電源時，原有的分、合閘電源必須斷開。3. 嚴禁電源短路。六、操作電源的步驟接線：請按說明書圖 1將線連接。1.合閘：目的是檢測“合閘”繼電器在額定電壓的 70％（廠家提供參數）例：DC 220V 70％＝154V 時應可靠合閘。調節電壓至 154V 時按操作電源的“合閘”按鈕此時開關應可靠合閘。2.分閘：目的是檢測分閘繼電器在額定電壓的 30％ 例：DC 220V 30％＝66V時，按操作電源的“分閘”按鈕此時高壓開關應不動作。當 DC 220V 65％＝143V 時高壓開關應可靠分閘。3.彈簧操動機構：目的檢測彈簧操作機構繼電器在額定電壓的 70％（廠家提供參數）例：DC 220V 70％＝154V 調節電壓至 154V，如連線為操作電源“合閘”引線，請按“合閘”按鈕，此時應聽到開關內彈簧操作機構繼電器合閘聲。七、高壓開關操作步驟接線：請按說明書圖 2將線連接。1. 合閘：操作高壓開關測試儀到“運行”時間預置。將操作電源電壓調至需要值，操作高壓開關測試儀，高壓開關合閘。關閉操作電源。2. 分閘：操作高壓開關測試儀到“運行”時間預置。將操作電源電壓調至需要值，操作高壓開關測試儀，高壓開關分閘。關閉操作電源。

<安徽>天正華意電氣設備有限公司 塑殼斷路器瞬時校驗臺品質過關 <安徽>天正華意電氣設備有限公司

安徽高低壓開關柜通電試驗臺剩余電流動作特性測試儀是按照標準GB16917.1-2014/GB16916.1-2014制作的，它是專門用于小型漏電斷路器動作特性的自動校驗。儀器以ARM-7高速處理器為核心，配以高速真有效值A/D轉換器和帶市電跟蹤的DSS正弦信號發生器及功率放大器，儀器自動輸出電流，可進行動作電流、動作時間等試驗項目，是塑殼漏電斷路器校驗的理想設備。1、產品外觀僅供參考 根據功率大小不一樣儀器由觸摸屏、電源開關、輸出插座等部分，操作簡便、顯示清晰，美觀大方。2、功能特點?24位高速高精度真有效值AD轉換，對動作電流及電壓進行采樣?高速處理器對動作時間進行采樣?支持標準Modbus-RTU通訊協議?支持常規產品動作電流快速選擇及非常規產品動作電流單獨設置?32位嵌入式處理器，高速處理大量通訊數據?RS232/485全速率異步串行通信接口，波特率可達115200bps?輸入輸出信號隔離保護，工作?軟硬件看門狗WDT設計，保證系統穩定?配置參數存儲于flash存儲器，掉電不丟失，保存?軟硬件抗干擾設計，可適應電磁環境較為惡劣的場合

安徽高低壓開關柜通電試驗臺 如果要輸出三相10A的電流，操作方法如下：3)先將通電試驗臺上的線與開關柜的電流互感器二次側的線相連，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下三相電流控制的合閘按鈕，此時三相電流控制的合閘燈亮，此時后出線板中的三相電流就有電流輸出了，如需要電流為10A，只要調節調壓器，使輸出電流為10A即可。4)另外兩個通道操作方法相同。4、后出線板上的固定輸出是指輸出電壓為固定值，只要輸入電壓不變，輸出電壓就不會改變。5、設備內部有三個保險，若插上總電源后，電壓表無顯示或出現過載的情況后均可能是保險燒壞，只要換上相同規格的即可。但如果更換過大的保險是很危險的，這會造成設備的損壞。。6、試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。

塑殼斷路器瞬時校驗臺品質過關 <安徽>天正華意電氣設備有限公司

安徽高低壓開關柜通電試驗臺高壓斷路器磨合測試系統提供以下服務：○ 兩年免費質保。 注：人為損壞酌情處理。○ 本產品享受終生維修。○ 電話技術支持。○ 如果產品軟件有更新，一年內享受免費升級服務。▲ 在使用本產品之前請您核對您的產品裝箱清單：1、高壓斷路器磨合測試系統主機 一臺2、筆記本電腦（客戶自備 ） 一臺3、電源線 一根4、測試線（一端已焊接好） 一套5、串口電腦連接線 一根6、串口轉USB口連接線（備用） 一根備注：為了測試穩定，如電腦有RS232接口請盡可能使用電腦自帶的RS232接口。7、說明書、保修卡、合格證 一套8、高壓斷路器測試軟件（光盤或U盤） 一套▲ 在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端都不能短路。3、合分閘輸出端不能串接電源。4、開關狀態輸入和儲能狀態輸入必須接空接點，不能外加電源。5、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器。6、本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。7、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。8、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。9、儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。

安徽高低壓開關柜通電試驗臺 如果要輸出三相10A的電流，操作方法如下：3)先將通電試驗臺上的線與開關柜的電流互感器二次側的線相連，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下三相電流控制的合閘按鈕，此時三相電流控制的合閘燈亮，此時后出線板中的三相電流就有電流輸出了，如需要電流為10A，只要調節調壓器，使輸出電流為10A即可。4)另外兩個通道操作方法相同。4、后出線板上的固定輸出是指輸出電壓為固定值，只要輸入電壓不變，輸出電壓就不會改變。5、設備內部有三個保險，若插上總電源后，電壓表無顯示或出現過載的情況后均可能是保險燒壞，只要換上相同規格的即可。但如果更換過大的保險是很危險的，這會造成設備的損壞。。6、試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。

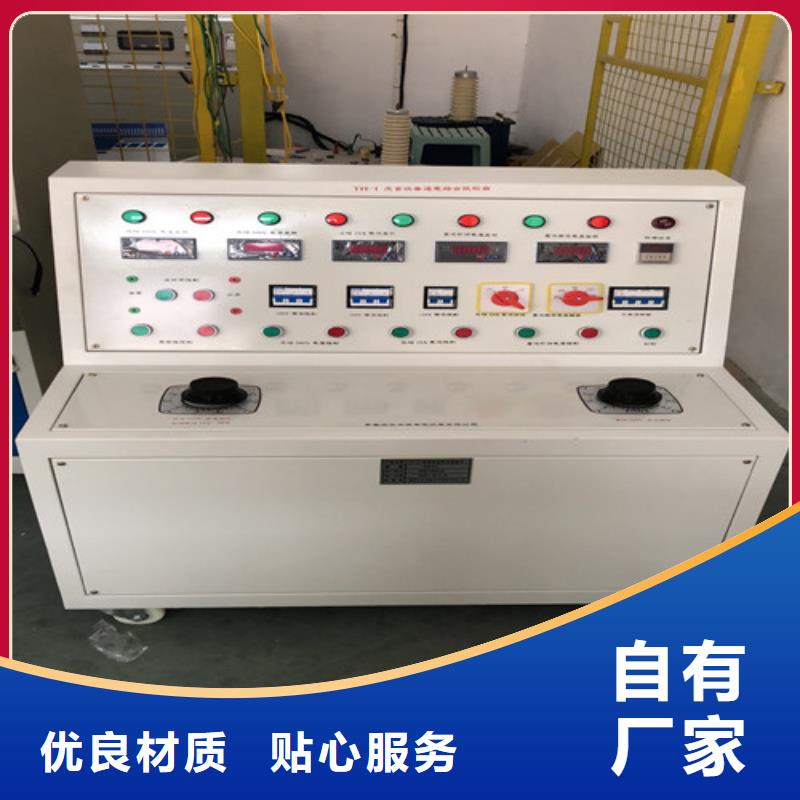

安徽高低壓開關柜通電試驗臺 統概述TH-III型高低壓測試通電臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數輸入電源：三相四線AC380V輸出電壓及電流：1. 單相AC 100V輸出（固定值）（控制空開改裝在面板上，文字注明） 2. 三相AC 0～30A輸出 （控制空開改裝在面板上，文字注明） 單相12V、24V、48V、110V、220V、直流固定電壓輸出控制空開改裝在面板上，文字注明） 交流操作電壓輸出 三相AC 0 ~ 400V，電流小于30A （控制空開改裝在面板上，文字注明） 5. 直流操作電壓輸出 DC 0 -400V （控制空開安裝在面板上，文字注明） 6. 單相AC220V輸出（固定值，插座形式）（控制空開安裝在面板上，文字注明） 7. 三相AC380V輸出，（固定值，接線柱） （控制空開安裝在面板上，文字注明）以上空開從后面移出來，可安裝在側面或頂部方便操作，但空開需標明功能，不能像此臺一樣直接用鉛筆畫上去在控制操作臺時啟動哪個回路應該只有哪個回路電壓或電流的輸出，（各個回路應獨立操作）不能出現感應輸出、不能出現合閘電流回路有電壓輸出現象，不能出現合閘固定電壓有可調交流電壓輸出現象，同理合閘交流可調電壓不能出現其他回路電壓或電流輸出，只有在控制臺同時合閘兩個或兩個以上分別對應合閘回路輸出（具備各個回路同時合閘同時輸出條件）。面板指示燈應該為合閘后亮紅燈指示，分閘后亮綠燈指示，合閘按鈕為綠色，分閘按鈕為紅色（指示燈與按鈕分開，標明合閘按鈕，分閘按鈕，合閘指示，分閘指示）油漆不能出現多個顏色，如有碰撞補漆需同一種顏色.面板控制臺旋轉的兩個按鈕應該標明對應的電壓或電流輸出標識，例如，（直流電源輸出旋鈕、可調電壓、電流輸出旋鈕） 8.帶萬向輪，數顯表顯示，數顯表精度為0.5級，銀灰色外殼9.工作環境： 0～40℃；環境濕度≤85％

<安徽>天正華意電氣設備有限公司 塑殼斷路器瞬時校驗臺品質過關

安徽高低壓開關柜通電試驗臺感謝您選擇了本公司的產品，本公司提供品質優良的產品，而且將提供可靠的售后服務。為確保使用人員之人身及儀器的完好性，在使用儀器前請充分閱讀此操作手冊，確實留意其使用上的注意事項。本操作手冊詳細介紹此儀器之設計原理、依據標準，構造，操作規范，保養。可能故障的情形及排除方法，電氣圖等內容。在本手冊中如有提及之各種“試驗規定”，“標準”時均只作參考用。·本操作手冊不能作為向本公司提出任何要求依據·本操作手冊的解釋權在本公司。品名 繼電器接觸器性能試驗機型號 生產日期 制造廠商 【二】上的注意上的記號:在本手冊中關于上的注意事項以及使用儀器時有下列重要的各顯示事項為了防止意外事故及危險請務必遵守下列危險﹑警告﹑注意的記言:危險:此顯示的項目表示如不遵照操作者有可能受傷害。警告:此顯示的項目表示如不遵照有可能損壞儀器。注意:此顯示的項目表示為有可能影響測試結果和質量。【三】概述本設備能對繼電器觸點進行交流或直流通電與斷電的性能測試 能測試繼電器的線圈電阻、觸點接觸電阻、觸點與線圈的絕緣電阻等。適用于繼電器生產廠家和電器檢測所、繼電器使用單位對繼電器進行性能測試。本測試機采用觸摸屏和可編程控制器PLC控制，除產品裝夾、參數設置為人工操作外，其余的動作、通/斷電計數、觸點粘結等現象和斷判均自動進行，自動測試繼電器的線圈電阻、觸點接觸電阻、觸點與線圈的絕緣電阻與觸點的壽命測試。本機設計合理，使用方便，操作簡單，性能可靠，外型美觀。
