安徽隔離開關觸指壓力測試儀 隨著高壓開關柜的廣泛使用及不斷發展，開關柜梅花觸頭的發熱問題也越來越受到運行單位的廣泛關注。通常梅花觸頭和開關本體及靜觸頭接觸好壞和夾緊彈簧有直接關系。當彈簧壓力不夠時，會造成觸指局部過熱，使觸指彈簧退火而出現疲軟。疲軟的彈簧使觸指和觸頭間的接觸壓力繼續降低，接觸狀態變得更差，促使發熱更加嚴重，觸指彈簧進一步退火，從而進入一種惡性循環。使發熱發展成為過熱狀態，造成絕緣損壞，引起電弧放電造成開關柜的燒毀。由于開關柜母線室是連通的，當一個間隔故障時，電弧侵犯鄰柜甚至會造成“火燒連營”的事故，擴大事故范圍和影響。常規檢查時只能憑經驗判斷彈簧有無損傷，但無法準確測量出觸頭的壓緊力。我公司根據多年經驗，針對以上問題研發生產出了高壓開關柜觸頭壓力測量儀。該測量儀器廣泛應用在各種高低壓開關和開關柜的制造廠及運行現場。該測量儀無需對梅花觸頭彈簧進行拆解便可對高壓開關柜內部的梅花觸頭進行力學性能檢測，用以解決實際生產中只能對單個緊固彈簧進行力學檢測，而不能對裝配后的觸頭進行檢測的難題。1.1產品特點?輕巧便攜，便攜式儀器，方便現場操作；?顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；?操作簡單，采用觸摸按鍵；?標定簡單，支持用戶自己標定置零復位傳感器；?精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；?具備聲音報警功能，報警閾值可設置；?支持多單位顯示，測量單位支持“N”、“kg”；?具備數據上傳功能，儀器工作在USB設備 U盤模式，可以將歷史數據直接讀取；?內置大容量非易失性存儲器，記錄數據帶時標，掉電不丟失；?內置高精度實時時鐘功能：可進行日期及時間校準；?儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；1.2產品用途和適用范圍1)適用于變電站、發電站和開閉所內高壓開關柜梅花觸頭接觸壓力測量；2)適用于高壓開關柜和高壓手車生產過程中的觸頭壓力檢測；

模擬斷路裝置2023已更新(今天/)

安徽隔離開關觸指壓力測試儀 隔離開關是電力系統中使用量應用范圍廣泛的高壓開關設備。由于戶外隔離開關是完全暴露在大氣環境中工作、受環境氣候條件影響直接和嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環終燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，在產品說明書中給出的回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。

<安徽>天正華意電氣設備有限公司
模擬斷路裝置2023已更新(今天/) <安徽>天正華意電氣設備有限公司

安徽隔離開關觸指壓力測試儀把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象排除辦法備注開機后無顯示電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。顯示屏按下按鍵不能操作返廠處理。壓力傳感器空載靜止測量值不為零（相差10N以上）在測量確認界面按清零鍵；儀器未標定或需要重新標定。七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

安徽隔離開關觸指壓力測試儀 面板布置圖1 面板布置圖 序 號面 板 標 志功 能 說 明①保護接地端與大地相接②充電接口 內部鋰電池充電接口③USB接口儀器升級接口/聯機接口④液晶顯示屏大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜⑤面板微型打印機打印測試報告及圖譜⑥ 功能按鍵塊 上、下移動光標或增、減當前光標處數值⑦傳感器接口[確定]選擇當前菜單或確認操作[復位]儀器復位傳感器接口⑧電源插座開關輸入電源AC220V±10％ 50Hz±10％ 1A四.菜單操作說明4.1測量前的準備4.1.1確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度b（用游標卡尺測量，見圖2） 根據觸頭寬度b，調整測試儀測試鉗（下面稱之為模擬觸頭）的寬度a，（見圖3、圖4），使a＝b； 圖3模擬觸頭寬度測量示意圖4.1.3圖3是用于GW16、GW22、 GW6等折疊式、剪刀式隔離開關模擬觸頭的調整方法，拆除附件4、附件5，裝上附件1、附件3銷（“1”用于靜觸頭直徑60mm的刀閘，靜觸頭直徑40mm的刀閘裝附件2、附件3銷），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖5、圖6和圖7。4.1.4圖4是用于GW4、GW5、GW7等轉入式隔離開關模擬觸頭的調整，裝上附件4.1（4.1用于觸頭寬度58-70mm的刀閘，4.2用于觸頭寬度70-83mm的刀閘），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意連接好接地線和傳感器信號線，

<安徽>天正華意電氣設備有限公司 模擬斷路裝置2023已更新(今天/)
<安徽>天正華意電氣設備有限公司

安徽隔離開關觸指壓力測試儀高壓開關動作電壓試驗(俗稱“(高)低電壓試驗”)是為保證電力系統高壓斷路器運行的一項基本性電氣試驗。目前，電力部門基本采用如下兩種方式進行試驗：1、用現場控制柜的直流系統作為試驗電源，通過滑線變阻器調節電壓大小進行試驗。這種方法的弊端為：若現場試驗接線出現短路或直流直接接地，將直接影響到現場整個直流系統，輕則造成現場高壓設備失去保護，重則使現場直流系統崩潰。2、利用現場交流電，用調壓器進行簡單的硅整流后直接輸出直流。這種方法的缺點是：①調壓器笨重，使用不便，且簡單的硅整流直流輸出紋波很大；②輸入輸出沒有隔離，外殼可能帶電，危及人身。鑒于以上情況，我公司研制推出新一代大功率高壓開關動作電壓試驗電源。為現場高壓開關特性試驗合分閘操作提供獨立的試驗電源，為現場設備的運行提供了條件。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所。3、儀器輸出端嚴禁短路。4、測試完畢后，用旋鈕將電壓調制值，關閉電源，再拆除測試線，拆除地線。5、避免劇烈振動。6、對儀器的維修、維護和調整應由專業人員進行。

模擬斷路裝置2023已更新(今天/)

安徽隔離開關觸指壓力測試儀測量時將調整好模擬觸頭（調整方法見4.1.3），放入待測觸指中，使模擬觸頭張開限定位置為止，這時壓力儀上顯示的讀數即為該觸頭的接觸壓力。4.2.4 圖7是折臂式隔離開關已裝靜觸頭用DLCZ的示意圖。測量時將模擬觸頭尺寸a調整到大于靜觸頭1mm左右，如靜觸頭直徑為Φ40mm，則需調整a＝41mm。一只手使緩慢地使模擬觸頭張開，另一只手抓住靜觸頭晃動，如果靜觸頭能在觸指中輕松滑動或轉動，這時壓力測試儀上顯示的讀數即為該觸頭的接觸壓力。注意：模擬觸頭的張開速度應該很緩慢！4.2.5圖8是觸頭轉入式隔離開關（GW4-40.5/126、GW5-40.5/126等型號）觸指壓力測量示意圖，為了測量準確和方便，可裝配定位件6，它能上下和前后定位。將測試頭對準接觸線后，調整固定定位件的螺栓，使觸指尖到接觸線的距離等于L。4.2.6圖9是觸頭轉入式隔離開關（GW4-252、GW7-252等型號）觸指壓力測量示意圖，由于測量點觸指端部較遠，不能裝配定位件。4.2.7圖11是測量戶內隔離開關的示意圖，裝上附件8、9后可以測量觸刀開距為8-40mm范圍內戶內隔離開關。當開距大于40mm時，就可以反裝附件8進行測量。各類隔離開關觸指壓力參考值（每對觸指）型 號觸頭、觸指合閘時的型式一對觸指參考壓力（N）GW4、GW5、GW7等轉入式≥130GW6、GW16/17、GW22/23等鉗夾式≥300GN2等戶內系列拍合式≥200說明：a.壓力宜大不宜小 b.以上是每對觸指的參考壓力，

<安徽>天正華意電氣設備有限公司 模擬斷路裝置2023已更新(今天/)

安徽隔離開關觸指壓力測試儀隔離開關觸頭夾緊力有專為折臂式、剪刀式隔離開關而研制的專用壓力傳感器，它適用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔離開關在制造廠、供電公司工廠化檢修車間或安裝、檢修現場的壓力控制和檢驗。圖12是為此要求而設計專用模擬觸頭，該觸頭使用兩只傳感器，長度和直徑均模擬實際觸頭，此方法比通用模擬觸頭(鉗式測量傳感器)更方便、更準確。剪刀式專用模擬觸頭模擬觸頭由支架、傳感器、壓塊、固定螺釘?shù)冉M成，測量前，需將模擬觸頭的直徑調到實際觸頭的尺寸（如圖12所示，Φ40＋0.1、Φ60＋0.1，根據需要也可配Φ50＋0.1），實際測量方法見圖13。注意：由于合閘時觸頭有沖擊力，所以壓力讀數不能按“峰值”！供貨說明：正常供貨為一臺儀器和通用鉗式模擬觸頭一套。折臂式隔離開關模擬觸頭為專用傳感器配件，在訂貨時需特別說明，需要單獨購置。附測量方法圖片一、轉入式隔離開關觸指接觸壓力的測量（如GW4、GW5型隔離開關），按圖8、9要求更換測量附件二、折臂式隔離開關觸指壓力的測量（如GW16、GW17、GW22、GW23型隔離開關，已掛靜觸頭），按圖3、4要求更換測量附件三、戶內隔離開關拍合式（GN系列）觸指壓力的測量，按圖11要求更換測量附件（可測量觸頭開距8-70mm）四、折臂式專用測量傳感器的測量方法，比鉗式模擬觸頭測量更簡單、更方便

<安徽>天正華意電氣設備有限公司 模擬斷路裝置2023已更新(今天/)

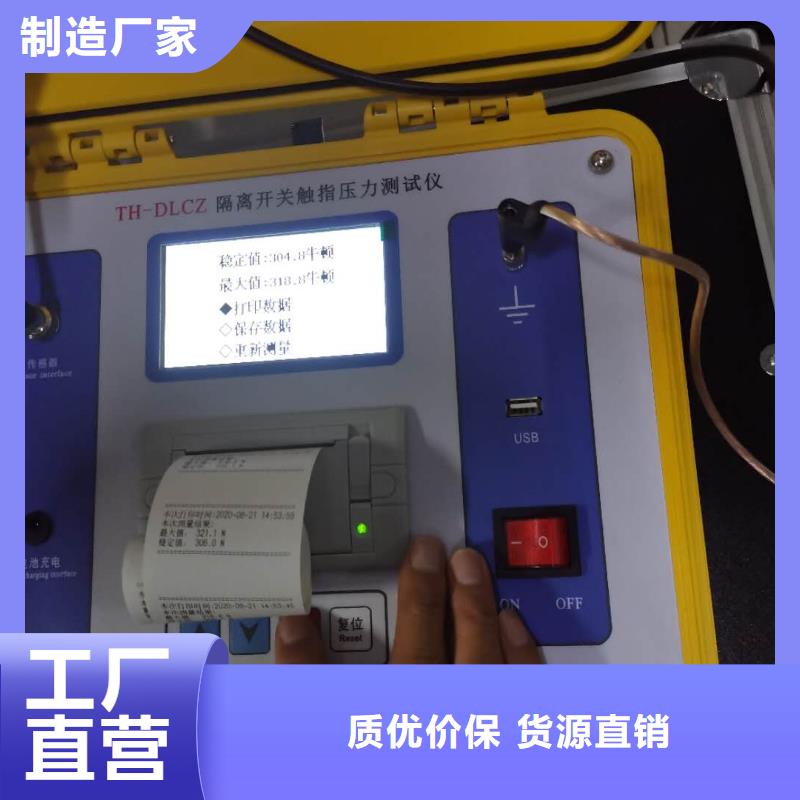

安徽隔離開關觸指壓力測試儀所以，要求測量觸指接觸壓力只是一紙空文。針對目前發供電系統的檢修現狀，我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀DLCZ觸指壓力檢測儀 ，它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。該儀器也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。二.主要技術參數工作環境：-10～40℃，≤80％RH 大氣壓力 86～106kpa電源電壓：機內鋰電池：≤20 W(優選) AC220V±10％ 50Hz±10％ 測量范圍：≤1000 N 誤差：≤1％讀數±1測量直徑（觸指開距）：5.5mm～90mm 大于90mm（可定制）內置鋰電池，電源工作時間：≥6小時（可定制）。充電方式：專用充電器接面板鋰電池充電接口充電；傳感器信號線長度：10m絕緣電阻 ＞2MΩ介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

安徽隔離開關觸指壓力測試儀把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象排除辦法備注開機后無顯示電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。顯示屏按下按鍵不能操作返廠處理。壓力傳感器空載靜止測量值不為零（相差10N以上）在測量確認界面按清零鍵；儀器未標定或需要重新標定。七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

<安徽>天正華意電氣設備有限公司 模擬斷路裝置2023已更新(今天/)

安徽隔離開關觸指壓力測試儀測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入參數設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象排除辦法備注開機后無顯示電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。顯示屏按下按鍵不能操作返廠處理。壓力傳感器空載靜止測量值不為零（相差10N以上）在測量確認界面按清零鍵；儀器未標定或需要重新標定。七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

<安徽>天正華意電氣設備有限公司 模擬斷路裝置2023已更新(今天/)

安徽隔離開關觸指壓力測試儀技術特性3.1主要功能1)壓力測量功能a)支持多種規格梅花觸頭的壓力的測量。2)液晶顯示功能a)支持測量結果數值顯示，可以通過按鍵進行界面切換。3)觸摸按鍵設置功能a)具有參數設置、傳感器標定置零、報警設置、系統設置等功能。b)各項設置參數均可通過屏幕查看。4)存儲記錄功能a)測量數據值記錄b)以FAT32文件格式存儲5)標定功能a)支持用戶標定置零功能6)報警功能a)當測量值超過設定報警限值時，蜂鳴器報警（可升級語音報警）；7)時鐘功能a)內置高精度實時時鐘功能，可進行日期及時間校準8)數據上傳功能a)具備U盤接口，支持測量數據拷貝到上位機。9)電源管理功能a)電池充電功能，內置電池、帶適配器電源接口。具有充放電指示、電池電量顯示功能3.2主要參數1)測量范圍：a)壓力范圍：≤1000Nb)測量直徑：33mm～107mm 大于107mm（可定制）2)支持觸頭型號：D35、D49、D55、D79、D1093)測量誤差度：≤1％4)測量結果能夠以 “N”、“kN”、“g”、“kg”等單位顯示，可以進行切換.5)采用7寸彩色液晶屏。6)按鍵采用輕觸機械按鍵。7)采用內置TF卡存儲海量的數據，文件以FAT32格式存儲8)用戶可以一鍵置零操作。9)報警功能設置范圍0-1000N10)時鐘日期設置范圍：1980年1月1日 00時00分00秒-2099年12月31日00時00分00秒；11)內置電源工作時間：≥6小時12)充電口電壓：12.6V
