阿拉善水內冷發電機泄漏電流試驗裝置廠家在什么位置 <阿拉善>天正華意電氣設備有限公司

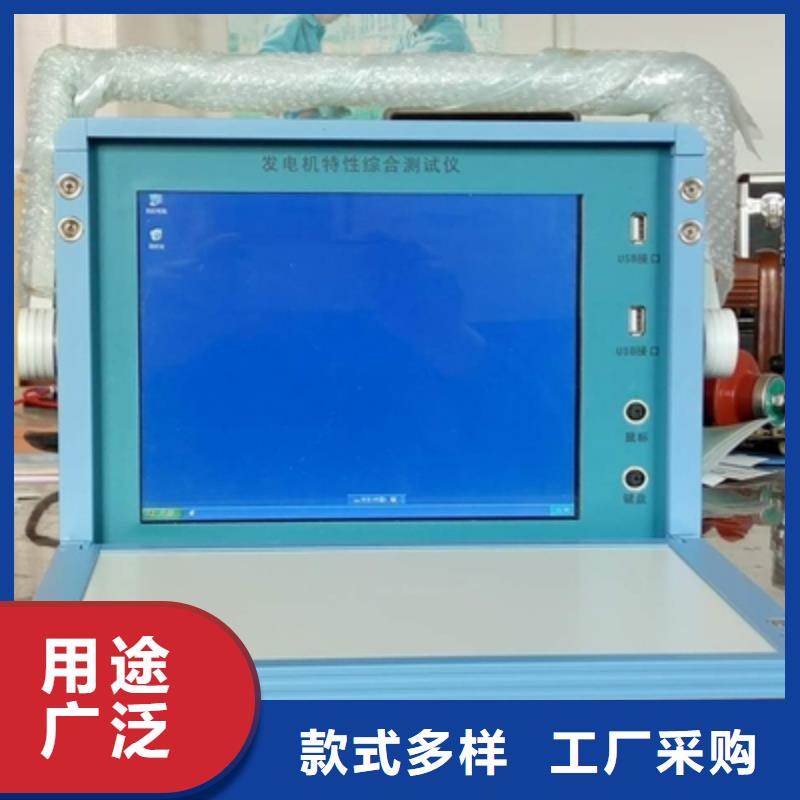

阿拉善發電機特性綜合測試儀系統配置發電機特性綜合測試儀 一臺 鼠標一個計算機鍵盤 一個鉗式電流傳感器 三把電源線 一根接地線 一根測試線 一組（12根）直流量短路線二根使用說明書二本十一、售后服務若因本產品的質量問題而不能正常使用的，本公司將有如下的服務承諾：1．三個月內包退，一年包換，三年免費維修，終身優惠維修。2．根據顧客要求免費上門安裝調試。3．對顧客投訴48小時內答復處理。4．返修品一個月內送達客戶手中。以上服務承諾不包括人為損壞及操作不當對儀器造成的損壞。軟件安裝須知：將提供光盤上“發電機測試”文件夾復制到電腦中，并將該文件夾中所有文件的屬性該為“存檔”。功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。

阿拉善發電機特性綜合測試儀第三種“特級管理”:高級別的管理權限， 可以使用測試程序提供的除了與系統調試有關的全部功能。與“普通管理”權限比較:①可以進入權限設置窗口對“基本使用”、“普通管理”、“特級管理”3種權限進行設置，但是不能對 “權限全開”這一級別進行設置。②可以設定匝間判斷方式。第四種“權限全開”:級別的管理權限，可以使用測試程序提供的全部功能包括系統調試功能。1.“更改權限”:點擊后彈出權限變更窗口(如圖5.5)，在此窗口中添入相應權限的用戶名和密碼回車或點擊“確定”后如果正確則更改為此用戶名與密碼所對應的權限。此時測試界面左上角標題會顯示當前的使用權限(如圖5.6)。2.“權限設定”: 點擊后彈出使用權限設定窗口(如圖5.7)。此窗口中可以對用戶使用權限進行修改、添加、刪除操作，下面進行逐一介紹:①修改權限:在窗口左側權限列表框中選擇要修改的權限項目，在“用戶名”與“密碼”文本框中會顯示當前選中的項目，“權限等級”中顯示當前權限等級。修改完成后點擊“保存修改”則完成此次修改操作。②添加權限:如果想要重新增加使用權限時點擊“添加權限”，左側權限列表框中會添加一條空的記錄，在右側文本框輸入用戶名、密碼在選擇框中選擇相應的權限等級后點擊“保存修改”后添加完成。③刪除權限:在窗口左側權限列表框中選擇要刪除的權限項目，點擊“刪除權限”在彈出的詢問窗口中確認即可刪除此項目。

<阿拉善>天正華意電氣設備有限公司 阿拉善水內冷發電機泄漏電流試驗裝置廠家在什么位置

阿拉善發電機特性綜合測試儀6.2按用戶要求格式打印表格。可一臺電機一份報表，也可幾臺電機一份報表，可按存儲數據的電機編號連續報表，也可選擇電機編號形成報表。7、具有條碼掃描及打印、合格證打印 等功能，硬件另配。 8、數據備份及導出由用戶選擇路徑保存型號庫與測試數據庫。測試數據也可以導出為Excel表格9、提供ERP接口方便測試數據和貴公司ERP銜接， 可實現生產管理自動控制。七、電機出廠綜合測試系統主要配置：序號 設備名稱型號或規格數量產地1工業控制計算機技術培訓及售后服務1、 設備到廠后，按照買方要求在買方工廠進行安裝調試的過程中，免費對買方技術人員進行包括設備操作、故障排除及維護保養等方面的現場授課及培訓。2、在設備使用過程中，賣方向買方及時提供相關技術咨詢，現場技術服務及維修用零備件，并提供跟蹤服務。3、設備免費保修期為一年。4、保質期內售后服務由賣方免費負責。賣方在接到服務通知（傳真或信函）后1小時內給予答復，如買方不能自行解決的問題，需派員到廠處理時，保證在2個工作日內到達買方現場排除故障。5、若為買方原因于裝卸過程，或因存放時間過長造成設備外觀或內部的損壞，或因意外天災等不可抗力及買方操作不當，自行拆解改裝等所造成之人為損壞，不在以上保修范圍。6、保修期外、賣方應與買方建立良好的售后服務關系，以優惠的價格向買方提供所需的零配件，發生故障時，賣方應在接到買方通知后1小時內給予答復，需派人到廠處理，費用雙方協商。

<阿拉善>天正華意電氣設備有限公司 阿拉善水內冷發電機泄漏電流試驗裝置廠家在什么位置
<阿拉善>天正華意電氣設備有限公司 <阿拉善>天正華意電氣設備有限公司

阿拉善發電機特性綜合測試儀技術要點記錄方式3.1.1 故障記錄格式當錄波儀監測到接入參量的狀態滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。記錄內容如下圖：故障記錄的三種數據（模擬量波形、模擬量有效值、開關量狀態）采用不同的記錄格式（故障前、后記錄長度，對于波形還有段、第二段的長度和第二段記錄頻率）。Fw1：波形段記錄頻率，使用錄波儀當前采樣頻率。Fw2：波形第二段記錄頻率，用戶設置。波形第二段為可選項。Fe：有效值（含派生量）記錄頻率，固定為1點/20ms。Fd：開關量記錄頻率，使用錄波儀當前采樣頻率。錄波儀采用循環方式管理故障記錄。故障啟動后，錄波儀本地機生成一個新的記錄，如果此時存儲空間不足，錄波儀本地機會刪除舊的一個故障記錄，然后保存新記錄。錄波儀本地機能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式決定。3.1.2 長時記錄長時記錄能夠連續不間斷地對所有通道進行穩態記錄，模擬有效值記錄間隔20ms～10s，模擬量波形的記錄頻率1～10kHz，開關量通道的狀態可設置。裝置可設置保存長時記錄數據的記錄天數，具體天數參照記錄文件的所占內存及總內存量的算法，由用戶參照后自主設定，記錄列表每次加載到儀器存儲器上的容量不超過500MB。長時記錄每5分鐘形成一個長時記錄文件，文件名默認的格式為“試驗地點-日期 時間-長時記錄.ltr”，用戶也可以自定義文件名。 記錄所有模擬通道的模擬量有效值和所有開關量通道的狀態值，帶有時標。該記錄功能可以投入或退出。詳見“5.6 長時記錄”。3.2模擬量啟動參數運行中，錄波儀監測模擬量（含派生量）的狀態，模擬量的突變、過量、欠量，可以啟動故障記錄。設置表格中，每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄，如 果欄為空，則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下：3.2.1 突變啟動值假設某通道模擬量的“突變啟動值”一欄，寫入了值Hm。如上圖，如果模擬量有效值有一個大于等于Hm的階躍（正或負），錄波儀將啟動故障記錄，并把T0作為故障零點。其中階躍時間T必須小于等于60ms，即錄波儀不把緩變的模擬量有效值變化認作突變。

阿拉善發電機特性綜合測試儀測試內容及方法：本測試系統能自動測試電機的直流電阻、絕緣電阻、匝間絕緣強度、工頻耐壓及泄漏電流、電機堵轉及空載等所有測試項目。輸出線路測試時多可一次接入4臺被試電機一起測試，接好測試線以后，輸入或選擇該電機型號的標準參數范圍及所選測試線序號，按下測試啟動按鈕，系統程序將會按照如下測試項目及順序進行自動測試。1.直流電阻首先測量當前環境溫度，作為電阻的修正依據，再按照輸入的標準參數自動選擇電阻量程，測量電機的直流電阻，并計算三相繞組電阻不平衡度，經環境溫度補償后的電阻值與標準參數中的上、下限自動判斷合格與否，如果測試數據大于上限值，則說明此線包超上限，用紅色字體顯示在屏幕上，如果測試數據小于下限值，則說明此線包超下限，用藍色字體顯示在屏幕上，這兩種情況均為不合格，不合格則終止以下項目的測試，報警并顯示，如果測試數據（經溫度修正后）在上、下限之間，說明線包的電阻值合格，則繼續下面的測試過程。溫度修正是將在測試時溫度下的電阻值，按銅線的溫度系數自動修正到標準參數所在的溫度下的電阻值，才能比較。如果標準參數未輸入溫度值，則按20℃修正比較。電阻測試采用高精度的HP3544數字電阻儀，四端測量技術，導線及接觸電阻。

<阿拉善>天正華意電氣設備有限公司
阿拉善水內冷發電機泄漏電流試驗裝置廠家在什么位置

阿拉善發電機特性綜合測試儀技術要點記錄方式3.1.1 故障記錄格式當錄波儀監測到接入參量的狀態滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。記錄內容如下圖：故障記錄的三種數據（模擬量波形、模擬量有效值、開關量狀態）采用不同的記錄格式（故障前、后記錄長度，對于波形還有段、第二段的長度和第二段記錄頻率）。Fw1：波形段記錄頻率，使用錄波儀當前采樣頻率。Fw2：波形第二段記錄頻率，用戶設置。波形第二段為可選項。Fe：有效值（含派生量）記錄頻率，固定為1點/20ms。Fd：開關量記錄頻率，使用錄波儀當前采樣頻率。錄波儀采用循環方式管理故障記錄。故障啟動后，錄波儀本地機生成一個新的記錄，如果此時存儲空間不足，錄波儀本地機會刪除舊的一個故障記錄，然后保存新記錄。錄波儀本地機能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式決定。3.1.2 長時記錄長時記錄能夠連續不間斷地對所有通道進行穩態記錄，模擬有效值記錄間隔20ms～10s，模擬量波形的記錄頻率1～10kHz，開關量通道的狀態可設置。裝置可設置保存長時記錄數據的記錄天數，具體天數參照記錄文件的所占內存及總內存量的算法，由用戶參照后自主設定，記錄列表每次加載到儀器存儲器上的容量不超過500MB。長時記錄每5分鐘形成一個長時記錄文件，文件名默認的格式為“試驗地點-日期 時間-長時記錄.ltr”，用戶也可以自定義文件名。 記錄所有模擬通道的模擬量有效值和所有開關量通道的狀態值，帶有時標。該記錄功能可以投入或退出。詳見“5.6 長時記錄”。3.2模擬量啟動參數運行中，錄波儀監測模擬量（含派生量）的狀態，模擬量的突變、過量、欠量，可以啟動故障記錄。設置表格中，每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄，如 果欄為空，則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下：3.2.1 突變啟動值假設某通道模擬量的“突變啟動值”一欄，寫入了值Hm。如上圖，如果模擬量有效值有一個大于等于Hm的階躍（正或負），錄波儀將啟動故障記錄，并把T0作為故障零點。其中階躍時間T必須小于等于60ms，即錄波儀不把緩變的模擬量有效值變化認作突變。

<阿拉善>天正華意電氣設備有限公司

阿拉善發電機特性綜合測試儀用戶手冊版本號：V1.0.0 手冊內容有可能因技術升級或修正錯漏而變更，恕不另行通知。 若認為本手冊部分內容闡述不清，希望您能致電給我們，在此先行表示感謝。沒有本公司書面同意，本手冊的全部或部分內容不得抄襲、改編、或以任何形式的出版、傳播。質量保證 本公司保證所制造的新品儀器均經過嚴格的質量確認，并保證完全符合本手冊所給出的規范和特性，同時保證在出廠一年內，如有發現產品的制造瑕疵或器件故障，本公司負責免費給予修復。但是如果用戶有自行更改電路、功能，或未按照規范操作而發生異常狀況，本公司不提供免費保修服務，視實際狀況收取維修費用。在一年的保修期內，請將故障儀器送回本公司維修中心，本公司會予以及時、妥善修護。

阿拉善水內冷發電機泄漏電流試驗裝置廠家在什么位置 <阿拉善>天正華意電氣設備有限公司

阿拉善發電機特性綜合測試儀堵轉及空載采用型號為YAJ-1701E高精度數字測試儀外形如下：所有項目測試完成，數據全部保存在計算機內，通過鍵盤翻頁鍵可使計算機屏幕依次顯示上次啟動按鈕按下后所測電機的測試結果，以方便查詢。以上項目可以全部測試，也可通過設置或選擇，只進行其中一個或幾個項目的測試。所有項目測試完成，數據全部保存在計算機內，通過鍵盤翻頁鍵可使計算機屏幕依次顯示上次啟動按鈕按下后所測電機的測試結果，以方便查詢。以上項目可以全部測試，也可通過設置或選擇，只進行其中一個或幾個項目的測試。六、軟件功能介紹：1、系統軟件功能介紹：測試程序對電機進行自動測量，并根據測試參數進行判斷。還具有測試參數的編輯管理功能，測試結果的存儲、檢索和打印功能，測試結果的統計功能1.1啟動系統:系統接線正確后方可啟動系統總電源。1.2啟動硬件:首先將系統所需各種電源送入系統，然后將繼電器—接觸器控制盤上的空氣開關接通，系統控制部分接通，先檢查電壓表指示電壓是否正常；無異常現象后打開工控機及顯示器電源，啟動計算機，計算機將自動引導至WINDOWS操作系統的桌面。1.3啟動軟件:如果計算機啟動后沒有自動進入測試系統界面，則可以通過雙擊桌面上的快捷方式圖標(測試程序保存在“D:\電機出廠”目錄下)進入測試系統界面。本系統測試程序在WINDOWS系統中運行。測試程序運行時請關閉其它程序，以確保系統測量的穩定性和準確性。進入測試系統時首先會出現提示窗口，初始化完成并且啟動按鈕在停止狀態時即可進入測試界面三相電機。

阿拉善發電機特性綜合測試儀 測試系統特點1．測試接線方式：4＋1工位接線測試。 2．一次接線、按一次啟動鍵可完成全部測試項目，不測試的項目可以屏蔽。可單做一項或幾項。設備配備報警燈，運行測試狀態燈光。3．數據自動分析、比較、判斷及報警，自動儲存及打印，并按甲方要求打印報表格式，可以根據甲方要求做多個報表格式選擇打印，報表可以根據甲方要求做上指定logo和公司名稱。4．具有高性能，有很好的防護措施。5．設備具有條碼掃描功能，也具有條碼或二維碼打印功能。硬件另配。6．具有今后與廠局域網連接的功能，硬件部分另行配備。7．系統測試順序：按標準設備是直流電阻-絕緣電阻-沖擊匝間-工頻耐壓 -堵轉測試-空運轉-空載測試， 可根據用戶要求調整。8.向企業開放數據庫接口和數據結構，方便企業的自制軟件自由的使用測試系統中數據庫中的數據。9.采用20吋16：9高清液晶顯示器。長時間使用，使人眼睛看上去不顯疲勞。10、未盡事宜可面談協商。四、技術指標：1、直流電阻（采用數字高精度電阻計HP3544，4端測量技術，測試線及繼電器接觸電阻影響，精度高，可靠性能好）。

<阿拉善>天正華意電氣設備有限公司
阿拉善水內冷發電機泄漏電流試驗裝置廠家在什么位置 <阿拉善>天正華意電氣設備有限公司

阿拉善發電機特性綜合測試儀測試內容及方法：本測試系統能自動測試電機的直流電阻、絕緣電阻、匝間絕緣強度、工頻耐壓及泄漏電流、電機堵轉及空載等所有測試項目。輸出線路測試時多可一次接入4臺被試電機一起測試，接好測試線以后，輸入或選擇該電機型號的標準參數范圍及所選測試線序號，按下測試啟動按鈕，系統程序將會按照如下測試項目及順序進行自動測試。1.直流電阻首先測量當前環境溫度，作為電阻的修正依據，再按照輸入的標準參數自動選擇電阻量程，測量電機的直流電阻，并計算三相繞組電阻不平衡度，經環境溫度補償后的電阻值與標準參數中的上、下限自動判斷合格與否，如果測試數據大于上限值，則說明此線包超上限，用紅色字體顯示在屏幕上，如果測試數據小于下限值，則說明此線包超下限，用藍色字體顯示在屏幕上，這兩種情況均為不合格，不合格則終止以下項目的測試，報警并顯示，如果測試數據（經溫度修正后）在上、下限之間，說明線包的電阻值合格，則繼續下面的測試過程。溫度修正是將在測試時溫度下的電阻值，按銅線的溫度系數自動修正到標準參數所在的溫度下的電阻值，才能比較。如果標準參數未輸入溫度值，則按20℃修正比較。電阻測試采用高精度的HP3544數字電阻儀，四端測量技術，導線及接觸電阻。

<阿拉善>天正華意電氣設備有限公司

阿拉善發電機特性綜合測試儀可根據貴公司實際及要求更改一些內容1、標準參數設置與輸入功能該設備軟件系統可通過預先輸入的質量部門提供的各種型號電機的合格范圍參數，在自動測試過程中調入標準參數自動判斷被試電機合格與否。型號相同、電壓不同或極數不同的電機在參數數據庫中均按不同型號對待，單獨存儲。諸如這種對應電機型號的電機參數，數據庫中可存放上萬條記錄，完全可以容納用戶所有型號電機的參數。該界面還提供參數記錄新建、刪除、編輯、查找等功能。2、測試過程控制功能軟件系統在接線完畢、按下啟動按鈕后，可以按照設定好的測試內容與線路對電機執行自動測試。測試項目合格時：繼續下面的測試項目，如直流電阻項測試合格，則繼續絕緣電阻測試。3、編號管理功能可以根據型號類型保存相應的電機編號，并在測試時自動遞加。電機編號：在沒有新的編號前，按電機型號順序遞加，例如：前天測試電機為90S2后，一臺電機編號為050032，到昨天沒有此型號電機，測試其它型號電機，到今天下午才測試此90S2電機，如果不輸入新的編號，則測試臺電機的編號應為050033，以此類推。4、測試結果的保存功能系統軟件客隊自動測試結果進行自動保存，還可對不合格電機的數據有選擇的保存。4.1系統軟件自動將測試結果進行保存，測試合格數據直接保存，不合格電機的數據有提示，保存或刪除，以防人為因素造成的不合格。4.2 測試結果按型號、編號及日期進行分類保存。4.3 測試數據統計：按日、月或選定的時間段進行合格率統計，不合格數據分項目統計，電氣數據分以下幾種：4.3.1 直流電阻：超上限、超下限及三相不平。4.3.2 絕緣電阻：絕緣電阻下限。4.3.5 空載試驗：電流超上限、下限及三相電流不平衡，空載損耗超上限及下限。4.3.6 工頻耐壓：泄漏電流超上限5、測試結果檢索功能有相應的數據管理界面，可以通過時間、型號及編號等方式對數據進行檢索。6、測試報告打印功能6.1如果無說明，按電機型號、日期及編號順序形成固定表格形式，也可按型號、日期及選擇編號形成表格

阿拉善水內冷發電機泄漏電流試驗裝置廠家在什么位置

阿拉善發電機特性綜合測試儀參數統計在左邊的快捷工具欄中選擇參數統計，儀器會展示當前示波器時間窗口中模擬信號的平均值，值，小值，以及它們的時間位置，開關量跳變次數，以及它們首次跳變的時間位置。展示結果如圖15所示。6）自動坐標在左邊快捷工具欄中有一個自動坐標選項，此選項的作用是保持當前的時間窗口不變，自動調整曲線的Y坐標值，使所有的曲線都能以合適的大小顯示在當前窗口中7） 應用至模板儀器處于非運行狀態時，點擊應用至模板則當前示波器的設置參數會被自動保存至當前試驗的模板參數中，下次再次啟動試驗時會以當前坐標為模板進行初始化設置。8）單線的放大，縮小，上移，下移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，然后通過放大，縮小，上移和下移可以調整該曲線的Y軸大小和位置圖16 雙線統計9） 單線的平移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊曲線平移，則用戶在示波器中按下鼠標（或觸摸屏壓下），然后移動鼠標，曲線會在屏幕上移動與鼠標等值的Y軸距離。10） 曲線的雙線統計在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊開啟雙線統計，則示波器中會出現紅色和藍色的兩條曲線，并且示波器中會給出該曲線劃定時間區間內的平均值，值，值時間，小值，小值時間，兩根定位線的時間差DT，數值差DV，數值時間變化率DV/DT，以及藍色曲線對應的T2時間和數值V2. 在進行雙線統計分析時，紅色曲線T1所對應的數值全部在示波器中的文本框中更新。雙線統計圖形

<阿拉善>天正華意電氣設備有限公司 阿拉善水內冷發電機泄漏電流試驗裝置廠家在什么位置

阿拉善發電機特性綜合測試儀運算組合分析程序運算組合程序使用戶可以對儀器的通道數據進行二次運算，運算符號包括，加，減，乘，除，積分五種，運算所得的波形還是以示波器的形式展現。運算組合設置界面如圖17所示注意：運算組合，參數統計，交叉圖形，頻譜分析和諧波分析等功能都是針對示波器當前時間窗口的曲線進行運算組合運算后所得的數據還是以示波器形式展現，并且時間窗口的長度與原始數據一致，進行組合運算時，各運算后的通道名稱可以重新定義如圖17所示，當某一通道后的運算變量有一項不為0時，該通道就會被選擇，如果通道全部為0則該通道不會在運算后顯示。圖17組合運算參數設置3.12 交叉圖形程序交叉圖形程序使用戶可以對所采集的任意通道數據進行相關性分析，按照圖18所示的設置界面，選擇某一通道作為X軸，某一通道作為Y軸就可以繪制示波器當前時間窗口對應波形的關系特性曲線。例如選擇同一通道作為X軸和Y軸時，此時的關系為Y＝X曲線。其對應曲線為一條過0點，斜率為1的直線如圖19所示圖18 交叉圖形工具通道選擇圖19 交叉圖形關系曲線3.13 傅里葉分析頻譜程序儀器軟件系統還內置了頻譜分析程序，將示波器的數據定位在某一時間窗口，點擊頻譜分析后，在圖20參數設置界面選擇要進行分析的通道，儀器會自動計算數據的傅立葉頻譜，并繪制頻譜曲線如圖21所示。注意在進行頻譜分析時請確保信號的當前時間窗口數據點數為128至2000之間，如果要分析的信號為周期信號，請確保示波器的當前時間窗口展示的是信號的完整周期

<阿拉善>天正華意電氣設備有限公司

阿拉善發電機特性綜合測試儀模擬通道類型錄波儀將模擬通道定義為4種類型，即交流信號、直流信號、轉速、4～20mA信號。每個類型各有不同的計算方法。交流信號：用RMS（均方根）算法計算有效值。當外接互感器（如PT、CT）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如15KV/100V、12kA/5A。直流信號：采用20ms平均值計算有效值。當外接互感器（分流器）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如1500A/75mV。轉速：轉速通道處理并提取轉速信號的過零點信息，根據過零點計算轉速、功角等參量。轉速信號的變比是極對數的含義。詳見5.7.1。4～20mA信號：與直流信號同樣是采用20ms平均值計算有效值。當外接變送器時，4mA對應值、20mA對應值分別輸入變送器4mA、20mA對應的一次值。2.4 開關量通道標配為外接8路無源節點（通道內部輸出＋24V）8路有源節點（有源節點外部電壓：DC12V～220V）。也可根據用戶要求配置有源節點的電壓范圍。同步采樣開關量通道多可配置32路。2.5 派生量錄波儀多可設置24路派生量，各類型的準確度如表3所示。派生量的具體種類及設置參見“5.3.1 派生量”。

<阿拉善>天正華意電氣設備有限公司 阿拉善水內冷發電機泄漏電流試驗裝置廠家在什么位置
阿拉善水內冷發電機泄漏電流試驗裝置廠家在什么位置 <阿拉善>天正華意電氣設備有限公司

阿拉善發電機特性綜合測試儀 以下為三相電機三個繞組自比被測試定子三相繞組波形黃色（A-B相）、綠色（B-C相）及粉色（C-A相）重疊顯示在一起，計算機自動比較其差值及面積差值，確定線包匝間與否。4、工頻耐壓和泄漏電流測量該項目之前，同樣需要測量本底泄漏電流，再將相同的工頻高壓加到被試電機繞組與外殼之間及相與相之間、并測量產生的泄漏電流，扣除本底后作為結果顯示，并根據設定的上下限值自動判斷合格與否。按下停止按鈕結束本次測試。工頻耐壓測試：三相對地。工頻電壓及泄漏電流采用數字式儀表5、堵轉測試電機在靜止情況下，給電機接線端突加一參數設定值附近的低電壓（根據電機額定電壓不同則堵轉電壓也不同，一般為額定電壓的1/4，堵轉電壓用50-170V），電機將由靜止啟動并且加速，測試系統在電機啟動之前或在極低轉速下測量加到電機端的電壓、通過的線電流、有功功率及電源頻率，并根據標準參數中規定的電壓值對所測數據進行線性修正，計算功率因數和電流不平衡度，所有數據均顯示于屏幕，根據標準參數自動判斷合格與否。完成上述內容后，電機自動切換到空運轉狀態。6、空運轉此項目不進行數據測試及顯示，可多路同時進行通電運轉，時間到可轉入空載測試。7、空載測試被試電機在空運轉狀態下連續運轉至損耗穩定后，自動將測量回路依次切入正在做空運轉的電機線路上，測取該臺電機空載下的電壓、電流、功率、頻率，根據標準參數中規定的電壓值對所測數據進行線性修正，計算功率因數和電流不平衡度，所有數據均顯示于屏幕，根據標準參數自動判斷合格與否。完成上述內容后，電機自動斷電。堵轉及空載采用型 高精度數字測試儀外形如下：

<阿拉善>天正華意電氣設備有限公司

阿拉善發電機特性綜合測試儀 通道與坐標設置完成通道名稱定義，單位定義，顏色設置，是否顯示，信號坐標范圍，時間軸范圍，當前坐標系配置等設置功能。其中通道設置如圖13所示，其中通道1，通道2……通道12對應儀器主機面板的CH1，CH2…..CH12等12個物理通道，通道名稱文本框是信號通道在該試驗模板中的物理量名稱，后面緊跟的是物理量的單位，展示時曲線的顏色， 當是否顯示復選框選中時，曲線將顯示在示波器中，否則曲線將不在示波器中展示。圖14 示波器的坐標設置坐標設置對話框如圖14所示通過小值和值來定義當前信號展示時的坐標范圍，調整坐標范圍可以實現對曲線的放大和縮小，通道小數點位數用于控制示波器數據展示和分析時小數點位數，此項決定了此通道數據在系統中展示時所使用的小數點位數。X軸設置即為時間軸的范圍設置，將X坐標小數點增多將可以增加時間分析的分辨率。坐標系選擇可以選擇4條曲線的坐標作為當前顯示的坐標系。當設置的X軸范圍超過限制時，儀器會自動調整至允許設置的值。2） 圖形的放大與縮小儀器提供四種方式對當前窗口的波形進行放大與縮小，種方式是使用示波器左邊快捷工具欄的放大與縮小工具，第二種方式是調整波形的坐標范圍，第三種通過按下鼠標或者一直按觸摸屏在LCD上繪制一個矩形區域以實現對圖形的縮放，第四種是通過示波器右邊快捷工具欄對特定曲線進行放大和縮小。其中波形放大，縮小和矩形區域縮放控制這兩種方式是針對當前窗口的所有信號進行的操作，而坐標調整和特定曲線的縮放則是針對特定的某一條曲線，并且對特定曲線的縮放只影響Y坐標的調整3) X軸放大與縮小X軸的放大與縮小操作是指調整當前示波器圖形的時間窗口，并不改變曲線的Y軸坐標范圍。4）圖形定位在示波器左邊快捷工具欄可以啟動或者關閉數據定位操作，啟動數據定位操作后，示波器中會顯示一條定位紅線如圖22所示，示波器數據框會顯示當前紅線對應的時間，以及該時刻各個通道的數值

<阿拉善>天正華意電氣設備有限公司

阿拉善發電機特性綜合測試儀參數統計在左邊的快捷工具欄中選擇參數統計，儀器會展示當前示波器時間窗口中模擬信號的平均值，值，小值，以及它們的時間位置，開關量跳變次數，以及它們首次跳變的時間位置。展示結果如圖15所示。6）自動坐標在左邊快捷工具欄中有一個自動坐標選項，此選項的作用是保持當前的時間窗口不變，自動調整曲線的Y坐標值，使所有的曲線都能以合適的大小顯示在當前窗口中7） 應用至模板儀器處于非運行狀態時，點擊應用至模板則當前示波器的設置參數會被自動保存至當前試驗的模板參數中，下次再次啟動試驗時會以當前坐標為模板進行初始化設置。8）單線的放大，縮小，上移，下移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，然后通過放大，縮小，上移和下移可以調整該曲線的Y軸大小和位置圖16 雙線統計9） 單線的平移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊曲線平移，則用戶在示波器中按下鼠標（或觸摸屏壓下），然后移動鼠標，曲線會在屏幕上移動與鼠標等值的Y軸距離。10） 曲線的雙線統計在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊開啟雙線統計，則示波器中會出現紅色和藍色的兩條曲線，并且示波器中會給出該曲線劃定時間區間內的平均值，值，值時間，小值，小值時間，兩根定位線的時間差DT，數值差DV，數值時間變化率DV/DT，以及藍色曲線對應的T2時間和數值V2. 在進行雙線統計分析時，紅色曲線T1所對應的數值全部在示波器中的文本框中更新。雙線統計圖形

阿拉善發電機特性綜合測試儀參數統計在左邊的快捷工具欄中選擇參數統計，儀器會展示當前示波器時間窗口中模擬信號的平均值，值，小值，以及它們的時間位置，開關量跳變次數，以及它們首次跳變的時間位置。展示結果如圖15所示。6）自動坐標在左邊快捷工具欄中有一個自動坐標選項，此選項的作用是保持當前的時間窗口不變，自動調整曲線的Y坐標值，使所有的曲線都能以合適的大小顯示在當前窗口中7） 應用至模板儀器處于非運行狀態時，點擊應用至模板則當前示波器的設置參數會被自動保存至當前試驗的模板參數中，下次再次啟動試驗時會以當前坐標為模板進行初始化設置。8）單線的放大，縮小，上移，下移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，然后通過放大，縮小，上移和下移可以調整該曲線的Y軸大小和位置圖16 雙線統計9） 單線的平移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊曲線平移，則用戶在示波器中按下鼠標（或觸摸屏壓下），然后移動鼠標，曲線會在屏幕上移動與鼠標等值的Y軸距離。10） 曲線的雙線統計在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊開啟雙線統計，則示波器中會出現紅色和藍色的兩條曲線，并且示波器中會給出該曲線劃定時間區間內的平均值，值，值時間，小值，小值時間，兩根定位線的時間差DT，數值差DV，數值時間變化率DV/DT，以及藍色曲線對應的T2時間和數值V2. 在進行雙線統計分析時，紅色曲線T1所對應的數值全部在示波器中的文本框中更新。雙線統計圖形

<阿拉善>天正華意電氣設備有限公司
