阿拉善模擬斷路器 工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。三．使用說明1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。（2）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。（3）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。（4）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。（5）跳閘電流選擇開關： 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。（6）合閘電流選擇開關：同跳閘電流按鍵。（7）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。（8）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態。可用于接通輔助設備電路。（9）

<阿拉善>天正華意電氣設備有限公司

阿拉善模擬斷路器 智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用51單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框

阿拉善模擬斷路器 可通過開關直接控制模擬斷路器動作，按下開關后，模擬斷路器經過延時動作。6．電壓設定：設定斷路器跳合閘線圈動作電壓，程序根據此電壓自動計算出，模擬斷路器的動作電流。共分5檔用戶自己選擇所需電流。7．故障模擬(斷路器失靈)開關：當按下此按鈕后，斷路器模擬裝置失靈，雖然接到跳閘命令，但不跳閘，電流線圈中有電流，并保持1s后電流消失，間隔20s后自動恢復到有電流狀態。此時觸摸屏顯示故障提示。8．跳閘電流選擇開關：跳閘電流每一個動作電壓下可以選擇5個電流，用戶可自行選擇9．合閘電流選擇開關：同跳閘電流選擇。2．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。設備經自檢通過后顯示操作界面。②設置跳閘電流和合閘電流。③設置跳閘時間和合閘時間。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。⑥當保護裝置無直流操作電源時，可用模擬斷路器自帶直流電源作為操作電源。開啟模擬斷路器直流開關，設置直流電壓輸出至合適值，用此電壓作為操作回路電壓。

<阿拉善>天正華意電氣設備有限公司
阿拉善交直流保護電器級差配合測試儀廠家放心購 <阿拉善>天正華意電氣設備有限公司

阿拉善模擬斷路器 備自投試驗的母線電壓可以使用母線PT電壓（也可使用試驗裝置電壓），為簡化接線，可用一路電壓并聯接入，電流要用試驗裝置產生的電流（不能用變低開關CT電流），將實際開關引到備自投裝置的輔助接點解開，接入模擬斷路器輔助接點。注意：DL1-1指模擬斷路器某一相的個常開接點，DL2-1指模擬開關某一相個常閉接點（1）兩臺變壓器單母分段的備自投方式接線方式如下圖甲 乙F1 F1正常運行時，1DL、2DL、4DL、5DL合閘狀態，3DL分閘狀態，模擬開關A相對應1DL，B相對應3DL。試驗接線如下圖：動作方式（1）：手動拉開K開關，模擬甲線失壓，備自投裝置判斷1母線失壓，1DL無流。II母線有壓，延時S1將自動斷開斷路器4DL、1DL，然后再投入分段斷路器3DL。可用K開關起表，1DL2-1或3DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：手動跳開模擬斷路器A相開關，模擬主保護4DL、1DL，備自投裝置延時S2自動投入3DL，可用1DL2-1起表，3DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。（2）兩臺變壓器單母分段運行的備自投方式正常運行時1DL、3DL、4DL合閘狀態，2DL、5DL分閘狀態（或2DL、3DL、5DL合閘狀態，1DL、4DL分閘狀態）模擬開關A相對應1DL，B相對應2DL，C相對應5DL試驗接線如下圖：動作方式（1）：手動拉開K開關，模擬甲線失壓，備自投裝置判斷兩段母線均失壓，1DL無流。延時S1將自動斷開運行斷路器1DL，然后再投入2DL、5DL。可用K開關起表，1DL2-1或2DL2-1停表，測量時間。

阿拉善模擬斷路器微機型模擬斷路器是我公司在原有模擬斷路器的基礎上采用ARM單片機作為控制核心開發而成的新型的產品。因為采用新型的單片機采用程序控制及采用10吋觸摸屏進行所有的參數及開關操作，拋棄所有機械按鍵或旋鈕，從而了整機的精度和使用性能。該產品具有可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性、可靠性，提高裝置的校驗質量。兩路完全獨立的三相模擬斷路器，在進行備自投試驗時可以當做六個開關，一般模擬斷路器每相只提供一對常開、常閉接點，根據備自投試驗的要求需要增加輸出接點。另外由于不同廠家的斷路器的跳、合閘時間有差異，根據客戶的不同需求，本公司生產的TH-12微機型高壓斷路器模擬裝置提供多種功能選擇，其中包括增加模擬斷路器輸出接點至兩對常開及兩對常閉觸點，多量程的跳合閘時間的選擇及跳合閘電阻的選擇等。3．此模擬斷路器輸入控制端，可以輸入交直流電流信號，進行觸發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便了用戶。4．本模擬斷路器可通過u盤將測試數據導出到電腦。并且具有RS-485接口，可以通過上位機進行控制、操作。5．本模擬斷路器采用低能耗設計，內置大容量鋰電池，在現場不具備交流電源的情況下，可以連續使用10小時以上，待機30個小時以上。使用內部供電時，本機所帶的直流輸出電源不可用（此功能為選用功能，請在訂貨是說明）。6．本裝置采用模塊化設計，通過增加跳合閘模塊及控制單元可無限擴展。可以組成2個回路及以上的模擬斷路器，可以組成多回路的模擬斷路器，從而可以模擬多個三相斷路器動作。多個模擬斷路器輸入輸出回路相互隔離，跳合閘線圈電流通過對應的通道并聯使用時電流可以成倍增加，從而實現更多的功能。 也可以組成模擬斷路器屏進行教學、試驗使用。綜上此模擬斷路器可以模擬交直流斷路器的自動重合閘試驗、備用電源自動投入試驗、三相不同期等試驗。本裝置是以ARM微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，觸摸屏控制單元，跳合閘信號輸出單元，跳合閘電流設置單元和跳合閘動作繼電器等 。

<阿拉善>天正華意電氣設備有限公司

阿拉善模擬斷路器智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用ARM單片機作為控制核心開發而成的新型的產品。因為采用新型的單片機采用程序控制及采用10吋觸摸屏進行所有的參數及開關操作，拋棄所有機械按鍵或旋鈕，從而了整機的精度和使用性能。該產品具有可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性、可靠性，提高裝置的校驗質量。二．性能特點1．此模擬斷路器輸入控制端，可以輸入交直流電流信號，進行觸發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便了用戶。2．本模擬斷路器采用低能耗設計，內置大容量鋰電池（選配），在現場不具備交流電源的情況下，可以連續使用10小時以上，待機30個小時以上。

<阿拉善>天正華意電氣設備有限公司

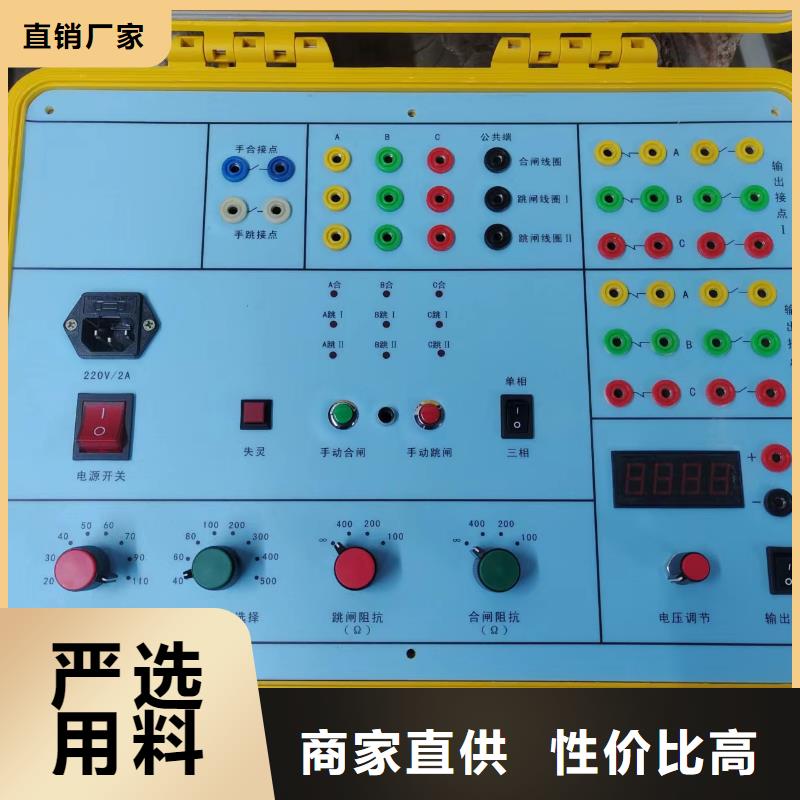

阿拉善模擬斷路器合閘、跳閘回路及其輔助接點—— 跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路，實際合閘、跳閘回路及其輔助接點 斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整按鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳合線圈Ⅰ、Ⅱ回路是兩路完全獨立的跳合閘電流回路，兩回路功能完全相同。當任意一回路有跳合電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳合閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。接點輸出Ⅰ組接點與跳閘線圈Ⅰ相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點Ⅰ與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘Ⅰ回路有跳閘電流時，輸出接點Ⅰ狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘Ⅰ、Ⅱ同時有電流時，輸出接點Ⅰ、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。5、試驗接線

阿拉善交直流保護電器級差配合測試儀廠家放心購 <阿拉善>天正華意電氣設備有限公司

阿拉善模擬斷路器 智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用51單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框

阿拉善模擬斷路器也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳閘線圈Ⅰ、Ⅱ回路是兩路完全獨立的跳閘電流回路，兩回路功能完全相同。當任意一回路有跳閘電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器的失靈”紅燈閃爍，當加入跳、合閘電流時，斷路器模擬裝置不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。接點輸出Ⅰ組接點與跳閘線圈Ⅰ相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點Ⅰ與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘Ⅰ回路有跳閘電流時，輸出接點Ⅰ狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘Ⅰ、Ⅱ同時有電流時，輸出接點Ⅰ、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。4、斷路器失靈——當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器的失靈”紅燈閃爍，當加入跳、合閘電流時，斷路器模擬裝置不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。

<阿拉善>天正華意電氣設備有限公司

阿拉善模擬斷路器跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳合閘線圈Ⅰ、Ⅱ回路是兩路完全獨立的跳合閘電流回路，兩回路功能完全相同。當任意一回路有跳合電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳合閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。接點輸出Ⅰ組接點與跳閘線圈Ⅰ相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點Ⅰ與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘Ⅰ回路有跳閘電流時，輸出接點Ⅰ狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘Ⅰ、Ⅱ同時有電流時，輸出接點Ⅰ、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。

阿拉善模擬斷路器保護裝置跳合閘——合閘、跳閘回路及其輔助接點跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路，實際應用時替代實際斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整旋鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，跳、合閘電流可接入任意相。也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳閘線圈I、Ⅱ回路是兩路完全獨立的跳閘電流回路，兩回路功能完全相同。當任意一回路有跳閘電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器失靈”紅燈閃爍，此時加入跳、合閘電流，斷路器模擬裝置將不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。接點輸出I組接點與跳閘線圈I相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點I與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘I回路有跳閘電流時，輸出接點I狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘I、Ⅱ同時有電流時，輸出接點I、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。

<阿拉善>天正華意電氣設備有限公司

阿拉善模擬斷路器 概述智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用51單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，添加30-300V可調直流穩壓電源，極大方便了用戶，是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框圖如下：一．技術指標1．跳閘時間 0-500ms (調節幅度1ms)2．合閘時間0-500ms (調節幅度1ms)3．跳閘電流：1A、2A、3A、4A、5A(可根據用戶要求定制)4．合閘電流：1A、2A、3A、4A、5A(可根據用戶要求定制)5．跳合閘電壓 DC220V、DC110V、48V6．直流電源輸出0-220V可調7．輔助觸點容量A，B，C： AC220V 3A8．環境條件 溫度-25°---＋55°C相對濕度 ≤80％9．機箱體積 25×350×170mm310．

<阿拉善>天正華意電氣設備有限公司 阿拉善交直流保護電器級差配合測試儀廠家放心購
<阿拉善>天正華意電氣設備有限公司

阿拉善模擬斷路器 備自投試驗的母線電壓可以使用母線PT電壓（也可使用試驗裝置電壓），為簡化接線，可用一路電壓并聯接入，電流要用試驗裝置產生的電流（不能用變低開關CT電流），將實際開關引到備自投裝置的輔助接點解開，接入模擬斷路器輔助接點。注意：DL1-1指模擬斷路器某一相的個常開接點，DL2-1指模擬開關某一相個常閉接點（1）兩臺變壓器單母分段的備自投方式接線方式如下圖甲 乙F1 F1正常運行時，1DL、2DL、4DL、5DL合閘狀態，3DL分閘狀態，模擬開關A相對應1DL，B相對應3DL。試驗接線如下圖：動作方式（1）：手動拉開K開關，模擬甲線失壓，備自投裝置判斷1母線失壓，1DL無流。II母線有壓，延時S1將自動斷開斷路器4DL、1DL，然后再投入分段斷路器3DL。可用K開關起表，1DL2-1或3DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：手動跳開模擬斷路器A相開關，模擬主保護4DL、1DL，備自投裝置延時S2自動投入3DL，可用1DL2-1起表，3DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。（2）兩臺變壓器單母分段運行的備自投方式正常運行時1DL、3DL、4DL合閘狀態，2DL、5DL分閘狀態（或2DL、3DL、5DL合閘狀態，1DL、4DL分閘狀態）模擬開關A相對應1DL，B相對應2DL，C相對應5DL試驗接線如下圖：動作方式（1）：手動拉開K開關，模擬甲線失壓，備自投裝置判斷兩段母線均失壓，1DL無流。延時S1將自動斷開運行斷路器1DL，然后再投入2DL、5DL。可用K開關起表，1DL2-1或2DL2-1停表，測量時間。

阿拉善交直流保護電器級差配合測試儀廠家放心購

阿拉善模擬斷路器產品特點及用途雙跳圈模擬斷路器是我公司在原有模擬斷路器的基礎上采用單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。跳合閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。模擬斷路器外形結構為便攜式，適用于現場試驗使用。
