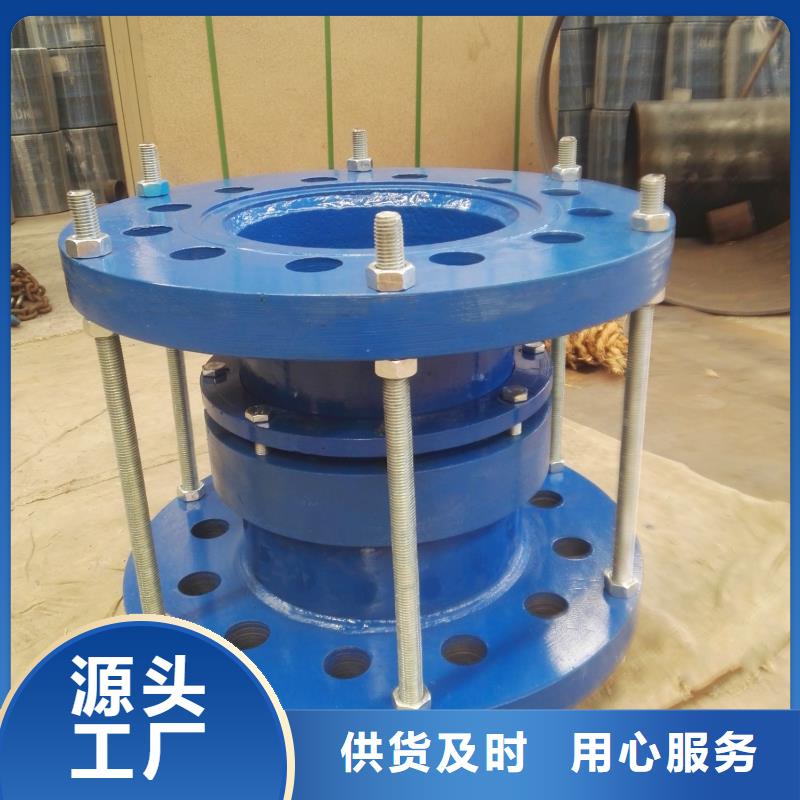

單/雙法蘭限位伸縮接頭 一、主要技術參數 1.型號：VSSJAFVSSJA-2 2.公稱壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa 3.殼體試驗壓力：0.9Mpa、1.5Mpa、2.4Mpa、3.75Mpa（1.5倍公稱壓力） 4.密封試驗壓力：0.66Mpa、1.1Mpa、1.76Mpa、2.75Mpa（1.1倍公稱壓力） 5.工作溫度：-20℃～80℃ 6.適用介質：清水 7.漏失率：0 二、產品執行標準 產品設計執行GB/T12465-2007《管路補償接頭》 法蘭連接尺寸執行GB2555《一般用途法蘭連接尺寸》 壓力試驗執行GB/T13927-2008《工業閥門壓力試驗》 包裝、運輸以及標志符合GB12220、GB12252的規定 三、產品結構性能特點 1.結構簡單、零部件少、重量輕。 2.安裝方便，能補償管線法蘭的位置及角度誤差。 3.限位伸縮接頭帶限位及防拉脫裝置。 4.該產品與蝶閥等的配套使用，給閥門的維修帶來極大的方便。 5.伸縮接頭采用標準化設計，同類零部件具有 互換性。 6.使用壽命長，整體首次無故障工作時間不少于50000h，使用壽命不少于20年。 四、主要技術描述 1.伸縮接頭主要由本體、伸縮套管、壓蓋、密封圈、螺栓組成。伸縮體、伸縮套管、壓蓋采用16MnR制造而成，密封圈采用 橡膠密封，具有良好的水密性和氣密性。緊固件為鎳基不銹鋼，耐磨損耐腐蝕性強，使用壽命長。 2.伸縮接頭和蝶閥等配套使用，通過自身兩法蘭面之間的軸向伸縮和徑向角位移，來補償管線法蘭的位置及角度誤差，因管道溫差造成的管道內應力，給管道的安裝和維修帶來極大的方便。 3.伸縮接頭在出廠時的結構長度為小長度，密封圈壓蓋螺栓為緊狀態，安裝時要拉至安裝長度，安裝后及時將壓蓋螺栓緊固；用于連接閥門時，可把伸縮節調到所需長度，但不得超出伸縮量范圍。如用于補償管道因溫差引起的位移，安裝時必需在常溫下調整至安裝長度；伸縮接頭可在管線任意位置上安裝，但用于連接閥門時要位于閥后；較長或較重的管道要在伸縮器附近設置活動支座，保證伸縮接頭運行正常；安裝后要及時將伸縮器壓蓋螺栓緊固，注意松緊程度，要根據管道工作壓力調節，太緊或太松會影響密封效果和伸縮性，靈活性，同時要及時將限位螺栓固定好，防止使用時拉脫。 五、設備防腐 伸縮接頭與介質接觸的表面涂環氧樹脂漆，涂層厚度250μm，耐腐蝕性強且衛生無污染，適于在水或污水環境中使用。所有零部件、填料及密封件均采用無害材料，所有不銹鋼部件表面進行酸洗鈍化處理。

單法蘭限位伸縮接頭（）系列產品屬金屬制品、其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，被廣泛應用于電力、冶金、化工、給排水和污水處理等行業，主要作用于水泵于閥門和管道之間的連接。伸縮接頭在管道運行中有一定的多向位移作用，對管道在運行中由于熱漲冷縮、地殼下陷和受力產生著重要的伸縮補償作用，因此，伸縮接頭可以緩解管道運行中的盲板推力，對管道起到一定的保護，特別是對管道的安裝和維修提供了極大的便利。但是，在水泵出口處和管道轉角處，在無固定支墩、無限位支墩和定向限位支墩支架的滑動管道連接中應采用傳力接頭和限位傳力接頭，或采用限位伸縮器（伸縮節）和防拉脫限位橡膠接頭，以及可采用限位伸縮接頭及卡箍柔性接頭，因為傳力接頭通過傳力螺栓（即全絲螺栓）能把啟泵時的盲板推力傳導到泵和管道各部位，避免推力集中于管道轉角處或泵的近端，發生沖擊力損傷設備。 實際上在各種管道使用中，伸縮接頭、傳力接頭、伸縮器（伸縮節）及橡膠接頭、卡箍柔性接頭（柔性卡箍接頭簡稱卡箍接頭）和快速接頭在管道連接中都有其一個共同作用，對管道的運行起著伸縮補償位移作用，由于它們在管道連接中有此共性，所以它們在管道連接使用中有著可互補、互換之替代作用，只有在特定情況下選定某種型號系列管件接頭使用。 樂水主要生產伸縮接頭，限位伸縮接頭，單法蘭限位伸縮接頭等各種伸縮接頭。單法蘭限位伸縮接頭系列產品屬金屬制品、其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，被廣泛應用于電力、冶金、化工、給排水和污水處理等行業，主要作用于水泵于閥門和管道之間的連接。
