阿拉善變壓器變比測試儀Z型變測試進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏，按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖七所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按保存測試數據重測。Z型變壓器測試接線結果屏7．歷史數據屏按按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖所示歷史數據屏所包含的項有，總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按上傳數據。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的儀器1＃低壓側的黃、綠、紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1＃低壓側的黃、黑兩根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的儀器1＃低壓側的黃綠紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

互感器消磁儀阿拉善

阿拉善變壓器變比測試儀Z型變測試進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏，按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖七所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按保存測試數據重測。Z型變壓器測試接線結果屏7．歷史數據屏按按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖所示歷史數據屏所包含的項有，總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按上傳數據。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的儀器1＃低壓側的黃、綠、紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1＃低壓側的黃、黑兩根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的儀器1＃低壓側的黃綠紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

阿拉善變壓器變比測試儀參數設置屏在選中‘參數設置’功能時首先進入參數設置屏，如圖四所示。在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、接線方式、設置日期、設置時間、界面風格。顯示屏下一行為提示行，提示操作人員如何進行操作，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：?試品編號：指被測變壓器的編號，多可輸入6位。?額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值?分接總數：指變壓器分接開關總的檔位數?等分接級：變壓器每檔調整的電壓百分比?接線方式：預設變壓器的接線方式，不影響測試，顯示于測試結果中?設置日期：設置當前的日期?設置時間：設置當前的時間?界面風格：改變界面顏色搭配風格，有藍白和黑灰兩種圖四、參數設置屏3．三相變壓比測試圖五、三相變壓比測試接線提示屏進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【?】鍵進入如圖五所示的接線提示屏，操作人員須按照圖示進行接線。

<阿拉善>天正華意電氣設備有限公司

阿拉善變壓器變比測試儀操作說明感應分壓器主要有兩種使用狀態：作為分壓器和作為電壓比例器。下面分別對這兩種使用狀態進行說明。1、使用感應分壓器校電壓互感器（作分壓器使用）使用感應分壓器校電壓互感器時，按上圖連線，一般感應分壓器相對被檢電壓互感器準確度而言，標準的誤差可以忽略不計，從電壓互感器校驗儀上可直接讀出被檢電壓互感器的示值，經過折算到一次，求出被檢互感器的誤差。如果被檢電壓互感器一次電壓超過200V時，可以用比被檢電壓互感器高2個準確度等級的互感器進行變換，然后再利用感應分壓器進行分壓，測出被檢感應分壓器的誤差。2、作電壓比例標準時的測量線路這是變壓比電橋常采用的線路，此時電壓比值與負載無關，故有很高準確度。在校準電壓互感器校驗儀時，可采用此線路得到高準確度的同相分量值，而殘余的正交分量會很小。五、使用注意事項1、儀器面板上的接地端子與機殼相通，使用時應可靠接地，保證人身及設備。2、使用時，不要在滿電壓下切換量程，至少降到100V以下，再進行切換。3、發現輸出電壓誤差過大時，應先檢查接線是否正確，保險管是否已燒壞，指示盤置數位置是否準確，查明原因采取必要的措施后，方可重新試驗。4、為保證測量精度，感應分壓器在使用時不要帶上負載。5、感應分壓器為高精度設備，檢定感應分壓器時，注意環境的變化不能超出允許的范圍。6、儀器應注意防震、防潮、防腐、保潔。六、售后服務我公司對所提供的成套設備，質量均滿足我公司的企業標準和相關標準。首次使用時，免費現場指導、負責調試工作及性能驗收；凡購買此儀器的用戶均享受以下的售后服務：1、儀器自售出之日起三個月內，如有質量問題，由我公司免費更換新儀器，但用戶不能自行拆機。2、儀器二年內凡質量問題由我公司免費維修。3、儀器使用超過二年，我公司負責長期維修，適當收取材料費。4、若儀器出現故障，應請我公司專職維修技術人員或寄回本公司修理，不得自

互感器消磁儀阿拉善

阿拉善變壓器變比測試儀Z型變測試進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏，按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖七所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按保存測試數據重測。Z型變壓器測試接線結果屏歷史數據屏按按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖所示歷史數據屏所包含的項有，總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。

<阿拉善>天正華意電氣設備有限公司

阿拉善變壓器變比測試儀三相測量將先測量出單相AO阻值，然后自動進行三相充電計算三相電阻值，這樣可以解決三相同時測試時中性點引出線電阻不能測試的問題，使測試數據更接近單相測試值。單相AO阻值測試完成后，儀器自動單相放電，放電完成后自動進行三相充電并計算三相電阻值（見圖十五）。圖十五當三相不平衡率穩定后可對變壓器的有載分接開關進行調檔操作，儀器將自動跟蹤測試調檔后的電阻值，上、下鍵可修改分接位。?重新測試：儀器重新采樣電流電壓值進行測試。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，儀器將停止測試，并開始放電（見圖十六）。圖十六5.3.2.4三相Y、△測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Y”或“三相同測△”測試相后，可進行Y型繞組和△繞組的三相自動測量。兩種繞組，測試操作過程相同，現以Y型繞組舉例說明，如圖十七圖十七在此界面，用戶可按“確認”鍵切換手動模式和自動模式。在自動模式下，儀器自動判斷阻值穩定，停止放電，進行下一相測試；在手動模式下，需用戶自己判斷阻值穩定，選擇測試下一相。當三相阻值測試完畢后，儀器自動計算出三相不平衡率（見圖十八）。圖十八?重新測試：儀器將刪除數據，重新進行測量。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，返回上一屏。

<阿拉善>天正華意電氣設備有限公司 互感器消磁儀阿拉善

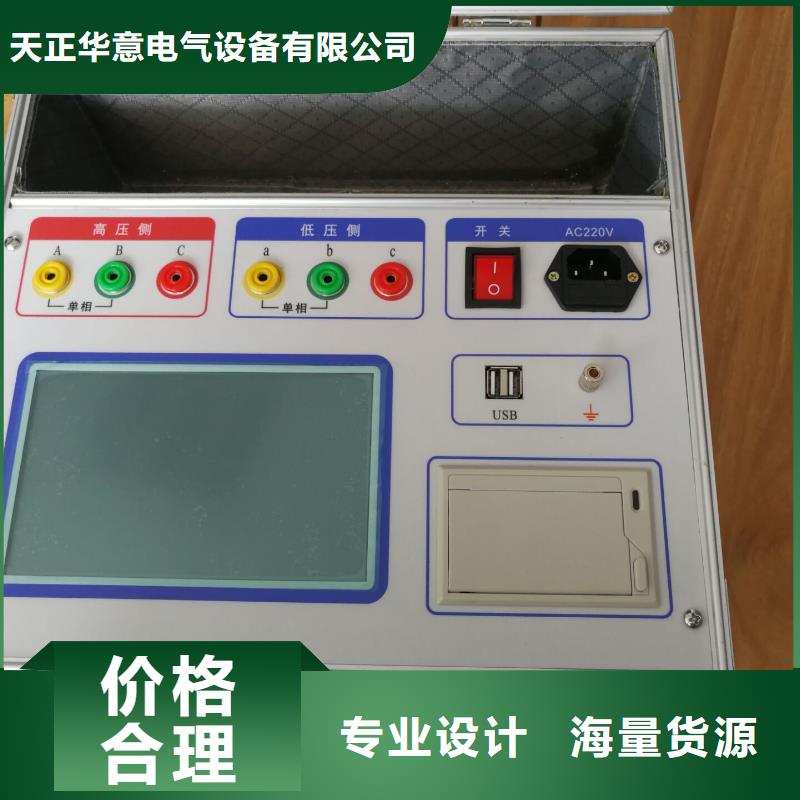

阿拉善變壓器變比測試儀技術指標1、變比測量范圍：0.8~10000。2、測量速度快：1分鐘內完成三相測試。3、測量精度: 高壓側電壓的測量精度0.05％低壓側電壓的測量精度0.1％變比測量精度 0.1％（0.8－1000）0.2％（1000－3000）0.3％（3000－10000）4、攜帶方便、適合野外作業。5、重量：3Kg三、工作原理框圖四、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用手持式注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。1、結構尺寸圖一、主機與配件箱尺寸2、儀器外觀圖二、儀器外觀－正、側面圖儀器頂端部分是變比測試航空插頭，高壓側，低壓側端子。正面上部是彩色液晶屏，下部是標準30鍵的控制鍵盤；在儀器的右側打開支架可看到USB接口、充電接口、RS232接口。3、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、回車、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。回車鍵：確認鍵，用來確認使所設置的參數生效或者進入所選擇的屏。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。
