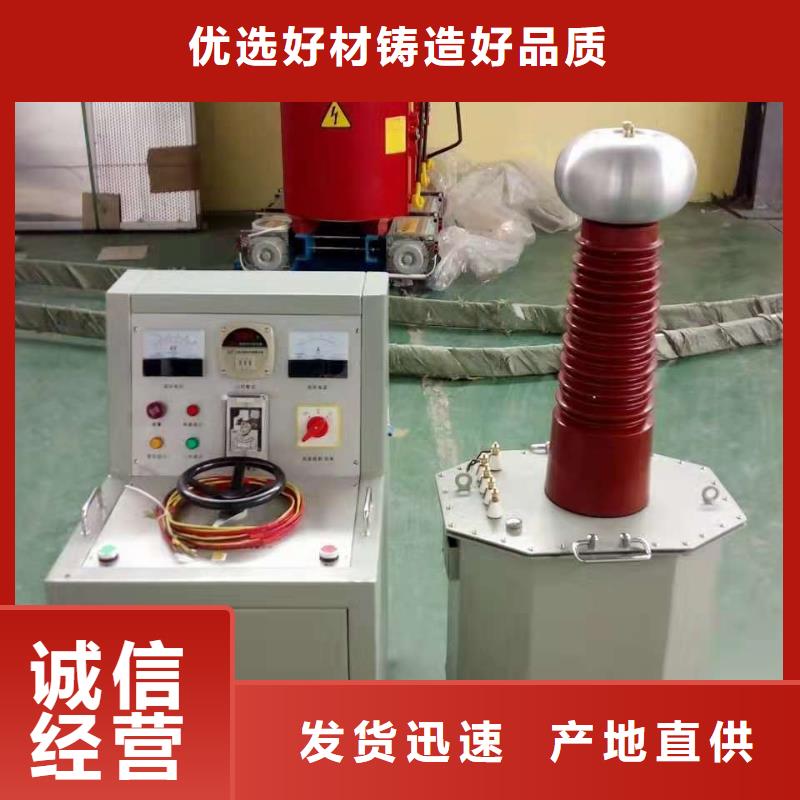

阿拉善高壓試驗變壓器

阿拉善直流高壓發生器試驗完畢，將電壓調節旋鈕調到起點，間隙球調回到零點，聽到啪的一聲，這是正常的放電現象，電壓表頭電壓也會快速的降下來到0.3KV左右，這時我們再通過放電棒點在高壓電纜處進行再次放電，電壓表的電壓會降至0V，保持幾秒鐘，就可以的拆除測試線了。5、做電纜故障試驗時，先用電纜故障測距儀測出故障點距離，然后啟動高壓電源進行沖擊故障，當間隙球有節奏的產生放電現象，控制在3-5秒放一次電，這時要停止高壓輸出，等待測試人員到故障點附近時，再進行高壓沖擊試驗。六、使用與維護1、開箱時應檢查設備外觀是否完好，表計、調壓器及接線是否松動。2、儀器保存在干燥處，長期不用，在重新使用前應用2500V兆歐表檢查對地主絕緣，電阻值應≥1.5MΩ。七、配件清單1、30KV高壓輸出線 1根2、AC220V電源線 1根3、50KV放電棒 1支4、接地線 1根單位名稱：青島天正華意電氣設備有限公司司地址：青島平度市李園街道辦事處平安路2號

阿拉善直流高壓發生器全量程采用單片機平滑調壓，升壓速度可根據試驗要求調整。升壓電路零起升壓，過壓過流以及試驗時間可任意設定專設氧化鋅避雷器試驗菜單選項，特別適用氧化鋅避雷器0.75UDC1mA直流泄漏試驗專設階段耐壓試驗菜單選項，可一鍵式按試驗規程完成電力電纜直流試驗項目試驗過程中自動記錄電流值的波動變化，并能將結果顯示在屏幕上，特別方便進行數據分析。倍壓筒采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。可自動存儲300次試驗數據，可打印可查詢。儀器自帶萬年歷和時間功能，實驗結果查詢和打印時可顯示時間和日期。增加了急停按鈕，在試驗出現異常或緊急情況時可人工干預，提高試驗安性。2．技術參數：輸出電壓：60kV\120kV\200kV\300kV\400kV\500kV\600kV輸出電流：2mA\3mA\5mA\10mA測試精度：±1.0％（讀數±2個字)紋波系數：≤1％電壓穩定度：隨機波動，電源電壓變化±10％時≤1％過載能力：空載電壓可超出額定電壓10％使用10分鐘充電電流為1.5倍額定電流工作方式：間斷使用，一次連續時間長為30分鐘工作環境：電源：單相交流50HZ 220V±10％溫度： 0~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下四、產品結構（1）控制箱面板結構（2）．倍壓筒結構示意圖 1．高壓引出接線柱（可連接微安表或限流電阻） ．倍壓筒頂蓋3．倍壓筒體4．接地端子 5．中頻輸入連接端子6．底座

阿拉善直流高壓發生器安 全 警 告● 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。● 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點，當更換試品和接線時應先將兩個電源斷開點明顯斷開。● 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書所示一點接地。● 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，直接接上地線放電。● 如做容性負載試驗時，一定要接上限流電阻。● 直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小一般不會對人造成傷害。● 試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。

阿拉善直流高壓發生器 故障檢查與處理現 象原 因處 理1電源開關接通后綠燈不亮且風扇不轉。1 電源線開路。2 電源保險絲熔斷。更換電源線。更換保險絲。2按綠色按鈕綠燈不亮。調壓電位器未回零。電位器回零。3按綠色按鈕綠燈亮，一升壓綠燈滅，紅燈亮。高壓輸出端搭地試品短路。檢查輸出電纜。檢查被試品。4升壓過程中綠燈滅，紅燈亮。試品放電或擊穿，過壓或過流保護動作。檢查被試品。重新設置整定值。七、產品成套性1．控制箱 1臺2．高壓倍壓筒 2節3．使用說明書 1份4 ．備用保險絲 若干5．電源電纜 1根6．專用接地線 1組7．放電棒 1根8．水電阻或限流電阻 1根9 微安表 1塊八、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。九、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見。

阿拉善直流高壓發生器產品功能說明（1）．控制箱面板示意圖1．控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。2．中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜壓下插頭順時針方向轉動到位拆線時只需逆時針轉動電纜插頭。3．過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。4．電源輸入插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶保險管。)5．?dāng)?shù)顯電壓表：數字顯示直流高壓輸出電壓。6．?dāng)?shù)顯電流表：數字顯示直流高壓輸出電流。7．電源開關：向前按下，電源接通，紅燈亮。反之為關斷。8．黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮?xí)r有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75％，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。9．綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。10．紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅紅亮，高壓回路切斷。 11．電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。（2）．倍壓筒示意圖 1． 高壓引出接線柱（可連接微安表和水電阻或限流電阻） 2． 均壓球3． 倍壓筒體4． 接地端子 5． 中頻連接端子6． 底座（3）試驗回路連接圖

阿拉善直流高壓發生器操作步驟如做容性負載時，應接入限流電阻1試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。3.電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。4.空載升壓驗證過電壓保護整定是否靈敏。5.接通電源開關，此時紅燈亮，表示電源接通。6.按綠色按鈕，則綠燈亮，表示高壓接通。7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現象及聲響。8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。

阿拉善直流高壓發生器直流高阻箱使用說明書一、用途直流高阻箱，適合工廠、學校和科研單位應用在交直流電路或電子線路中，作為精密可調的阻抗元件、橋臂元件，或者對中高阻電橋、兆歐表、絕緣電阻測試儀等儀器進行整機校驗之用。二、主要技術指標1、本電阻箱調節范圍為0～1110MΩ。2、本電阻箱小步進值為1 MΩ。3、電阻箱的參考溫度和標稱溫度應符合以下規定：參考范圍：20±0.5℃標稱范圍：20±0.5℃4、電阻箱的參考相對濕度和標稱相對濕度范圍應符合規定：參考范圍：40％～60％標稱范圍：25％～75％5、電阻箱的額定功率不小于0.5W。6、在參考條件下每只十進讀數盤的準確度應符合表1要求：表1十進盤（Ω） ×1M ×10M ×100M準確度（％） ±2 ±2 ±27、電阻箱的電路與外殼金屬之間的絕緣電阻大于500MΩ。8、電阻箱的電路與外殼金屬之間應能耐受45～65HZ交流電壓2000V，歷時一分鐘的試驗不擊穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事項1、在使用電阻箱之前，應先將各開關旋轉幾次，使儀器接觸穩定。2、電阻箱在使用時不可超過標稱功率。3、電阻箱應貯存在環境溫度為10～℃、相對溫度不超過75％、有遮蔽的環境內，空氣中不應含有腐蝕氣體，儀器也不應與不良的雜質接觸：避免太陽光直射到儀器上。四、附則1、在用戶遵守使用及保管規則條件下，從交貨檢定日起1年內，電阻箱如果出現質量問題，我們將無償為用戶維修或更換：并承諾提供終身維護服務。2、產品中附有說明書一份，產品合格證一份，裝箱單一份。

阿拉善直流高壓發生器應用范圍系列直流高壓試驗器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。是青島天正華意電氣設備有限公司主要生產高壓設備技術特點１、機箱采用國際通用型機箱，立臥兩用。２、采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。3、測試功能強大、遙信、遙測測試功能；站內、站間SOE測試功能；GPS對時模塊可實現對綜自系統遙信、遙測響應時間的測試，PPS誤差測試4、采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1％。5、 全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓電流誤差1％±1個字。6、 升壓電位器零起升壓。7、 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1％。8、 過壓保護采用拔碼設定，一目了然，誤差±1％。

阿拉善直流高壓發生器如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)13.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。14.保護動作后的操作在使用過程中發現綠燈滅，紅燈亮，電壓下降，即為有關保護動作。此時應關閉電源開關，面板指示燈均不亮。將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電后才允許再次打開電源開關。重新進行空載試驗并查明情況后可再次升壓試驗。六、故障檢查與處理現象原 因處理1電源開關接通后綠燈不亮且風扇不轉。1 電源線開路。2 電源保險絲熔斷。更換電源線。更換保險絲。2按綠色按鈕綠燈不亮。調壓電位器未回零。電位器回零。3按綠色按鈕綠燈亮，一升壓綠燈滅，紅燈亮。高壓輸出端搭地試品短路。檢查輸出電纜。檢查被試品。4升壓過程中綠燈滅，紅燈亮。試品放電或擊穿，過壓或過流保護動作。檢查被試品。重新設置整定值。七、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4 ．備用保險絲 若干5．電源電纜1根6．專用接地線 1組7．放電棒 1根8．水電阻或限流電阻1根9 微安表1塊八、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。九、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見。

阿拉善直流高壓發生器 直流高壓一體化發生器青島天正華意電氣設備有限公司一、用途本產品為電力電纜故障檢測用高壓沖擊電源。可適配各種型號的電纜故障測試儀使用。操作極為方便，便于野外現場測試。是各大型企業、廠礦、電力部門必不可少的檢測用設備，是傳統檢測設備的換代產品。二、產品特點1.集成一體化設計。操作簡便、搬運方便，提高了性、可靠性和穩定性。2.采用新型電動調壓器及新型PT，使儀器具有輸出功率大、控制方便等特點；3.獨特的球隙控制設計，用戶使用遙控器方便地調整球隙間距，給出參考電壓（1MM ≈3KV），極大地方便客戶使用。4.采用全遙控器操作，更加方便，按鍵少，操作簡便、直觀、。5.具有高壓脈沖電流取樣輸出，方便用戶使用。6.高壓放電電壓顯示，采用常用指針表頭，顯示穩定直觀。7.具有高壓工作指示燈，提醒用戶當前狀態，提高使用性。
