定制電機定子測試系統_精選廠家

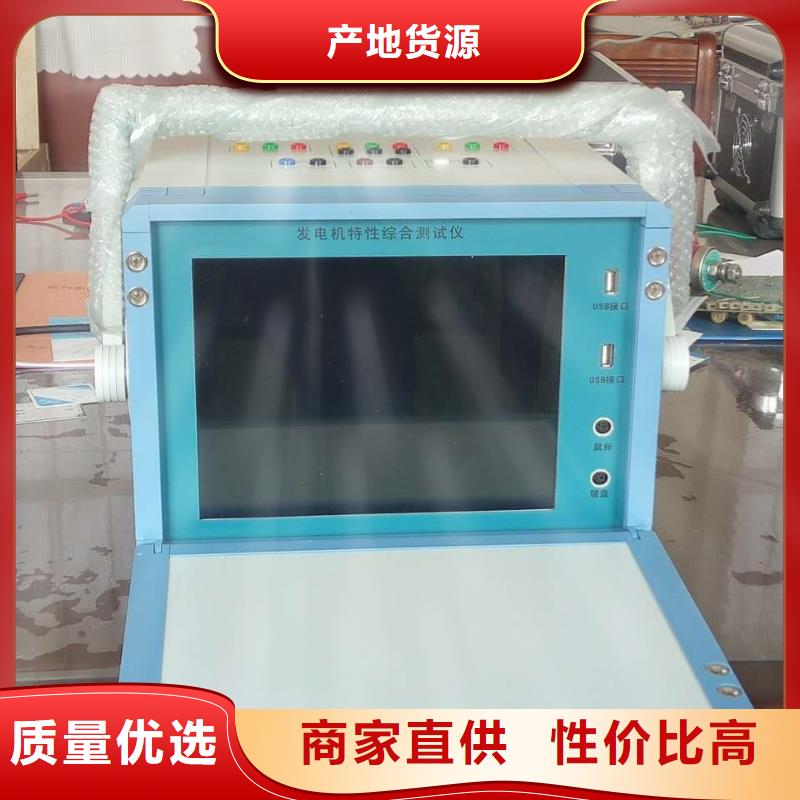

阿拉善發電機特性綜合測試儀特性類試驗特性類試驗，是指在標幺制的X-Y坐標系中，記錄兩組參量的特性曲線。典型的特性類試驗包括發電機空載、發電機短路等。試驗過程可以區分上升、下降過程，也可以只進行上升過程。試驗中同時手動錄制穩態點，并在試驗后進行曲線擬合。?試驗模板進行試驗前，特性類試驗需要設置綁定的參量、坐標系等內容；這些基本的試驗設置項稱為“試驗模板”。錄波儀軟件附帶常用的特性類試驗模板，用戶也可以創建自己的模板。由“電氣試驗/特性類試驗”，進入“試驗模板”頁面，如圖26所示：圖26?試驗設置在打開的試驗模板列表對話框中選擇要編輯的模板，并點擊“編輯”。會彈出“特性類試驗”的設置頁面，如圖27所示：圖27在此頁面中編輯模板。試驗名稱：為此類試驗命名，也就是模板名；全部模擬量：列表中的參量來自錄波儀的模擬量有效值，包括派生量，模板設置中的、為參量選擇、刪除退出按鍵。X 軸：需選擇X軸的綁定參量（多選三個），并定義X軸的名稱、刻度數以及值（標幺值）。Y 軸：需選擇Y軸的綁定參量（多選三個），并定義Y軸的名稱、刻度數以及值（標幺值）。X軸（橫軸）、Y軸（縱軸）均采用規一化值（標幺值）。X軸、Y軸可分別綁定1-3個參量，由綁定的參量取平均值后繪制試驗曲線。試驗過程：如果試驗要進行上升、點、下降的過程，請選擇“記錄上升、下降過程”；如果只需記錄上升過程類型的數據關系則選擇“僅記錄上升過程”。同步記錄參量：除了直接參與X-Y特性曲線繪制的參量外，試驗程序還可以同時顯示、記錄其它參量的實時值。

<阿拉善>天正華意電氣設備有限公司

阿拉善發電機特性綜合測試儀用戶手冊版本號：V1.0.0 手冊內容有可能因技術升級或修正錯漏而變更，恕不另行通知。 若認為本手冊部分內容闡述不清，希望您能致電給我們，在此先行表示感謝。沒有本公司書面同意，本手冊的全部或部分內容不得抄襲、改編、或以任何形式的出版、傳播。質量保證 本公司保證所制造的新品儀器均經過嚴格的質量確認，并保證完全符合本手冊所給出的規范和特性，同時保證在出廠一年內，如有發現產品的制造瑕疵或器件故障，本公司負責免費給予修復。但是如果用戶有自行更改電路、功能，或未按照規范操作而發生異常狀況，本公司不提供免費保修服務，視實際狀況收取維修費用。在一年的保修期內，請將故障儀器送回本公司維修中心，本公司會予以及時、妥善修護。

定制電機定子測試系統_精選廠家

阿拉善發電機特性綜合測試儀概述多功能電參數現場分析儀是通過在線檢測單相/三相電能表、計量裝置的綜合誤差從而初步判斷該裝置是否存在故障，并能準確找出故障點的綜合檢測儀器。該產品保留鉗型萬用表的外形，增加了多種電力系統專用功能，體積小，功能齊全，使用更方便。在使用本儀表前，請仔細閱讀使用說明書并請注意有關工作準則。二、工作準則使用注意事項2.1 當儀表或測試表筆外觀破損時，請不要使用。2.2 儀表只有和所配備的測試表筆一起使用才符合標準的要求。2.3 手握鉗表測量時，應將手指放在表身的護環后面。2.4 當屏幕顯示時，表示低電量，請及早更換電池，避免錯誤讀數。2.5 當長時間不使用時，請將電池取下，并避免存放于高溫高濕的地方。三、功能及特點3.1 電流回路測量均由高精度鉗型電流互感器完成。3.2 在線校驗單相電能表(帶CT或不帶CT)電表誤差。3.3 可在線用實測電能的瓦秒法檢測高壓和低壓單/三相電能表(帶CT或不帶CT)基本誤差及綜合誤差。3.4 在不停電，不改變計量回路接線的情況下檢測出計量裝的各種故障。3.5 測量電壓、電流、功率、相角、功率因數、頻率等多種電參量。3.6 實時測量低壓計量裝置的CT變比。3.7 顯示單三相相量圖，方便查找現場接線錯誤。3.8 可顯示電壓、電流的波形圖，方便進行1-24次諧波分析。3.9 體積小、重量輕，操作簡單。3.10 手動校驗單項電能表誤差，無需手動開關，使用確認功能鍵即可完成。3.11 使用中文液晶顯示，界面友好操作方便。

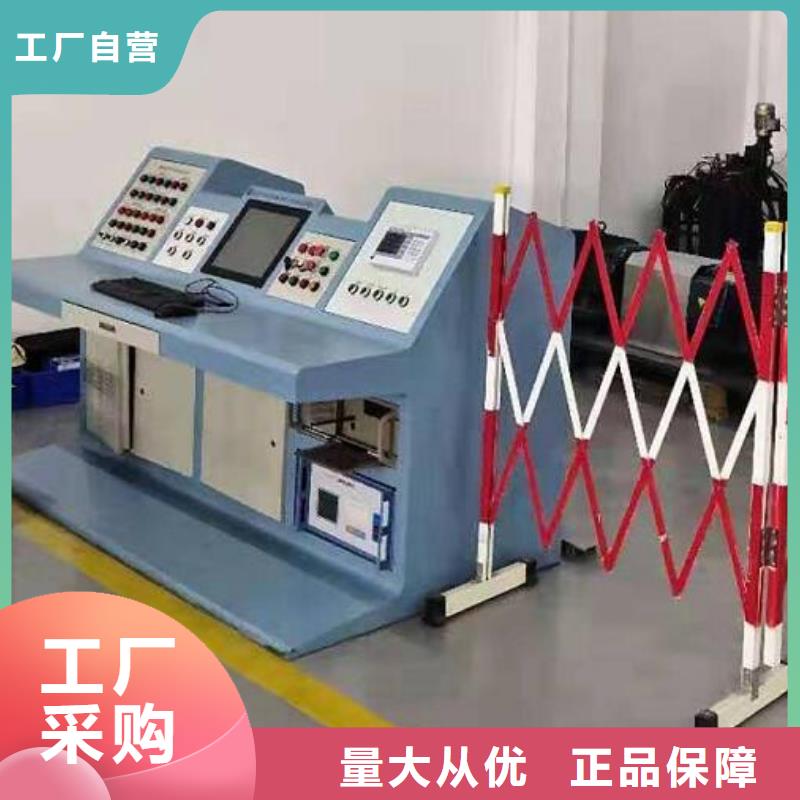

阿拉善發電機特性綜合測試儀可根據貴公司實際及要求更改一些內容1、標準參數設置與輸入功能該設備軟件系統可通過預先輸入的質量部門提供的各種型號電機的合格范圍參數，在自動測試過程中調入標準參數自動判斷被試電機合格與否。型號相同、電壓不同或極數不同的電機在參數數據庫中均按不同型號對待，單獨存儲。諸如這種對應電機型號的電機參數，數據庫中可存放上萬條記錄，完全可以容納用戶所有型號電機的參數。該界面還提供參數記錄新建、刪除、編輯、查找等功能。2、測試過程控制功能軟件系統在接線完畢、按下啟動按鈕后，可以按照設定好的測試內容與線路對電機執行自動測試。測試項目合格時：繼續下面的測試項目，如直流電阻項測試合格，則繼續絕緣電阻測試。3、編號管理功能可以根據型號類型保存相應的電機編號，并在測試時自動遞加。電機編號：在沒有新的編號前，按電機型號順序遞加，例如：前天測試電機為90S2后，一臺電機編號為050032，到昨天沒有此型號電機，測試其它型號電機，到今天下午才測試此90S2電機，如果不輸入新的編號，則測試臺電機的編號應為050033，以此類推。4、測試結果的保存功能系統軟件客隊自動測試結果進行自動保存，還可對不合格電機的數據有選擇的保存。4.1系統軟件自動將測試結果進行保存，測試合格數據直接保存，不合格電機的數據有提示，保存或刪除，以防人為因素造成的不合格。4.2 測試結果按型號、編號及日期進行分類保存。4.3 測試數據統計：按日、月或選定的時間段進行合格率統計，不合格數據分項目統計，電氣數據分以下幾種：4.3.1 直流電阻：超上限、超下限及三相不平。4.3.2 絕緣電阻：絕緣電阻下限。4.3.5 空載試驗：電流超上限、下限及三相電流不平衡，空載損耗超上限及下限。4.3.6 工頻耐壓：泄漏電流超上限5、測試結果檢索功能有相應的數據管理界面，可以通過時間、型號及編號等方式對數據進行檢索。6、測試報告打印功能6.1如果無說明，按電機型號、日期及編號順序形成固定表格形式，也可按型號、日期及選擇編號形成表格

<阿拉善>天正華意電氣設備有限公司 定制電機定子測試系統_精選廠家

阿拉善發電機特性綜合測試儀硬件特點儀器的硬件系統特性和技術參數如下：1 48路低電壓／電流模擬量采集，電壓輸入范圍-10V~10V，-200V~200V，-400V~400V，電流輸入范圍-20mA~20mA，1路模擬量-100mV~100mV輸入通道（100mv通道允許輸入電壓10M第二章 儀器組成2.1硬件組成圖2 儀器面板便攜式錄波儀的儀器實物如圖1所示。儀器面板的詳細結構如圖2所示，面板上的區域功能如下。1）區域1是試驗接線區，所有的試驗接線都在該區域完成，對應的通道一次為:第1組模擬量通道 CH1 對應U1COM1I1第2組模擬量通道 CH2 對應U2COM2I2第3組模擬量通道 CH3 對應U3COM3I3第4組模擬量通道 CH4 對應U4COM4I4第5組模擬量通道 CH5 對應U5COM5I5第6組模擬量通道 CH6 對應U6COM6I6第7組模擬量通道 CH7 對應U7COM7I7第8組模擬量通道 CH8 對應U8COM8I8第9組模擬量通道 CH9 對應U9COM9I9第10組模擬量通道 CH10 對應U10COM10I10第11組模擬量通道 CH11 對應U11COM11I11第12組模擬量通道 CH12 對應U12COM12I122）區域2是電流通道保險，每個電流通道都裝有0.2A的保險管3）面板的右邊是12.1寸觸摸顯示屏，可以通過觸摸屏完成對儀器的所有控制。4）右下方展示了儀器的面板鍵盤，接盤結構如圖3所示，詳細的按鍵功能

<阿拉善>天正華意電氣設備有限公司 定制電機定子測試系統_精選廠家

阿拉善發電機特性綜合測試儀滅磁時間常數 對于發電機滅磁時間常數的計算，需要選擇試驗曲線起始點，即曲線上開始下降的那一點，用對話框中基點提示框中的箭頭來選取，同時觀察曲線上十字叉的走向和對話框中基點值的變化，系統會自動計算出起始點到0.368處的滅磁時間超調量δ 對于發電機零起、階躍試驗的分析計算，需要選擇試驗曲線起始點和穩定后的位置點，系統會自動給出超調量δ，調整時間t。對于10％階躍試驗，還要告訴系統具體試驗類型，如果是－10％階躍，則選取對話框中的負10％階躍。波動次數要求用戶根據波形的分析變化來填入，而非系統自動填入。對于系統給出的數據錄入功能，使用時要注意，對于同一機組同一次檢修后的不同試驗類型，在時間的輸入上要有間隔區別，那怕是分鐘上的區別也可以，防止不同試驗數據沖消。本系統還有數據編輯功能（數據編輯功能的使用是防止用戶在數據輸入時的疏忽，以備修改使用）、數據打印以及波形打印功能，其操作很方便，每一步都有相應提示，這里不再贅述。對于試驗參數的變比，如果是通過PT、CT 得到的二次量或通過直流分流器得到的75mV量，則在變比中填入一次量值，系統會自動得到變比值，如發電機定子電壓Uab一次到二次的PT標稱值為10500/100，則在變比中直接填入10500。如果是將直流勵磁機（發電機轉子）的電壓Uf直接接入，變比添1。如果是交流勵磁機定子電壓Uabf直接接入，則變比填100。

<阿拉善>天正華意電氣設備有限公司 定制電機定子測試系統_精選廠家

阿拉善發電機特性綜合測試儀如果是已有電廠，接著再選擇要試驗的機組號；如果沒有要試驗的電廠或機組，則選擇添加電廠和添加機組按鍵，以及勵磁方式（機端勵磁或旋轉勵磁）如果是機端勵磁，則在記錄發電機空載和短路曲線時，必須將發電機轉子電流（勵磁電流）接入If通道。如果是旋轉勵磁，則在記錄發電機空載和短路曲線時，必須將勵磁機轉子電流（副勵磁電流）接入ILf通道。對于不選用的直流通道，用短接線短接。在測試界面的菜單欄中選擇選項→系數表，出現以下畫面。這個表中的數字在儀器出廠前已填寫好，用戶不要輕易改變。如果發現某個通道的數據有偏差，可通過修改這個表中相應通道系數達到校正的目的。校正方法在后面有介紹。六、 發電機測試選擇好要做試驗的機組后，在試驗界面的菜單中選擇任務→試驗然后會進入一個試驗選項，根據將要進行的試驗，進行選擇，界面如下：從中選擇將要進行的試驗類型，接著選擇要測量的參數、一次到二次的變比、一次值的額定值。精度指的是保留小數點后的位數。在交流參數表中選擇要記錄的參數后，點擊下一步，進入直流量的選擇表，選擇完記錄參數后，然后點擊下一步，進入啟動方式的選擇和顯示界面設置。變比的設定：在上面交流參數表格中，均填入一次值，系統自動求變比；在下面的直流量表格中，Uf變比直接添1，If（發電機轉子電流）和Ilf（勵磁機轉子電流）添分流器原邊值。參數的選擇：發電機空載、短路試驗除了要選擇發電機定子參數外，還必須選擇If（發電機轉子電流，機端勵磁時選）或Ilf(勵磁轉子電流，旋轉勵磁時選)，發電機滅磁、零起、10％階躍試驗可只選擇發電機定子參數，也可在選擇發電機定子參數的同時選擇勵磁電壓勵磁電流和副勵磁電流。對于以時間為參變量的試驗（零起試驗、10％階躍試驗、滅磁試驗）可選擇人工啟動方式或自動啟動方式，界面如下

<阿拉善>天正華意電氣設備有限公司

阿拉善發電機特性綜合測試儀技術性能4.1 整機精度1.0級4.2 電壓輸入范圍：2~600V鉗型電流互感器輸入范圍：鉗表0.2~350A4.3 相位測量范圍：0~359.9°4.4 工作電源；兩節1.5V 電池4.5 環境溫度：-20℃~ ＋55℃4.6 絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩb、工作電源輸入端對外殼之間承受工頻2KV（有效值）歷時1分鐘試驗。4.7 體積：長×高×寬 220×30×60（mm） 重量：0.2kg五、面板說明5.1 面板布置圖〔見附表1〕UA(紅)為電壓輸入回路火線端鈕UN(黑)為零線端鈕。鉗形互感器正面為電流流入方向L1。5.2 鍵盤說明5.2.1 【OFF】、【ON】鍵，當指向【ON】時，儀器開機；當指向【OFF】時關機。5.2.2【HOLD】鍵：當界面為測量參數時，按【HOLD】鍵可以鎖定該界面不再刷新，此時界面右上角出現“H”。5.2.3【F1】、【F2】、【F3】：儀器操作鍵。具體操作方法如下：①當界面上邊沒有任何提示，則默認為【F1】鍵為返回鍵，【F2】鍵為向下翻頁鍵，【F3】鍵為確認鍵。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科遠公司電話 3320108按【F3】鍵可以進入主菜單② 當界面顯示如下時，各鍵則代表它下面的提示。此時，按【F2】鍵↓，可以向下循環選擇進入子菜單，按【F1】鍵、可以返回上一級菜單，按【F3】鍵進入到所選中的功能菜單。【返回】 【↓】 【確認】參數設置參數測量電表校驗【返回】【確認】C T變比波形分析相位分析③背光燈鍵：在任何界面下，長按【F2】可以打開背光燈。

定制電機定子測試系統_精選廠家

阿拉善發電機特性綜合測試儀TH-2B發電機特性綜合測試系統是專門為發電廠發電機組大修后電氣啟動試驗而設計的，它可完成發電機的各種特性曲線（發電機空載、短路、滅磁、零起、±10％階躍、頻率試驗以及勵磁機的負載試驗等）的實時測量和分析，具有測量信號多、精度高等特點。二、技術特點1.采用標準接口，以適應各類電廠（火力發電廠、水利發電廠、核能發電廠等）的需要。2.可進行自動采集數據，也可進行交互式采集數據。3.實時繪制特性曲線，使測試更直觀。4.可進行波形對比，將實測數據和歷史數據進行同坐標對比，以利于判斷。5.檢測數據穩定、、可靠，從而能正確判斷電機的檢修情況，以確保發電機正常運行。6.采用圖表輸出方式，更易于分析判斷和存檔。7.采用工控機主板，大屏幕液晶顯示器與測試單元一體化設計，可靠性更高8.本系統程控化程度高，大大降低了測試復雜度，提高了工作效率和性。9.6路電壓信號處理采用先進的電磁感應、光電隔離原理，測試精度高，響應時間快、性能穩定。輸入與輸出完全隔離，隔離電壓大于3KV，過載能力可持續2倍于標稱電壓（3相150V、3相750V），輸入阻抗大于150KΩ（或750 KΩ）。10.3路電流信號處理采用鉗式電流傳感器，現場接線方便、，測試精度高，響應時間快、性能穩定。輸入與輸出完全隔離，隔離電壓大于3KV，可持續過載能2倍于標稱值，瞬時20倍60秒過載。

定制電機定子測試系統_精選廠家

阿拉善發電機特性綜合測試儀通道率定是指設定采樣通道實測信號值和真實物理量的對應關系，選擇正確的信號通道類型（電壓或電流）以及設定通道采樣的檔位，在軟件主界面點擊“通道率定”按鈕出現圖9所示界面。對于模擬信號采集通道CH1CH2CH3CH4…..CH12，可以選擇通道信號類型，信號類型可以是電壓或者電流，選定通道類型后儀器將采集點切換到對應的物理通道，如果選擇電壓信號則對應的電流通道信號將不會被采集，選擇電流信號則對應的電壓信號通道不會被采集。如果選定的信號為電壓信號還需要選擇信號的量程，儀器電壓通道采集分為10V/200V/400V三檔。注意：試驗過程中一定要正確的選擇信號的量程以免通道過電壓選定模擬通道類型以后設定兩個采集點和真實物理量的對應關系，一般情況下應盡量選擇傳感器的零點和滿量程點，傳感器都是線性變換，對于電壓輸出型傳感器，如果傳感器輸出電壓為V1時對應的物理量為R1，率定點2為10，100則試驗過程中儀器會自動顯示真實的導葉開度百分數值。用戶也可以選擇對指定的通道進行自動率定，選擇自動率定后出現圖10所示畫面在此窗口點擊啟動后，儀器自動采集當前通道的電壓值顯示在通道數值項，用戶只需要在待校驗的率定點輸入對應的物理量值即可，當兩個率定點都獲得數值后，當前通道校驗完成。如果在點擊啟動前選擇了交流有效值，則率定點的通道數值項將顯示信號的交流有效值否則顯示直流平均值。圖10 自動率定界面注意： 當通道1選擇檔位為100mV，且通道1/7的檔位置于10V時，儀器通道1的輸入范圍是-100mV~100mV，否則100mV檔位電壓選擇失效，100mV檔位電壓選擇僅在發電機短路試驗，空載試驗和勵磁特性試驗時有效，其他試驗選擇無效。當選擇100mV檔位時CH1通道運行輸入的電壓小于20V3.7 試驗數據導出儀器所保存的所有試驗數據文件和試驗報告文件都可以通過移動存儲設備（U盤或移動硬盤）導出.儀器中所有的試驗文件都是圍繞試驗模板程序而組織的，所以如果要查看某個試驗的存儲文件，必須首先從試驗選擇主界面進入對應的試驗模板程序，然后在試驗模板主界面點擊“讀取：按鈕則會出現如圖11所示界面。
