高壓穿墻套管在與高壓電器進行配合使用的時候，帶來了非常大的范圍控制，而且該產品就是在特殊的環節當中起到非常重要的效果，同時在整體設計當中，如果需要設計非常大型的電路，就有可能會遇到一些具有阻隔的物體，或者是含有水的地方，這個時候我們就要使用這種裝置來進行幫助，電路導線是否能夠正常的進行正常的防止這些阻礙的路線，能夠順利的形成一個正確的閉合的回流，因為這樣的話，才能夠保證電路在使用的時候正常的運行。而且，使用這款產品，除了用在讓導線通過，墻壁隔板，還有其它的機械外殼以外，該產品需要使用到防護設備，還能夠與其他的裝置進行更加合理的配合。高壓穿墻套管，拒絕圓的形狀，能夠起到絕緣和隔絕的作用，而且保證了電力系統的運行，在經過長時間的使用以后，也要定期進行檢查，防止萬無一失，保證絕緣護套的絕緣相，防止出現損害或者是缺陷，采用相應的措施來進行維護和檢修，保障可靠的運行。而且這款產品決定了它們的可口程度，好的絕緣效果就會失眠，姐見面十分強烈，不會導致電力設備受到損害，在外部的傷害下，該產品也可以分為兩種，一種能夠繼續使用，一種不能接著使用，所以說該產品的質量應該定期的檢查，防止保護作用的時候再進行使用，這樣萬一出現狀況，就會帶來不必要的麻煩。

當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。高壓穿墻套管又稱做高壓穿墻管，防水套管，墻體預埋管，防水套管分為剛性防水套管和柔性防水套
墻套管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器中，作導電部分穿國墻壁或其它接地物的絕緣和支持用。套管適用于環境溫度-40℃-40℃，不適用于在足以降低套管性能的條件下以及套管性能的條件下以及套管戶內部分表面凝露情況下使用。  當套管環境溫度高于+40℃，但不超過+60℃，套管的工作電流建議按環境溫度每1℃，額定電流負荷降低1.8℃.   當套管在環境溫度高于+40℃以及符合GB12944.1第5.1條中規定的高允許發熱溫度的情況下使用時，允許其工作電流長期過載，建議按環境溫度每降低1℃，額定電流負荷增加值不應大于額定電流的20%.   套管按使用場所可分為：戶內普通
型、戶外-戶外普通型、戶外-戶內耐污型、戶外-戶內高原型、戶外-戶內高原耐污型5種類型.   戶外-戶內耐污型適用于安裝地點海拔不超過1000m地區，但安裝地點應是無明顯污穢地區.   戶外-戶內高原型適用安裝地點海拔為3000m以下地區.   戶外-戶內高原型耐污型適用安裝地點海拔為3000m以下的污染地區.   套管按所使用導體材料又可分為鋁導體、銅導體以及不帶導體（母線式）的三種類型.額定電流1500A及以下銅導體的穿墻套管作為過度產品，其主要尺寸及特性按GB12944.2附錄B的規定.其型號字母B表示強度等級為7500N.其它各類套管的彎曲強度等級分類如下，母線穿墻套管的使用電流決定用

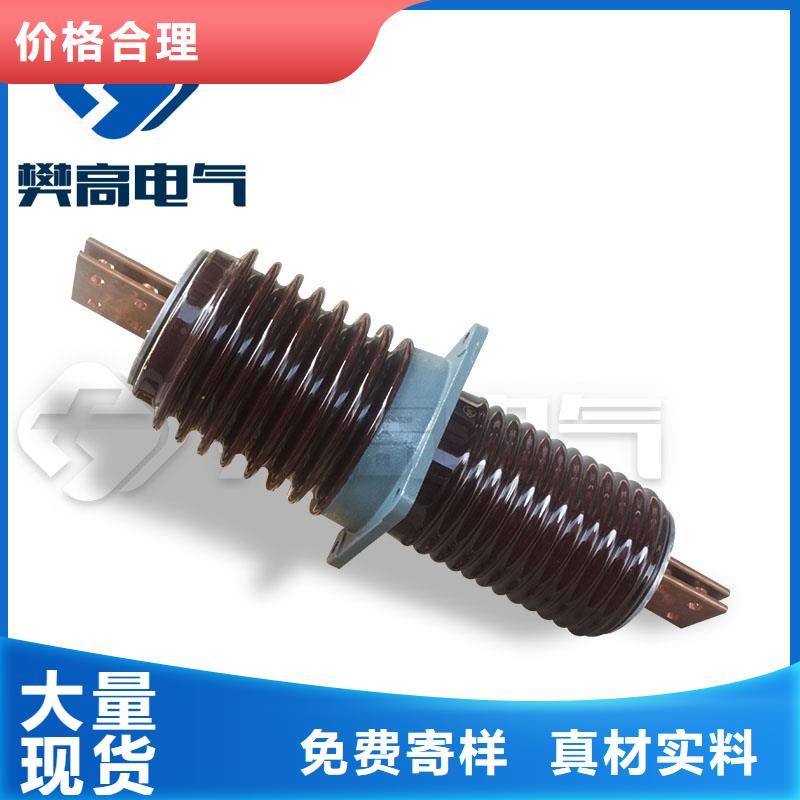

戶采用的母線尺寸 二、結構簡介   套管有瓷套、安裝法蘭及導電部分裝配而成，母線穿墻套管不帶導點部分.瓷套與法蘭固定方式，除35kV高原型以及部分耐污型產品采用機械卡裝外，其余均用水泥膠合劑膠裝；銅志電桿采用定心墊圈和螺母固定，銅、鋁導電排采用定心墊圈和開口銷固定，對母線穿墻套管所帶安裝用夾板，出廠時未加工開口尺寸，以便用戶根據實際選用的母線規格型式自行確定開口尺寸.瓷件表面一般上棕釉.安裝法蘭一般采用灰鑄鐵，但電流等級為1500A及以上產品的法蘭、端帽及定心墊圈采用硅鋁合金，以降低套管在長期工作下的發熱溫度，各種黑色金屬附件表面涂灰瓷漆.  

 高壓穿墻套管大家了解嗎？這款產品都是通過防水套管瓷件和金屬的附件加工制作而成的照的應用，在不同的領域當中，在使用的過程當中也有著非常突出的表現，應用在了建筑化工自來水不同的行業當中。該產品的型號和符號都代表了什么呢？今天我們就具體的了解一下。
 高壓穿墻套管也叫做高壓穿墻管，有著不同的型號和符號，所以說這些產品的型式代號，結構的特征代號和設計的序號，都是根據額定電壓和額定電流安裝方式的代號來進行表示的，所以說這款產品在運行的過程當中也有著一定的要求，需要在額定的電壓下運行的需求，在額定電壓運行當中，如果電壓可能會超過額定的電壓，所以說該產品需要選擇高點的。一般的產品適合用在一千米以下的高度當中，一千米及以上的高度，該產品也要按照規定來進行帶絕緣的試驗電壓的矯正。而且產品安裝的角度也是需要注意的，如果是垂直安裝的話，周線和垂直線的安裝夾角應該是小于或者是等于30度，如果是水平安裝的話，找線和水平線的安裝夾角應該是小于或者是等于15度。

套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。 三、用途及分類 穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。 穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。 當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。 戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。 穿墻瓷套管的各項性能符合 GB12944.1《高壓穿墻瓷套管技術條件》的規定。 四、型號說明 五、安裝使用說明 1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃~＋40℃，海拔不超過1000m之電站及變電所配電裝置。 2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。 3.穿墻瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時采取臨時均壓措施。 4.安裝母線穿墻瓷套管的墻孔應按其法蘭加強筋大尺寸開孔。 穿墻套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。 (Indoor installation)當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
