阿拉善油介質損耗及體積電阻率測定儀生產銷售

阿拉善介質損耗測試儀功 能：打開此開關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。注意：當電源錯誤接線使用交流380V輸入，打開此開關，此時液晶屏沒有亮，可以看到開關指示燈亮，并且可以聽到儀器內部發出蜂鳴聲音。此狀態時，儀器內部啟動保護模塊，請立即斷開電源，檢查電源接線。 4.4、電源輸入插座安裝位置：如圖4—1—④。功能：提供儀器工作電源。(AC 220V±10％)接線方法：使用標準插座與市電或發電機相連接。(發電機輸出零線接地)注意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。 4.5、標準電容器輸入Cn插座安裝位置：如圖4—1—⑤。功能：外接標準測試信號；正接法多通道測試為第1通道信號。接線方法：外標準測試時電纜芯線接標準電容測試端，電纜屏蔽層接標準電容器屏蔽極。外標準測試時不管是正接法還是反接法測量，標準電容器接線方法不變。此方式用于外接高電壓等級標準電容器，實現高電壓介質損耗測量。4.6、試品低壓輸入Cx插座安裝位置：如圖4—1—⑥。功能：正接法單通道輸入被試品測試信號；正接法多通道測試為第2通道信號。接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。注意： 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭 連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。

阿拉善介質損耗測試儀溫度信號線置于油杯中心部位的插孔內；2、將地線與設備連接完好，接通電源線，打開電源開關，設備會自動進入主界面如圖3，圖33.做試驗之前，先要將油樣注入測試油杯內，油杯有兩個口，一個（粗）是注油口，一個（細）是液位管，用于顯示液面的高度，我們?cè)谧⒂椭皯?yīng)打開主界面中的漏油開關，讓被測油樣將油杯進行一下沖洗，點開漏油開關，開關前面會顯示√，將待測油樣緩慢導入油杯，油樣會自動由排液管流出，當清洗完畢后點擊漏油開關，關閉排油系統，當油樣進液口和液位管高度持平時即可。4、在圖3 界面下，按試驗條件鍵，設備進入下一級菜單如圖4；圖45、在圖4界面中，可以分別對試驗參數進行設置，圖中是設備的默認參數，如需改動，只要點擊需要改動的參數，就會自動彈出一個小鍵盤，如圖5，在小鍵盤中直接輸入需要的參數并點擊小鍵盤上的確認鍵即可，選擇打印的時候只要點擊光標處就可以在是和否之間切換。設定好后點擊確定即可回到圖3主界面。圖56、在圖3界面下，點擊空杯測試進入圖6，空杯測試主要是對油杯注油前的干凈程度和裝配進行驗證，可以選擇介質損耗因數和相對電容率及體積電阻率，點擊測試項目前面的光標即可選擇測試還是不測試。空杯介損值越小越好，在圖6中選擇完測試項目后點擊確定后即可進入圖7，圖7中設備可以在設定的90℃進行測量，也可以點擊立即測試，在當時溫度下測量。圖6圖77、空杯檢測完畢沒有問題后，將油杯的內電極取出置于油杯架上，取40ml待測油樣置于油杯中（注意：注入油樣時一定注意不能出現氣泡，應沿著杯壁緩緩注入），油樣注入后，再將油杯的內電極慢慢的放到位。

阿拉善介質損耗測試儀注 意：測試時請保持接地良好，注意。五 使用說明5.1、主菜單打開電源開關，進入主菜單（如圖5—1）。界面上方為狀態提示欄。從左往右分別為：①測試主機與手持終端之間的2.4G無線信號，10表示信號強；②測試主機高壓?jiǎn)卧姵仉娏浚虎蹨y(cè)試主機低壓?jiǎn)卧姵仉娏浚虎苁殖纸K端電池電量。第二欄右側為日期時間顯示。中間區域?yàn)楣δ馨存I區，可自行選擇需要的功能點擊進入。圖 5—15.2、測試界面首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“正接法”或“反接法”選項，進入下一級測試菜單（如圖5—2）。個表格為狀態顯示區。只要儀器正常開機就一直實時檢測外部高壓電壓、測試電流、外高壓頻率。測試過程中狀態顯示區數據停止更新，在結果顯示區繼續顯示。第二個表格為結果顯示區。點擊右下角“啟動”按鈕儀器會自動進行一次測試，并將結果顯示在表格中。測試完成自動保存結果數據。單次測試時長大約45秒。圖 5—2HV：外部高壓電壓值，單位KV。Ix：測試電流值，單位mA、A。f ：外部高壓頻率，單位Hz。Cx：被試品電容量，單位pF、nF、uF。tgx：被試品在當前頻率下的介質損耗值，用％號表示。tg50：被試品頻率換算為50Hz的介質損耗值，用％號表示。PF：被試品在當前頻率下的功率因素。PF：被試品頻率換算為50Hz的功率因素。Pr：被試品功率，單位W、KW。5.3、數據查詢每次測量數據都會自動保存，超大容量?jī)?nèi)存用戶完全不用擔心忘記保存或者測量次數過多而丟失數據。在主界面左側點擊“歷史數據”即可查尋并所有歷史數據。從上往下按照時間順序排列，第0組數據為所測數據往后依次按測試時間先后排列。右側上方顯示累計保存數據組數。想要查看哪組數據，先在左側點擊選取，然后點擊右側的“展開”按鍵即可查看本次測試的全部數據、波形以及測量時的參數設置值。點擊“U盤備份”然后插入U(xiǎn)盤即可把所有數據文件自動保存到U盤中。

阿拉善介質損耗測試儀高電壓介損選“CN50/CN60”方式，需將外接電容參數置入儀器①打開總電源開關（注：內高壓開關不要打開，不要接高壓線）②按“ENT”鍵，光標進入“聯接方式 □ 正接”，按鍵，則可調整為“聯接方式 □ CN50聯接方式 □ CN60”，按“ESC”鍵退出，再按“ □開始測量 ”，出現如下界面：圖14Cn采用科學計數法，如5.000e1＝5.000x10 1 ＝50.00，1.000e2＝1.000x10 2 ＝100.0等范圍 0.000e0～9.999e5 (即 0～999900pF)。tgδ 設置范圍 0～9.999％。按鍵 可以修改數值。③設置完畢后按“ESC”鍵，然后再按“ESC”鍵，開始測量，顯示結果出來后，若需打印結果，按“ENT”鍵。 4、CVT 自激法測量CVT自激法可按下圖接線。如果C1是單節電容，母線不能接地；如果C1是多節電容，母線可接地，C11和C12可用常規正反接線測量，C13和C2用自激法測量。原理接線圖:CVT測量圖15實際接線圖：A：接線盒內末端對地打開，二次接線全部懸空，注意做好記錄，做完測試后還原。B：開介損儀總電源和內部高壓允許開關。C：將光標移至“聯接方式”按“ENT”鍵。按”或”鍵，選為“CVT”。按“ESC”鍵。D：將光標移至“測量電壓”選為1KV，按“ESC”鍵；將光標移至“開始測量”處，按“ENT”鍵，開始測量等待顯示結果。顯示結果出來后，若需打印結果，按“ENT”鍵。E: CVT自激法測量時，可一次接線同時測出C1/C2，無須換線和外接任何配件。CVT自激法可按下圖接線見圖16注意：只有在CVT測試模式下測C1、C2；在正接或反接法下會損壞CVT！！！CVT測量 圖16應注意，高壓線應懸空不能接觸地面，否則其對地附加介損會引起誤差，可用細電纜連接高壓插座與CVT試品并吊起。強烈建議使用高壓插座使用的高壓線用黑色Cx線。

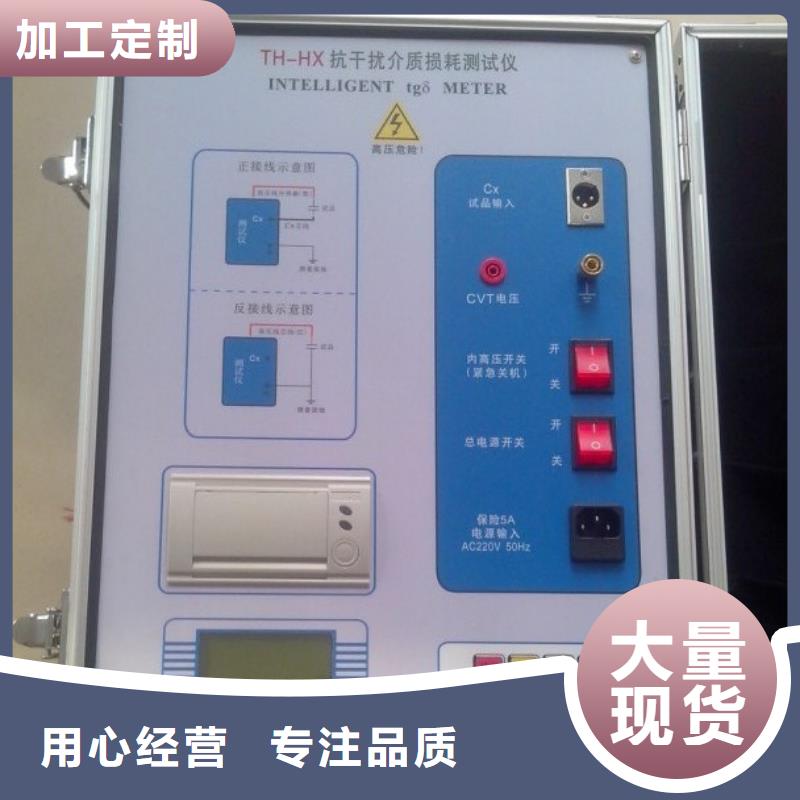

阿拉善介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?0.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點：?超大液晶中文顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?
