交流無間隙氧化鋅避雷器帶電測試儀阿壩 <阿壩>天正華意電氣設備有限公司

阿壩非線性電阻測試儀儀器功能特點：3.1 采用全自動化程控測試技術，能夠對消諧器及非線性電阻進行工頻伏安特性測試，測量精度高；3.2 彩色觸摸式大屏幕圖形化操作界面，中文提示界面，觸摸式按鈕操作，一鍵完成測試，極其方便；3.3 自帶打印機能夠及時將試驗數據自動打印輸出。3.4 可以設定工頻電流，0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA六檔常用電流指標，覆蓋全部常用消諧器電流指標。四、主要技術參數：4.1 儀器適用于對6kV～35kV消諧電阻器電氣特性參數測試，試驗電壓峰值及有效值獨立測量，實時計算顯示出所施加的試驗電壓峰值與有效值之比（標準規范要求的±5%以內為有效測量數據）。4.2 交流輸出：0.3 mA～0.5 mA～1.0mA～3.0mA～5.0mA～10 mA ;4.3 直流輸出 1mA～3mA～5mA～10mA;采用負極性直流電壓輸出，計算非線性系數α，判斷是否在標準規定的范圍內。4.4 測量準確度： AC:±1% DC:±1% 4.5 使用環境：戶內和戶外均可4.6 環境溫度/濕度：-20℃～50℃ 不大于80% RH4.7 電源：內置高能鋰電池供電，充電AC:220V±10%/50Hz。五、消諧電阻器參數測量儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；便攜式耐壓測試儀氧化鋅避雷器檢測儀氧化鋅避雷器測試儀工頻過電壓保護試驗裝置工頻過電壓保護試驗儀氧化鋅避雷器直流特性測試儀氧化鋅避雷器閥片特性測試儀 直流保護電器級差配合測試儀滅磁過電壓保護測試儀消諧電阻器參數測試儀消諧電阻器測試儀消諧測試儀

阿壩非線性電阻測試儀技術指標1.工作電源：AC220V/50Hz；若選配內帶高能鋰離子電池，內部電池供電，充電時間>3小時，連續工作時間>8小時。2.測量范圍：泄漏電流:0-10mA（可擴展）； 電壓:30-100V（可擴展）；220V電場強度輸入范圍：30kV/m~300kV/m（選配）。3.測量準確度：電流：全電流>100μA，±5%讀數±1個字；電壓：基準電壓信號>30V時，±2%讀數±1個字；4.測量參數：泄漏電流全電流波形、基波有效值、峰值。泄漏電流阻性分量基波有效值及3、5、7次有效值。泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。容性電流基波，全電壓、全電流相角差。電壓有效值，避雷器功耗。 5.電壓基準信號取樣方式：20米（可擴展）6.儀器尺寸： 主機360mm×260mm×140mm 7.儀器重量： 主機5.0kg 四、儀器面板介紹圖2PT信號航插：接PT二次電壓信號或感應板信號。氧化鋅避雷器泄漏電流按有效值分為0-2mA / >2mA兩個檔。電流航插：接氧化鋅避雷器泄漏電流信號。接地端：接地端必須接地，泄漏電流通過接地端流向大地。打印機：打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕打印試驗結果。RS232：RS232是與計算機相連的串口通信接口，是用戶選配接口。LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。液晶： 320X240像素點陣白色背光液晶，在陽光和黑暗環境下都十分清楚。鍵盤：由上、下、左、右、確定、打印、保存、退出8個鍵組成，是用戶和設備交互的終端。電源開關：一般接AC220V外部電源，并帶保險切斷\閉合外部電源；若選配內帶高能鋰離子電池，切斷\閉合供電電池電源。充電端：若選配內帶高能鋰離子電池，儀器帶此端子，接入充電器充電。 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀 氧化鋅閥片測試儀 發電機滅磁特性測試儀 感應式氧化鋅避雷器阻性電流測試儀 過電壓保護裝置測試儀 電器設備耐壓綜合試驗儀 壓敏型過電壓保護裝置測試儀

<阿壩>天正華意電氣設備有限公司 交流無間隙氧化鋅避雷器帶電測試儀阿壩

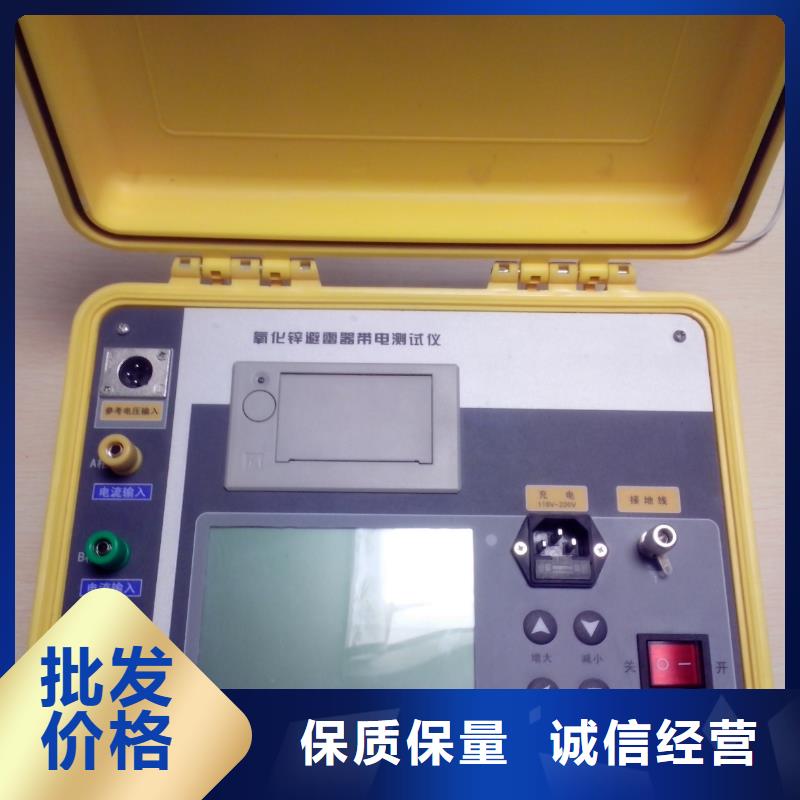

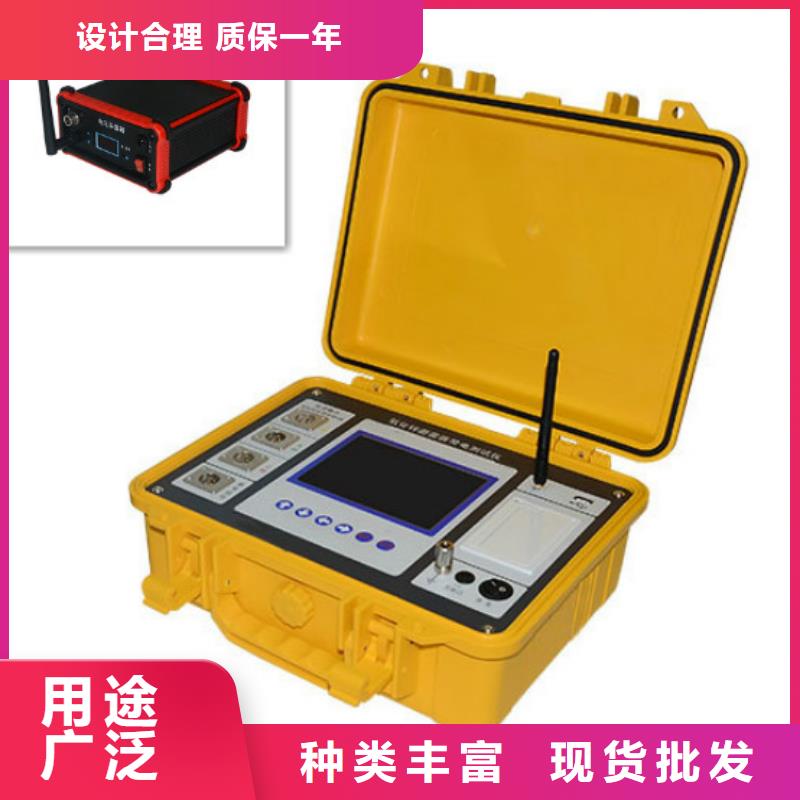

阿壩非線性電阻測試儀氧化鋅避雷器帶線測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。產品特點1.800×480彩色液晶觸摸屏高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。2.無線傳輸PT信號超過400米，按需配置可達到2000米。3.適用于避雷器帶電、停電或試驗室等場所使用。4.真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，可靠。5.支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。6.內帶高能鋰離子電池，特別適合無電源場合。7.配備嵌入式人機界面，支持直接關機方式；配有一個USB接口，支持U盤導出數據；8.內部配置大容量的FLASH存儲器可存儲海量試驗數據，具備數據管理、保存等功能。9.配套上層管理軟件，具備歷史數據管理、重新計算、數據分析、報告打印等功能。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。11.儀器軟件強大，附帶接線方式圖案。12.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。13.具有選配功能，標準版本不具備以下功能，客戶可根據需求定制。選配一：支持取三相或取B相電壓基準為電壓參考；帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況（220KV及上電壓等級需要）。選配二：支持用感應板方式取B相電場強度為電壓參考。此功能方便電壓取樣。

<阿壩>天正華意電氣設備有限公司 交流無間隙氧化鋅避雷器帶電測試儀阿壩
<阿壩>天正華意電氣設備有限公司 <阿壩>天正華意電氣設備有限公司

阿壩非線性電阻測試儀注意事項 1、在測試過程中及測試結束高壓端未放完電的情況下嚴禁接觸高壓輸出線或拉桿線，否則可能會造成事故。 2、當儀器使用一段時間后或長時間不用都會造成電池電量不足，需要重新對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變為紅燈，開始對儀器電池進行充電。當充電指示燈變為綠燈時說明電池充電完成，這時可以拔掉充電器。為保證電池使用壽命，請每月至少為電池充電一次。請使用隨儀器配備的專用充電器，避免參數不匹配造成的損壞。 由于鋰電池特性，在嚴重虧電時仍不充電，會造成電池不可逆的損壞，請使用者及時充電，如果由于嚴重虧電造成的電池損壞，屬于人為原因，本公司不負責免費更換（收取成本費）。 避雷器泄露電流測試儀 發電機滅磁過壓保護測試裝置 滅磁過電壓保護器交直流參數測試儀 過壓滅磁保護器特性測試儀 滅磁過壓直流氧化鋅特性測試儀 氧化鋅避雷器直流參數測試儀 全自動避雷器泄露電流表校驗儀 消諧電阻器特性參數測試儀 氧化鋅避雷器直流參數測試儀 氧化鋅非線性電阻測試儀 氧化鋅閥片檢測儀 水電站勵磁非線性電阻測試儀 壓敏過電壓保護裝置測試儀 壓敏式過電壓保護裝置測試儀 壓敏式過電壓保護測試儀 壓敏式過電壓保護器測試儀

阿壩非線性電阻測試儀工作原理說明測試臺接通電源，由“電壓調節”的調壓器調整輸出電壓給高壓變壓器變壓器輸出的高壓，經二極管整流后，產生5HZ或50HZ底寬10mS的正弦半波電壓輸出到A.K兩端連接到被測器件兩端;同時峰值電壓經1000/1的比例衰減后輸入到控制電路，峰值電流經取樣電阻取出輸入到控制電路。由控制電路處理后，其峰值輸出到電壓.電流表頭進行顯示。七、使用方法1、通電前先確定“電源”及“測量“按鍵處于抬起狀態，然后連接電源線應保證電源線有可靠的接地;2、將測試線“A”連接到設備輸出的“A”接線端口“K”端連接到設備輸出的“K”接線端口;3、先確認“電壓調節”旋鈕調到零位（旋鈕逆時針方向到底為零位），將測量按鈕置于關閉狀態(指示燈不亮);4、開啟“電源”按鈕，設備帶電，電壓表頭數碼管顯示“0.00”；電流表 頭數碼管顯示“0.00”（低檔）；5、設定漏電流保護:按住保護設定的紅色按鈕，觀察漏電流表頭顯示數值顯示的數值即為保護的設定值。旋轉“保護設定”的灰色旋鈕可以調整數據，順時針方向增加顯示數值；松開紅色按鈕，既設定相應漏電流保護值。6、將被測元件正確接入A-K兩端，設置好正、反向測試。正向：陽極A為高壓，陰極K為低壓；反向：陽極A為低壓，陰極K為高壓。7、輕輕按下去“測量”開關，“測量”開關指示燈亮。順時針緩慢調節 “電 壓調節”旋鈕，并觀察電壓表頭上顯示出的變化電壓值，直至達到測試值為止，同時觀察漏電流顯示表頭上的漏電流值；測試完立即將電壓調零，并作相應記。8、換向測量，需將“電壓調節”逆時針調到底，電壓降為零換向開關選擇到“反向”狀態;(當有輸出時“K”為高壓端“A”為低壓端)，再重復上述“5”的測量操作;若在高壓下直接選擇“反向”操作是極其危險的，使用時請特別注意；9、當更換被測器件時同樣將“電壓調節”逆時針調到底，電壓降為零并按起 “測量”按鈕，即關掉測量再進行更換被測的操作。不關測量進行操作比較危險;10、測試時當被測器件漏電流大于保護設定漏電流時(如設定保護漏電流為 12.9mA當測試漏電流達到12-13mA)，保護電路動作，同時“保護”紅色指示燈亮起主電路斷開不再有高壓輸出;恢復測試須將“電壓調節”調至零位再按“復位”，電壓沒有調零前無法使“復位”按鈕動作。復位后設備將恢復到測量前狀態;

<阿壩>天正華意電氣設備有限公司
交流無間隙氧化鋅避雷器帶電測試儀阿壩

阿壩非線性電阻測試儀本產品是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器及大中型同步發電機轉子保護用氧化鋅非線性電阻ZnO閥片U10mA的V-A特性試驗，測量無間隙氧化鋅避雷器(U1mA和0.75 U1mA下直流泄漏電流)或氧化鋅非線性電阻ZnO閥片（U10mA和0.5U10mA下的泄漏電流）的專用儀器。該儀器將直流高壓電源、測量和控制系統組成一體，全部元件濃縮在一個機箱內，具有體積小，重量輕等特點，是電力系統以及氧化鋅避雷器生產廠現場試驗必不可少的設備，可及早發現設備內部絕緣受潮及閥片老化等危險缺陷。產品符合以下標準相關要求《GB／T16927.1—2011高電壓試驗技術第1部分一般定義及試驗要求》《DL/T474.2-2006現場絕緣試驗實施導則直流高電壓試驗》《GB11032-2010-交流無間隙金屬氧化物避雷器》《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》《DLT489-2006大中型水輪發電機靜止整流勵磁系統及裝置試驗規程》2性能特點2.1.儀器主機采用高強度、高絕緣、耐磨硬塑密封箱，具有外形美觀，堅固耐用，防震性能好，絕緣等級高，方便現場搬運等特點。2.2.儀器內置大容量可充電高能鋰電池組供電，可連續使用8小時以上，能滿足各類試驗現場。2.3.周到的設計：儀器設計有高壓輸出開關，置于OUT后硬件電路才可接入高壓輸出電路，可有效避免因誤操作導致輸出高壓對試驗人員造成傷害的隱患；儀器一旦有高壓輸出會發出聲光報警提示，對現場使用人員有良好的提示作用。2.4.儀器主機內置32位高速處理器，具有強大的數據處理能力，高速熱敏打印機可即時打印測試報告。2.5.全中文液晶顯示，人機界面良好，操作簡單直觀。

<阿壩>天正華意電氣設備有限公司

阿壩非線性電阻測試儀目前，發電廠、變電站的直流電源系統基本上都能按照相關標準進行設計，保證2-4個級差，但現場運行的直流斷路器級差配合是否滿足選擇性保護的要求，檢修維護人員因不具備相應的測試手段和工具，無法進行試驗驗證，這就給電力系統留下隱患，為此我公司推出了一種適合變電站現場使用、方便攜帶、自動化程度高的直流電源保護級差配合測試儀，以方便運行維護部門對直流保護電器級差配合進行校驗，提高直流系統運行的可靠性，保證電網可靠運行。本測試儀適用電壓等級DC110V、DC220V的直流電源系統適用。二、功能特點及技術參數1、功能特點整個系統分上位機顯示、控制和下位機執行、保護兩部分。采用集中控制的方式，提高系統的性和便捷性。1、采用100M數據采集卡，VC開發平臺，采樣速率高，準確可靠。2、計算機控制，全漢化圖形界面，操作簡單，使用方便。3、具有小電流預估和短路校驗兩種工作模式。4、純大功率電阻負載，線性度好，精度高，輸出調節采用了大功率開關管以實現無觸點調節。5、可存儲大量數據（具體視硬盤容量而定），實現電子存檔；報表打印輸出，歷史記錄快速查找，方便分析。 2、技術參數1、工作電源：AC220V，50Hz2、電壓等級：DC110V/DC220V3、電壓精度：±0.5%4、電流精度：±1%5、預估精度：±5%6、延時時間量程：0~1s7、延時調節精度：0.1s8、錄波分辨率：12位9、裝置外形尺寸：185*427*380mm3、使用要求及外觀說明3.1 現場條件1）具有固定或移動配電盤，配電盤設有單相220V交流輸出，輸出功率不小于1KW，輸入有自動空氣開關保護。2）現場具有直流電源系統配套的蓄電池組。3.2對操作人員要求1）帶手套、佩戴防護眼鏡；2）攜帶常用五金工具和萬用表。3.3短路測試及注意事項1）測試流程

交流無間隙氧化鋅避雷器帶電測試儀阿壩 <阿壩>天正華意電氣設備有限公司

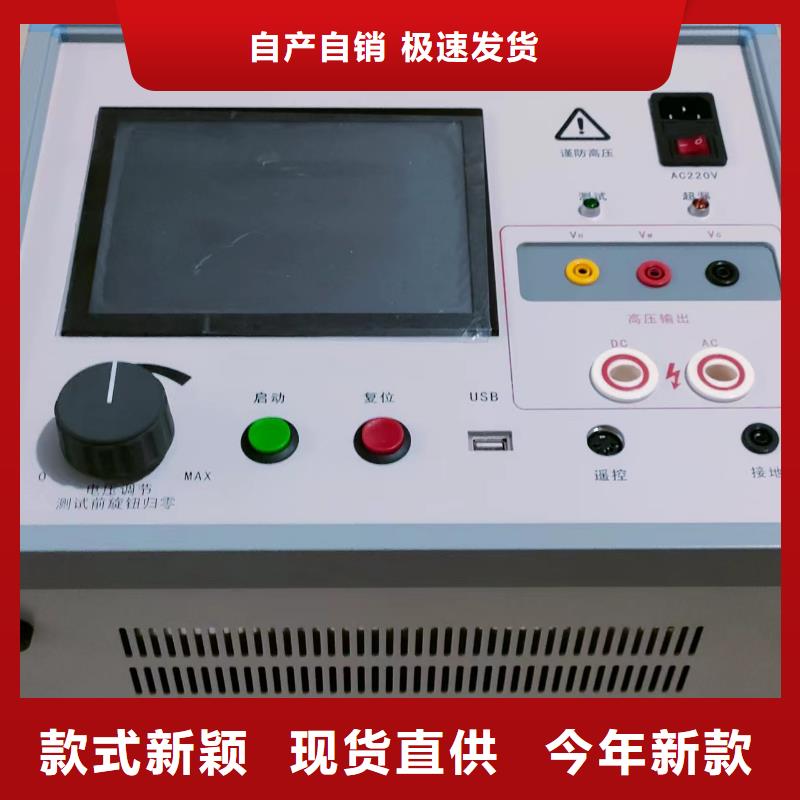

阿壩非線性電阻測試儀常規試驗試驗一、電壓試驗操作規程1、切斷勵磁控制器與勵磁變和發電機的連接；短接功率柜的直流輸入和交流輸出；把滅磁開關柜里面過壓及滅磁回路中的二極管或者可控硅陰極陽極短接；斷開電壓電流變送器以及軸電壓抑制回路的輸入端的接線；徹底檢查端節點可靠性，使用表筆依次測量各短接點。2、將電壓調節旋鈕逆時針旋轉至小位置，接好電源線，按下電源開關，啟動測試裝置，LCD觸摸屏幕顯示啟動過程，直至測試軟件啟動完成。3、通過觸控方式在LCD屏上，選擇“AC 100mA”將漏電流門限值選定100mA內；把定時時間可以任意選定（定時范圍5-180s）或不選；將面板上的測試電纜與控制柜銅排牢固連接。4、屏幕觸控按“設置”按鈕，儀器面板上按下“啟動”按鈕。調節電壓旋鈕，升高輸出電壓，LCD屏上顯示輸出電壓值和漏電流值。若漏電流值未超限，則定時時間完成后，測試裝置自動復位后，手動旋轉電壓調節旋鈕至 點；若漏電流超過閾值，儀器發出報警信息，手動調節電壓旋鈕至 點后，按下復位按鈕停止測試。耐壓試驗要求：交流試驗電壓應為50Hz的正弦波，在規定試驗電壓下持續時間1分鐘，在承受交流耐壓試驗電壓值的時間內，應不被擊穿、不產生絕緣損壞或閃絡現象。試驗電壓按分類：（1）額定勵磁電壓小于等于500V的：出廠試驗為10倍額定勵磁電壓，小值不得低于1500V；交接試驗電壓為85%出廠試驗電壓，且小值不低于1200V；定期檢驗電壓為85%交接試驗電壓，且小值不低于1000V。（2）額定勵磁電壓大于500V的：出廠勵磁電壓為兩倍額定勵磁電壓+4kV；交接實驗為85%出廠試驗電壓；定期檢驗試驗電壓為85%交接試驗電壓。

阿壩非線性電阻測試儀技術指標3.1 直流1mA參考電壓試驗⑴ 額定輸出(DC)：電壓0.0～30.0kV 電流0～1000μA ⑵ 測量范圍：電流0～1000μA 電壓：0.0～30.0kV⑶ 分辨率：電流1uA 電壓：0.1kV⑷ 測量準確度：±1.5%3.2直流10mA參考電壓試驗⑴ 額定輸出(DC)：電壓0.01～0.5kV 電流0～50mA⑵ 測量范圍：電流0～50000μA 電壓：0.0～5000V⑶ 分辨率：電流0.1uA 電壓：0.01kV⑷ 測量準確度：±1.5%3.3 其他參數⑴ 具有殘壓自動泄放功能⑵ 具有打印功能⑶ 電源供電方式：免維護高能鋰電池組⑷ 環境溫度： -10℃～+50℃ 相對濕度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 儀器面板圖圖1 儀器面板布局圖1.儀器外箱：高強度ABS密封箱2.直流端子：直流高壓正輸出端子3.接地端子：直流高壓負輸出端子，同時用作接地端子，試驗時必須可靠接地4.充電接口：內置電池充電口，必須使用附配的專用充電器5.電量顯示窗：內置電池的電量顯示6.高壓輸出開關：置于OUT時允許在測量時輸出高壓，置于OFF時禁止輸出高壓7.工作電源插口：儀器可外接220V市電作為供電電源8.保險管座：用于安裝市電方式工作時的保險管9.工作開關：儀器工作電源開關10.高壓輸出聲光報警提示：當儀器輸出高壓時發生聲光報警提示現場操作人員11.按鍵：儀器操作功能按鍵12.液晶屏：儀器工作與測試狀態顯示13.打印機：測試數據的即時打印

<阿壩>天正華意電氣設備有限公司
交流無間隙氧化鋅避雷器帶電測試儀阿壩 <阿壩>天正華意電氣設備有限公司

阿壩非線性電阻測試儀 現場接線及使用a開關機：將電源開關打至“ON”狀態儀器顯示屏上顯示開機畫面（如圖2）將電源開關打至“OFF”狀態，儀器關閉。歡迎使用氧化鋅避雷器直流特性測試儀圖2 開機顯示界面b測量功能選擇頁面：等待2秒鐘，儀器進入“功能選擇”頁面（如圖3）。功能選擇無間隙 ZnO避雷器非線性電阻ZnO閥片選擇阿壩非線性電阻測儀 進入圖3 功能選擇個菜單項為“無間隙ZnO避雷器”測量功能，用于檢測10kV及以下電力系統用無間隙氧化鋅避雷直流參考電壓U1mA和0.75U1mA下的泄漏電流。第二個菜單項為“非線性電阻ZnO閥片”測量功能，用于氧化鋅非線性電阻ZnO閥片在直流參考電壓U10mA和0.5U10mA下的泄漏電流。第三個菜單項為“時間設定”，可用來設定儀器的日期和時間。日期和時間掉電不丟失，無需每次開機都重新設定。頁面底部左邊是“選擇”字符，指顯示屏下方左邊的按鍵為“選擇”功能，按下后將在上述三個菜單項間循環切換。頁面底部右邊是“進入”字符，指顯示屏下方右邊的按鍵為“進入”功能，按下后將根據菜單項功能進入對應的功能頁面。4.3 “無間隙ZnO避雷器”測量功能圖4 無間隙過電壓保護器或氧化鋅避雷器試驗接線示意圖當菜單項在“無間隙ZnO避雷器”項時，按功能鍵將進入“無間隙ZnO避雷器”測量功能，見圖5 直流測量無間隙ZnO避雷器退出 進入圖4 直流泄漏電流測量界面確定加直流高壓？確認試品接線對應退出 進入圖5 直流泄漏選擇界面注意事項：（1）在開始測量前應將面板上的“高壓輸出”開關打至“OUT”狀態，否則儀器無法輸出高壓；（2）開始測量前，應確認接線正確，接地良好，以免發生電擊事故。（3）10秒內無操作，儀器自動返回上一頁面。測量輸出高壓時，儀器伴有LED發光和蜂鳴器聲響提示，測量完畢，顯示出所有測量結果，即直流U1mA下的電壓及U1mA/0.75倍電壓下的直流泄漏電流值，測量完畢，顯示測量結果，如圖6所示。按左側功能鍵可打印測量結果，按右側功能鍵可退出本次測試。

<阿壩>天正華意電氣設備有限公司

阿壩非線性電阻測試儀技術指標3.1 直流1mA參考電壓試驗⑴ 額定輸出(DC)：電壓0.0～30.0kV 電流0～1000μA ⑵ 測量范圍：電流0～1000μA 電壓：0.0～30.0kV⑶ 分辨率：電流1uA 電壓：0.1kV⑷ 測量準確度：±1.5%3.2直流10mA參考電壓試驗⑴ 額定輸出(DC)：電壓0.01～0.5kV 電流0～50mA⑵ 測量范圍：電流0～50000μA 電壓：0.0～5000V⑶ 分辨率：電流0.1uA 電壓：0.01kV⑷ 測量準確度：±1.5%3.3 其他參數⑴ 具有殘壓自動泄放功能⑵ 具有打印功能⑶ 電源供電方式：免維護高能鋰電池組⑷ 環境溫度： -10℃～+50℃ 相對濕度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 儀器面板圖圖1 儀器面板布局圖1.儀器外箱：高強度ABS密封箱2.直流端子：直流高壓正輸出端子3.接地端子：直流高壓負輸出端子，同時用作接地端子，試驗時必須可靠接地4.充電接口：內置電池充電口，必須使用附配的專用充電器5.電量顯示窗：內置電池的電量顯示6.高壓輸出開關：置于OUT時允許在測量時輸出高壓，置于OFF時禁止輸出高壓7.工作電源插口：儀器可外接220V市電作為供電電源8.保險管座：用于安裝市電方式工作時的保險管9.工作開關：儀器工作電源開關10.高壓輸出聲光報警提示：當儀器輸出高壓時發生聲光報警提示現場操作人員11.按鍵：儀器操作功能按鍵12.液晶屏：儀器工作與測試狀態顯示13.打印機：測試數據的即時打印

交流無間隙氧化鋅避雷器帶電測試儀阿壩

阿壩非線性電阻測試儀消諧器是安裝在6kV～35kV電壓互感器一次繞組Y0中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠很好抑制涌流和PT鐵磁諧振，并且不影響變壓器的正常運行。消諧器在使用過程中由于吸收空氣中的水分或者通過較大的電流，額定參數會發生變化，如變化超過廠家技術參數表中的范圍，應進行維修或更換。消諧器的能否正常工作，至關重要，為核實消諧器是否合格，應定期對其特性參數進行檢測。由于消諧器采用大功率非線性材料制作，其阻值會隨電流變化，普通方式無法準確測量它的實際阻值和真實特性。本儀器能夠按照規程全自動快速檢測LXQ型消諧器實際工頻特性參數，并顯示出伏安特性曲線，可以準確地反映消諧器的真實狀態。注：LXQ型表示裸露的無須外瓷套保護的壓變中性點用消諧阻尼器。二、主要功能特點：1、測試儀采用32位CPU和高壓數據采樣模塊，檢測快速準確。2、內置高壓電源，無需外接升壓器，單機快速完成檢測。3、測量范圍適用于LXQ型6kV～35kV消諧器全部常用電流指標.4、采用彩色觸摸屏液晶顯示器，全中文菜單，可清晰顯示檢測數據和曲線圖。5、自帶微型快速打印機，可現場打印檢測結果。6、參考標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》7、自動給出伏安特性曲線圖；8、可選擇電壓峰值或有效值。9、儀器輕巧、便捷適用于現場使用。三、主要技術參數：1、工作電壓AC:220V±10%?50Hz.2、輸出電壓AC：0 V～3000 V； 3、輸出電流AC：0 mA～10 mA； 4、測量精度為±3%。5、測量范圍：0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA 6、環境溫度：-20℃～50℃； 7、環境濕度：≤80%； 8、使用環境：戶內和戶外；9、體積/重量：30X20X20cm/8Kg

<阿壩>天正華意電氣設備有限公司 交流無間隙氧化鋅避雷器帶電測試儀阿壩

阿壩非線性電阻測試儀技術參數1.輸出電壓：200～1600V可調（步進值25V）滿足各類計數器動作電壓；2.電 容 量：10uF；3.放電電流：大于100A，輸出沖擊電流符合波形8/20μS；4.電流校驗：輸出校驗電流 0.5～20mA可調（根據表頭 電流值設置），可進行5檔步進設置，步進值可調；按設置值自動輸出，自動停止；電流方式峰值/有效值可選，滿足各類監測儀的表頭校驗；輸出精度1%；5.計數器歸零： 設置上限可達999；設置后自動動作，自動計數；清零后自動停止，無需人為干預；6.存儲空間：儀器自帶大容量存儲芯片，存儲數據可達500條；7.供電方式：可充電鋰電池，一次充滿電，可進行動作測試2000次以上；8.電池容量：12V/3200mAH9.儀器外型：238mm×134mm×45mm。10.儀器重量：1kg。四、性能特點1.觸摸屏+按鍵操作：觸摸屏與按鍵均可操作，滿足不同客戶使用習慣。2.一鍵測試：通過計數快捷鍵，可一鍵完成動作測試；3.U盤導出：可使用U盤將存儲數據導出。4.可靠：儀器外殼采用ABS塑料材質，高壓輸出無金屬外露，操作者有保障，不會被電擊；5.測試方便：本儀器配件中配有一套測試線，同時還有一個拉桿線，能夠滿足不同試驗方式的需要。6.日歷時鐘：儀器自帶標準日歷時鐘功能，并可進行設置修改。五、使用方法1、接線將黑色線一端接測試儀接地端另一端接計數器接地端。紅色線或拉桿線接測試儀高壓輸出端另一端接計數器高壓端，

<阿壩>天正華意電氣設備有限公司

阿壩非線性電阻測試儀TH-2002消諧電阻器參數測試儀非線性電阻使用說明書青島天正華意電氣設備用限公司1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖。2、彩色LED觸摸式顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值雙卡顯示。

<阿壩>天正華意電氣設備有限公司 交流無間隙氧化鋅避雷器帶電測試儀阿壩
交流無間隙氧化鋅避雷器帶電測試儀阿壩 <阿壩>天正華意電氣設備有限公司

阿壩非線性電阻測試儀、消諧電阻器參數測量儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；如圖1所示圖12、打開電源開關，儀器軟件啟動完成進入測試界面后進入測量選項。3、按照消諧器類型進行測試，先選擇要測試的電流檔位，再根據儀器右側菜單選擇“自動”或“手動”模式，點擊“啟動”完成測試；如選擇“手動”模式，則需要點擊“↑增加”或“↓減小”手動調節電壓。4、啟動設備后，設備對消諧器施加試驗電壓，當通過消諧器的電流等于試驗值時，測量工頻電流（峰值/2）下的電壓 U（峰值/√2）值。電流選擇：點擊屏幕上的電流選項，選擇所需要檢測的電流檔，儀器自動測試所選電流檔對應的電壓值繪制伏安特性曲線。5、打印結果：點擊“打印”按鈕，打印機將自動輸出本次測試結果。六、消諧電阻器主要電氣性能參數表技術參數系統標稱電壓 10kV（6kV） 35kV（20kV）工頻電流1mA（峰值/ 2）下電壓U 1mA（峰值/ 2）V 280～350 800～1000工頻電流10mA（峰值/ 2）下電壓U 10mA（峰值/ 2）V 800～1000 2000～2500直流電流 1mA 下的直流電壓 280～350 800～1000直流電流 10mA 下的直流電壓 800～1000 2000～2500非線性系數 α 0.3～0.45 0.25～0.40工頻放電電壓a 下限 1500 3000上限 2200 4000a工頻放電電壓僅適用于并聯限壓間隙的碳化硅消諧器。備注：非線性系數計算公式 α=lg（U1/U2）/lg(I2/I1)七、注意事項1、在測試狀態下儀器有高壓輸出，禁止接觸被測試品。2、一定要在斷電情況下，更換測試件，進行下一組測試。 消諧器交流特性測試儀 消諧器特性測試儀 消諧器測試儀 消諧電阻器參數測量儀 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀

<阿壩>天正華意電氣設備有限公司

阿壩非線性電阻測試儀校驗方法1、先進行電壓校驗，可用1000：1的示波器高壓探頭從輸出端“A”“K”（空載時）讀取實際電壓值VO，誤差＝（VO－VRM）/VO × 2、漏電流校驗可直接用一標準電阻RO（例：100K/150W）接入設備的輸出端作為 被測負載，進行測量操作根據已校準的電壓表的讀數計算出實際漏電流值IO（IO＝VO÷RO），誤差＝（IO－IRM ）/IO × 。九、及其它注意事項：1、本設備屬專業設備，操作者使用前需經嚴格專業培訓，未經培訓嚴禁使用本設備。測試時嚴禁用手觸摸被測及設備輸出部分，以防高壓觸電;2、必須使用帶良好接地端的外部電源。沒有接地的設備外殼可能帶電甚至會有高壓;請特別注意;3、測量時，輸出線與被測的連接要可靠要保證不會突然脫開有高壓時一般操作者不要觸摸測試儀的外殼。 4、在有高壓輸出時勿進行切換正反向、電流換檔等設備操作;否則會產生人身和設備的問題;5、凡操作者離開設備時一定要關閉測量按鍵或關閉電源以防止被誤碰撞等意外情況而產生的高壓問題;6、測試輸出時，正向：陽極為高壓端，陰極為低壓端；反向：陰極為高壓端，陽極為低壓端;7、凡出現過流保護時必須將“電壓調節”調零。并確認調零再按下復位按鈕。8、測試時間：當電壓達到2kV(或更高)、漏電流50mA以下測試停留時間應小于1分鐘/次;漏電流大于50mA時測試的停留時間應小于10秒/次。高壓大電流狀態下停留時間長，功耗大，將可能使儀器使用壽命縮短或燒毀器件等系列問題發生;請使用者注意;9、設備周圍不能有強的電磁干擾源、熱源。以免產生測試不準或其它問題;10、本設備為精密儀器使用過程中請注意輕拿輕放

<阿壩>天正華意電氣設備有限公司

阿壩非線性電阻測試儀工作原理說明測試臺接通電源，由“電壓調節”的調壓器調整輸出電壓給高壓變壓器變壓器輸出的高壓，經二極管整流后，產生5HZ或50HZ底寬10mS的正弦半波電壓輸出到A.K兩端連接到被測器件兩端;同時峰值電壓經1000/1的比例衰減后輸入到控制電路，峰值電流經取樣電阻取出輸入到控制電路。由控制電路處理后，其峰值輸出到電壓.電流表頭進行顯示。七、使用方法1、通電前先確定“電源”及“測量“按鍵處于抬起狀態，然后連接電源線應保證電源線有可靠的接地;2、將測試線“A”連接到設備輸出的“A”接線端口“K”端連接到設備輸出的“K”接線端口;3、先確認“電壓調節”旋鈕調到零位（旋鈕逆時針方向到底為零位），將測量按鈕置于關閉狀態(指示燈不亮);4、開啟“電源”按鈕，設備帶電，電壓表頭數碼管顯示“0.00”；電流表 頭數碼管顯示“0.00”（低檔）；5、設定漏電流保護:按住保護設定的紅色按鈕，觀察漏電流表頭顯示數值顯示的數值即為保護的設定值。旋轉“保護設定”的灰色旋鈕可以調整數據，順時針方向增加顯示數值；松開紅色按鈕，既設定相應漏電流保護值。6、將被測元件正確接入A-K兩端，設置好正、反向測試。正向：陽極A為高壓，陰極K為低壓；反向：陽極A為低壓，陰極K為高壓。7、輕輕按下去“測量”開關，“測量”開關指示燈亮。順時針緩慢調節 “電 壓調節”旋鈕，并觀察電壓表頭上顯示出的變化電壓值，直至達到測試值為止，同時觀察漏電流顯示表頭上的漏電流值；測試完立即將電壓調零，并作相應記。8、換向測量，需將“電壓調節”逆時針調到底，電壓降為零換向開關選擇到“反向”狀態;(當有輸出時“K”為高壓端“A”為低壓端)，再重復上述“5”的測量操作;若在高壓下直接選擇“反向”操作是極其危險的，使用時請特別注意；9、當更換被測器件時同樣將“電壓調節”逆時針調到底，電壓降為零并按起 “測量”按鈕，即關掉測量再進行更換被測的操作。不關測量進行操作比較危險;10、測試時當被測器件漏電流大于保護設定漏電流時(如設定保護漏電流為 12.9mA當測試漏電流達到12-13mA)，保護電路動作，同時“保護”紅色指示燈亮起主電路斷開不再有高壓輸出;恢復測試須將“電壓調節”調至零位再按“復位”，電壓沒有調零前無法使“復位”按鈕動作。復位后設備將恢復到測量前狀態;

阿壩非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖。2、彩色LED觸摸式顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值雙卡顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。 滅磁及過電壓性能測試儀 勵磁系統的滅磁及過電壓測試儀 勵磁系統滅磁及過電壓測試儀 勵磁系統滅磁過電壓性能測試儀 勵磁系統滅磁及過電壓性能測試儀 發電機滅磁過壓保護裝置 滅磁過電壓測試裝置 發電機綜合特性測試儀 滅磁過電壓和耐壓測試儀 滅磁過壓直流特性測試儀

<阿壩>天正華意電氣設備有限公司
