阿壩一次通流加壓模擬帶負荷向量試驗裝置額定工作條件（1）環境溫度：（-15～+45）℃（2）環境濕度：（0～90）% RH（3）海拔高度：小于1500米（4）被測信號波形：正弦波、β=0.05（5）被測信號頻率：45-65Hz（6）測相位頻率相序時和測功率功率因數時電流幅值：5mA～20A（7）測相位頻率相序時和測功率功率因數時電壓幅值：10V～600V（8）被測載流導線在鉗口中的位置：任意位置在測試模式下按HOLD鍵可以保持顯示數據，“H0LD”符號指示，再按HOLD鍵取消保持。保持數據的同時，儀表自動編號并存儲當前保持的數據，顯示“Save:002”等組別號，儀表多能存儲500組數據，若存儲已滿，顯示“FULL”符號。3．數據查閱、退出在測試模式下按MEM鍵進入數據查閱模式，顯示“Read”符號，從“Save:001”組數據開始查閱，按 ▲ 鍵以步進量為1遞增查閱，長按 ▲ 鍵以步進量為10遞增查閱，按 ▼ 鍵以步進量為1遞減查閱，長按 ▼ 鍵以步進量為10遞減查閱。按← →鍵切換查閱電壓電流和相位、有功功率、無功功率、視在功率、功率因數、頻率、保存的顯示界面。按MEM鍵退出數據查閱模式，返回測試模式。4．數據刪除在數據查閱模式或測試模式下長按 HOLD鍵進入數據刪除選項，按 ← 鍵選擇“YES”按 → 鍵選擇“NO”，選擇后返回測試模式。5．測試顯示模式切換開機后，儀表自動進入電壓、電流測試顯示模式(圖1)；按MODE鍵切換三線三線模式還是三相四線模式，按 ← 鍵和 → 鍵切換進入相位、有功功率、無功功率、視在功率、功率因數、頻率、相序、矢量圖測試顯示模式。(如圖2、3、4、5、6、7)；其中圖（4、5）三路功率、功率因數是U1I1、U2I2、U3I3的對應功率和功率因數。無線核相電流相位表 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 三相一次通流加壓模擬帶負荷向量試驗裝置 繼電保護相位測試裝置 變電站投運前繼電保護向量檢查裝置 智能變電站繼電保護向量檢查裝置 變電站投運前繼電保護回路向量檢查 無線相位測試儀 全智能無線高壓驗電器 變電站繼電保護回路向量檢查 多功能型 SOE測試儀 負荷繼電保護向量檢測裝置

阿壩一次通流加壓模擬帶負荷向量試驗裝置220kV、110kV母線差動保護、線路方向保護檢驗（1）試驗準備檢查全站刀閘、斷路器均在分閘位置；檢查全站CT二次回路，禁止CT二次回路開路。（2）接線位置及順序裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔21P-D1接地連接排處接入；在#1主變高壓側套管接線處對220kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成220kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔11P-D1接地連接排處接入；在#1主變中壓側套管接線處對110kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成110kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。（3）試驗電流估算220kV側母線：開關CT變比1600/5，為方便讀數和測量，預加一次電流160A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。110kV側母線：開關CT變比2000/5，為方便讀數和測量，預加一次電流200A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。10kV側母線：開關CT變比4000/5，為方便讀數和測量，預加一次電流200A，二次側0.250A，對應母聯與各間隔回路通流檢驗時，施加的與三相大電流，一次就可檢驗出母線差動保護。備注：為節約后續試驗準備工作，縮短測試時間，對母線三相大電流通流時改換測試間隔時可不必中斷輸出（設備選擇具有三相電流平衡自動調整模式，完全保證在母線線路阻抗不平衡狀態下裝置輸出的三相電流幅值平衡及相位互差120°），該間隔檢驗結束后即可將另一間隔接地刀閘合上，然后再拉開已檢驗過的接地刀閘間隔回路，電流輸出控制選擇“電流平衡模式輸出”即可。

<阿壩>天正華意電氣設備有限公司 變電站自動化系統校驗裝置阿壩
變電站自動化系統校驗裝置阿壩 <阿壩>天正華意電氣設備有限公司

阿壩一次通流加壓模擬帶負荷向量試驗裝置變壓器短路阻抗計算點擊左上角三個點，選擇“差動計算”，根據變壓器銘牌輸入變壓器的額定容量、額定電壓、短路阻抗及電流互感器變比，當變比為1時二次側顯示的電流值為實際一次電流值。根據變壓器類型，選擇“三相電力變壓器”、“三相自耦變壓器”、 “單相電力變壓器”或“單相自耦變壓器”；根據短路阻抗接線方式選擇“高壓側加壓 中低壓側短路”、“中壓側加壓 高低壓側短路”、“低壓側加壓 高中壓側短路”。參數輸入完成后按“計算”鍵會自動計算短路等效阻抗、建議施加的電壓、電流幅值及二次側電流幅值信息等。6.3 無線遙測相位表操作說明（部分）6.3.1 主機、分機對時校準使用前需要先將主機與分機開機后通過校準線連接，主機在 “工作模式”或“通訊測量”界面（見圖5），分機光標指在“電壓通訊”或“電流通訊”時按“確定”鍵進入對時校準，分機顯示屏幕動態提示對時時間（見圖6），通常在90秒內完成對時校準，主機與分機的對時校準完成后拔出校準線即可進入測量通訊工作方式，當主機被誤操作斷電時需關閉分機重新進行對時校驗。 三相一次通流加壓模擬帶負荷向量試驗裝置 一次通流加壓模擬負荷向量試驗裝置 模擬試驗裝置 變電站繼電保護回路向量檢查 模擬帶負荷繼電保護向量檢測裝置 無線相位伏安測試裝置 三相通流加壓模擬負荷向量試驗裝置 通流加壓模擬帶負荷試驗方案 通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置

阿壩一次通流加壓模擬帶負荷向量試驗裝置一次通流加壓試驗作業條件（1）施工作業條件1)全站單體調試已經完成，分系統調試完成，對時、故障錄波、網絡報文分析、交直流系統、監控系統等其他系統調試已經完成。2)參加試驗人員應經教育并考試合格；試驗前試驗負責人應向全體人員進行技術交底，使全體試驗人員熟悉試驗過程中的防范要求并嚴格按照規程及施工措施的要求進行試驗。3)試驗裝置的電源開關應使用明顯斷開的雙極開關并加裝過載自動跳閘裝置；試驗裝置的外殼應可靠接地；試驗接線完成后應由非接線人員檢查確認后方可進行試驗。4)試驗時應嚴格按照操作步驟進行操作，出現任何異常時應立即斷開工作電源。雷雨、六級以上大風天氣及空氣濕度80%以上不得進行試驗工作。（2）保證措施 1)提前編寫試驗方案并報送公司和監理審核，試驗方案審核完畢后進行和技術交底。2)試驗前確定單體調試、分系統調試、其他系統調試已經完成，并且不能有影響試驗進行的缺陷（刀閘無法分合等情況）。試驗開始前檢查設備和工器具，確保性能良好。3)合理安排試驗時間，試驗時全站不應有其他專業施工。4)試驗時設專人指揮協調，確保試驗項目有序進行。 電力系統同步相量測量系統試驗裝置 電位差雙鉗數字相位伏安表 三相微機繼電保護綜合校驗儀 特高壓變壓器繼電保護向量測試裝置 無線相位表測試儀 全智能無線高壓驗電測試儀 三相智能相位伏安表 模擬帶負荷測試裝置 無負荷相量測量裝置 六相微機繼電保護綜合測試儀 配電網繼電保護向量檢查和動作邏輯校驗測試裝置

<阿壩>天正華意電氣設備有限公司 變電站自動化系統校驗裝置阿壩

阿壩一次通流加壓模擬帶負荷向量試驗裝置分機做為無線中繼使用分機做為無線中繼模式用于強電磁場干擾及強屏蔽環境的無線通訊信號橋接。當主機與分機無法正常通訊時，可將另一分機作為中繼放置主分機之間（一般為強屏蔽門口即可）按分機“無線中繼”鍵進入中繼模式(見圖8）圖8分機無線中繼模式無線相位表具體使用說明見DS-2012無線相位伏安表使用說明書6.4 阻抗變換裝置接線說明阻抗變換裝置輸入為220V/50A，輸出可選擇55V/200A、110V/100A、220V/50A、440V/25A、880V/12.5A當輸出為220V、440V、880V時，AN作為輸入端，CM作為輸出端，按照紅色箭頭標識接線；需要把三個中性點N短接，三個中性點M短接。當輸出為55V、110V時，CM作為輸入端，AN作為輸出端，按照黑色箭頭標識接線；需要把三個中性點N短接，三個中性點M短接，因輸出端為大電流，故輸出端中性線需要銅排線連接；按照雙向隔離變換器接線要求完成后，每個隔離變的輸入端或輸出端都會有獨立的或者顏色一致的N、A或者C、M，將它們作為中性點、輸入點或者輸出點。變電站投運前繼電保護一二次回路向量檢查 全智能無線高壓檢驗電測試儀 無線高壓核相電流相位表 變電所三相通流模擬帶負荷試驗儀 模擬負荷向量試驗裝置 六相微機繼電保護測試儀 無線高壓檢驗電測試儀 變電所三相通流模擬帶負荷試驗儀 繼電保護測試儀 模擬帶負荷試驗裝置

<阿壩>天正華意電氣設備有限公司 變電站自動化系統校驗裝置阿壩
變電站自動化系統校驗裝置阿壩 <阿壩>天正華意電氣設備有限公司

阿壩一次通流加壓模擬帶負荷向量試驗裝置通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。（1）試驗電流估算根據變壓器額定空載電流0.1%，考慮高壓、中壓母線電容量和PT電容量、10kVPT、接地變低壓空載等，預估變壓器低壓側勵磁電流約在0.500A左右。（2） 試驗準備檢查全站刀閘、斷路器均在分閘位置，合上220kV、110kV、10kV母聯開關將各側母線PT接入，通過對#1主變低壓側勵磁，在高壓側、中壓側、接地變低壓側感應出電壓，進行一次電壓并列相別對應關系檢驗，對PT開口三角電壓檢驗時需任一切斷三相輸入電源一相即可完成。加壓路徑見圖1圖1（3）技術措施1）將#1主變低壓側001開關合上、0192、1#母線PT 01P-1手車搖至工作位置；將010、0101分段Ⅰ手車、023、#2A母線PT 02AP-1手車搖至工作位置；將0021、0022、2B#母線PT 02BP-1手車搖至工作位置。可以直接測量10kV#1母線、#2A母線、#2B母線PT保護、計量、開口三角電壓及各個間隔的采樣，#1、#2接地變低壓側電壓高壓側電壓相位。2）將#1主變110kV側主變開關101-3、101、101-1、11P-1#1母線PT刀閘合上；再將110kV母聯開關100-1、100、100-2、12P-2#2母線PT刀閘合上。可以直接測量110kV#1母線#2母線PT保護、計量、開口三角電壓。3）將#1主變220kV側主變開關201-3、201、201-1、21P-1#1母線刀閘；合200-1、200、200-2、22P-1#2母線PT刀閘。可以直接測220kV#1、#2母線PT保護、計量、開口三角電壓。備注：為節約后續試驗準備工作，縮短測試時間，通壓測試結束后即可安排進行PT與母線斷開工作，臨時拆除220kV#1母線PT 21P-1-D1、110kV#1母線PT 11P-1-D1方便線路方向保護檢查時接入一次高電壓（10kV）。 負荷繼電保護向量檢測裝置2 三相通流加壓模擬帶負荷向量試驗裝置 三相模擬帶負荷向量試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 無線相位測試儀2 全智能無線高壓檢驗電測試儀 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 電力系統同步相量測量系統試驗裝置

阿壩一次通流加壓模擬帶負荷向量試驗裝置變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后，帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目，向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動，因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求：對新安裝的或設備回路有較大變動的裝置，在投入運行前，必須用一次電流及工作電壓加以校驗和判定，包括：電壓、電流幅值及相位的判定；使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定；電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。 2018版- 電網有限公司十八項電網重大反事故措施（修訂版）， 15條防止繼電保護事故中明確規定：所有保護用電流回路在投入運行前，除應在負荷電流滿足電流互感器精度和測量表計精度的條件下測定變比極性以及電流和電壓回路相位關系正確外，還必須測量各中性線的不平衡電流（或電壓），以保證保護裝置和二次回路接線的正確性。目前因為試驗條件的限制在工程投運前必須通過帶一次負載送電來驗證二次回路的正確與完整，以及檢查設備的向量正確性。變電站傳統投產啟動方案采用循序漸進的方式，雖然可靠，但是進度慢、工作量大、存在可能的故障風險等。實際的工程投產啟動方案，需考慮多種電網運行方式，分步分段進行試驗，需要一步步驗證一次接線、二次回路、保護裝置的正確完整，試驗進度緩慢；帶一次負荷送電試驗時，二次回路及裝置沒有得到驗證，保護不能直接投入，需增加臨時保護等措施；帶一次負荷試驗，從沖擊開始到試驗結束，操作涉及到一次設備的合分和保護的投退，步驟復雜，操作工作量非常大；帶一次負荷試驗要求必須有一定量系統負荷，如果負荷電流太小不滿足測試要求值，相關試驗無法完成；帶一次負荷試驗，發現回路故障后，故障排查需要時間，耽誤變電站正常投運進度。

<阿壩>天正華意電氣設備有限公司 變電站自動化系統校驗裝置阿壩

阿壩一次通流加壓模擬帶負荷向量試驗裝置220kV母線各間隔通流參考相位以220kV #1母線PT 的A相為參考相位基準，將220kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓（10kV），拉開21P-1刀閘（注意檢查與母線開關處在分斷位，臨時拆除母線PT處的-1D接地聯片，將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ）；通過#1主變高壓側220kV套管處對母線三相通流（160A）按照對應檢測回路關系操作開關分合及接地刀閘，完成母線差動、線路保護檢驗；檢查4回220kV線路進線側接地刀閘D3接地可靠防止向線路送電。4.1)201-#1母線-200母聯開關-#2母線-213線路間隔將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。通流加壓路徑如圖2圖2測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。備注：為節約后續試驗工作，縮短測試時間，通流時改換測試間隔時可不必中斷輸出，先合上214間隔開關，然后再將213間隔一次設備恢復到初始狀態。以下間隔雷同4.2)201-#1母線-200母聯開關-#2母線-214線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上214-2、214、214-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-214線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、214母差保護，測量214間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。4.3）201-#1母線-200母聯開關-#2母線-202#2主變開關間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上202-2、202、202-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-202#2主變間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、202母差保護，包括后臺監控機測量值等；測量完成后將202間隔一次設備恢復到初始狀態。4.4）201-#1母線-200母聯開關-#2母線- 215線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上215-2、215、215-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-215線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、215母差保護，包括后臺監控機測量值等；測量完成后將215間隔一次設備恢復到初始狀態。

<阿壩>天正華意電氣設備有限公司 變電站自動化系統校驗裝置阿壩
<阿壩>天正華意電氣設備有限公司

阿壩一次通流加壓模擬帶負荷向量試驗裝置通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。（1）試驗電流估算根據變壓器額定空載電流0.1%，考慮高壓、中壓母線電容量和PT電容量、10kVPT、接地變低壓空載等，預估變壓器低壓側勵磁電流約在0.500A左右。（2） 試驗準備檢查全站刀閘、斷路器均在分閘位置，合上220kV、110kV、10kV母聯開關將各側母線PT接入，通過對#1主變低壓側勵磁，在高壓側、中壓側、接地變低壓側感應出電壓，進行一次電壓并列相別對應關系檢驗，對PT開口三角電壓檢驗時需任一切斷三相輸入電源一相即可完成。加壓路徑見圖1圖1（3）技術措施1）將#1主變低壓側001開關合上、0192、1#母線PT 01P-1手車搖至工作位置；將010、0101分段Ⅰ手車、023、#2A母線PT 02AP-1手車搖至工作位置；將0021、0022、2B#母線PT 02BP-1手車搖至工作位置。可以直接測量10kV#1母線、#2A母線、#2B母線PT保護、計量、開口三角電壓及各個間隔的采樣，#1、#2接地變低壓側電壓高壓側電壓相位。2）將#1主變110kV側主變開關101-3、101、101-1、11P-1#1母線PT刀閘合上；再將110kV母聯開關100-1、100、100-2、12P-2#2母線PT刀閘合上。可以直接測量110kV#1母線#2母線PT保護、計量、開口三角電壓。3）將#1主變220kV側主變開關201-3、201、201-1、21P-1#1母線刀閘；合200-1、200、200-2、22P-1#2母線PT刀閘。可以直接測220kV#1、#2母線PT保護、計量、開口三角電壓。備注：為節約后續試驗準備工作，縮短測試時間，通壓測試結束后即可安排進行PT與母線斷開工作，臨時拆除220kV#1母線PT 21P-1-D1、110kV#1母線PT 11P-1-D1方便線路方向保護檢查時接入一次高電壓（10kV）。 負荷繼電保護向量檢測裝置2 三相通流加壓模擬帶負荷向量試驗裝置 三相模擬帶負荷向量試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 無線相位測試儀2 全智能無線高壓檢驗電測試儀 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 電力系統同步相量測量系統試驗裝置

變電站自動化系統校驗裝置阿壩

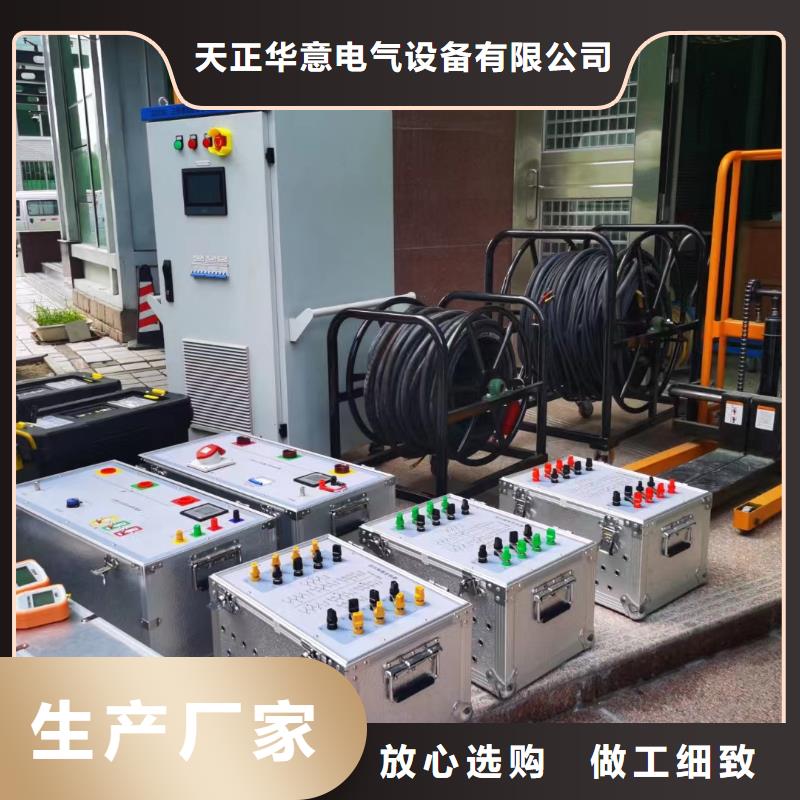

阿壩一次通流加壓模擬帶負荷向量試驗裝置三相工頻大電流轉換輸出裝置 額定容量：10kVA 輸入電壓/電流：0～380V/15A 輸出電流：對稱120°（可實現平衡對稱輸出和不對稱輸出） 輸出電流/開口電壓： 0～200A/15V（工頻）連續可調長時間穩流輸出 輸出電流200A，時間不小于120分鐘（帶有三相輸出電流顯示表頭） 4.3 三相工頻電壓轉換輸出裝置 容量： 3kVA 輸入電壓/電流：0～380V/5A 輸出：對稱120°三相電壓（帶有三相輸出電流顯示表頭） 輸出一次電壓范圍：0～10kV/200mA； 輸出二次電壓范圍：0～100V/1A 4.4 雙向工頻阻抗轉換裝置（3臺） 針對變壓器繞組對的等效短路阻抗，選擇電壓、電流輸入及輸出檔位，實現通過對變壓器低壓側空載勵磁，對整站各電壓級所有母線PT施加一次電壓（開口三角電壓）完成一次通壓；根據主變繞組對的等效短路阻抗計算，利用短路法對變壓器繞組任一施加 880V相電壓或 200A電流，其它非加壓繞組在開關側利用接地開關短路接地形成短路電流，完成變壓器差動保護六角圖檢查。 額定容量：10kVA/相 輸入：0～380V/50A A/N繞組：0～55V/200A、110V/100A、220V/50A M/C繞組: 220V/50A、440V/25A、880V/12.5A 4.5 無線遙測相位測量裝置（一臺主機，三臺分機） 測試頻率范圍：5～60Hz，高精度晶振對時，自動頻率跟蹤，基波采樣無線通訊距離：空曠500米，采用中繼方式大于1000米；表計對時同步采樣時間誤差（30分鐘內）：50ns以內（測量偏差1°以內） 相位測量：0～360°，誤差≤3° 電壓范圍：0.1～400V，精度±0.5%，分辨率0.1V 電流鉗范圍：（工頻）2mA～5A 精度±0.5%；（低頻）2mA～1A 精度±1% 4.6 裝置控制平板電腦 10.8寸華為M6 同步相量測量系統試驗裝置 三相通流加壓模擬負荷向量試驗裝置 六相微機繼電保護綜合測試儀 無線相位表測試儀 相位伏安表無負荷相量測量裝置 變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 高壓核相電流相位表 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置

<阿壩>天正華意電氣設備有限公司 變電站自動化系統校驗裝置阿壩 <阿壩>天正華意電氣設備有限公司

阿壩一次通流加壓模擬帶負荷向量試驗裝置220kV母線各間隔通流參考相位以220kV #1母線PT 的A相為參考相位基準，將220kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓（10kV），拉開21P-1刀閘（注意檢查與母線開關處在分斷位，臨時拆除母線PT處的-1D接地聯片，將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ）；通過#1主變高壓側220kV套管處對母線三相通流（160A）按照對應檢測回路關系操作開關分合及接地刀閘，完成母線差動、線路保護檢驗；檢查4回220kV線路進線側接地刀閘D3接地可靠防止向線路送電。4.1)201-#1母線-200母聯開關-#2母線-213線路間隔將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。通流加壓路徑如圖2圖2測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。備注：為節約后續試驗工作，縮短測試時間，通流時改換測試間隔時可不必中斷輸出，先合上214間隔開關，然后再將213間隔一次設備恢復到初始狀態。以下間隔雷同4.2)201-#1母線-200母聯開關-#2母線-214線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上214-2、214、214-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-214線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、214母差保護，測量214間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。4.3）201-#1母線-200母聯開關-#2母線-202#2主變開關間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上202-2、202、202-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-202#2主變間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、202母差保護，包括后臺監控機測量值等；測量完成后將202間隔一次設備恢復到初始狀態。4.4）201-#1母線-200母聯開關-#2母線- 215線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上215-2、215、215-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-215線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、215母差保護，包括后臺監控機測量值等；測量完成后將215間隔一次設備恢復到初始狀態。

變電站自動化系統校驗裝置阿壩

阿壩一次通流加壓模擬帶負荷向量試驗裝置全站通壓變頻電源經阻抗變換裝置，對主變低壓側勵磁通壓，合上主變開關、母聯開關、PT刀閘，進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時，可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變，也可采用變頻電源直接連接站用變低壓側，利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。8.3 母線/間隔通流，母差保護利用一組三相工頻高壓，施加于PT一次側作為相位參考基準；利用一組三相工頻大電流，在一條母線支路通入試驗電流，于母線其他支路接回電流，試驗電流通過進線CT、母聯開關、線路CT形成回路，在保護屏上讀取電流幅值相位及差流，檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗，并根據阻抗大小對變壓器高壓側（或中壓側）一次加壓，其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流，利用短路電流模擬短路側一次負荷電流，檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。 三相通流加壓模擬負荷校驗裝置 電子式三相通流加壓模擬負荷校驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 無線高壓檢驗電測試儀 相位伏安表無負荷相量測量裝置 帶負荷校驗保護裝置 模擬帶負荷測試（系統）裝置 高壓核相電流相位表 六相微機繼電保護綜合校驗儀 變壓器差動保護裝置 同步相量測量系統試驗裝置 變電站投運前繼電保護向量檢查裝置

<阿壩>天正華意電氣設備有限公司 <阿壩>天正華意電氣設備有限公司

阿壩一次通流加壓模擬帶負荷向量試驗裝置分機對時校準顯示菜單6.3.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單6.3.3 分機操作待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。 一次通流加壓模擬帶負荷向量試驗裝置 電位差數字相位伏安表 電位差雙鉗相位伏安表 電位差雙鉗數字相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 六相微機繼電保護校驗儀 三相智能相位伏安表 繼電保護相位測試裝置 無線相位伏安測試儀 智能變電站投運前繼電保護向量檢查裝置

阿壩一次通流加壓模擬帶負荷向量試驗裝置主機箱體由改性PP合金注射成型，堅固耐用、耐低溫、防撞擊、不變形、不碎裂；分機采用雙色注塑外殼，手感舒適，方便操作。2.2 主機面板說明主機面板從左到右依次為天線、電壓輸入端的N端、電壓輸入端L端、電流信號輸入端、三個通用無線對時校準口、USB接口、充電器接口、開關，主機屏幕采用全觸摸操作。2.3分機面板說明分機面板頂部自左至右依次為天線、充電口、校準口；分機面板底部依次為電壓輸入端的N端、電壓輸入端的L端、電流信號輸入端。3 儀器技術參數3.1 測試工頻基波頻率范圍： (50±0.2)Hz 3.2 主、分機電壓量程：20V/100V/400V自動切換 基本誤差極限：±（0.3%讀數+0.2%量程）3.3 電流鉗量程： 200mA/1A/5A 自動切換 基本誤差極限：±（0.5%讀數+0.5%量程）3.4 相位角度測量范圍：以電壓通道為參考基準，電流滯后于電壓角度0.0°～360. 0° 基本誤差極限：≤±2° 3.5 主機、分機無線傳輸距離及測試相位準確度：空曠條件直接通訊傳輸距離≤1000m，保護間隔帶有屏蔽條件可采用中繼方式通訊傳輸≤1600m，相位誤差極限：≤±5°3.6 顯示速率：單機測量模式、二次負荷：1次 /秒通訊測量模式： 1次/3秒3.7 供電電源：主機42V/4.4AH 分機12V/2000mAH3.8 外形尺寸及重量：主機：270*180*200 4kg； 分機：200*100*35 0.5kg3.9 絕緣和耐壓： 絕緣電阻：≥1000MΩ(500V) 3.10 工作條件：環境溫度：（0～40）℃ 環境濕度：（20～80）% RH 全智能無線高壓驗電測試儀 通流加壓模擬負荷繼電保護向量檢測裝置 模擬帶負荷繼電保護向量檢測裝置 無線相位伏安測試裝置 變電站投運前繼電保護向量檢查裝置 繼電保護相位測試裝置 模擬一次負荷法繼電保護相位檢驗裝置 變電站工程通流加壓模擬帶負荷試驗裝置 通流加壓模擬負荷繼電保護向量檢測裝置

<阿壩>天正華意電氣設備有限公司 變電站自動化系統校驗裝置阿壩

阿壩一次通流加壓模擬帶負荷向量試驗裝置以220kV #1母線PT A相為參考相位基準，測量#2變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。4）#1主變差動保護（由#2主變開關-110kV#2母線-母聯-#1主變開關）將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）通流加壓路徑如圖7圖7仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。5)變壓器差動保護檢驗記錄表 模擬帶負荷向量試驗裝置 無線相位伏安測試儀 智能變電站通流加壓典型實驗裝置 負荷繼電保護向量檢測裝置 三相微機繼電保護綜合校驗儀 三相通流加壓模擬負荷向量試驗裝置 三相通流加壓模擬帶負荷向量試驗裝置 高精度六相微機繼電保護綜合測試儀 電子式三相通流加壓模擬負荷校驗裝置 三相微機繼電保護綜合測試儀 三相微機繼電保護測試儀 無線相位伏安測試裝置

<阿壩>天正華意電氣設備有限公司

阿壩一次通流加壓模擬帶負荷向量試驗裝置測試裝置是根據傳統變電站互感器二次接線測試的便捷化需求，智能變電站二次模擬量（合并單元）分布測量的需求研發的新一代產品。每套設備包含一套主機及一之三套分機（選配）以組網方式實現不同測試點間電壓、電流幅值及相位關系的測試，主機可任選一相電壓（電流）信號做為相位參考基準，分機可在變電站任意位置測試二次回路和母差保護系統、差動保護各組PT/CT之間的相位關系，并通過無線通訊的方式將測量結果傳輸給主機進行測試點間的相位關系檢查，主機一屏可同時顯示相位參考基準幅值、9組電壓、9組電流的幅值與參考基準的相位角度，主機實現無人操作，由分機發送和呼叫回傳已測試的數據信息。主機采用7寸工業級觸摸屏，高亮度，寬視角，陽光下可視，圖形化界面，顯示分辨率800*480，觸摸屏操作，并設有數據存儲、U盤數據導出等功能；分機采用黑白式點陣屏，字跡清晰，手持方便。主機可單獨進行電壓、電流、相位的測試及差動回路六角向量圖的繪制，參考基準和方向可自行定義；分機具有電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能，完全滿足用戶的個性化需求。該無線相位伏安測試采用工頻基波采樣及數字濾波的方式，可有效避免因環境噪聲引起的相位、幅值波動及硬件濾波引起的相位滯后，所選Cortex M4處理器具有單精度硬件浮點運算功能，大大提高運算效率。 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀 微機繼電保護測試儀 無負荷相量測量裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置
