阿壩隔離開關觸指壓力測試儀尊敬的顧客:感謝您使用本公司生產的觸指壓力測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

<阿壩>天正華意電氣設備有限公司

阿壩隔離開關觸指壓力測試儀下面介紹各種不同的隔離開關模擬觸頭調試的方法4.4.2 圖5、圖6是折臂式隔離開關未裝靜觸頭的測量示意圖。測量時將調整好模擬觸頭（調整方法見4.1.3），放入待測觸指中，使模擬觸頭張開限定位置為止，這時壓力儀上顯示的讀數即為該觸頭的接觸壓力。4.4.3圖7是折臂式隔離開關已裝靜觸頭的示意圖。測量時將模擬觸頭尺寸a調整到大于靜觸頭1mm左右，如靜觸頭直徑為Φ40mm，則需調整a＝41mm。一只手使緩慢地使模擬觸頭張開，另一只手抓住靜觸頭晃動，如果靜觸頭能在觸指中輕松滑動或轉動，這時壓力測試儀上顯示的讀數即為該觸頭的接觸壓力。注意：模擬觸頭的張開速度應該很緩慢！4.4.4圖8是觸頭轉入式隔離開關（GW4-40.5/126、GW5-40.5/126等型號）觸指壓力測量示意圖，為了測量準確和方便，可裝配定位件6，它能上下和前后定位。將測試頭對準接觸線后，調整固定定位件的螺栓，使觸指尖到接觸線的距離等于L。4.4.5圖9是觸頭轉入式隔離開關（GW4-252、GW7-252等型號）觸指壓力測量示意圖，由于測量點觸指端部較遠，不能裝配定位件。4.4.6圖11是測量戶內隔離開關的示意圖，裝上附件8、9后可以測量觸刀開距為8-40mm范圍內戶內隔離開關。當開距大于40mm時，就可以反裝附件8進行測量。

阿壩生產電器試驗臺_廠家/供應 <阿壩>天正華意電氣設備有限公司

阿壩隔離開關觸指壓力測試儀如有幾對觸指則應分別測量DLCZB隔離開關觸指壓力儀是有專為折臂式、剪刀式隔離開關而研制的專用壓力傳感器，它適用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔離開關在制造廠、供電公司工廠化檢修車間或安裝、檢修現場的壓力控制和檢驗。圖12是為此要求而設計專用模擬觸頭，該觸頭使用兩只傳感器，長度和直徑均模擬實際觸頭，此方法比通用模擬觸頭(鉗式測量傳感器)更方便、更準確。剪刀式專用模擬觸頭模擬觸頭由支架、傳感器、壓塊、固定螺釘等組成，測量前，需將模擬觸頭的直徑調到實際觸頭的尺寸（如圖12所示，Φ40＋0.1、Φ60＋0.1，根據需要也可配Φ50＋0.1），實際測量方法見圖13。注意：由于合閘時觸頭有沖擊力，所以壓力讀數不能按“峰值”！供貨說明：正常供貨為一臺儀器和通用鉗式模擬觸頭一套。折臂式隔離開關模擬觸頭為專用傳感器配件，在訂貨時需特別說明，需要單獨購置。附測量方法圖片一、轉入式隔離開關觸指接觸壓力的測量（如GW4、GW5型隔離開關），按圖8、9要求更換測量附件二、折臂式隔離開關觸指壓力用DLCZ的測量（如GW16、GW17、GW22、GW23型隔離開關，已掛靜觸頭），按圖3、4要求更換測量附件三、戶內隔離開關拍合式（GN系列）觸指壓力的測量，按圖11要求更換測量附件（可測量觸頭開距8-70mm）四、用DLCZB折臂式專用測量傳感器的測量方法，比鉗式模擬觸頭測量更簡單、更方便

阿壩隔離開關觸指壓力測試儀 面板布置圖1 面板布置圖 序 號面 板 標 志功 能 說 明①保護接地端與大地相接②充電接口 內部鋰電池充電接口③USB接口儀器升級接口/聯機接口④液晶顯示屏大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜⑤面板微型打印機打印測試報告及圖譜⑥ 功能按鍵塊 上、下移動光標或增、減當前光標處數值⑦傳感器接口[確定]選擇當前菜單或確認操作[復位]儀器復位傳感器接口⑧電源插座開關輸入電源AC220V±10％ 50Hz±10％ 1A四.菜單操作說明4.1測量前的準備4.1.1確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度b（用游標卡尺測量，見圖2） 根據觸頭寬度b，調整測試儀測試鉗（下面稱之為模擬觸頭）的寬度a，（見圖3、圖4），使a＝b； 圖3模擬觸頭寬度測量示意圖4.1.3圖3是用于GW16、GW22、 GW6等折疊式、剪刀式隔離開關模擬觸頭的調整方法，拆除附件4、附件5，裝上附件1、附件3銷（“1”用于靜觸頭直徑60mm的刀閘，靜觸頭直徑40mm的刀閘裝附件2、附件3銷），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖5、圖6和圖7。4.1.4圖4是用于GW4、GW5、GW7等轉入式隔離開關模擬觸頭的調整，裝上附件4.1（4.1用于觸頭寬度58-70mm的刀閘，4.2用于觸頭寬度70-83mm的刀閘），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意連接好接地線和傳感器信號線，

阿壩生產電器試驗臺_廠家/供應 <阿壩>天正華意電氣設備有限公司

阿壩隔離開關觸指壓力測試儀 面板布置圖1 面板布置圖 序 號面 板 標 志功 能 說 明①保護接地端與大地相接②充電接口 內部鋰電池充電接口③USB接口儀器升級接口/聯機接口④液晶顯示屏大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜⑤面板微型打印機打印測試報告及圖譜⑥ 功能按鍵塊 上、下移動光標或增、減當前光標處數值⑦傳感器接口[確定]選擇當前菜單或確認操作[復位]儀器復位傳感器接口⑧電源插座開關輸入電源AC220V±10％ 50Hz±10％ 1A四.菜單操作說明4.1測量前的準備4.1.1確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度b（用游標卡尺測量，見圖2） 根據觸頭寬度b，調整測試儀測試鉗（下面稱之為模擬觸頭）的寬度a，（見圖3、圖4），使a＝b； 圖3模擬觸頭寬度測量示意圖4.1.3圖3是用于GW16、GW22、 GW6等折疊式、剪刀式隔離開關模擬觸頭的調整方法，拆除附件4、附件5，裝上附件1、附件3銷（“1”用于靜觸頭直徑60mm的刀閘，靜觸頭直徑40mm的刀閘裝附件2、附件3銷），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖5、圖6和圖7。4.1.4圖4是用于GW4、GW5、GW7等轉入式隔離開關模擬觸頭的調整，裝上附件4.1（4.1用于觸頭寬度58-70mm的刀閘，4.2用于觸頭寬度70-83mm的刀閘），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意連接好接地線和傳感器信號線，

阿壩隔離開關觸指壓力測試儀開關觸頭壓力測試儀也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。?隔離開關是電力系統中使用量更大應用范圍更廣泛的高壓開關設備。由于戶外隔離開關是 完全暴露在大氣環境中工作、受環境氣候條件影響更直接和更嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環更終燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。

<阿壩>天正華意電氣設備有限公司 阿壩生產電器試驗臺_廠家/供應

阿壩隔離開關觸指壓力測試儀把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象排除辦法備注開機后無顯示電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。顯示屏按下按鍵不能操作返廠處理。壓力傳感器空載靜止測量值不為零（相差10N以上）在測量確認界面按清零鍵；儀器未標定或需要重新標定。七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

<阿壩>天正華意電氣設備有限公司 阿壩生產電器試驗臺_廠家/供應

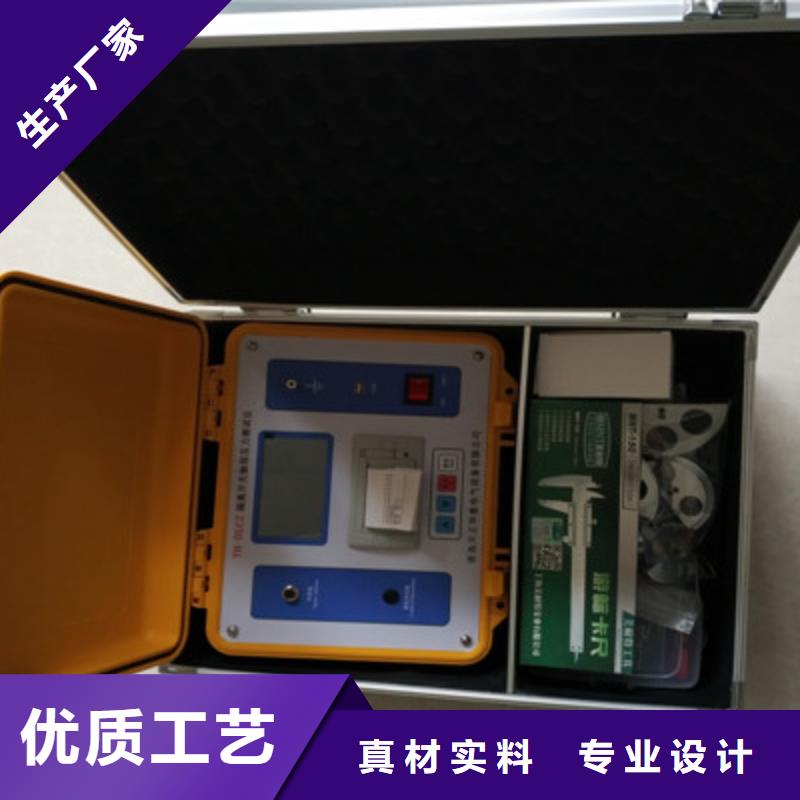

阿壩隔離開關觸指壓力測試儀 在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。針對目前發供電系統的檢修現狀，我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀，它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。該儀器也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。二.主要技術參數工作環境：-10～40℃，≤80％RH 大氣壓力 86～106kpa電源電壓：機內鋰電池：≤20 W測量范圍：≤1000 N 誤差：≤1％讀數±1N測量直徑（觸指開距）：20mm～90mm (常規)小于20mm大于150mm（可定制）內置鋰電池，電源工作時間：≥6小時（可定制）。充電方式：專用充電器接面板鋰電池充電接口充電；傳感器信號線長度：10m絕緣電阻 ＞2MΩ介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

阿壩生產電器試驗臺_廠家/供應 <阿壩>天正華意電氣設備有限公司

阿壩隔離開關觸指壓力測試儀開關觸頭壓力測試儀也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。?隔離開關是電力系統中使用量更大應用范圍更廣泛的高壓開關設備。由于戶外隔離開關是 完全暴露在大氣環境中工作、受環境氣候條件影響更直接和更嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環更終燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。

阿壩隔離開關觸指壓力測試儀技術特性3.1主要功能1)壓力測量功能a)支持多種規格梅花觸頭的壓力的測量。2)液晶顯示功能a)支持測量結果數值顯示，可以通過按鍵進行界面切換。3)觸摸按鍵設置功能a)具有參數設置、傳感器標定置零、報警設置、系統設置等功能。b)各項設置參數均可通過屏幕查看。4)存儲記錄功能a)測量數據值記錄b)以FAT32文件格式存儲5)標定功能a)支持用戶標定置零功能6)報警功能a)當測量值超過設定報警限值時，蜂鳴器報警（可升級語音報警）；7)時鐘功能a)內置高精度實時時鐘功能，可進行日期及時間校準8)數據上傳功能a)具備U盤接口，支持測量數據拷貝到上位機。9)電源管理功能a)電池充電功能，內置電池、帶適配器電源接口。具有充放電指示、電池電量顯示功能3.2主要參數1)測量范圍：a)壓力范圍：≤1000Nb)測量直徑：33mm～107mm 大于107mm（可定制）2)支持觸頭型號：D35、D49、D55、D79、D1093)測量誤差度：≤1％4)測量結果能夠以 “N”、“kN”、“g”、“kg”等單位顯示，可以進行切換.5)采用7寸彩色液晶屏。6)按鍵采用輕觸機械按鍵。7)采用內置TF卡存儲海量的數據，文件以FAT32格式存儲8)用戶可以一鍵置零操作。9)報警功能設置范圍0-1000N10)時鐘日期設置范圍：1980年1月1日 00時00分00秒-2099年12月31日00時00分00秒；11)內置電源工作時間：≥6小時12)充電口電壓：12.6V

<阿壩>天正華意電氣設備有限公司 阿壩生產電器試驗臺_廠家/供應

阿壩隔離開關觸指壓力測試儀1.主要硬件配置三相直流電壓信號；三相直流電流信號； 兩對開入量；兩對通用開出量。2.功能特點 “工控機＋10.4寸真彩液晶屏”內嵌一體化設計；◆采用全新的機箱結構及操作面板設計，內部結構模塊化、模塊智能化，多個快捷功能鍵，操作簡便；◆更加輕小，便于攜帶，是外出調試人員的利器；◆采用先進的微電子、電力電子技術及其器件研發的地鐵直流供電保護測試系統，輸出范圍0-500mVDC，具有精度高、暫態響應速度快、溫漂小、穩定性好等特點。3.主要技術參數 項目技術指標/配置功能測試手動試驗、電流增量保護DDL＋△I、dI/dt電流上升率保護、過流保護、電壓保護、自動重合閘保護供電電源功耗＜1000VA交流供電220V±20％（47～63Hz）直流保護電壓小信號直流電壓三相通道輸出，每相500mV DC小分辨率0.01mV準確度0＜U＜100mV±0.1mV；100＜U＜500mV±0.1％直流保護電流小信號直流電流三相通道輸出，每相24mA DC小分辨率0.001mA準確度±0.1mA直流電壓源（選配）直流電壓兩相通道輸出，每相10V DC小分辨率0.001V準確度0＜U＜1V±1mV；1V＜U＜10V±0.1％開關量兩對開入量，兩對開出量；可接空接點及帶電位接點（0～250V）尺寸265mm×330mm×100mm（H×W×D）重量 ＜7.5kg 單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

<阿壩>天正華意電氣設備有限公司 阿壩生產電器試驗臺_廠家/供應

阿壩隔離開關觸指壓力測試儀系統介紹儀器面板如下圖1、數字電表；用于顯示當前直流電壓以及輸出電流；2、電源插座：用于引入交流220V電源；3、電壓調節旋鈕：用于調節當前直流電壓值；4、電源開關：執行儀器開機/關機操作；5、分、合閘按鈕；用于執行斷路器的分、合閘操作；6、接地柱：儀器接地，保護設備及人身；7、儲能開關：用于執行儲能操作，詳見：操作方法—儲能；8、儲能接口：接斷路器的儲能電機；9、分、合閘接口：接斷路器的分、合閘線圈；七、操作方法1、接線（1）、將儀器接地。（2）、斷開被測開關控制箱內的控制電源（通常是將控制箱內與控制母線相連的控制保險拔掉）。（3）、按見下圖接線，請注意如果儲能為直流方式，正負極不要接反。2、開機開機后數字電表顯示當前直流電壓，與輸出電流值，如下圖：此時，可以調節電壓調節旋鈕，對當前電壓進行調節。3、儲能（1）如果儲能電壓為AC220V：則將儲能開關置于“交流方式”側，按住，即可給斷路器儲能；儲能動作到位后，放開手，儲能完成。（2）如果儲能電壓為直流：則通過電壓調節旋鈕調節當前直流電壓至所需值，然后將儲能開關置于“直流方式”側，按住，即可給斷路器儲能；儲能動作到位后，放開手，儲能完成。4、分閘操作（1）執行分閘操作：將電壓調節至額定值，按“分閘”按鈕，斷路器分閘動作。（2）測試分閘可靠不動作：通過電壓調節旋鈕，將電壓調節到額定電壓的30％以下，按“分閘”按鈕，斷路器不動作，則說明斷路器低于30％額定電壓時，分閘可靠不動作。例如：若額定電壓為DC220V，則220V＊30％＝66V，可將電壓調節至65V，比30％略低，執行分閘操作，斷路器不動作。

<阿壩>天正華意電氣設備有限公司 阿壩生產電器試驗臺_廠家/供應

阿壩隔離開關觸指壓力測試儀測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入參數設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象排除辦法備注開機后無顯示電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。顯示屏按下按鍵不能操作返廠處理。壓力傳感器空載靜止測量值不為零（相差10N以上）在測量確認界面按清零鍵；儀器未標定或需要重新標定。七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

阿壩隔離開關觸指壓力測試儀測量方法4.4.1將調整好的模擬觸頭在需要測量的觸指與觸頭接觸線處，用手握住手柄使前端張開至a值，此時測試儀液晶上顯示兩組數字，一組是隨模擬觸頭感受壓力的大小顯示瞬時值，隨著壓力值的微小變化，數值都有變化；另一組跟蹤模擬觸頭感受壓力的峰值（值）壓力顯示并自動鎖定。整個測量采樣過程多記錄為3分鐘，此過程中，觀察液晶顯示數據，大約3-5秒測試完成后，當用戶發現測量值基本穩定后，按一下【確定】鍵完成測量。此時數據可以選擇存儲U盤中。此時屏幕提示是否打印數據，如果需要打印，則按一下【確定】鍵即可；或者按一下向下鍵 →【確定】鍵，選擇重新再次測試。智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用ARM單片機作為控制核心開發而成的新型的產品。因為采用新型的單片機采用程序控制及采用7吋觸摸屏進行所有的參數及開關操作，拋棄所有機械按鍵或旋鈕，從而了整機的精度和使用性能。該產品具有可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置不可或缺的設備。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性、可靠性，提高裝置的校驗質量。

<阿壩>天正華意電氣設備有限公司 阿壩生產電器試驗臺_廠家/供應

阿壩隔離開關觸指壓力測試儀所以，要求測量觸指接觸壓力只是一紙空文。針對目前發供電系統的檢修現狀，我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀DLCZ觸指壓力檢測儀 ，它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。該儀器也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。二.主要技術參數工作環境：-10～40℃，≤80％RH 大氣壓力 86～106kpa電源電壓：機內鋰電池：≤20 W(優選) AC220V±10％ 50Hz±10％ 測量范圍：≤1000 N 誤差：≤1％讀數±1測量直徑（觸指開距）：5.5mm～90mm 大于90mm（可定制）內置鋰電池，電源工作時間：≥6小時（可定制）。充電方式：專用充電器接面板鋰電池充電接口充電；傳感器信號線長度：10m絕緣電阻 ＞2MΩ介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

<阿壩>天正華意電氣設備有限公司 阿壩生產電器試驗臺_廠家/供應

阿壩隔離開關觸指壓力測試儀高壓開關動作電壓試驗(俗稱“(高)低電壓試驗”)是為保證電力系統高壓斷路器運行的一項基本性電氣試驗。目前，電力部門基本采用如下兩種方式進行試驗：1、用現場控制柜的直流系統作為試驗電源，通過滑線變阻器調節電壓大小進行試驗。這種方法的弊端為：若現場試驗接線出現短路或直流直接接地，將直接影響到現場整個直流系統，輕則造成現場高壓設備失去保護，重則使現場直流系統崩潰。2、利用現場交流電，用調壓器進行簡單的硅整流后直接輸出直流。這種方法的缺點是：①調壓器笨重，使用不便，且簡單的硅整流直流輸出紋波很大；②輸入輸出沒有隔離，外殼可能帶電，危及人身。鑒于以上情況，我公司研制推出新一代大功率高壓開關動作電壓試驗電源。為現場高壓開關特性試驗合分閘操作提供獨立的試驗電源，為現場設備的運行提供了條件。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所。3、儀器輸出端嚴禁短路。4、測試完畢后，用旋鈕將電壓調制值，關閉電源，再拆除測試線，拆除地線。5、避免劇烈振動。6、對儀器的維修、維護和調整應由專業人員進行。

阿壩隔離開關觸指壓力測試儀測量時將調整好模擬觸頭（調整方法見4.1.3），放入待測觸指中，使模擬觸頭張開限定位置為止，這時壓力儀上顯示的讀數即為該觸頭的接觸壓力。4.2.4 圖7是折臂式隔離開關已裝靜觸頭用DLCZ的示意圖。測量時將模擬觸頭尺寸a調整到大于靜觸頭1mm左右，如靜觸頭直徑為Φ40mm，則需調整a＝41mm。一只手使緩慢地使模擬觸頭張開，另一只手抓住靜觸頭晃動，如果靜觸頭能在觸指中輕松滑動或轉動，這時壓力測試儀上顯示的讀數即為該觸頭的接觸壓力。注意：模擬觸頭的張開速度應該很緩慢！4.2.5圖8是觸頭轉入式隔離開關（GW4-40.5/126、GW5-40.5/126等型號）觸指壓力測量示意圖，為了測量準確和方便，可裝配定位件6，它能上下和前后定位。將測試頭對準接觸線后，調整固定定位件的螺栓，使觸指尖到接觸線的距離等于L。4.2.6圖9是觸頭轉入式隔離開關（GW4-252、GW7-252等型號）觸指壓力測量示意圖，由于測量點觸指端部較遠，不能裝配定位件。4.2.7圖11是測量戶內隔離開關的示意圖，裝上附件8、9后可以測量觸刀開距為8-40mm范圍內戶內隔離開關。當開距大于40mm時，就可以反裝附件8進行測量。各類隔離開關觸指壓力參考值（每對觸指）型 號觸頭、觸指合閘時的型式一對觸指參考壓力（N）GW4、GW5、GW7等轉入式≥130GW6、GW16/17、GW22/23等鉗夾式≥300GN2等戶內系列拍合式≥200說明：a.壓力宜大不宜小 b.以上是每對觸指的參考壓力，

<阿壩>天正華意電氣設備有限公司 阿壩生產電器試驗臺_廠家/供應

阿壩隔離開關觸指壓力測試儀性能1)儀器電源輸入端對機殼的絕緣電阻大于20MΩ2)儀器電源輸入對機殼能承受工頻1.5kV、歷時1min的耐壓，無擊穿和閃絡現象。二、結構特征1)基本結構：ABS塑料盒式結構；2)安裝方式：便攜式；3)重量：＜3800g；4)顏色：黑色或黃色；5)表面涂覆：絕緣層；2.1 總體結構高壓開關柜觸頭壓力測量儀主要由主機端和壓力傳感器構成。下圖1為高壓開關柜觸頭壓力測量儀測量主機：圖1測量主機下圖2為高壓開關柜觸頭壓力測量儀壓力傳感器圖2 壓力傳感器下圖3為高壓開關柜觸頭壓力測量儀測試原理示意圖圖3測試原理示意圖2.2、主機面板功能介紹主機面板如下圖4所示：圖4主機面板示意圖傳感器接口：可以插入D35-D109傳感器；充電口：電池充電口，輸入電壓不能高于12.6V；電源開關：儀器電源控制開關；操作顯示窗：數據操作顯示，人機交互界面；打印機：打印測量的數據或者歷史數據；接地柱：測量時就近接大地；USB：連接 U盤，可以讀取存儲測量的數據；

<阿壩>天正華意電氣設備有限公司 阿壩生產電器試驗臺_廠家/供應

阿壩隔離開關觸指壓力測試儀面板布置圖1 面板布置圖 序 號面 板 標 志功 能 說 明①保護接地端與大地相接②液晶顯示屏大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜③傳感器接口傳感器接口④充電接口 內部鋰電池充電接口⑤面板微型打印機打印測試報告及圖譜⑥USB接口U盤接口⑦功能按鍵塊 上、下移動光標或增、減當前光標處數值[確定]選擇當前菜單或確認操作[復位]儀器復位⑧電源開關輸入電源DC12V四.菜單操作說明4.1測量前的準備4.1.1確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度b （用游標卡尺測量， 根據觸頭寬度b，調整測試儀測試鉗（下面稱之為模擬觸頭）的寬度a，（見圖3、圖4），使a＝b； 圖3模擬觸頭寬度測量示意圖4.1.3圖3是用于GW16、GW22、 GW6等折疊式、剪刀式隔離開關模擬觸頭的調整方法，拆除附件4、附件5，裝上附件1、附件3銷（“1”用于靜觸頭直徑60mm的刀閘，靜觸頭直徑40mm的刀閘裝附件2、附件3銷），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖5、圖6和圖7。4.1.4圖4是用于GW4、GW5、GW7等轉入式隔離開關模擬觸頭的調整，裝上附件4.1（4.1用于觸頭寬度58-70mm的刀閘，4.2用于觸頭寬度70-83mm的刀閘），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意

<阿壩>天正華意電氣設備有限公司 阿壩生產電器試驗臺_廠家/供應

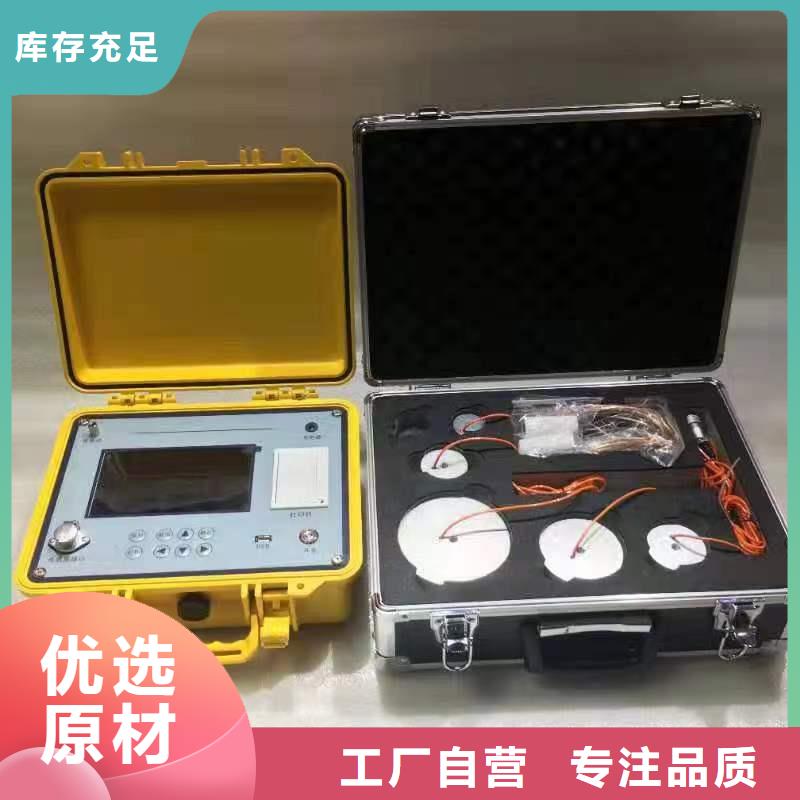

阿壩隔離開關觸指壓力測試儀 儀器使用及操作4.1開關柜梅花觸頭壓力傳感器介紹開關柜梅花觸頭壓力傳感器參數如下所示：序號 型號 傳感器外徑(mm) 量程（N） 適應梅花觸頭規格 梅花觸頭內徑（mm） 正常測量值范圍（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 3803150A（64片） 107~108 400~460 3804000A（82/84片） 107~108 400~460 3804.2功能操作說明4.2.1開機界面按開機鍵后，儀器進入開機界面。測試步驟：1、選擇合適傳感器，將傳感器航插端和儀器連接。2、在開機界面按上下鍵，選擇與插入傳感器型號一致按鈕。3、設置報警限值和試品編號。4、按上、下鍵把光標移到“相別”按鈕，選擇需要測試相別。5、將光標移動到“歸零”按鈕，使測量值歸零，觸感器另一端插入斷路器梅花觸頭。6、將光標移動到“記錄”按鈕，記錄測量相別數值。7、移動光標到“相別”，測量其他相觸頭。8、測量完成后，可移動光標，選擇“保存”或“打印”測試結果。4.2.2記錄保存和查詢1)將光標移動到 “歷史數據”按鈕，按確定鍵，可查詢試驗數據。2)按確認鍵查詢數據。3)同時按左右鍵刪除數據。4.2.3用戶校準功能1)一般情況下，儀器出廠時傳感器與主機已經校準，不需要用戶再次校準。如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸：Φ35 D49標準尺寸：Φ49D55標準尺寸：Φ55 D79標準尺寸：Φ79D109標準尺寸
