清障儀:【天正華意電氣設備(延邊市分公司)tianzh3611-32】作為專業的清障儀生產廠家,我們始終堅持品質為上的原則,嚴格控制產品質量,確保每一個出廠的產品都符合標準和客戶要求。聯系人:楊經理,地址:平度市平安路2號。

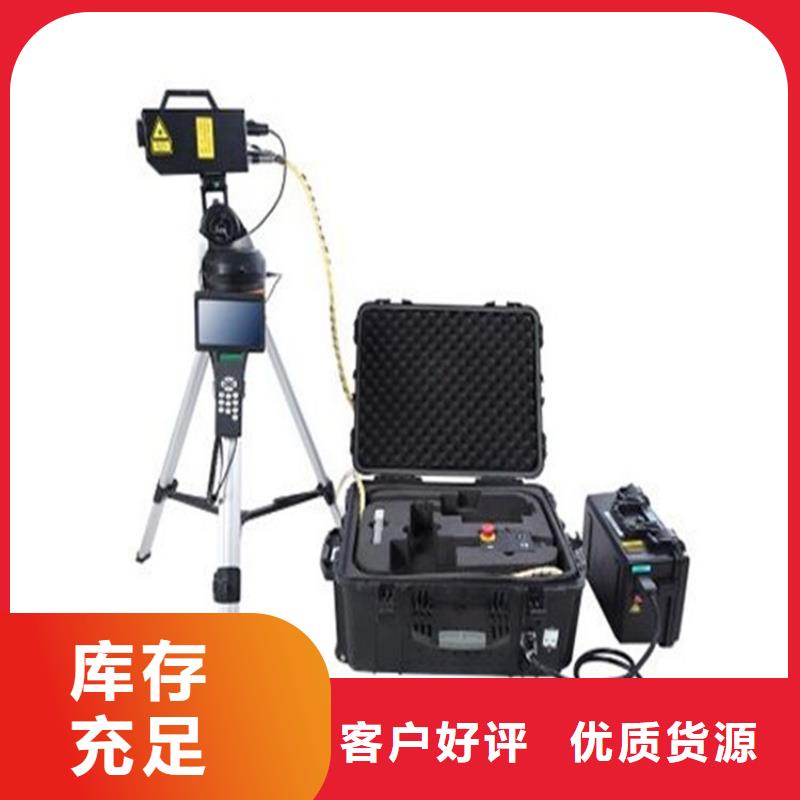

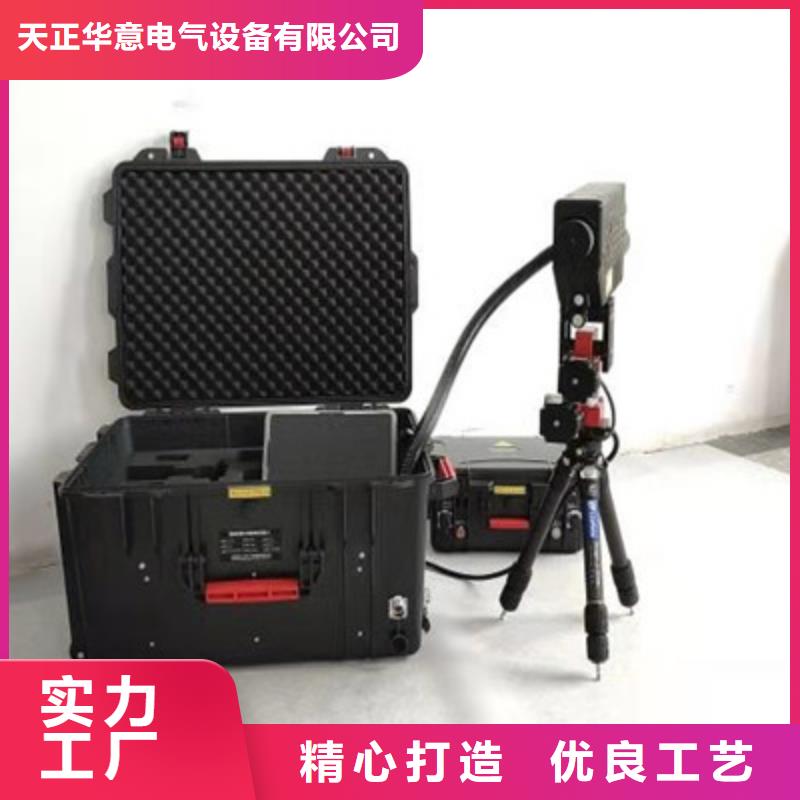

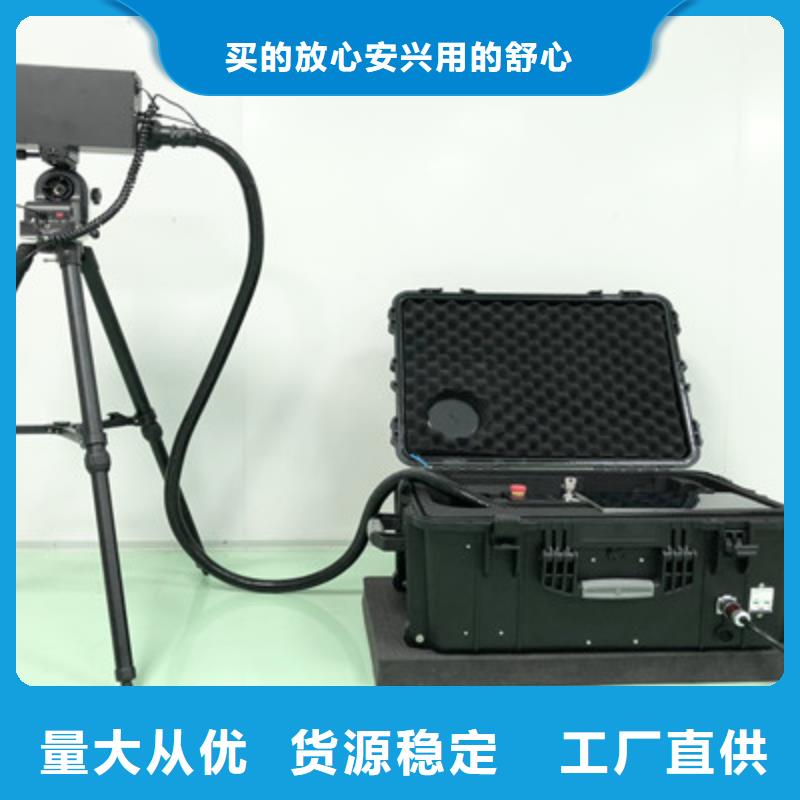

清障儀1.主要部件及說明1.1拉桿箱圖示與說明注意點:①拉桿箱的拖行應將拉桿另一側的把手放下。②卡扣的打開與關閉需要從上方壓住，遵循“先合上好上的（一般為側面卡扣）”的原則。③電源航插的使用請對準卡槽并旋緊，在不用的時候合上蓋子以防受損。1.2內部布局與說明注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！1.3配件圖示與說明2.安裝指南2.1云臺組裝注意點:①箭頭對接處連接，注意有無螺絲松動，保證云臺固定牢靠。②鎖緊螺母涉及云臺轉動，在使用前確保云臺承重后不會自己轉動即可。2.2同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。2.3控制手柄的安裝注意點:①通訊線的插拔要小心并插緊，嚴禁拖拽，此根線影響控制手柄的操作。②其余航插參考上圖一一對應插好，確認無誤后再通電。3.產品操作指南 步：連接電源線，并打開空氣開關；第二步：選擇激光器的控制方式，切換開關為OFF表示此時激光器進入內控模式，此時連接RS232端口與電腦，詳見《激光器使用手冊》；以下操作為切換開關為ON使用外控，來進行除異物操作。第三步：打開緊急停止開關，打開激光器電源，此時ALARM、POWER燈變綠為激光器正常狀態，ACTIVE燈為激光出射指示燈，紅色表示沒有出激光的狀態。第四步：根據不同距離與實際需求效果來調節“功率調節”按鈕，往右增大，往左變小，參考刻度盤9.9對應滿功率輸出。第五步：十字線中心對準目標物，按下出光按鈕，ACTIVE變綠則激光發射，再按一下ACTIVE變紅激光關閉。注意點:①請注意激光器狀態指示燈，如遇不正常的情況請參照《激光器使用手冊》。②操作環境應盡量避免潮濕，箱體兩側通風口嚴禁遮擋。③云臺支持九檔調速，開機默認9檔快轉速，調節時先按“2”再按“數字”（數字1-9對應慢-快），在“云臺控制顯示屏上”顯示“x5”表示第五檔速度，以此類推。

清障儀.維修與保養4.1同軸鏡頭的維護保養①鏡頭外殼禁止使用酒精擦拭。②定期檢查保護窗鏡片，發現有灰漬因及時使用酒精棉簽擦拭，使用后蓋上鏡頭蓋。4.2電氣防護①電池與云臺輕拿輕放，禁止在潮濕環境中使用。②使用時確保所有連接線都已經連好。5.成品檢驗報告檢查項目合格標準合格打“√”不合格打“×”1 激光器出光測試 長時間穩定2h以上2100米光斑大小測試100米處20mm左右同軸度測試激光點與十字線中心重合 抗震性測試長時間顛簸無松動5外觀檢驗 無明顯損傷 合格證產品名稱：激光清障儀產品型號：TH-300公司名稱： 青島天正華意電氣設備有限公司檢驗員： 備注：本產品的制造、裝配、性能經過檢驗，符合出廠標準，準予出廠。光纖激光清障儀 異物激光清障儀 輸電線路異物激光遠程裝置 輸電線路異物激光遠程儀 輸電線路異物激光遠程清障儀 線路異物激光清障儀 線路激光遠程清障儀 線路遠程清障儀

清障儀作業方案危害導線的樹木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的動物（如蛇類）、熱氣球等的；另外，導線融冰、飛行器擊落、危化品引爆等等。1套管理系統：機器W操作員、員雙授權啟動機制，工作記錄追溯軟件（選配）2套瞄準系統：光學瞄準系統，實現視頻指示和瞄準指示功能可見激光同軸指示，實現夜間作業5套操作控制：電源（220kV）鑰匙控制設備急停控制激光射線控制（12V）: I級控制【員】II級雙控【操作員】功率調節控制6 350W 500W釆用48V直流供電輕便1000W需要電源或發電機供電公司激光產品發展沿革業優勢躍巨離非接觸式作業，無需停電、不登高、基本不受天氣及光線影響，晝夜均可 ?Mk對突發危害可應急處置。作業對危害導線 木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的云（如蛇類）、熱氣球等的； 另外，導線融冰、飛行器擊落、危化品引爆等等。作業效果、、經濟
