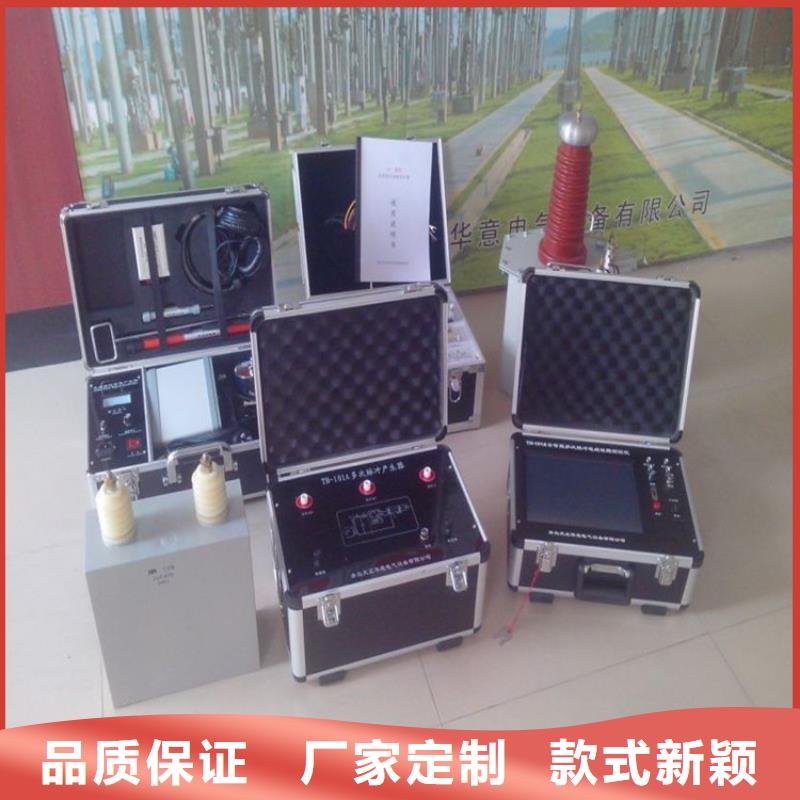

福州電纜故障探測儀電力線纜故障檢測系統 參考技術規格/標準的產品。 技術資料要求： 投標方需提供投標產品相關技術，包括但不限于定位電源，測距及定點裝置。 功能性要求： 外觀設計：輕巧、便攜，便于現場移動。 集成化程度：接線簡單、操作方便。 性：耐壓較高，具備“緊急高壓分”開關功能。 （1）超長的測試范圍：測試范圍達100km。 （2）多種測距方式：具有低壓脈沖法、脈沖電流法、二次脈沖法。 （3）多種定點方式：相互驗證確保定點位置準確，可靠。 （4）智能定點：通過智能算法直接給出聲磁延時值，降低對測試人員的要求。 （5）波形時間差分析功能，通過波形判斷，無需判斷故障聲音真偽。 （6）T20自動啞音功能：避免移動傳感器的噪音，損傷耳朵。 （7）提供被測電纜位置的左右方向指示，在定點的同時進行路徑探測。 （8）聲音通道濾波參數4檔可調，選擇合適的濾波器參數，抑制環境噪音。 （9）背景降噪功技術：有效濾除環境干擾噪聲，凸顯故障位置放電聲音，聲磁延時值測試更準確。 （10）360度羅盤導向功能：顯示電纜鋪設方向和傳感器的夾角，提高定點效率。 （11）隔音傳感器，傳感器采用雙層隔音方式，進一步減少環境噪音影響。 （12）電纜深度估算功能。 （13）半透半反大屏幕液晶顯示，確保陽光下可視。 （14）適用范圍廣：適用于1~35kv所有電纜主絕緣低阻接地、低阻短路、高阻接地、高阻短路、高阻泄漏、高阻閃絡、間歇性等各種高低阻電纜故障。 （15）供電方式：自帶T20適配電源，鋰電池供電，全程無需額外供電，方便野外使用。 （16）可搭配“AI人工智能AR專家”：直接指導現場作業人員完成現場操作和判斷。 （17）具備智能工作流后臺：可編輯標準工作作業流，發布任務給接收人。 （18）具備遠程協助功能：基于5G網絡通訊技術，能夠實現實時后臺專家指導工作，具備凍屏標注、白板功能、文件傳輸、桌面共享、語音視頻實時交互的功能，可以隨時隨地通過選配件AR眼鏡與后臺專家交互。 （19）電纜AR遠程協助系統具備賬號管理、密碼管理的功能，能夠實時北斗定位測試人員現場位置，予以指導。遠程協作后臺可支持電腦端、手機端。系統自帶電纜診斷云課堂，可以通過手機端和web端登錄學習。

<福州>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀福州按需定制

福州電纜故障探測儀濾波參數 功能描述全通 全通：帶寬100Hz~1.5kHz本設定提供的工作頻帶，適合在外界干擾比較小的環境下使用。低通 低通：帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠，或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號，容易發生低頻信號的噪音音量較高的現象。高通 高通：帶寬200Hz~1.5kHz本設置，適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通：帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數如下：2、定點：⑴、使用高壓發生器對故障電纜作高壓沖擊時 ，沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電，放電頻率控制在3-5秒鐘左右放一次電，將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方，連接聲磁同步探測儀，選擇“聲磁定點”檔。⑵、剛開始查找故障時，先把定點增益適當調大，通過耳機監聽聲磁波，觀察聲磁同步定點儀的顯示屏通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠)，每沖擊放電一次，距離顯示屏計數并刷新一次，在電纜上方沿路徑不斷移動傳感探頭，直至聽到故障點的聲音（此時表明距故障點不遠了）。⑶、當聽到的地震波聲音足夠強時，放電時長在30ms左右，故障點顯示只有10m左右時，故障點就應該在附近，定點增益就要適當調小，增益調到小，聲波波形，聽到較沉悶的一聲“啪”聲音，時間小，故障距離顯示小才是的。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭，找到數顯值小處，此處即為故障位置。

<福州>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀福州按需定制

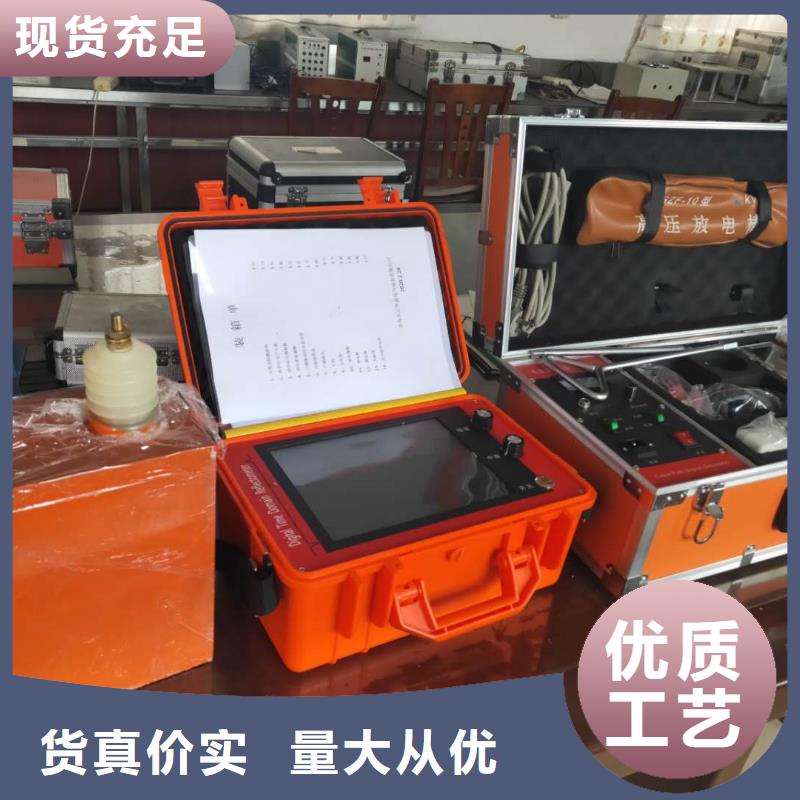

福州電纜故障探測儀 系統主要技術參數：1) 工業計算機控制，觸摸式操作方式，抗干擾能力強；2）系統功能：故障距離測量、故障點定位、傳播速度測試、電纜路徑查找、埋設深度探測；3）測試方式：低壓脈沖、閃絡法、音頻法、聲磁同步法、谷值法、峰值法、電磁感應法等；4）測試范圍：測試距離：60km，探測深度：2-5m；5）測量精度：粗測誤差：±10m（值）或1％（相對值），精測誤差：±0.2m（定點、路徑、深度）；6）采樣頻率：200MHz，小分辨率0.5m（100m/us）7）采樣方式：全自動連續采樣，決不漏掉任何一次放電波形8）低壓脈沖：寬度：自適應 幅度：400Vpp9）輸出功率：路徑功率：100W10）沖擊高壓：0～35kV 11）短路電流：0～320mA12）燒穿功率：0～2450J四、系統組成部件技術說明1、電纜故障閃測儀 1.1主要功能： 12寸工業級計算機控制、觸摸式操作方式；XP操作系統，可視無線專家指導，4G網絡；具有測距、測速等功能；200MHz采樣頻率，小分辨率0.5m（100m/us）全自動連續采樣，決不漏掉任何一次放電波形；測試方法：多次脈沖取樣，感應取樣，閃絡取樣、低 壓脈沖取樣1.2主要技術指標：八次脈沖法多次脈沖電纜故障測試儀1）可測35KV以下等級所有電纜的高、低阻故障，適應面廣。2）脈沖產生器承受沖擊高壓：不低于40KV3）數據采樣速率: 200MHz4）測試距離：＞60Km5）無測試盲區6）讀數分辨率：0.1m 7）系統測試精度小于20cm8）測試電纜長度設有：＜1Km （短距離）；＜3Km（中距離）；＞3 Km（長距離）；低壓脈沖幅度：約400VP-P 。9）八次脈沖發送及故障反射信號自動顯示，同時顯示電纜開路全長波形。使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形，自動顯示故障距離，沒有測試盲區。10）具有海量測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。11）能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比

<福州>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀福州按需定制
<福州>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀福州按需定制

福州電纜故障探測儀 定點：⑴、使用高壓發生器對故障電纜作高壓沖擊時 ，沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電，放電頻率控制在3-5秒鐘左右放一次電，將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方，連接聲磁同步探測儀，選擇“聲磁定點”檔。⑵、剛開始查找故障時，先把定點增益適當調大，通過耳機監聽聲磁波，觀察聲磁同步定點儀的顯示屏通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠)，每沖擊放電一次，距離顯示屏計數并刷新一次，在電纜上方沿路徑不斷移動傳感探頭，直至聽到故障點的聲音（此時表明距故障點不遠了）。⑶、當聽到的地震波聲音足夠強時，放電時長在30ms左右，故障點顯示只有10m左右時，故障點就應該在附近，定點增益就要適當調小，增益調到小，聲波波形，聽到較沉悶的一聲“啪”聲音，時間小，故障距離顯示小才是的。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭，找到數顯值小處，此處即為故障位置。⑷、在遠離故障點時，如果看到是下面的波形圖，波形幅度小，仔細的監聽，有時能夠在電纜全長上都能聽到很微弱的啪啪聲，且不會隨傳感器位置的不同而發生變化，那是電纜在高壓閃絡沖擊產生應力造成的震動，其與真正的故障放電聲差別很大，注意不要誤判。盡量不要將傳感器置于電纜本體上進行定點，否則會在電纜任何位置都能聽到微弱的啪啪聲。

福州電纜故障探測儀.操作界面介紹：采樣方式 點擊　鍵彈出采樣方式選擇子菜單。子菜單中包括：“低壓脈沖”、“閃絡法”、“三次脈沖”、“八次脈沖”。儀器開機默認“低壓脈沖”，根據測試需要，可選擇相應的采樣方式，再按“采樣方式”鍵退出（三次脈沖和八次脈沖為擴展測試方法，配合多次脈沖發生器使用）。電纜長度點擊　　鍵，彈出電纜長度選擇子菜單。子菜單中包括8個選項，分別為：50m、300m、1km、2km、5km、10km、30km、60km。根據測試距離選擇合適的電纜長度，按對應的子菜單鍵可以對電纜長度進行選擇，儀器開機默認300m，再按“電纜長”鍵退出此項功能。注意：在高壓閃絡法測試中此項不做選擇。電纜類型點擊　　鍵，彈出電纜類型選擇子菜單，有“交聯乙烯”、“聚氯乙烯”、“油浸紙型”、“不滴油型”和“未知類型”5個選項，儀器開機默認為“交聯乙烯”，可根據需要按對應的電纜類型鍵。若被測電纜不屬于四種已知類型，則應按“未知類型”鍵，彈出計算器對話框，調整波速數值，達到選定值后按“ ”鍵，再按“電纜類型”鍵退出此項功能。注意：波形速度300m/μs，不同介質的電纜中電波傳播速度不同，因此在測試故障之前必須選定介質類型，以確定電波傳播速度。④主頁點擊鍵可以返回初始界面。打?。ㄟx配）點擊鍵可以將界面打印出來。

<福州>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀福州按需定制

福州電纜故障探測儀電力線纜故障檢測系統 參考技術規格/標準的產品。 技術資料要求： 投標方需提供投標產品相關技術，包括但不限于定位電源，測距及定點裝置。 功能性要求： 外觀設計：輕巧、便攜，便于現場移動。 集成化程度：接線簡單、操作方便。 性：耐壓較高，具備“緊急高壓分”開關功能。 （1）超長的測試范圍：測試范圍達100km。 （2）多種測距方式：具有低壓脈沖法、脈沖電流法、二次脈沖法。 （3）多種定點方式：相互驗證確保定點位置準確，可靠。 （4）智能定點：通過智能算法直接給出聲磁延時值，降低對測試人員的要求。 （5）波形時間差分析功能，通過波形判斷，無需判斷故障聲音真偽。 （6）T20自動啞音功能：避免移動傳感器的噪音，損傷耳朵。 （7）提供被測電纜位置的左右方向指示，在定點的同時進行路徑探測。 （8）聲音通道濾波參數4檔可調，選擇合適的濾波器參數，抑制環境噪音。 （9）背景降噪功技術：有效濾除環境干擾噪聲，凸顯故障位置放電聲音，聲磁延時值測試更準確。 （10）360度羅盤導向功能：顯示電纜鋪設方向和傳感器的夾角，提高定點效率。 （11）隔音傳感器，傳感器采用雙層隔音方式，進一步減少環境噪音影響。 （12）電纜深度估算功能。 （13）半透半反大屏幕液晶顯示，確保陽光下可視。 （14）適用范圍廣：適用于1~35kv所有電纜主絕緣低阻接地、低阻短路、高阻接地、高阻短路、高阻泄漏、高阻閃絡、間歇性等各種高低阻電纜故障。 （15）供電方式：自帶T20適配電源，鋰電池供電，全程無需額外供電，方便野外使用。 （16）可搭配“AI人工智能AR專家”：直接指導現場作業人員完成現場操作和判斷。 （17）具備智能工作流后臺：可編輯標準工作作業流，發布任務給接收人。 （18）具備遠程協助功能：基于5G網絡通訊技術，能夠實現實時后臺專家指導工作，具備凍屏標注、白板功能、文件傳輸、桌面共享、語音視頻實時交互的功能，可以隨時隨地通過選配件AR眼鏡與后臺專家交互。 （19）電纜AR遠程協助系統具備賬號管理、密碼管理的功能，能夠實時北斗定位測試人員現場位置，予以指導。遠程協作后臺可支持電腦端、手機端。系統自帶電纜診斷云課堂，可以通過手機端和web端登錄學習。

<福州>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀福州按需定制

福州電纜故障探測儀 技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

<福州>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀福州按需定制
<福州>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀福州按需定制

福州電纜故障探測儀 建議使用二分法拉路法確定接地故障點，即拉掉某一邊或某一路，搖表測試為更大值時， 此邊或此路為故障電路。?（3）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。五、注意事項（1）在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠；（2）本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線連接與斷開應采用絕緣桿操作；（3）設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意；（4）在使用設備信號源前，先把電流調節旋鈕調到小等線路接好，根據實際情況調節電流，確保操作；（5）在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確；（6）操作完畢后，要將信號輸出端對地放電；（7）為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。a)啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。b)長期未使用本巡查裝置時，取下信號采集器和信號接收定位器的干電池，并定期對信號發生裝置充電。（8）請使用之前，詳細閱讀本儀器說明書。（9）使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。六、常見故障處理（1）當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電；（2）當信號采集器與信號定位器通訊不上，可能電池沒電，請更換電池。

<福州>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀福州按需定制 <福州>天正華意電氣設備有限公司

福州電纜故障探測儀把本設備的電源線、高壓輸出線連接好（注意：接線時，未使用的相線與測試地一起接大地）。 再將設備的保護接地線接變電站的地網，確保接地良好。同時在測試地線上連接好放電棒。2.根據測試目的選擇接線方式，將高壓輸出接線鉗和故障電纜連接，具體接線方式請參見配套測距儀和定點儀的使用說明書。3.將調壓調整旋鈕旋到零位。接通AC220V電源線，打開電源開關，電源指示燈亮。4.根據電纜的故障性質選擇放電模式 電纜泄漏電流很小的閃絡性故障測距時選擇直流，其他故障測距時選擇單次，定點時選擇周期 。5.再次檢查接線和設備工作方式是否正確！6.將電壓調整旋鈕調至零位，零位指示燈點亮，按高壓合/分按鈕，高壓合指示燈點亮，表示高壓輸入電源已接通。7.根據電纜的耐壓水平，調節高壓調整旋鈕，使高壓指示達到規定的電壓。電壓調整旋鈕離開零位后，零位指示燈熄滅。8.選擇放電模式：一般單次放電方式是為電纜故障測距設置的，只有按一下單次放電按鈕才進行一次放電； 周期放電方式是為故障定點設置的，放電周期約為5秒。9.進行測距或定點時可根據放電時電壓指示變化大小判斷故障點是否擊穿。當設備對電纜進行一次高壓沖擊時，若高壓指示變化較大，說明故障點已經被擊穿；若高壓指示變化較小，說明故障點沒有擊穿。故障點沒有擊穿時，不能進行故障測距和故障定點，需要進一步調高輸出電壓。10.工作完畢后，按高壓合/分按鈕，高壓分指示燈亮，設備自動將內部的高壓儲能電容存儲的電荷放掉，之后再關閉電源開關，再用放電棒高對壓輸出端放電。強烈建議在關閉電源開關之前，將高壓調整按鈕恢復零位！11.放電完畢后，待高壓指示的指示為零，確保儀器不帶電后，拆除接線，將線纜等收入附件包，以便下次使用。第四章 維護和質保儀器若有質量問題，儀器主機及附件三年保修。 儀器若在保修期之內因為使用不當造成損壞；或超過保修期發生的產品質量問題，我公司負責維修，維修時只收取更換器件的成本費。超過上述期限，維修時只收取更換的器件成本費。本機沒有用戶可自行維修的部分，若出現問題，請不要試圖自行維修，以免擴大故障，甚至發生觸電危險，請立即與本公司聯系，以便維修。

福州電纜故障探測儀跨步電壓測量法跨步電壓法又叫差分電位法如果一埋地電纜發生接地故障，我們可以利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓，那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差，但半徑不同的任意兩點間卻存在電位差（如圖中A、B兩點），而且當兩點間距固定時，兩點離中心越近電位差越強。利用這一特點，我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時，電位差變為零。如果繼續移動越過故障點時，電位差極性將會反相，如此來回移動就可準確判斷出接地點。操作步驟1）將所有用電設備脫離被測電纜，保證被測電纜無任何連接；2）將發射機的紅色接線柱接到被測電纜上，黑色接線柱通過接地針接到大地；3）主機開機，選擇路徑測試；4）按接收機上的“ON”鍵開機，選擇“跨步電壓”模式。5）然后背上接收機，手持跨步電壓的定位探測架，根據接收信號的強度判斷線路徑，沿著線纜路由向前走，走幾米把定位探測架在線纜路由的地面上插入一次（如果土壤比較干燥或在水泥地面，可適當地在插針點澆上些水，兩根定位探測架的連線應與被測電纜平行）。
