合肥互感器綜合測試儀導納參數此項為儀器系統內部參數，出廠已設置好，操作人員不能任意改動。3）手動測量點擊選擇額定一次值，輸入手動升壓值（＜＝4000V），點擊升壓，等待升壓結束后，顯示被測互感器的比差，角差，UoUx值。（注：手動測量的負荷為0）注：系統密碼出廠時為4）系統參數此項為儀器系統內部參數，出廠已設置好，操作人員不能任意改動。4、系統誤差修正進入“系統設置”界面，點擊“導納參數”，輸入密碼（）。“同相分量”修正測試結果的“比差”，“正交分量”修正測試結果的“角差”。如果“同相分量”輸入0.2，“正交分量”輸入2，然后點擊“更新”，則測試結果的額定和下限負荷的比差都會加上0.2％，角差都會加上2分。如何輸入為負值，則為減。5、誤差數據界面可以對保存的誤差數據進行查詢：第五章儀器的維護一、 保養儀器應保存于清潔干燥的環境中，溫度在0℃～40℃，濕度小于80％；不要放置在陽光下暴曬。二、保修事項自售出日起，儀器保修兩年，終身維護。三、 儀器升級一、通過網線連接電腦和開發板用網線連接電腦和開發板修改電腦IP，如下圖（連通開發板和電腦，即保證電腦和開發板在同一網段）

合肥互感器綜合測試儀以“E”為開頭的數據為角差比差結果數據，以“T”為開頭的數據為暫態結果數據。11.6 載入數據結束后，選擇“確定”出現圖40界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.7 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.8 選擇“保存”選項，則以WORD的形式顯示結果如圖41。11.9 如需繼續加載試驗結果數據，請先上次載入的數據。圖38圖39圖40圖41附 錄 附錄一、 “校準”測試方法（以CT為例）圖42，校準測試主界面圖43，電壓校準接線圖圖44，電流校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面（如圖42），設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～2500V。2）開始： 電壓校準試驗參照圖43進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。電流校準試驗參照圖44進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。附錄二、售后服務承諾 ，本產品保修一年，終身維護。

<合肥>天正華意電氣設備有限公司 合肥規模大的二次回路負載測試儀廠家 <合肥>天正華意電氣設備有限公司

合肥互感器綜合測試儀測試過程中切勿人體觸碰高壓A與N端子!??測試過程中發現異常立即按下高壓輸出開關，切斷高壓輸出！??接地端子務必可靠接地！測電容式電壓互感器上N與E（或X）必須分離！測普通電磁式電壓互感器N與E短接！??測試結束以后，務必關機后再拆除高壓線！??若要斷電重啟系統，應在切斷電源三秒后再重啟，確保硬件電路全部斷電。二、操作方法開機后儀器界面如下：點擊“誤差測量” 進入測量界面：1、誤差測量界面1）出廠編號點擊此處，彈出一個軟鍵盤，可以修改該條數據的出廠編號。2）型號系統內部存儲的型號將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的型號。 3）測試類型點擊此處，彈出一個下拉框，選擇測試類型。4）功率因數系統內部存儲的功率因數將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的功率因數。 5）頻率默認50HZ。6）電容量點擊此處，彈出一個鍵盤，輸入要測試的互感器的額定電容量。7）端子標志點擊此處，顯示測試繞組名，若選擇空白，則該繞組端所有信息會被屏蔽掉。 8）是否測量點擊此處，可以選中是否進行測試該繞組誤差數據。9）額定一次電壓系統內部存儲的額定一次電壓將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除額定一次電壓值。10）額定二次次電壓會根據額定一次電壓自動生成，無需填寫。11）準確度等級系統內部存儲的準確度等級將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除準確度等級值。

合肥互感器綜合測試儀額定電流：被測CT的二次側額定電流，正常為1A或5A，通過左右鍵來切換。?下限負荷：被測CT的下限負荷（也叫輕載負荷），通過左右鍵來切換。?CT_變比：被測CT的變比值，通過左右鍵來進行切換設置。?CT_精度：被測CT的精度等級，通過左右鍵來切換設置，可以選擇0.5、0.2、0.5S、0.2S 、0.1級。?功率因數：被測互感器的功率因數，通過左右鍵來切換設置，通常可為0.8和1.0。?設置日期：用來對當前的日期進行設置，調整當前的年、月、日。?設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。?開始規程測試：在此選項按回車鍵開始規程測試。參數設置完成后，選擇開始測試，出現圖5所示界面圖5、CT規程測試數據界面圖中顯示出額定負荷下各規程校驗點（1％、5％、20％、、120％）的比差和角差及修約結果的相應數值，還有在下限負荷下各規程校驗點（1％、5％、20％、、120％）的比差和角差及修約結果的相應數值。3、CT單點測試界面在選中‘CT單點測試’功能時，進入單點測試設置屏。如圖6所示：圖6、單點測試設置界面參數設置屏可見，項目有：功率因數、測試負荷、百分數值、開始任意點測試四個項目；同時給出具體接線圖。各項參數的含義和作用如下：功率因數：被測互感器的功率因數，通過數字鍵來設置，可為0和1.0之間的任意數值。?測試負荷：被測互感器的負荷值，通過數字鍵來設置。?百分數值：測試電流的百分數值，通過數字鍵來設置。

<合肥>天正華意電氣設備有限公司 合肥規模大的二次回路負載測試儀廠家 <合肥>天正華意電氣設備有限公司

合肥互感器綜合測試儀售后服務承諾 ，本產品保修一年，終身維護。附錄三、誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5％、10％誤差曲線的數據中也可判斷互感器保護繞組是否合格：1）在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格如圖21數據說明；2）在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖21數據說明；保護用電流互感器二次負荷應滿足5％誤差曲線的要求，只要電流互感器二次實際負荷小于5％誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5％以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。在圖21中例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5％），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），通過該數據也可判斷該互感器合格。其實，只要找出這兩個關鍵點中的任意一個，即可判斷所測互感器是否合格。如果10％誤差不符合要求一般的做法有： ?增大二次電纜界面積（減少二次阻抗） ?串接同型同變比電流互感器（減少互感器勵磁電流） ?改用伏安特性較高的繞組（勵磁阻抗增大） ?提高電流互感器變比（增大勵磁阻抗）圖21誤差曲線計算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 電流 U 電壓N＝1 (1A 額定電流) I 電流N＝5 (5A 額定電流) Z2 CT二次側阻抗P＝20 （5％誤差曲線 ） K＝19（5％誤差曲線.1A 5A 額定電流）P＝10 （10％誤差曲線 ）K＝9 （10％誤差曲線.1A 5A 額定電流）

合肥互感器綜合測試儀CT勵磁特性測試界面 CT勵磁特性接線圖 圖6，CT勵磁曲線圖 ，勵磁數據圖 誤差曲線參數設置界面 ，誤差曲線圖2）、伏安特性（勵磁）測試結果操作說明試驗結束后，屏幕顯示出伏安特性測試曲線（見圖6）。該界面上各操作功能如下：打 印：控制器選擇“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。 勵磁數據：將光標移動至“勵磁數據”選項選定，屏幕上將顯示伏安特性試驗的測試數據列表（見圖7）。按下“退出”鍵即退回到伏安特性試驗曲線界面，控制器即可實現數據的上下翻。當頁面翻轉不動時，則已到達一頁。保 存：控制器移動至“保存”選項，按下即可將當前所測數據保存，保存成功后，屏幕上顯示“保存完畢”。成功保存后，用戶如果再按下“保存”鍵，程序會自動分辨，不保存相同的測試記錄。并且可在數據查詢菜單中進行查看。誤差曲線：在圖6的界面中，將光標移至“誤差曲線”選定后，屏上將顯示伏安特性試驗的誤差曲線的設置（見圖8）。選定后計算出的誤差曲線如圖9。 打印設定：光標移動至此選項，按下即進入打印設置界面（圖10），可根據要求選擇“默認”（程序按照一定步進打印大量電壓電流值），或選擇“自設定”（程序會按照表格中的10個電流值進行打印）。以下四項為誤差曲線計算時的設置項：額定負荷 ：CT二次側額定負荷。

<合肥>天正華意電氣設備有限公司 合肥規模大的二次回路負載測試儀廠家 <合肥>天正華意電氣設備有限公司

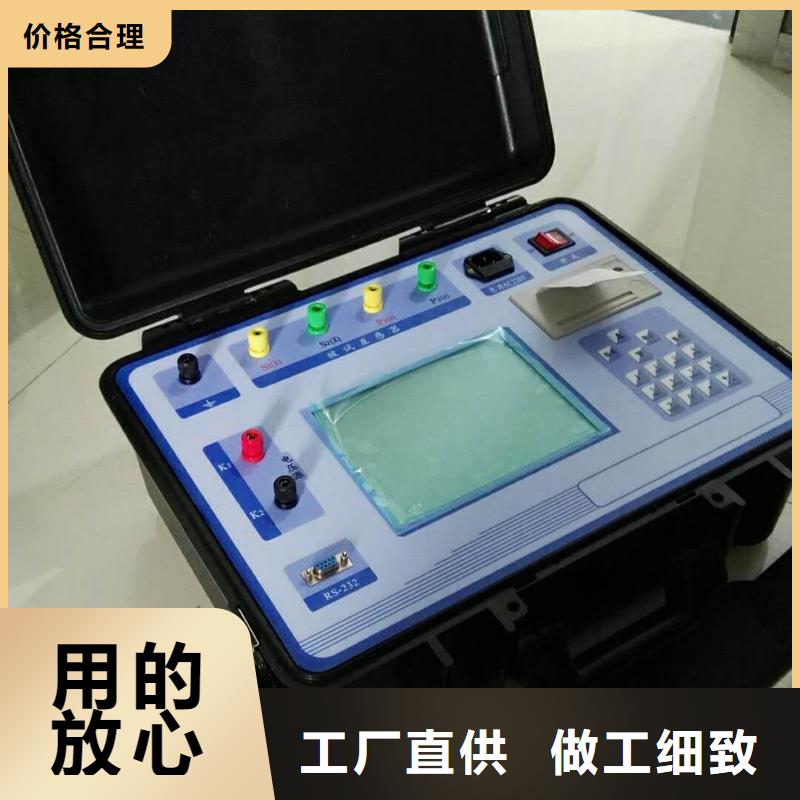

合肥互感器綜合測試儀功能特點3二、技術指標4三、結構外觀51、結構尺寸52、面板布置53、鍵盤說明6四、液晶界面主菜單界面、CT規程測試界面83、CT單點測試界面94、CT直阻測試界面105、CT變比粗測界面116、PT變比極性測試界面127、國標查詢界面138、歷史數據查閱界面149、系統設置界面14五、使用方法151．CT校驗：152．CT直阻測量：153．PT變比極性測量：16六、注意事項18前 言電流互感器是電力系統計量裝置的重要組成部件，其精度直接影響計量裝置對用戶電費計量的準確性；因此對電流互感器的定期檢測是電力部門必須要做的工作；目前國內傳統的互感器檢定方法大多采用比較測差法，即在進行檢定互感器時，將被檢互感器二次接負荷（常用負荷箱代替），與同變比的標準互感器進行比較，由升流（升壓）器給二者提供一次電流（電壓），而二者的二次差流（差壓）信號輸入校驗儀，由校驗儀測出被檢互感器相對于標準互感器的誤差。這種檢定方法，需要大電流（電壓）電源設備、同變比的標準互感器和負荷箱。當一次電流大于1000A，電源設備容量高達數十千伏安，體積龐大，且接線困難，在現場檢定互感器很不方便。針對以上這種情況，我公司適時研發出一種輕便實用的對電流互感器進行現場檢測的設備——電流互感器現場校驗儀；本儀器是在詳細分析互感器的數學模型的基礎上開發出的互感器測試儀，在進行互感器檢定時，不需要調壓器、大電流升流器和標準互感器及負荷箱，只需帶上本儀器就可按標準測量電流互感器的比差和角差，還可測量電流1％~120％間任意百分比的比差和角差；可直接測量電流互感器和電壓互感器的變比；可定性的測量電壓互感器的比差和角差；可現場測量電流和電壓互感器的實際二次負荷，檢定特別方便。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。

合肥互感器綜合測試儀CT測試8.1、CT勵磁（伏安）特性測試在CT主界面中，點擊“伏安特性” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—3000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見界面，測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。 圖4，CT勵磁特性測試界面CT伏安特性結果圖 2）、伏安特性（勵磁）測試結果操作說明試驗結束后，顯示出伏安特性測試曲線及數據（見圖5）。該界面上各操作功能如下：打 印：點擊“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。
