輸電線路異物遠程清障儀嘉興

嘉興清障儀質保、返修、退貨流程1)產品至交付日起整機保修一年，激光器保修兩年。2)因地震、潮汐等不可抗拒力量引起的設備損壞，不在保修范圍之內。3)未經我公司同意擅自打開、拆分、維修激光清障設備的，不在保修范圍之內。4)沒有按照本產品使用要求誤操作造成設備損壞的，不在保修范圍之內。5)不符合本產品使用條件，超出本產品使用范圍而造成設備損壞的，不在保修范圍之內。6)我公司激光器沒有供客戶更換的零部件，所有維修必須均應由我司技術人員進行。7)如果超出保修范圍之內，我公司以稍高于成本價提供激光器維修服務。8)我公司對客戶提供終身技術咨詢服務。9)8 產品裝箱說明包含設備 數量輪式拉桿箱 激光觀瞄發射裝置 1顯控操作平板及充電器 148V 4芯電源線 112V云臺電源線 16芯云臺信號線 1激光開關鑰匙 2激光清障儀使用說明書 1單肩包 三腳架、云臺 1充電電池 2電池充電器 1本產品每套包含一個輪式拉桿箱、一個單肩包、電池及充電器： 青島天正華意電氣設備有限公司

<嘉興>天正華意電氣設備有限公司

嘉興清障儀清障作業操作 1）通過按 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統，等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！

輸電線路異物遠程清障儀嘉興 <嘉興>天正華意電氣設備有限公司

嘉興清障儀規范與標準2.1通用部分（1）本采購項目應遵循本技術規范書、有關國際通用標準和規范、中國 標準和規范、行業標準和規范，以及在合同實施期間以上相應標準和規范的修改，以及新頒布的標準和規范。除合同另有規定外，如采用進口或引進技術或合資或合作產品，還應遵守產品原產地、采用的技術合作或支持方的 標準。當上述標準不一致時按本技術規范執行。（2）具體標準和規范見專用部分，如專用部分未單獨列出，則按國際通用、 及行業標準和規范中相應 要求實施。（3）本項目在執行規范、標準要求外，還須遵循采購人的相關管理文件要求。2.2專用部分除采購標準規范和圖紙中要求的技術條件外，賣方還將再次確認以下標準的 版本（以文字形式通知買方），并遵照 標準要求執行，并將 標準通知買方。GB/T 191-1990 包裝儲運圖示標準GB4208-2008 外殼防護等級GB10320-1995 激光設備和設施的電氣GB/T13740-1992 激光輻射發散角測試方法GB/T13741-1992 激光輻射光束直徑測試方法GB/T15313-2008 激光術語GB7247.1-2001 激光產品的第1部分：設備分類、要求和用戶指南GB/Z18461-2001 激光產品的生產者關于激光輻射的檢查清單YY/T0757-2009 人體使用激光束的指南T/CEC 403-2020 輸電線路漂浮異物激光帶電裝備使用導則2.2.1主要功能要求（1）能從地面發射可控激光對高空異物進行遠距離自動切割，實現帶電、遠程、非接觸式作業，具有、快速、可帶電作業的特點，適用于架空線路非金屬異物；設備要求具備智能自動跟蹤瞄準功能，對異物實現快速瞄準、自動切割，具有十字光標瞄準功能，十字光標和激光出光點重合；具有軟件快速校準十字光標的功能。

嘉興清障儀清障作業操作 1）通過按 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統，等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！

輸電線路異物遠程清障儀嘉興 <嘉興>天正華意電氣設備有限公司

嘉興清障儀作業方案危害導線的樹木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的動物（如蛇類）、熱氣球等的；另外，導線融冰、飛行器擊落、危化品引爆等等。1套管理系統：機器W操作員、員雙授權啟動機制，工作記錄追溯軟件（選配）2套瞄準系統：光學瞄準系統，實現視頻指示和瞄準指示功能可見激光同軸指示，實現夜間作業5套操作控制：電源（220kV）鑰匙控制設備急停控制激光射線控制（12V）: I級控制【員】II級雙控【操作員】功率調節控制6 350W 500W釆用48V直流供電輕便1000W需要電源或發電機供電公司激光產品發展沿革業優勢躍巨離非接觸式作業，無需停電、不登高、基本不受天氣及光線影響，晝夜均可 ?Mk對突發危害可應急處置。作業對危害導線 木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的云（如蛇類）、熱氣球等的； 另外，導線融冰、飛行器擊落、危化品引爆等等。作業效果、、經濟

嘉興清障儀系統防護：要求具有鑰匙開關、主機開關和控制器開關、急停開關、人臉識別、密碼等防護功能：1）設備具有傾倒保護功能，設備傾倒時自動切斷激光出光，防止誤傷附近人員。2）具備前方異物探測功能，可發現前方異物入侵并發出報警，自動切斷激光出光。3）具備鑰匙開啟和手動急停按鈕功能模塊，確保當作業現場發生突發情況下，人員可手動切斷激光，避免事故發生。4）具有控制系統，具備密碼及人臉識別解鎖、多賬戶管理權限設置、GPS定位。（14）便攜式直流電源；便攜式直流電源內部核心為鋰電池組，便攜式直流電源連續滿負荷工作時間≥90分鐘；（15）設備和作業任務能通過APP在平板端監控管理；通過APP作業端在發現異物、處理異物等過程，通過圖文方式上報任務，定位異物位置等；通過APP管理端，可以實時看到待處理任務、已處理任務、設備位置、使用人、使用狀態等；可以統計分析異物清理和設備使用情況。（16）安裝便捷性要求：現場安裝裝架設和拆卸收納方便。從收納狀態（設備及所有配件均處于存儲、運輸包裝狀態）到工作狀態（架設完成，可瞄準出光）的時間不超過5分鐘；從工作狀態到收納狀態時間不超過5分鐘。

<嘉興>天正華意電氣設備有限公司 輸電線路異物遠程清障儀嘉興

嘉興清障儀屬材料異物，可用于遠距離砍樹、削枝，可用于遠程馬蜂窩；（2）有效距離：0～300米；（3）激光器類型：光纖激光器；（4）主機激光光源冷卻方式采用：風冷冷卻；（5）輸出功率：0～500W連續可調；（6）激光輸出波長：1080±10nm；（7）激光輸出焦距在0～500米范圍內可動態調節，聚焦光斑尺寸≤12mm；（8）具備十字光標指示功能，十字光標中心為激光出光點，光標具備多種顏色多種形狀可選；（9）發射頭部分采用同軸同向的出光方式，不接受非同軸的平行出光方式；（10）具備電子望遠瞄準系統，采用云臺控制、激光器控制與顯示一體的平板電腦，自動對焦相機配合手持平板顯示遠處目標，無需肉眼觀察，0-500m平板上清晰可見 光學調焦不低于60倍；平板電腦具有記錄作業過程功能，可通過工作錄像追溯操作過程；（11）具備高精度自動跟蹤云臺，云臺旋轉角度滿足水平：0°～360°，垂直：﹣90°～90°，具備機械保護和失電保持功能；（12）智能自動跟蹤瞄準功能：1）具有快速瞄準目標的能力，在任意倍率下，用戶直接在控制平板電腦上點擊待目標后，云臺會在1秒內自動瞄準目標，指哪打哪；2）具備多種工作模式，提供手動切割、半自動切割和全自動切割等功能，滿足不同作業需求；3）半自動切割模式下，具備電子圍欄功能，具備自動往復切割功能；4）全自動切割模式下，具備異物識別、自動生成切割路徑功能，作業過程中，具備人工輔助微調切割功能，提高作業效率；

<嘉興>天正華意電氣設備有限公司 輸電線路異物遠程清障儀嘉興

嘉興清障儀5使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 5.4出停光控制 點擊“ ”或“ ” 按鈕，彈出出光確認按鈕，點擊確認激光發出，此時設備狀態顯示區域綠燈亮起（ps:發生故障時，故障列表后紅燈亮起，此時設備自動停止出光）。 點擊“ ”或“ ” 按鈕，設備立刻停止出光。當內部溫度大于 45 度時，儀器溫度報警，停止出光，風扇進行自然冷卻；當激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。 5.5清障作業操作 1）通過滑動 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到 一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統， 然后等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統點擊關機，必須等待1分鐘以后再關閉激光發射裝置電源！

輸電線路異物遠程清障儀嘉興 <嘉興>天正華意電氣設備有限公司

嘉興清障儀1信息感謝您選擇青島天正華意電氣的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在 狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率 超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

嘉興清障儀維修與保養5.1同軸鏡頭的維護保養①鏡頭外殼禁止使用酒精擦拭。②定期檢查保護窗鏡片，發現有灰漬因及時使用酒精棉簽擦拭，使用后蓋上鏡頭蓋。5.2電氣防護①電池與云臺輕拿輕放，禁止在潮濕環境中使用。②使用時確保所有連接線都已經連好。5.3電池維護①在不使用的情況下，功率電池每兩周充電1次，充電時間不超過8小時；②操作遙控器電池、云臺電池每2周充電一次，使用高峰期設備使用后即時充電。6.裝箱清單產品名稱：電網異物遠程器產品型號：TH-350W本用戶手冊雖經過真審閱，但紕漏在所難免，如有不明之處，請聯系相應技術或銷售人員。聲明：? 公司保證本產品經過完善的測試和檢驗，在運輸前所有檢測項目均達到書面的質量規格要求。如果在收到產品時發現外包裝和內部有任何損壞，請馬上與我司聯系。? 產品手冊版權歸本公司所有，未經許可不得翻印、抄襲、修改本用戶手冊內容。信息 激光清障儀 架空線路激光清障裝置 激光線路清障儀 激光電纜清障儀 電網異物激光清障儀 電力系統架空線路清障儀 激光導物清障儀

<嘉興>天正華意電氣設備有限公司 輸電線路異物遠程清障儀嘉興

嘉興清障儀信息在使用該產品之前，請先閱讀和了解這份用戶手冊并熟悉我們為您提供的信息。這份用戶手冊提供了重要的產品操作，以及其他信息給您以及所有將來的用戶作參考。為了確保操作和產品的 性能，請遵循以下注意和警告事項以及該手冊的其他信息去操作。●本系列脈沖光纖激光器是IV級的激光產品。該系列激光器在1080nm或1080nm附近波長范圍內發出不小于300W的激光輻射。避免眼睛和皮膚接觸到光輸出端直接發出或散射出來的輻射。●切勿直接觀看輸出頭。●此激光器發射光為不可見光，使用時切勿把激光輸出頭朝向有人的地方。●請不要打開機器，因為沒有可供用戶使用的產品零件或配件。所有保養或維修必須返回本公司內進行。激光器分級：本系列激光器屬于IV級激光：激光直接照射一定會對眼睛造成不可修復的傷害，也會造成皮膚灼傷和燒壞物品，某些情況下激光的反射光及散射光也會造成眼睛損害和皮膚灼傷。

<嘉興>天正華意電氣設備有限公司 輸電線路異物遠程清障儀嘉興

嘉興清障儀概述隨著電網的快速發展，高壓輸電線路分布廣泛、有些輸電線路架設在環境復雜的地方，且絕大部分是由無絕緣層保護的裸金屬線，通過絕緣子固定在桿塔上，實現電能傳輸。但一些塑料布、廣告條幅、風箏、廣告布、樹障等異物很容易纏繞在裸露的金屬導線上，一旦此類漂浮性異物受雨、雪、霧、露浸濕，極易造成金屬導線相間短路或者單相接地等故障，從而導致跳閘造成供電中斷、輸電線路損壞。目前清理這些異物便捷的方式是利用噴火無人機對異物噴射火焰使其燃燒掉落，但隨著科技的不斷進步，更加便攜的新的清障裝置已脫引而出——激光遠程架空輸電線路異物。激光清障儀裝置通過發射特定波段和功率的紅外激光，在輸電線路不停電的情況下，通過光熱作用對輸電線路上的異物瞄準、掃描、熔斷使其掉落，準確無污染，對導線無損傷，是一種、方便、快捷的方式。現有清障方法比較清障方式圖示 需要人數效率性特點人工清障4-6人 4-6小時 需要人員攀爬，系數低傳統清障方式，效率低成本高，系數比較低，需要停電操作清障機器人2-3人2小時左右需要人員攀爬道桿塔頂端安裝 通過視頻控制機器人，需要人員少，機動性差，易損傷線路，需停電消缺無人機（切割機/噴火）5-6人 10分鐘 性高，無需攀爬 通過遙控清理障礙物，用時短，但需要停電作業激光清障儀1-2人5分鐘性高，無需攀爬遠距離清障，無需停電，用時短，

<嘉興>天正華意電氣設備有限公司 輸電線路異物遠程清障儀嘉興

嘉興清障儀1信息感謝您選擇青島天正華意電氣的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在 狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率 超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

嘉興清障儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45H和55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、高速數字處理芯片及獨有的 技術抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。

<嘉興>天正華意電氣設備有限公司 輸電線路異物遠程清障儀嘉興

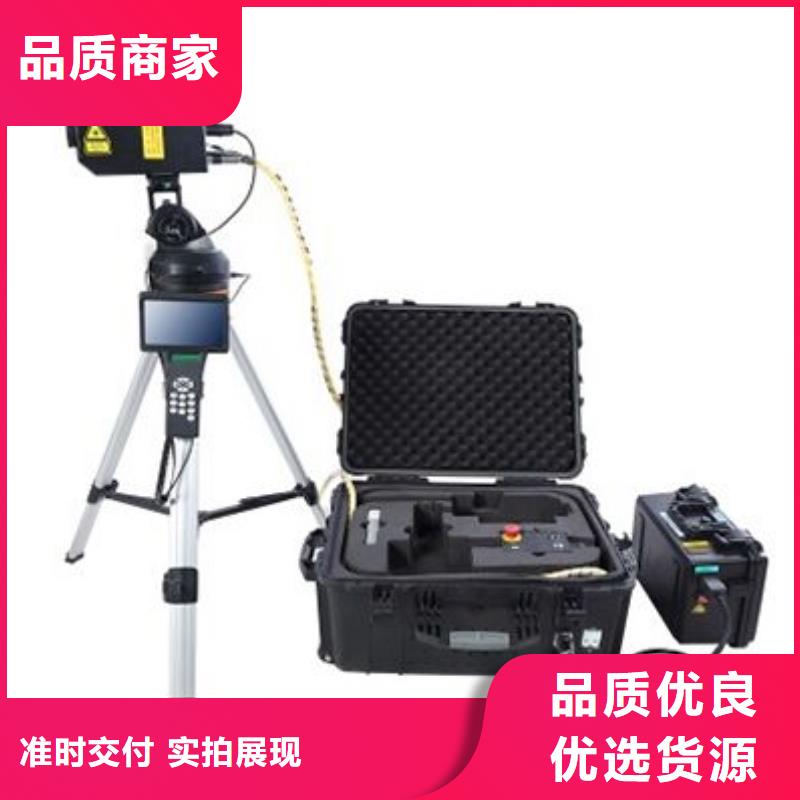

嘉興清障儀質保、返修、退貨流程1)產品至交付日起整機保修一年，激光器保修兩年。2)因地震、潮汐等不可抗拒力量引起的設備損壞，不在保修范圍之內。3)未經我公司同意擅自打開、拆分、維修激光清障設備的，不在保修范圍之內。4)沒有按照本產品使用要求誤操作造成設備損壞的，不在保修范圍之內。5)不符合本產品使用條件，超出本產品使用范圍而造成設備損壞的，不在保修范圍之內。6)我公司激光器沒有供客戶更換的零部件，所有維修必須均應由我司技術人員進行。7)如果超出保修范圍之內，我公司以稍高于成本價提供激光器維修服務。8)我公司對客戶提供終身技術咨詢服務。9)8 產品裝箱說明包含設備 數量輪式拉桿箱 激光觀瞄發射裝置 1顯控操作平板及充電器 148V 4芯電源線 112V云臺電源線 16芯云臺信號線 1激光開關鑰匙 2激光清障儀使用說明書 1單肩包 三腳架、云臺 1充電電池 2電池充電器 1本產品每套包含一個輪式拉桿箱、一個單肩包、電池及充電器： 青島天正華意電氣設備有限公司

<嘉興>天正華意電氣設備有限公司 輸電線路異物遠程清障儀嘉興

嘉興清障儀質保、返修、退貨流程1)產品至交付日起整機保修一年，激光器保修兩年。2)因地震、潮汐等不可抗拒力量引起的設備損壞，不在保修范圍之內。3)未經我公司同意擅自打開、拆分、維修激光清障設備的，不在保修范圍之內。4)沒有按照本產品使用要求誤操作造成設備損壞的，不在保修范圍之內。5)不符合本產品使用條件，超出本產品使用范圍而造成設備損壞的，不在保修范圍之內。6)我公司激光器沒有供客戶更換的零部件，所有維修必須均應由我司技術人員進行。7)如果超出保修范圍之內，我公司以稍高于成本價提供激光器維修服務。8)我公司對客戶提供終身技術咨詢服務。9)8 產品裝箱說明包含設備 數量輪式拉桿箱 激光觀瞄發射裝置 1顯控操作平板及充電器 148V 4芯電源線 112V云臺電源線 16芯云臺信號線 1激光開關鑰匙 2激光清障儀使用說明書 1單肩包 三腳架、云臺 1充電電池 2電池充電器 1本產品每套包含一個輪式拉桿箱、一個單肩包、電池及充電器： 青島天正華意電氣設備有限公司

嘉興清障儀系統防護：要求具有鑰匙開關、主機開關和控制器開關、急停開關、人臉識別、密碼等防護功能：1）設備具有傾倒保護功能，設備傾倒時自動切斷激光出光，防止誤傷附近人員。2）具備前方異物探測功能，可發現前方異物入侵并發出報警，自動切斷激光出光。3）具備鑰匙開啟和手動急停按鈕功能模塊，確保當作業現場發生突發情況下，人員可手動切斷激光，避免事故發生。4）具有控制系統，具備密碼及人臉識別解鎖、多賬戶管理權限設置、GPS定位。（14）便攜式直流電源；便攜式直流電源內部核心為鋰電池組，便攜式直流電源連續滿負荷工作時間≥90分鐘；（15）設備和作業任務能通過APP在平板端監控管理；通過APP作業端在發現異物、處理異物等過程，通過圖文方式上報任務，定位異物位置等；通過APP管理端，可以實時看到待處理任務、已處理任務、設備位置、使用人、使用狀態等；可以統計分析異物清理和設備使用情況。（16）安裝便捷性要求：現場安裝裝架設和拆卸收納方便。從收納狀態（設備及所有配件均處于存儲、運輸包裝狀態）到工作狀態（架設完成，可瞄準出光）的時間不超過5分鐘；從工作狀態到收納狀態時間不超過5分鐘。

<嘉興>天正華意電氣設備有限公司 輸電線路異物遠程清障儀嘉興

嘉興清障儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45H和55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、高速數字處理芯片及獨有的 技術抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。

<嘉興>天正華意電氣設備有限公司 輸電線路異物遠程清障儀嘉興

嘉興清障儀作業方案危害導線的樹木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的動物（如蛇類）、熱氣球等的；另外，導線融冰、飛行器擊落、危化品引爆等等。1套管理系統：機器W操作員、員雙授權啟動機制，工作記錄追溯軟件（選配）2套瞄準系統：光學瞄準系統，實現視頻指示和瞄準指示功能可見激光同軸指示，實現夜間作業5套操作控制：電源（220kV）鑰匙控制設備急停控制激光射線控制（12V）: I級控制【員】II級雙控【操作員】功率調節控制6 350W 500W釆用48V直流供電輕便1000W需要電源或發電機供電公司激光產品發展沿革業優勢躍巨離非接觸式作業，無需停電、不登高、基本不受天氣及光線影響，晝夜均可 ?Mk對突發危害可應急處置。作業對危害導線 木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的云（如蛇類）、熱氣球等的； 另外，導線融冰、飛行器擊落、危化品引爆等等。作業效果、、經濟

<嘉興>天正華意電氣設備有限公司 輸電線路異物遠程清障儀嘉興

嘉興清障儀概述隨著電網的快速發展，高壓輸電線路分布廣泛、有些輸電線路架設在環境復雜的地方，且絕大部分是由無絕緣層保護的裸金屬線，通過絕緣子固定在桿塔上，實現電能傳輸。但一些塑料布、廣告條幅、風箏、廣告布、樹障等異物很容易纏繞在裸露的金屬導線上，一旦此類漂浮性異物受雨、雪、霧、露浸濕，極易造成金屬導線相間短路或者單相接地等故障，從而導致跳閘造成供電中斷、輸電線路損壞。目前清理這些異物便捷的方式是利用噴火無人機對異物噴射火焰使其燃燒掉落，但隨著科技的不斷進步，更加便攜的新的清障裝置已脫引而出——激光遠程架空輸電線路異物。激光清障儀裝置通過發射特定波段和功率的紅外激光，在輸電線路不停電的情況下，通過光熱作用對輸電線路上的異物瞄準、掃描、熔斷使其掉落，準確無污染，對導線無損傷，是一種、方便、快捷的方式。現有清障方法比較清障方式圖示 需要人數效率性特點人工清障4-6人 4-6小時 需要人員攀爬，系數低傳統清障方式，效率低成本高，系數比較低，需要停電操作清障機器人2-3人2小時左右需要人員攀爬道桿塔頂端安裝 通過視頻控制機器人，需要人員少，機動性差，易損傷線路，需停電消缺無人機（切割機/噴火）5-6人 10分鐘 性高，無需攀爬 通過遙控清理障礙物，用時短，但需要停電作業激光清障儀1-2人5分鐘性高，無需攀爬遠距離清障，無需停電，用時短，
