百色地埋電纜管線探測儀說明：1.長按標定鍵 進入或退出信息/菜單界面。2.上下左右鍵選擇菜單項，OK鍵確認執行，ESC鍵返回上級菜單。3.設備識別碼UID（短碼和長碼，括號內為長碼），不能修改。4.工頻頻率、深度單位、主動探測頻率對應菜單設置值。5.若不選配藍牙和GNSS定位功能，則藍牙和GNSS信息不顯示。菜單項：1、系統功能：?保存設置?退出菜單界面?中英文切換復位關機2、存儲功能：?通過藍牙發送全部存儲數據3、工頻頻率選擇：選擇50或60Hz 4、深度單位選擇：?選擇米（m）或英尺（ft）、有源探測頻率使能：可選的有源頻率列表?恢復出廠默認頻率?使能所有頻率 說明：1.工頻頻率、深度單位、有源探測頻率的選擇：菜單項前面帶＊號的為使能的項目，不帶＊號的為禁止的項目。上下鍵選擇菜單項，OK鍵切換使能/禁止。2.頻率過多會造成操作繁瑣，建議只使能常用的頻率，需要時再使能其他頻率。50（或60Hz）用于探測電力電纜，100Hz（或120Hz）用于外加電流陰極保護（CPS）管道的探測。3.若未選配藍牙及存儲功能，則存儲功能主菜單下沒有子項內容顯示。4.設置完成后，須進入系統主菜單，選擇保存，短按OK鍵 保存設置內容。第二章 發射信號的一般方法發射機對管線施加信號的方法有三種：直連、卡鉗耦合和輻射感應，本章作為這些方法的一般介紹，對于電纜探測來說有其特殊性，在第三章中專門介紹。一、直連法直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：電力電纜、通信電纜、金屬自來水管道、金屬燃氣管道，陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬物體等。發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法能夠得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1、直連輸出線纜連接將發射機直連輸出線纜一端的5芯紅色插頭插入發射機的輸出插座。

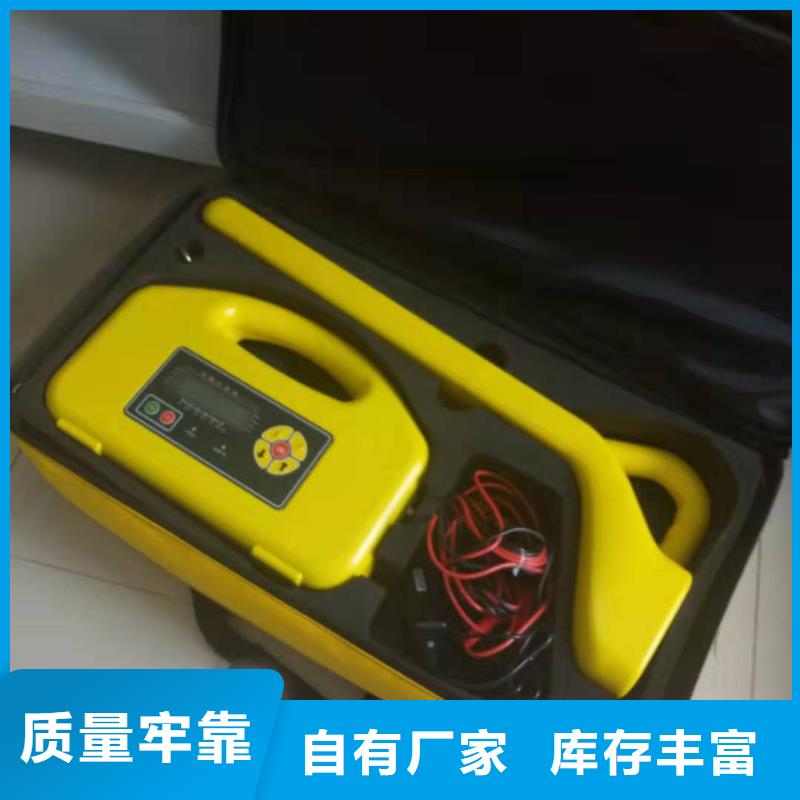

百色地埋電纜管線探測儀 管線儀 概述是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行性識別，以及管道絕緣破損和部分類型電纜故障的查找。主機 可選附件測深輔助傳感器發射卡鉗識別柔性卡鉗聽診器1kV查障升壓器A字架圖1-1-1 儀器外觀一、功能特點1.多種功能合一： 路徑探測 ＋ 電纜識別 ＋ A字架查障。2.彩屏羅盤顯示：透視地下管線一覽無余。3.超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。4.跟蹤正誤提示：排除鄰近管線干擾。5.增強型測深：實時精準深度測量。6.測深輔助傳感器：信號畸變提醒。7.增強型無源探測：工頻＋射被動頻測，可同時顯示多條管線。8.無源探測頻譜分析：排除干擾頻率。9.高性能發射卡鉗：向運行電纜耦合信號。10.柔性卡鉗電纜性識別：方便且高度可靠，且能做電流測量。11.跨步電壓探測：對地絕緣破損查找。12.支持訂制頻率。13.大功率數字功放發射，全自動阻抗匹配，自動保護。14.發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。15.發射/接收全數字化處理，穩定可靠。16.內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。17.IP65高等級防護。

<百色>天正華意電氣設備有限公司 H-PCM+地下管道可燃氣泄漏儀誠信企業

百色地埋電纜管線探測儀直連接線將紅色鱷魚夾和管道露出的金屬部分（如電纜芯線/閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。圖2-1-2 直連法接線注意事項：?接地釬位置的選擇：為保證探測效果，接地釬應與管線距離5m以上，而且黑色接地導線應盡量和管線方向垂直。?不要將黑色接地夾連接到自來水管或其他管線上，否則會使這些管線上也會有發射信號，從而干擾目標管線的正常探測。?接地釬和目標管線之間不應有其他管線，否則這些管線上也會感應到發射信號，從而產生干擾。可在打接地釬之前用無源探測的方法進行檢查。?確保良好連接：如果管線連接處有絕緣漆或銹蝕嚴重，需要先將其清理干凈，確保紅色鱷魚夾直接和管線的金屬部分連接。?管線不同分段之間或管件和管道之間可能是絕緣的，如果絕緣則不能使用直連法，或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法：確認接線正確后，打開發射機觀察輸出電流，如果電流過小，以至于無法正常探測，則有可能是管道絕緣。

<百色>天正華意電氣設備有限公司 H-PCM+地下管道可燃氣泄漏儀誠信企業

百色地埋電纜管線探測儀電纜識別是為電力電纜工程師和電纜工人解決電纜識別的技術問題而設計的。可用于識別帶電電纜和停電電纜。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返標定操作時間，提高工作效率。電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。該功能由信號發射機、接收機、信號發射鉗、連接測試線、柔性卡鉗和聽診器來配合實現。聽診器可在不方便使用卡鉗時使用。接地電阻測試使用精密4線法測量現場的接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響小化。額定輸出電流6mA，測量范圍0.001Ω~2000Ω。功能由接收機和連接測試線來配合實現。絕緣電阻測試專用于試驗室或現場做絕緣測試。適用于測量各種絕緣材料的電阻值如變壓器、電機、電纜及電氣設備等的絕緣電阻。內嵌高精度微電流測量系統、數字升壓系統、自動放電電路等。額定輸出測試電壓范圍100V～2500V，絕緣電阻測量范圍0.01MΩ～2.50TΩ。功能由信號發射機和連接測試線來配合實現。信號發射機：用于管線路徑探測、電纜識別和絕緣電阻測試。該設備可通過直連輸出、卡鉗耦合、感應法等方式給目標電纜加上識別信號，該信號有640Hz、1280Hz、10kHz等6種不同的混合脈沖信號可供選擇。信號輸出功率10W，10檔可調，適應不同的應用環境，讓管線探測和電纜識別更加準確可靠。儀表內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，其箱體能承受約200kg的壓力，主機5.4寸彩色L液晶顯示，實時動態顯示信號輸出狀況和電池使用情況。

H-PCM+地下管道可燃氣泄漏儀誠信企業 <百色>天正華意電氣設備有限公司

百色地埋電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性識別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了探測時的信號施加方式的差異，不同的接法將會產生不同的電磁場，探測效果也有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法：芯線-大地接法 芯線-大地接法是對離線電纜（停電電纜）進行路徑探測和識別的接線方式，可以充分發揮儀器的功能，并能程度地減小干擾影響，如下圖所示：圖3-1-1 芯線－大地接線法將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。

百色地埋電纜管線探測儀界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，8kHz，33kHz，82kHz。開機默認1280 Hz。卡鉗耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點時，可以使用輻射感應法；在地面開挖前，需要探查地下有無管線時也可使用輻射法。發射機利用內置的輻射線圈向外輻射高頻電磁場（一次場），金屬管線－大地回路耦合出感生電流，感生電流再輻射電磁場（二次場），接收機接收二次場進行管線探測。優點：使用方便，無須接線，不和管線進行任何形式的電氣連接，特別適用于無外露點的管線探測，也是一種區域管線普查的手段。缺點：管線感應電流小于直連法和卡鉗法，適用于埋深較淺的管線，深度較大時效果變差；發射機下一定范圍內所有管線均能感應出信號，無法識別特定管線。1、發射機的放置使用輻射法時，發射機無須連接任何附件，發射機自動識別為“輻射”法。用于管線跟蹤時：在預計管線的上方，將發射機垂直放于地面，并且和預計的管線方向垂直。探測過程中需要和接收機配合，根據探測到的管線實際方向和位置進行調整，如右圖。 圖2-3-1 輻射感應法用于管線區域探查時：在需要探查的區域，由兩人操作，發射機和接收機間隔一定距離同步移動，并保持發射機和接收機的方向一致（詳見P28：輻射探查）。

<百色>天正華意電氣設備有限公司 H-PCM+地下管道可燃氣泄漏儀誠信企業

百色地埋電纜管線探測儀直連接線將紅色鱷魚夾和管道露出的金屬部分（如電纜芯線/閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。圖2-1-2 直連法接線注意事項：?接地釬位置的選擇：為保證探測效果，接地釬應與管線距離5m以上，而且黑色接地導線應盡量和管線方向垂直。?不要將黑色接地夾連接到自來水管或其他管線上，否則會使這些管線上也會有發射信號，從而干擾目標管線的正常探測。?接地釬和目標管線之間不應有其他管線，否則這些管線上也會感應到發射信號，從而產生干擾。可在打接地釬之前用無源探測的方法進行檢查。?確保良好連接：如果管線連接處有絕緣漆或銹蝕嚴重，需要先將其清理干凈，確保紅色鱷魚夾直接和管線的金屬部分連接。?管線不同分段之間或管件和管道之間可能是絕緣的，如果絕緣則不能使用直連法，或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法：確認接線正確后，打開發射機觀察輸出電流，如果電流過小，以至于無法正常探測，則有可能是管道絕緣。

<百色>天正華意電氣設備有限公司 H-PCM+地下管道可燃氣泄漏儀誠信企業
H-PCM+地下管道可燃氣泄漏儀誠信企業 <百色>天正華意電氣設備有限公司

百色地埋電纜管線探測儀路徑信號發射器面板示意圖1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。3.路徑信號界面：開機后，點擊“路徑信號”，進入路徑信號界面，如下圖：五、使用方法步驟儀器連線如圖所示：說明：接線時，必須將被測電纜始端頭的接地線與系統地斷開；信號發射器的輸出電纜中的紅夾子接在被測電纜的始端頭鎧裝上或接在被測電纜的芯線上；輸出電纜的黑夾子接在系統地上或接在接地電阻良好的地樁上，以保證被測電纜有較強的信號電磁場輻射。1、將被測電纜始端頭的接地線（鎧裝）與系統地斷開。將信號發射器的輸出電纜中的紅夾子夾住被測電纜的始端頭地線或任一芯線，黑夾子夾在系統地上（或夾在打入土地的地樁上）。2、選擇頻率，點擊啟動。3、接收機置“路徑”檔。接通電源后，調節“音量”電位器。當接收機靠近輸出電纜的紅夾子時，耳機中應聽到“嘟、嘟”的斷續音頻振蕩聲，此時即可攜帶接收機到電纜敷設現場尋測電纜的埋設路徑及埋設深度（詳見“電纜路徑探測原理及方法”）。4、路徑尋測完畢，應及時關掉信號發射器及接收機電源。

<百色>天正華意電氣設備有限公司 H-PCM+地下管道可燃氣泄漏儀誠信企業

百色地埋電纜管線探測儀界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，8kHz，33kHz，82kHz。開機默認1280 Hz。卡鉗耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點時，可以使用輻射感應法；在地面開挖前，需要探查地下有無管線時也可使用輻射法。發射機利用內置的輻射線圈向外輻射高頻電磁場（一次場），金屬管線－大地回路耦合出感生電流，感生電流再輻射電磁場（二次場），接收機接收二次場進行管線探測。優點：使用方便，無須接線，不和管線進行任何形式的電氣連接，特別適用于無外露點的管線探測，也是一種區域管線普查的手段。缺點：管線感應電流小于直連法和卡鉗法，適用于埋深較淺的管線，深度較大時效果變差；發射機下一定范圍內所有管線均能感應出信號，無法識別特定管線。1、發射機的放置使用輻射法時，發射機無須連接任何附件，發射機自動識別為“輻射”法。用于管線跟蹤時：在預計管線的上方，將發射機垂直放于地面，并且和預計的管線方向垂直。探測過程中需要和接收機配合，根據探測到的管線實際方向和位置進行調整，如右圖。 圖2-3-1 輻射感應法用于管線區域探查時：在需要探查的區域，由兩人操作，發射機和接收機間隔一定距離同步移動，并保持發射機和接收機的方向一致（詳見P28：輻射探查）。

<百色>天正華意電氣設備有限公司

百色地埋電纜管線探測儀青島天正華意電氣設備有限公司主要用于高低壓電纜絕緣不良及高阻泄漏性故障點的燒穿及故障距離初步判斷，使用燒穿功能使其高阻故障點的絕緣阻值大幅度降低，變成低阻故障后，再使用電橋功能對電纜故障位置進行初步測試定位，也可使用其他測試儀定位故障位置。數控燒穿電橋一體機符合《中華人民共和國電力行業標準》和《高壓試驗裝置通用技術條件》要求。數控燒穿電橋一體機采用單片機控制、大屏彩色液晶顯示；自動化程度高，保護功能完善，實時顯示燒穿電壓、燒穿電流的變化曲線圖，電橋采用一鍵式自動測試，直接顯示測試結果。測試簡單方便并以中文提示儀器的工作狀態。輸出電壓高、功率大、結構緊湊、攜帶方便。并且能在電纜故障測試及試驗方面提供了大功率的直流高壓源。 功能特點⑴ 用于高壓及低壓電纜絕緣不良和高阻泄漏性故障點的燒穿，使其絕緣阻值大幅度降低，并達到電橋初步定位故障測試要求。⑵ 本機采用高壓電力電子技術，燒穿電流大幅上升，可在短時間內燒穿電纜絕緣不良點及高阻泄漏點故障，并且實現了燒穿短路后自動停機。⑶ 本機內部采用高精度的數字檢測和控制技術，實時采集、顯示高壓值和電流值；實現了電壓、電流、極限功率三重限定，并具備高溫自動報警等多項保護功能。⑷ 本機實現全自動電橋測試，無需人工干預，一鍵自動測試，直接顯示結果，結束后可自動關斷輸出。

H-PCM+地下管道可燃氣泄漏儀誠信企業

百色地埋電纜管線探測儀直連接線將紅色鱷魚夾和管道露出的金屬部分（如電纜芯線/閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。圖2-1-2 直連法接線注意事項：?接地釬位置的選擇：為保證探測效果，接地釬應與管線距離5m以上，而且黑色接地導線應盡量和管線方向垂直。?不要將黑色接地夾連接到自來水管或其他管線上，否則會使這些管線上也會有發射信號，從而干擾目標管線的正常探測。?接地釬和目標管線之間不應有其他管線，否則這些管線上也會感應到發射信號，從而產生干擾。可在打接地釬之前用無源探測的方法進行檢查。?確保良好連接：如果管線連接處有絕緣漆或銹蝕嚴重，需要先將其清理干凈，確保紅色鱷魚夾直接和管線的金屬部分連接。?管線不同分段之間或管件和管道之間可能是絕緣的，如果絕緣則不能使用直連法，或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法：確認接線正確后，打開發射機觀察輸出電流，如果電流過小，以至于無法正常探測，則有可能是管道絕緣。

<百色>天正華意電氣設備有限公司
<百色>天正華意電氣設備有限公司 H-PCM+地下管道可燃氣泄漏儀誠信企業

百色地埋電纜管線探測儀技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離17.外形尺寸：長370mm×寬270mm×高220mm18.重 量：2.5kg四、工作原理TH-2003采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。

百色地埋電纜管線探測儀直連法旋轉FUNTION旋鈕，開啟發射機。根據應用要求，選擇相應的頻率、模式、功率。當切斷和重新連接紅色引線時，通過注意顯示器上的mA輸出或注意發射鉗音調變化來檢查連接是否良好。當連接狀態不佳或者管線接地電阻過大時，會有紅色提示。影響接線質量的因素包括：a)管線連接點銹蝕：用鋼絲刷清潔接線區域b)接地不良：將地釘插入潮濕地面。用水將周圍地面打濕。如果仍有問題，請嘗試連接到檢修孔蓋板周圍。避免連接到圍墻護欄上，否則可能沿著圍墻產生回波信號電流，干擾定位信號。如果接收信號不夠強，首先從較低輸出信號開始，逐漸增加輸出。如果將輸出設置為較高水平，可能會導致部分信號“流出”到其他功能結構，從而導致電源消耗過大，造成能源浪費。當連接到鐵質材料上時，有時可能無法找到恰當的突出部位，無法夾持夾鉗。這種情形下，請使用可選磁鐵與線路接觸，然后將紅色夾子夾到磁鐵上。一個很好的例子是連接到街道照明電路。通常的做法是將照明電纜的護套連接到路燈的金屬檢查蓋上。當連接到檢查板將通過板和護套為電纜供電。通常，蓋板上沒有能用于夾持的突出部位，因此在蓋板上使用磁鐵提供合適的夾持點。1.1 界面介紹旋轉FUNCTION旋鈕至管線探測模式或電纜識別模式開機，進入管線探測或電纜識別信號發射界面。在選擇合適的頻率、模式和功率后，長按輸出。正常輸出時，符號閃爍提示，在此期間不可觸碰連接線的裸露部分，以防觸電。

<百色>天正華意電氣設備有限公司 H-PCM+地下管道可燃氣泄漏儀誠信企業

百色地埋電纜管線探測儀 管線儀 概述是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行性識別，以及管道絕緣破損和部分類型電纜故障的查找。主機 可選附件測深輔助傳感器發射卡鉗識別柔性卡鉗聽診器1kV查障升壓器A字架圖1-1-1 儀器外觀一、功能特點1.多種功能合一： 路徑探測 ＋ 電纜識別 ＋ A字架查障。2.彩屏羅盤顯示：透視地下管線一覽無余。3.超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。4.跟蹤正誤提示：排除鄰近管線干擾。5.增強型測深：實時精準深度測量。6.測深輔助傳感器：信號畸變提醒。7.增強型無源探測：工頻＋射被動頻測，可同時顯示多條管線。8.無源探測頻譜分析：排除干擾頻率。9.高性能發射卡鉗：向運行電纜耦合信號。10.柔性卡鉗電纜性識別：方便且高度可靠，且能做電流測量。11.跨步電壓探測：對地絕緣破損查找。12.支持訂制頻率。13.大功率數字功放發射，全自動阻抗匹配，自動保護。14.發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。15.發射/接收全數字化處理，穩定可靠。16.內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。17.IP65高等級防護。
