宣城手持式光數字測試儀完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。?輕小型高集成單機和一體化結構 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有很高的性能價格比。環境條件正常工作溫度： --5℃~45℃極限工作溫度： --10℃~50℃儲存及運輸： 0℃~40℃工作濕度： 20％~90％，無凝露工作環境： 無腐蝕性氣體大氣壓力： 80kPa~110kPa海拔：0~3000m 宣城手持式光數字測試儀主要技術參數IEC 61850接口功能任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端接口類型LC數量8對，其中2對為100/1000M自適應，6對為100M波長1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送接口類型ST數量6個發送口，2個接收口相位范圍0~360°準確度±0.1°分辨率0.1°頻率范圍0~1000Hz準確度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz時間范圍1ms~9999.999s分辨率1ms開關量輸入數量8對 宣城手持式光數字測試儀主要技術參數IEC 61850接口功能任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端接口類型LC數量8對，其中2對為100/1000M自適應，6對為100M波長1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送接口類型ST數量6個發送口，2個接收口相位范圍0~360°準確度±0.1°分辨率0.1°頻率范圍0~1000Hz準確度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz時間范圍1ms~9999.999s分辨率1ms開關量輸入數量8對 可接空接點及帶電位接點

宣城手持式光數字測試儀6繼電保護測試儀智能檢定裝置后面板1.3繼電保護測試儀智能檢定系統主要指標繼電保護測試儀智能檢定裝置主要指標：設備名稱項目名稱范圍TH66精度等級THU66精度等級檢測裝置交流電流0～≦0.1In 0.2mA0.05mA0.1In～Imax0.05％RG0.02％RD直流電流0～≦0.1In0.2mA0.05mA0.1In～Imax0.05％RG0.05％RD交直流電壓0～≦2V1mV0.5mV2V～Umax0.05％RG0.02％RD交流頻率10～1000Hz0.5mHz0.2mHz交流相位0～359.999o0.05o0.02o總畸變率　0.05％基波0.05％基波諧波2～20次0.1％基波0.05％基波響應時間　5us5us同步性　5us 2us合閘角　5us對應的角度5us對應的角度時鐘　50us50us紋波　0.1％RG0.1％RG1）交直流電流量程：50A、30A、15A、10A、7.5A、6A、4.5A、3A、1.5A、1A、0.75A、0.5A、0.3A、0.15A、0.1A、75mA、50mA、30mA、15mA、10mA共20檔。2）交直流電壓量程：1000V、750V、600V、450V、300V、150V、100V、75V、60V、45V、30V、15V、10V、7.5V、6V、4.5V、3V、1.5V、1V、0.75V、0.6V、0.45V 、0.3V、0.15V、0.1V 、75mV 、50mV、30mV、15mV、10mV共30檔。3）環境溫度：實驗室（20±2）o，預熱時間不低于30分鐘。二 THFZ全功能程控電子負載主要特性規程要求：a單路電流、電壓帶負載（純阻性）能力b多路電流或電壓同時輸出帶負載（純阻性）能力c單路電流、電壓帶感性（容性）負載能力帶負載（純阻性）能力，是指通過的電流（或兩端電壓）精度在標的范圍內和總畸變率不大于1％的輸出功率；通常檢測方式是采用滑動電阻器來測試單路電流、電壓帶負載（純阻性）能力，由于滑動電阻的工作方式是通過改變其線圈匝數實現阻值變化，那么改變0.01Ω以下的阻值就顯的特別費勁。

宣城手持式光數字測試儀測試軟件基于Windows系統，采用嵌入式軟件開發工具，功能齊全、界面友好、使用方便，底層硬件控制性能，首創多層樹型結構的試驗模板數據庫組織方式，靈活的OFFICE文件格式試驗報告，為實現試驗數據庫和試驗報告管理的集成化、系統化提供了數據基礎。h. 采用我公司模擬輸出繼保儀相同的測試軟件，具有相同的測試功能、軟件界面和操作方法。既有富有特色、簡潔方便的通用測試模擬功能，又有實用有效的各類繼電器校驗程序，更有提供多種校驗和搜索方式的成套微機保護和自動裝置的自動試驗程序，各類故障模擬程序，能真實模擬和回放現場實際的各類故障、暫態、振蕩、重合閘行為。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號

宣城手持式光數字測試儀 SCD裝載2.1.1 導入SCD文件刷新F1，刷新當前目錄下的文件，插入U盤，按刷新鍵讀取U盤數據；解析F2/OK，選中SCL文件后，按解析鍵提取SCL文件中的配置數據；解析完成后自動進入數據查看（IED列表信息）；根目錄F3，將當前文件路徑回退到U盤根目錄下；返回F4，將當前文件路徑回退到上級目錄；打開F5/OK，選中文件夾后，按打開鍵進入選中文件夾進行查看；IED列表F6鍵，查詢當前以解析SCL文件的數據；換行方向鍵（上、下）換頁方向鍵（左、右）2.1.2 IED列表首頁F1，返回到IED列表首頁；上頁F2/左鍵，返回到IED列表上一頁；下頁F3/右鍵，前進到IED列表下一頁；尾頁F4，前進到IED列的一頁；篩選F5，設置IED過濾條件，快捷定位需要的使用的IED；控制塊F6/OK，查看選擇IED的報文控制定義信息；換行方向鍵（上、下）換頁方向鍵（左、右）IED篩選功能支持IED按類型、制造廠商、描述或APPID進行篩選過濾，方便快速定位測試需要的IED。以APPID篩選為例，選擇“自定義搜索”，在搜索文本框中輸入AppID，如“4001”，點擊“確定”（F1），則自動將包含有AppID ＝ 0x4001的IED篩選出來。2.1.3 報文控制塊報文列表包含報文類型、APPID、關聯IED，其中關聯IED用來指明當前控制塊的源（from）或目的（to)。基本信息瀏覽選中報文控制塊的屬性參數值；通道信息瀏覽選中報文控制塊的數據集（通道）定義；導至發送將選中報文導出到測試配置，并定義為發送/發布報文；導至訂閱將選擇報文導出到測試配置，并定義為發布報文（Goose）；確定對“導至發送”與“導至訂閱”操作進行確認；取消對“導至發送”與“導至訂閱”操作進行取消；換行方向鍵（上、下）換頁方向鍵（左、右）

宣城手持式光數字測試儀TH-8508系列光數字測試儀TH-8508智能變電站光數字測試儀升級版用 戶 手 冊青島天正華意電氣設備有限公司公司簡介青島天正華意電氣設備有限公司是一家專業從事電力測試設備研發、生產、銷售、服務為一體的高科技企業。成立于2011年，擁有一支技術精湛、經驗豐富的研發團隊，本著“技術創新，服務至上”的經營宗旨，注重信譽，強調服務，立志成為國內的專業化電力測試設備提供商。自成立以來公司秉承“誠信、敬業、團結、創新”的企業精神，以“關注客戶需求，追求技術創新”為宗旨，始終致力于以“用戶體驗至上”的產品研發。通過不斷加強自主知識產權的核心技術研究，為客戶提供的產品和技術服務。公司倡導“以市場為基礎、以技術為生命、以信譽為靈魂”的核心價值觀，以提高客戶的滿意度來企業自身價值。公司致力于為不同群體的用戶提供更高的應用需求，極力的推動新產品、新技術普及。在品牌的規劃及產品設計中，青島天正華意電氣設備有限公司不斷的注入新的元素，以“質量求生存，以服務求價值，讓品質鑄就品牌”。

宣城手持式光數字測試儀光數字繼電保護測試儀可測試的保護，輸入的電壓、電流可以是模擬小信號，也可以是純數字量（IEC61850-9-1/2、FT3），還可以是它們的混合方式；而跳、合閘等狀態量采用GOOSE傳遞、開入開出硬接點連接或混合方式。系統還可以選配功放接口模塊外接本公司的數字仿真功率放大器輸出二次模擬量，既能滿足“傳統PT/CT＋合并單元”采樣模式數字化保護、自動裝置和儀器儀表的參數整定和測試，又能用于傳統模擬保護及自動裝置的參數整定和測試。3、技術參數及性能指標3.1采樣值報文收發多可收發6×4 組IEC 61850-9-1、IEC 61850-9-2/LE SMV采樣值報文，每組SMV報文端口及通道屬性可配置；多可收發6 組IEC60044-7/8（即FT3）采樣值報文，端口、傳輸速率等通信參數可配置；每組IEC61850-9-1 SMV可支持標準的12個SMV數據通道或擴展的可配置多達32個SMV數據通道；每組IEC61850-9-2 SMV可配置多達64個SMV數據通道；每組FT3可支持標準幀即12個SMV數據通道或國網的擴展幀即22個SMV數據通道； 采樣率和ASDU數可設置，每幀1-8個ASDU數，采樣率每周256 點即12800Hz；數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達。SMV各通道輸出同步性≤100μS；多可映射到2組共12路電流、電壓量；3.2 GOOSE 報文接收支持接收6×2組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文接收端口及通道屬性可配置；多可映射到8路開入量信息；3.3 GOOSE 報文發送支持發送6×4組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文發送端口和發送間隔等通道屬性可配置；

宣城手持式光數字測試儀該系統設計依據是《2010繼電保護試驗裝置校準規范》、JJG1112-2015《繼電保護試儀檢定規程》主要用于檢定繼電保護測試儀的技術性能。系統支持手動/半自動/全自動三種檢定模式，通訊采用接口規范的方式，避免了涉及技術保密的問題；系統自動生成報表，報表格式可預設模板編輯，也可在生成后自行編輯，實現了功能的集成化、測試的智能化、分析的自動化。本系統2011年和北京市電力公司電科院合作，取得了《號：ZL 872.4》本系統2013年和浙江省電力公司電科院合作，取得了《號：ZL 896.3》本系統2013年和浙江省電力公司電科院合作，取得了軟件《號：2013SR》青島天正華意電氣設備有限公司1、設計原理系統由TH66/THU66繼電保護測試儀智能檢定裝置、THFZ全功能程控電子負載及PC機系統軟件三部分構成，系統結構與繼電保護測試儀接線示意圖見圖1所示。圖1檢測繼電保護測試儀原理框圖一 繼電保護測試儀智能檢定裝置主要特性（TH66/0.05級、THU66/0.02級）◆采用DSP＋ARM＋CPLD的組合方式，高速A/D，化的電路，高精度、低溫漂的精密采樣電阻，從而保證測量數據的準確性；采用以太網口通訊保證數據的實時性。

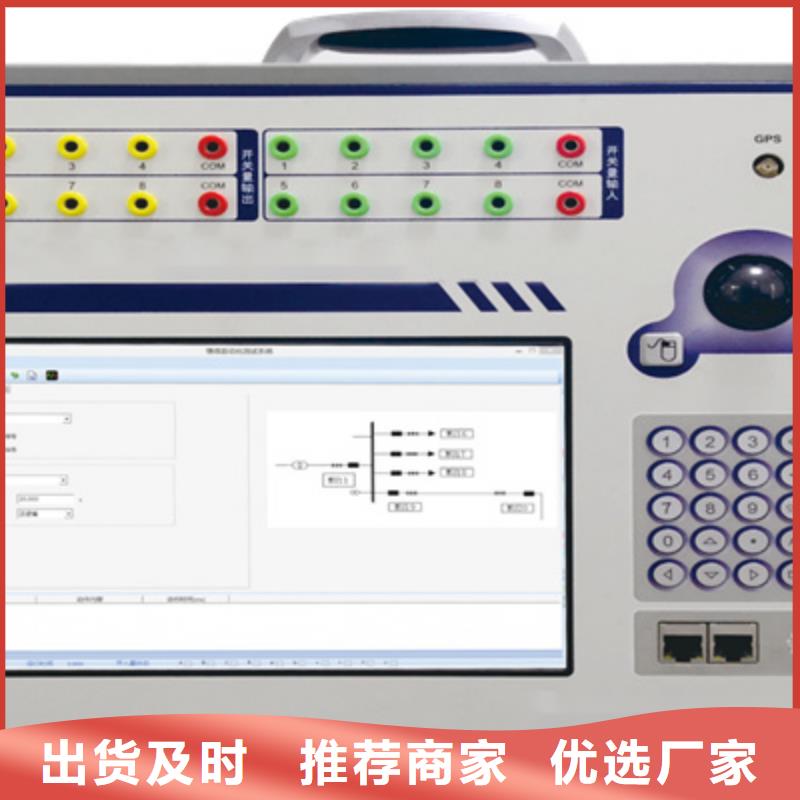

宣城手持式光數字測試儀4英寸大屏幕800×600高亮真彩LED工業用液晶屏；筆記本電腦專用觸控板；精心設計的專有設計觸摸鍵盤；USB接口2個，可外接鍵盤、鼠標、U盤等USB設備。3.12 輸入電源輸入電壓范圍：165VAC~265VAC 200VDC~360VDC；標準輸入電壓：220VAC 50HZ電流：0.5A（Max）。3.13 箱體尺寸與重量全鋁合金擠壓型材標準機箱280×363.5×175mm（W×H×D）；重量：約9kg 。4、測試軟件功能 光數字繼電保護測試儀和傳統模擬輸出繼保儀測試方法相同，主要的區別是和保護裝置的信息交互接口發生了變化。配套測試軟件仍是我公司模擬輸出繼保儀的測試軟件HD_DPTS，功能強大、成熟可靠、使用方便。軟件界面及其操作方法不變，測試時需先對SMV及GOOSE 接口進行數字保護試驗配置，便能方便地完成所有測試項目。提供了針對數字保護測試特殊需要而精心設計的特色功能：1、SMV及GOOSE 接口配置：a. 導入SCL配置文件自動配置；b. 導入PCAP網絡報文文件自動配置；c. 偵測接收相關IED輸出的SMV及GOOSE報文并解析配置信息；d. 手動自行輸入修改配置。2、SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能；3、SMV報文均勻性偏差模擬測試功能；4、測試中斷期間的SMV及GOOSE報文鏈路保持功能；5、PCAP網絡報文文件SMV采樣數據故障回放功能

宣城手持式光數字測試儀切換方式設定狀態的切換/結束方式。結束方式：按鍵觸發、時間觸發、開入觸發、開入或時間觸發狀態保持時長(s)：結束方式為時間觸發時生效，定義狀態輸出時長；觸發后延時（ms):結束方式為開入觸發（開入或時間觸發）時生效，定義收到開入變位后延時輸出時長；開入選擇/邏輯：結束方式為開入觸發（開入或時間觸發）時生效，通過勾選定義參與變位判斷的開入接點及組合邏輯；時間觸發啟動：定義狀態序列測試在指定時間開始。2.4.4 開出定義開出1-8在狀態中的輸出狀態。不勾選——斷開（001，false）；勾 選——閉合（110，true）。2.4.5 測試過程及結果分析點擊開始按鈕（F1），系統按定義好的狀態輸出列表及切換方式連續輸出各個狀態，并記錄各個狀態中的收到的開入變位時刻。測試結束后，自動切換到測試結果分析畫面。2.5 Goose發布Goose控制塊選擇：自動導入測試配置中定義的Goose發布報文控制塊，下拉列表選擇；方向鍵選中控制塊單元格后按OK鍵，彈出下拉選擇框或直接觸屏彈出下拉選擇框。修改值：F1或點擊值列單元格；修改品質：F2或點擊品質列單元格，彈出品質因素修改界面；置測試位：F3，對Goose報文控制塊的測試標志位置位；測試配置：F4，切換到測試配置畫面，進行Goose發布報文定義；發送選項：F5，彈出發送方式選擇畫面，控制發送方式；軟件默認修改通道值或品質后自動發送。發送：F6，當發送方式選擇為“編輯后發送”時生效，即修改通道值或品質后不立即發送，只有當點擊“發送”時才改變輸出。雙點類型注1：雙點類型暫時只支持01和10兩種狀態。注2：軟件暫時支持單點/雙點結構類型的發布。2.6 流量監視流量監視用來監視各個光以太網口的實時收發流量、平均流量、峰值流量。2.7 光功率測量光功率測量需要硬件支持光功率測量模塊可以分析各個光纖以太網口模塊的類型（傳輸速率、波長）、實時光功率強度、平均光功率強度及峰值。
