湘潭地埋電纜管線探測儀界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，8kHz，33kHz，82kHz。開機默認1280 Hz。卡鉗耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點時，可以使用輻射感應法；在地面開挖前，需要探查地下有無管線時也可使用輻射法。發射機利用內置的輻射線圈向外輻射高頻電磁場（一次場），金屬管線－大地回路耦合出感生電流，感生電流再輻射電磁場（二次場），接收機接收二次場進行管線探測。優點：使用方便，無須接線，不和管線進行任何形式的電氣連接，特別適用于無外露點的管線探測，也是一種區域管線普查的手段。缺點：管線感應電流小于直連法和卡鉗法，適用于埋深較淺的管線，深度較大時效果變差；發射機下一定范圍內所有管線均能感應出信號，無法識別特定管線。1、發射機的放置使用輻射法時，發射機無須連接任何附件，發射機自動識別為“輻射”法。用于管線跟蹤時：在預計管線的上方，將發射機垂直放于地面，并且和預計的管線方向垂直。探測過程中需要和接收機配合，根據探測到的管線實際方向和位置進行調整，如右圖。 圖2-3-1 輻射感應法用于管線區域探查時：在需要探查的區域，由兩人操作，發射機和接收機間隔一定距離同步移動，并保持發射機和接收機的方向一致（詳見P28：輻射探查）。

湘潭地埋電纜管線探測儀技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離17.外形尺寸：長370mm×寬270mm×高220mm18.重 量：2.5kg四、工作原理TH-2003采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。

<湘潭>天正華意電氣設備有限公司 湘潭 地下電纜外護套探測儀用途

湘潭地埋電纜管線探測儀電纜識別是為電力電纜工程師和電纜工人解決電纜識別的技術問題而設計的。可用于識別帶電電纜和停電電纜。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返標定操作時間，提高工作效率。電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。該功能由信號發射機、接收機、信號發射鉗、連接測試線、柔性卡鉗和聽診器來配合實現。聽診器可在不方便使用卡鉗時使用。接地電阻測試使用精密4線法測量現場的接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響小化。額定輸出電流6mA，測量范圍0.001Ω~2000Ω。功能由接收機和連接測試線來配合實現。絕緣電阻測試專用于試驗室或現場做絕緣測試。適用于測量各種絕緣材料的電阻值如變壓器、電機、電纜及電氣設備等的絕緣電阻。內嵌高精度微電流測量系統、數字升壓系統、自動放電電路等。額定輸出測試電壓范圍100V～2500V，絕緣電阻測量范圍0.01MΩ～2.50TΩ。功能由信號發射機和連接測試線來配合實現。信號發射機：用于管線路徑探測、電纜識別和絕緣電阻測試。該設備可通過直連輸出、卡鉗耦合、感應法等方式給目標電纜加上識別信號，該信號有640Hz、1280Hz、10kHz等6種不同的混合脈沖信號可供選擇。信號輸出功率10W，10檔可調，適應不同的應用環境，讓管線探測和電纜識別更加準確可靠。儀表內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，其箱體能承受約200kg的壓力，主機5.4寸彩色L液晶顯示，實時動態顯示信號輸出狀況和電池使用情況。

<湘潭>天正華意電氣設備有限公司 湘潭 地下電纜外護套探測儀用途

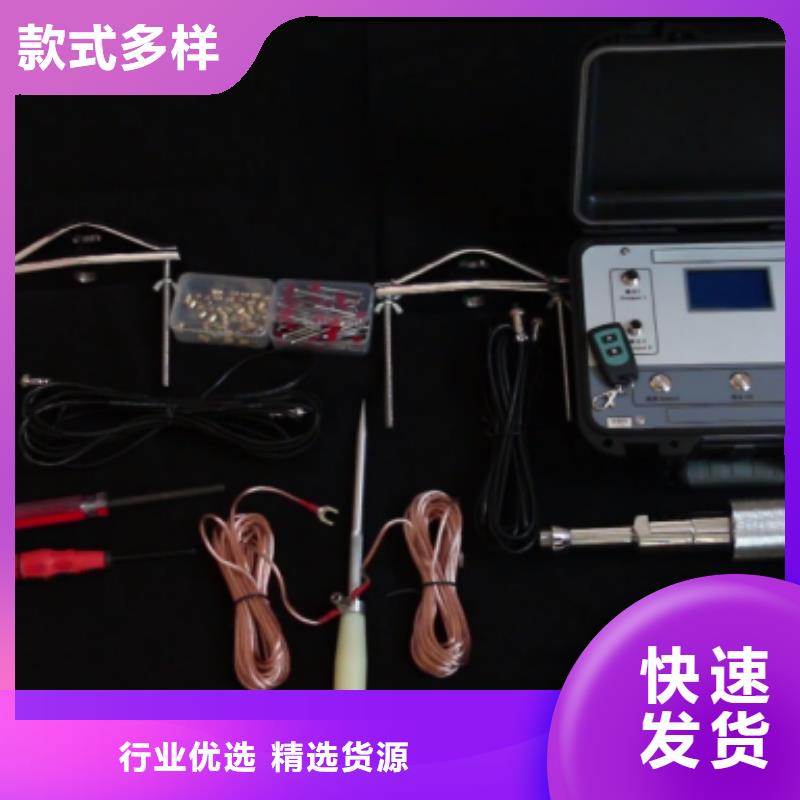

湘潭地埋電纜管線探測儀 管線儀 概述是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行性識別，以及管道絕緣破損和部分類型電纜故障的查找。主機 可選附件測深輔助傳感器發射卡鉗識別柔性卡鉗聽診器1kV查障升壓器A字架圖1-1-1 儀器外觀一、功能特點1.多種功能合一： 路徑探測 ＋ 電纜識別 ＋ A字架查障。2.彩屏羅盤顯示：透視地下管線一覽無余。3.超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。4.跟蹤正誤提示：排除鄰近管線干擾。5.增強型測深：實時精準深度測量。6.測深輔助傳感器：信號畸變提醒。7.增強型無源探測：工頻＋射被動頻測，可同時顯示多條管線。8.無源探測頻譜分析：排除干擾頻率。9.高性能發射卡鉗：向運行電纜耦合信號。10.柔性卡鉗電纜性識別：方便且高度可靠，且能做電流測量。11.跨步電壓探測：對地絕緣破損查找。12.支持訂制頻率。13.大功率數字功放發射，全自動阻抗匹配，自動保護。14.發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。15.發射/接收全數字化處理，穩定可靠。16.內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。17.IP65高等級防護。

湘潭 地下電纜外護套探測儀用途 <湘潭>天正華意電氣設備有限公司

湘潭地埋電纜管線探測儀發射信號施加在電纜一相和護層之間，對端相線和護層短路，護層兩端應保持接地。如果是對單條電纜敷設，信號會從發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加上土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路與護層－大地回路存在互感，通過電磁感應也可以在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場實際情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。圖5- 11并行電纜的分流效果如上圖，若存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。1.2.2.4相間接法圖5- 12相間接法接線圖圖5- 13相間接法信號流向示意圖如上圖所示，發射信號會施加在電纜兩相之間，電纜的對端兩相線短路。兩相在電纜內部扭絞，其電流值相同且方向相反。盡管兩相線雖相距很近，但仍有一定間隔，故兩相線和接收機線圈之間的距離會造成微小差異，兩相線在此處產生的磁場方向相反，但強度因距離的差異而不會完全相同，大部分相互抵消，但仍有小部分殘余，金屬護層的屏蔽作用會進一步將其削弱，的剩余信號方能被接收。因為扭絞的原因，信號會沿電纜路徑有周期性的幅值和方向的變化。在一個扭絞周期內，對外放射的磁通會因方向連續變化360°而相互抵消，所以不會在護層－大地回路產生感應電流。由于有效信號很小，故使用高頻信號將比低頻信號更易于探測。相間接法無法使用接收機的電流方向測量功能排除鄰線干擾。

湘潭地埋電纜管線探測儀直連法旋轉FUNTION旋鈕，開啟發射機。根據應用要求，選擇相應的頻率、模式、功率。當切斷和重新連接紅色引線時，通過注意顯示器上的mA輸出或注意發射鉗音調變化來檢查連接是否良好。當連接狀態不佳或者管線接地電阻過大時，會有紅色提示。影響接線質量的因素包括：a)管線連接點銹蝕：用鋼絲刷清潔接線區域b)接地不良：將地釘插入潮濕地面。用水將周圍地面打濕。如果仍有問題，請嘗試連接到檢修孔蓋板周圍。避免連接到圍墻護欄上，否則可能沿著圍墻產生回波信號電流，干擾定位信號。如果接收信號不夠強，首先從較低輸出信號開始，逐漸增加輸出。如果將輸出設置為較高水平，可能會導致部分信號“流出”到其他功能結構，從而導致電源消耗過大，造成能源浪費。當連接到鐵質材料上時，有時可能無法找到恰當?shù)耐怀霾课唬瑹o法夾持夾鉗。這種情形下，請使用可選磁鐵與線路接觸，然后將紅色夾子夾到磁鐵上。一個很好的例子是連接到街道照明電路。通常的做法是將照明電纜的護套連接到路燈的金屬檢查蓋上。當連接到檢查板將通過板和護套為電纜供電。通常，蓋板上沒有能用于夾持的突出部位，因此在蓋板上使用磁鐵提供合適的夾持點。1.1 界面介紹旋轉FUNCTION旋鈕至管線探測模式或電纜識別模式開機，進入管線探測或電纜識別信號發射界面。在選擇合適的頻率、模式和功率后，長按輸出。正常輸出時，符號閃爍提示，在此期間不可觸碰連接線的裸露部分，以防觸電。

<湘潭>天正華意電氣設備有限公司 湘潭 地下電纜外護套探測儀用途

湘潭地埋電纜管線探測儀說明：1.長按標定鍵 進入或退出信息/菜單界面。2.上下左右鍵選擇菜單項，OK鍵確認執行，ESC鍵返回上級菜單。3.設備識別碼UID（短碼和長碼，括號內為長碼），不能修改。4.工頻頻率、深度單位、主動探測頻率對應菜單設置值。5.若不選配藍牙和GNSS定位功能，則藍牙和GNSS信息不顯示。菜單項：1、系統功能：?保存設置?退出菜單界面?中英文切換復位關機2、存儲功能：?通過藍牙發送全部存儲數據3、工頻頻率選擇：選擇50或60Hz 4、深度單位選擇：?選擇米或英尺、有源探測頻率使能：可選的有源頻率列表?恢復出廠默認頻率?使能所有頻率 說明：1.工頻頻率、深度單位、有源探測頻率的選擇：菜單項前面帶＊號的為使能的項目，不帶＊號的為禁止的項目。上下鍵選擇菜單項，OK鍵切換使能/禁止。2.頻率過多會造成操作繁瑣，建議只使能常用的頻率，需要時再使能其他頻率。50（或60Hz）用于探測電力電纜，100Hz（或120Hz）用于外加電流陰極保護（CPS）管道的探測。3.若未選配藍牙及存儲功能，則存儲功能主菜單下沒有子項內容顯示。4.設置完成后，須進入系統主菜單，選擇保存，短按OK鍵 保存設置內容。第二章 發射信號的一般方法發射機對管線施加信號的方法有三種：直連、卡鉗耦合和輻射感應，本章作為這些方法的一般介紹，對于電纜探測來說有其特殊性，在第三章中專門介紹。一、直連法直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：電力電纜、通信電纜、金屬自來水管道、金屬燃氣管道，陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬物體等。發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法能夠得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1、直連輸出線纜連接將發射機直連輸出線纜一端的5芯紅色插頭插入發射機的輸出插座。

<湘潭>天正華意電氣設備有限公司 湘潭 地下電纜外護套探測儀用途
湘潭 地下電纜外護套探測儀用途 <湘潭>天正華意電氣設備有限公司

湘潭地埋電纜管線探測儀地下電纜故障探測儀在非開挖的情況下，對地下管道、電纜、光纜進行定位和埋土深度測量，查找地下管道外防腐層破損點、埋地電纜故障點的位置。該儀器融合超窄帶濾波器等先進技術，具有抗干擾能力，精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。一、電纜故障探測儀特點（一）功能多 1、 發射機功能: 具有感應法、直接法和夾鉗法三種信號施加模式，適合不同場合需要。2、 接收機功能: 用于對地下電纜的位置、走向、埋深及電流測量。3、左右定位箭頭指示目標管線位置，定位快速、；前后箭頭和dB值指示防腐層破損點的位置及大小。4、具有背光功能，適合夜間搶險使用。5、用于埋地電纜故障點定位。6、電流測量：測量發射機施加到被測管線上的電流。7、萬用表功能：可測量輸出電壓、輸出電流、阻抗和功率。在電纜故障查找前后測試電纜的通斷性和絕緣質量。8、外置感應式夾鉗：適合檢測電纜時無法直連施加信號的場所。(二)定位精度高 : 多種測量模式進行管線定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模式)，可相互驗證，確保管線定位的度。1、極大值法: 可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量（）或水平梯度（）的變化 據其值的位置來定位；2、極小值法: 用谷值模式 通過測定垂直分量（）的變化 據其小值的位置來定位。

<湘潭>天正華意電氣設備有限公司 湘潭 地下電纜外護套探測儀用途

湘潭地埋電纜管線探測儀直連接線將紅色鱷魚夾和管道露出的金屬部分（如電纜芯線/閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。圖2-1-2 直連法接線注意事項：?接地釬位置的選擇：為保證探測效果，接地釬應與管線距離5m以上，而且黑色接地導線應盡量和管線方向垂直。?不要將黑色接地夾連接到自來水管或其他管線上，否則會使這些管線上也會有發射信號，從而干擾目標管線的正常探測。?接地釬和目標管線之間不應有其他管線，否則這些管線上也會感應到發射信號，從而產生干擾。可在打接地釬之前用無源探測的方法進行檢查。?確保良好連接：如果管線連接處有絕緣漆或銹蝕嚴重，需要先將其清理干凈，確保紅色鱷魚夾直接和管線的金屬部分連接。?管線不同分段之間或管件和管道之間可能是絕緣的，如果絕緣則不能使用直連法，或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法：確認接線正確后，打開發射機觀察輸出電流，如果電流過小，以至于無法正常探測，則有可能是管道絕緣。

<湘潭>天正華意電氣設備有限公司

湘潭地埋電纜管線探測儀測深方法多:具有多種測深方法可任意可選并可相互驗證。1、雙水平線圈直讀法；2、單水平線圈80％法、50％法；3、45度法。(四)抗干擾性強1、觀測參數多: 既可測水平分量（）、垂直分量（）又可測水平梯度（）。2、發射功率大: 發射機輸出功率達10W且連續可調根據需要任意選擇。3、工作頻率多: 發射機頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。接收機頻率：無線電、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。根據目標管線特征(材質、結構、埋深、長度等)、環境選擇合適的工作頻率。(五)操作簡便1、直觀: 采用圖形顯示器，能夠持續、實時顯示檢測過程中各種參數及信號強弱情況。2、自動: 測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度，使測量信號達到，測深完畢自動恢復到測深前的工作模式。(六)連續工作時間長 使用成本低 發射機配備了大容量鋰電池組 一次充電 可滿足外業探測一個工作日供電需要 并可循環使用大大降低了檢測成本。（七）發射機交直流兩用正常情況下，如果發射機電池電量充足，就使用儀器內置的電池組供電。如果在使用過程中，發射機電池電量不足了，但檢測任務又沒有完成，則可以直接外接專用的電源適配器，儀器即可正常使用，而不必等儀器充足電再使用。

湘潭 地下電纜外護套探測儀用途

湘潭地埋電纜管線探測儀發射鉗：適用于卡鉗耦合法。發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ150mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。接收機：用于管線路徑探測、電纜識別和接地電阻測試。內置多個屏蔽3D天線，可對發射機產生的640Hz、1280Hz、10kHz等6種不同脈沖編碼電流信號進行有效識別。也可識別50Hz和250Hz工頻信號和中心頻率為33kHz、82kHz的射頻信號。使用3.5寸彩色液晶屏，實時動態顯示360°管線路徑指示，深度、電流和管線相對位置。柔性電流鉗：用于電纜識別。該電流鉗為羅氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈寬頻率信號，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，快速。聽診器：用于電纜識別。與鼠標形狀相似，可快速感應識別發射機或線纜中的電流信號，弧形傳感器設計，貼合電纜表面。配合本產品發射機、接收機，能實現柔性電流鉗的大部分功能，可在大部分場合替代柔性電流鉗進行電纜識別。使用時將聽診器沿著線纜方向緊貼被測電纜線即可，極其適合于一些不易于使用電流鉗圈起線纜測試的場合。特別提示：停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

<湘潭>天正華意電氣設備有限公司
<湘潭>天正華意電氣設備有限公司 湘潭 地下電纜外護套探測儀用途

湘潭地埋電纜管線探測儀 注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不帶絕緣層的金屬管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝兩端接地）。?絕緣良好而兩端又不接地的管線無法使用感應法，例如：有些低壓電纜沒有金屬鎧裝，或者鎧裝不接地，將無法使用感應法或效果較差。?不能將發射機置于金屬井蓋上，也不能在鋼筋加強的混凝土路面上使用，否則信號將被井蓋或鋼筋網阻斷，而不能施加到下面的管線上。?發射機除了向管線輻射信號，還不可避免的向周圍空間輻射，會給接收造成干擾，所以使用感應法時，接收機和發射機必須相隔一定距離（收發距）。2、界面介紹發射機開機狀態下，沒有連接任何附件將自動工作在輻射模式，屏幕顯示如下：圖2-3-2 卡鉗耦合輸出界面顯示2、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。三種輻射頻率可供選擇： 33kHz，82kHz、197kHz，默認33kHz。注意事項：?低頻感應效果較差，但信號傳播距離遠，也不易產生干擾。?高頻比低頻的感應效果好，但傳播距離較近，且較易感應到其他管線。?探測高阻管線應使用高頻，低頻將很難感應出適用的信號。3、功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。注意事項：?使用較低輸出水平，有助于減少對其他管線的感應、縮短收發距。?探測較深管線，應提高輸出水平。?發射機無法測量和顯示管線感應到的電流大小，故只能根據接收機的探測效果反復嘗試、靈活選擇。

湘潭地埋電纜管線探測儀大地接法： 圖3-1-2 護層－大地接線法如上圖所示，將電纜近端的護層接地線解開，低壓電纜的零線和地線的接地也應解開，電纜對端的護層保持接地，信號加在護層和接地釬之間（不可使用接地網），電纜相線保持懸空。電流自發射機流經護層，在電纜對端進入大地，流回近端返回發射機。這種接法不存在屏蔽，因而在地面上產生的信號強，信號特性也比較明確。同樣，由于護層－大地分布電容的存在，信號會自近向遠逐漸衰減。潛在的問題：護層外部的絕緣層若有破損，部分電流將由破損點流入大地，造成破損點后的電流突然減小，減小幅度與破損點的接地電阻有關。3、相線－護層接法：圖3-1-3 相線－護層接法如上圖所示，發射信號加在電纜一相和護層之間，對端相線和護層短路，護層兩端保持接地。如果是單條電纜敷設，信號自發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路和護層－大地回路存在互感，通過電磁感應也能夠在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。如果存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。如右圖所示。 圖3-1-4 并行電纜的分流效果

<湘潭>天正華意電氣設備有限公司 湘潭 地下電纜外護套探測儀用途

湘潭地埋電纜管線探測儀將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地端也應解開，將發射機的紅色接線夾夾一條完好芯線，黑色接線夾夾在打入地下的接地針上。在電纜的對端，將對應芯線接打入地下的接地針接地。注意：盡量使用接地針，而不要直接用接地網！至少在電纜的對端必須用接地針，接地針還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流會從發射機流經芯線，在電纜對端流入大地，流回近端后返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的電流方向判定功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外電纜接地，流經電纜的信號電壓很低，難以對鄰線產生電容耦合，從而減少干擾。由于芯線和大地之間存在電阻和分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，可以不予考慮。芯線和大地相接的方法使用較繁瑣，但目標電纜上的有效電流，且不易受鄰近電纜干擾，若電纜絕緣好，發射電流就更不會流到交叉的其他金屬管線上，所以在特別復雜的環境應優先采用本方法。
