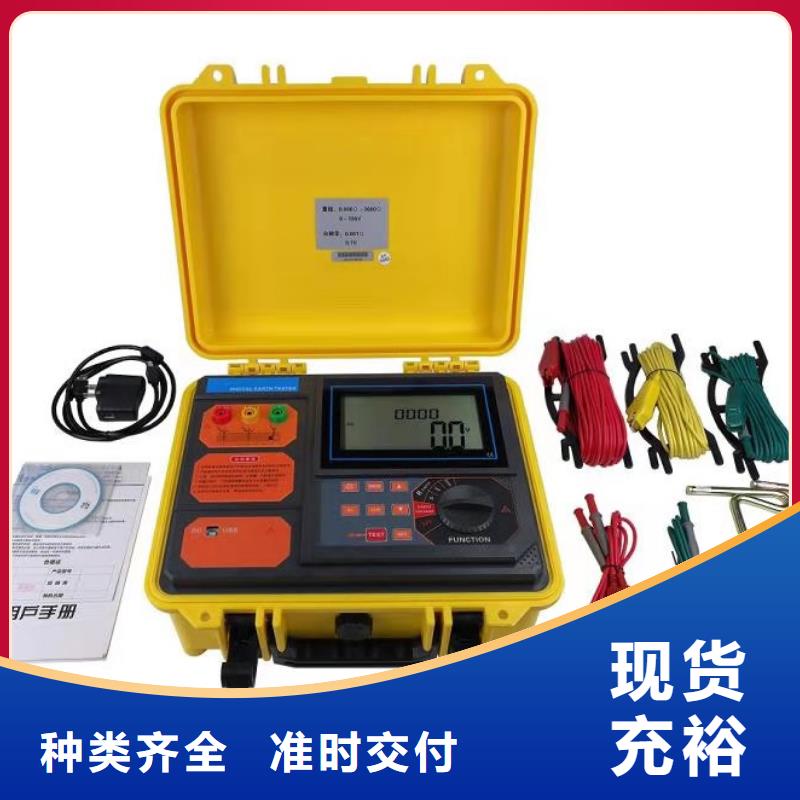

阜陽接地導通測試儀 測試電表箱與接地與下線之間的等電位電阻值。4．直流電壓測試輸入儀表直流電壓不能超過1000V。測量直流電壓時只需要接P1、P2端子， C1、C2端子不要插入測試線，否則可能會損壞儀表。開機后，按一下“”鍵（屏上顯示“U”和“DC”符號）切換到直流電壓測試狀態，將紅測試線一端與儀表V端（P1）端子相連另外一端接被測體的正極，黑測試線與COM端(P2)相連另外一端接被測體的負極，LCD顯示實時直流電壓值。5．交流電壓測試輸入儀表交流電壓不能超過750V。測量交流電壓時只需要接P1、P2端子， C1、C2端子不要插入測試線，否則可能會損壞儀表。開機后，按一下“”鍵（屏上顯示“U”和“AC”符號）切換到交流電壓測試狀態，將紅測試線一端與儀表V端（P1）端子相連另外一端接被測的火線，黑測試線與COM端(P2)相連另外一端接被測的零線，LCD顯示實時交流電壓值。6．背光控制開機后，按“ ”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。7．報警設置開機后，短按“ ”鍵，開啟、關閉報警功能。短按“SET”鍵可以設置電阻報警值，按“ ”鍵移動光標，通過按“ ”或“ ”鍵改變當前數字大小，，再按“SET”鍵保存退出。當測量值大于報警臨界設定值并已開啟報警功能，儀表顯示 符號，并發出“嘟--嘟--嘟--”報警聲。

阜陽接地導通測試儀功能特點1) 抗干擾能力強：采用軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠，重復性好。2) 特殊電源設計：儀器直流開路電壓高，阻斷工頻干擾電壓能力強，阻斷工頻干擾電壓至50V波峰值，并可同時測量現場工頻干擾電壓幅值。3) 電阻溫度換算功能：方便不同溫度條件下的測試數據對比，判斷接地網出現銹蝕、斷裂等變化狀況。4) 便攜式設計：儀器自帶高能鋰電池充電電池組，連續工作時間長達8小時，體積小、重量輕，攜帶方便。5) 全中文菜單：操作簡單，直接顯示出測量結果是否滿足要求，可記錄/存儲/打印所有的測量數據，且自帶微型打印機可現場打印測量結果。3 技術參數1) 測試電流及開路電壓：可達到10A/25V。2) 測量方式及電流輸出：自動--程序自動加載測試電流手動--選檔DC 1A、2A、5A、10A3) 儀器抵抗工頻干擾電壓能力：儀器選擇“有干擾”測量方式時，測試端可抵御工頻感應電壓范圍5~50V。4) 電阻測試范圍及準確度：測試電流被測導通阻值范圍準確度無干擾有干擾1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作環境：溫度-20～50℃ 濕度≤90％RH6) 儲存環境：溫度-30～60℃ 濕度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用說明圖1 面板1—儀器外箱：高強度ABS密封箱； 2—打印機：測試數據的即時打印3—接地端子：儀器外殼地； 4—C1端子：儀器電流輸出＋； 5—P1端子：儀器電壓輸入＋； 6—P2端子：儀器電壓輸入-； 7—C2端子：儀器電流輸出-； 8—充電接口：用于儀器電池充電；9—工作開關：工作電源開關；10—按鍵：儀器操作功能按鍵；11—液晶屏：儀器工作與測試過程動態顯示；

<阜陽>天正華意電氣設備有限公司 阜陽電流發生器 品質有保證
阜陽電流發生器 品質有保證 <阜陽>天正華意電氣設備有限公司

阜陽接地導通測試儀儀器自動打印結果.當取消自動打印時候如果想打印結果需要手動打印結果.5). 手動打印: 儀器測試完畢出現圖7所示的界面.按 鍵可以在“print”“quit”之間選擇.如果選擇“print”按一下“確認”鍵就會打印結果.如果選擇“quit” 按一下“確認”鍵就會返回初始界面如圖3所示.5、測試過程中儀器自診說明1）“請開機重啟”時候 ，可能是儀器內部電源保護，關機重啟。2）“電源模塊錯誤，請聯系廠家”時候，把光標移動到“地網”上，按十下“確認”鍵，聽到儀器喇叭響一聲，并且在屏幕的左下角出現一個反色的打印機符號。然后關機重啟。如果繼續無法測試，請聯系廠家。3）測試電流為0.0A時候，可能“電流線”連線與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少回路電阻。地樁深度不少于0.5m。電流樁電阻應該小于200Ω.4）若儀器顯示的測量值極低（＜0.01Ω）則可能是電壓線未連接上。5）儀器檢測時候，必須在C1輸出端串接20歐以上的電阻，用來模擬現場電流樁電阻，否則有可能造成測量數據誤差偏大。　五、注意事項1、為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。2、四極法測量時儀器會自動接線誤差。3、當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能4、本儀器如出現其它故障，請直接與本公司售后服務部聯系，請不要私自拆檢。

<阜陽>天正華意電氣設備有限公司 阜陽電流發生器 品質有保證

阜陽接地導通測試儀儀器自動打印結果.當取消自動打印時候如果想打印結果需要手動打印結果.5). 手動打印: 儀器測試完畢出現圖7所示的界面.按 鍵可以在“print”“quit”之間選擇.如果選擇“print”按一下“確認”鍵就會打印結果.如果選擇“quit” 按一下“確認”鍵就會返回初始界面如圖3所示.5、測試過程中儀器自診說明1）“請開機重啟”時候 ，可能是儀器內部電源保護，關機重啟。2）“電源模塊錯誤，請聯系廠家”時候，把光標移動到“地網”上，按十下“確認”鍵，聽到儀器喇叭響一聲，并且在屏幕的左下角出現一個反色的打印機符號。然后關機重啟。如果繼續無法測試，請聯系廠家。3）測試電流為0.0A時候，可能“電流線”連線與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少回路電阻。地樁深度不少于0.5m。電流樁電阻應該小于200Ω.4）若儀器顯示的測量值極低（＜0.01Ω）則可能是電壓線未連接上。5）儀器檢測時候，必須在C1輸出端串接20歐以上的電阻，用來模擬現場電流樁電阻，否則有可能造成測量數據誤差偏大。　五、注意事項1、為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。2、四極法測量時儀器會自動接線誤差。3、當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能4、本儀器如出現其它故障，請直接與本公司售后服務部聯系，請不要私自拆檢。

<阜陽>天正華意電氣設備有限公司 阜陽電流發生器 品質有保證 阜陽電流發生器 品質有保證 <阜陽>天正華意電氣設備有限公司

阜陽接地導通測試儀標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、注意事項1、在測試完成后拆線前，一定要按復位鍵，方可進行拆線。2、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，顯示“電流太小”，當出現此兩種狀態時要確認量程，選擇適合的電流進行測試。3、測試夾與的被測品引出端連接時，要注意引出端長期裸露在空氣中，引出端的表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。九、儀器成套性直流電阻測試儀主機 一臺專用測試線 一套三芯電源線 一條保險管10A打 印 紙 兩支兩卷使用說明書 一本合 格 證 一張保 修 單 一張接 地 線 一條標 準電 阻 一個裝 箱 單 一張十、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

阜陽接地導通測試儀大地網電阻測量儀儀器概述目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題 。大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流10A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

<阜陽>天正華意電氣設備有限公司 阜陽電流發生器 品質有保證 <阜陽>天正華意電氣設備有限公司

阜陽接地導通測試儀技術規格功能接地引下線導通電阻測試儀、地網導通電阻測試儀、導通電阻測試儀、等電位連接電阻測試、微歐計、變壓器繞線電阻測試電源內置：22.2V 5.2Ah可充鋰電池；外接：AC 220V/2A 50Hz/60Hz測試方式四線法充電器25.2V/3A充電器顯示模式5.6寸LCD彩屏，640dots×480dots，顯示域116mm×88mm測試接口I＋（電流正）、I-（電流負）、U＋（電壓正）、U-（電壓負）輸出電流10A、5A、1A、400mA、200mA、40mA、＜5mA量程500μΩ~1.5Ω（恒流 10A檔 ）1mΩ~4Ω （恒流 5A檔）5mΩ~20Ω （恒流 1A檔）0.1Ω~50Ω （恒流 400mA檔）0.2Ω~100Ω （恒流 200mA檔）1Ω~500Ω （恒流 40mA檔）1Ω~1MΩ（恒壓，＜5mA）分辨率0.1μΩ測試精度恒流檔：0.2％±5dgt恒壓檔：2％±5dgt(23℃±5℃，80％RH以下)超量程提示--OL--放電提示測試結束后蜂鳴器響代表正在放電，放電完成后蜂鳴器停止響打印 機儀器面板嵌有打印機，按打印鍵打印測試結果數據存儲測試完成后數據自動保存，循環保存，多可存9999組數據儀表尺寸約320mm×275mm×145mm外包裝尺寸約632mm×397mm×373mm質 量儀表：約5.5kg 總質量：約21.8kg（含測試線及包裝）工具箱拉桿鋁箱，帶滾輪，尺寸：320mm×275mm×145mm測試線50米紅色帶線盤測試線7.2kg，10米黑色測試線檔位恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒壓：＜5mA同時具有Auto自動換檔輸出功率150W數據刪除在數據查閱欄可選刪除當前數據或者刪除全部數據數據查閱數據查閱欄按上下鍵翻閱所存數據固件升級用戶可通過U盤對儀表固件進行升級自動關機在使用電池供電時，開機無操作約十分鐘后自動關機電池電壓儀表右上角有電池電量指示，當顯示符號“”時，代表電池電量耗盡，儀表將自動關機

阜陽接地導通測試儀固件升級在需要升級固件時，用戶將廠家提供的固件拷貝進入U盤指定目錄內，插入儀表USB接口處，按“”返回鍵進入主菜單界面；按“”或“”鍵移動光標至“系統設置”項，按“”鍵進入系統設置界面；按“”或“”鍵移動光標至“固件升級”項，若U盤已插入將彈出固件是否升級對話框，按“”或“”鍵移動光標選擇“是”即開始升級，選擇否則不升級，若U盤內沒有正確的固件，則提示“未找到固件”軟件升級大約需要10秒鐘時間，升級成功后儀表提示關機，再重啟儀表后即可完成升級。注：升級過程中請勿關機，否則易造成寫入失敗導致無法再開機。（11）藍牙連接開啟藍牙，連接儀表即可使用專用APP進行各類數據處理及共享，具有上傳現場圖片、上傳測試數據、生成測試報告、生成數據曲線、測試設備分享、數據多人同時查看等功能。2. 測試測試前檢查被測試品是否斷電，如有通電，請將其開路并放電完成后再進行測試。拆線前，一定要等放電結束后，報警聲停止，關斷電源后，再進行拆線。選擇電流時要參考技術規格欄內量程，不要超過量程和欠量程使用。超量程使用時，由于電流達不到預設值，即使強行繼續測試結果穩定性太差。欠量程時，電流太小，對測試結果有影響。當出現此兩種狀態時要確認量程，選擇合適的量程進行測試。

<阜陽>天正華意電氣設備有限公司 阜陽電流發生器 品質有保證

阜陽接地導通測試儀在測試界面再按“確認”鍵，儀器自動輸出已設置幅值電流，對試品進行測試，見圖5。實測電流：10.1A干擾電壓：0.20V電阻：6.9540mΩ測試完成，F1打印圖6測試中界面5）測試數據的讀取與打印實測電流：10.1A干擾電壓：0.20V電阻：6.9540mΩ測試完成，F1打印圖7 測試結果界面測試完成，屏幕會顯示測試結果，，此時按下F1，儀器自帶的微型打印機即可打印測試結果。5配置清單序號儀器配件名稱數量1測試主機TH-10A1臺250米專用測試鉗線（含線盤）1套3參考點10米測試鉗線1條4電源充電器1只5使用說明書1本6合格證1份6 儀器維護☆儀器使用時應注意防潮防水，以免降低儀器絕緣強度發生故障。☆充電只可使用附帶的專用電源充電器充電☆使用時請勿將儀器放置在不穩定的架子或桌子上，避免摔落損壞☆勿將儀器置于過熱、過濕的環境存放☆勿使用液體或氣體清潔劑清潔儀器，可使用干燥布料清潔☆儀器應存貯在溫度-10℃～＋50℃，相對濕度 ≤80％的環境中☆如長期不用，請充滿電并每隔1~2個月充一次電☆使用前如顯示屏幕低電請先充電，充滿后再使用.單位名稱：青島天正華意電氣設備有限公司

<阜陽>天正華意電氣設備有限公司

阜陽接地導通測試儀 接地引下線導通電阻測試儀又名地網導通電阻測試儀、導通電阻測試儀等。接地引下線導通電阻測試儀是測量各種電氣設備與地網地極間的連接導體的電阻的專用儀表。電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障，依據電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率不大于1mΩ，準確度不低于1.0級。本儀表采用精密四線法以及大電流原理測試，結果準確可靠，且其各項技術指標均達到或優于相關標準要求。儀表也可以測量感性線圈直流電阻，斷路器、開關、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻，建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象的)金屬構件之間聯結質量等。其中感性線圈直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目。儀表廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。

<阜陽>天正華意電氣設備有限公司 阜陽電流發生器 品質有保證

阜陽接地導通測試儀測試接線專用測試線分別夾到被測試品的引出端。檢查試品引出端被夾面是否存在氧化層，如果存在，應首先清理氧化層再夾，否則會影響測試精度。測試鉗要保證連接牢固可靠，以防止測試過程掉夾。測試線另一端按顏色接儀表的紅、黑接線柱。用接地線把接地端子與大地連接，Ⅰ＋、Ⅰ-、U＋、U- 端子與被測試品采用下圖所示的四線法接線，為了測試接線簡單方便，隨儀器配套的專用測試線是兩端分接線，將電流、電壓線連接到同一測試鉗兩端。（2）測試操作連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測試結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證接觸良好。測試前了解被測地網的結構形式地網尺寸以及周圍空中、地下的環境情況如有無架空線、地下金屬管道、地下電纜等在測量時應盡量避開或采取相應措施以便減小測量誤差。測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。測試前，在測試界面內，按“”或“”鍵設置輸出電流，根據被測阻值大小設置不同的電流檔位。具體設置情況請參考技術規格處的量程范圍。

阜陽電流發生器 品質有保證 <阜陽>天正華意電氣設備有限公司

阜陽接地導通測試儀（注意：應先按復位鍵，再斷電拆線，否則將有可能導致人員觸電。）3、時間設置在開機界面中，按循環鍵將光標移動到修改時鐘，如下圖：按選擇鍵可進入時鐘修改和查詢界面，如下圖：在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據，按復位鍵保存并退出。4、數據查詢在開機狀態下按循環鍵將光標移動到查詢數據菜單，然后按選擇鍵進入數據查詢數據界面。此時按選擇鍵上翻記錄，按確認鍵下翻記錄，按復位鍵退出查詢界面。在初始界面按選擇＋復位，清空所有存儲的測試數據。七、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、電池充電說明當儀器長時間不用或直流供電使用一段時間后，都會造成電量不足，需要重新對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變為紅燈，開始對儀器電池進行充電。當充電指示燈變為綠燈時說明電池充電完成，這時可以拔掉充電器。注意：由于鋰電池特性，在嚴重虧電時仍不充電，會造成電池不可逆的損壞，請使用者及時充電，如果由于嚴重虧電造成的電池損壞，屬于人為原因，本公司不負責免費更換。

<阜陽>天正華意電氣設備有限公司

阜陽接地導通測試儀智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。三、技術指標1、輸出電流： 30A、40A、50A2、輸出電壓：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A檔）100uΩ-250mΩ（40A檔） 50uΩ-200mΩ（50A檔） 5、準確度：5‰±3個字6、工作溫度：-20～40℃7、工作濕度：＜80％RH，不結露8、工作電源：AC220V±10％，50HZ四、操作說明1．面板 圖一 面板2．接線根據被測導線要求，將測試鉗分別對應夾緊被測端子。測試線另一端接對應面板上的電流端子I＋ 、I-和電壓端子V＋、V-。3．菜單選項及按鍵操作接線正確無誤后，打開電源開關，屏幕顯示如圖二。2009-12-29歡迎使用13：20：30圖二等待5秒鐘左右屏幕顯示如圖三所示：選擇電流： 30A導線長度：10.00m線截面積： 50mm2測試 查詢 設置圖三屏幕顯示菜單各選項分別是：（1）“選擇電流”：選擇儀器測試電流，分別為30A、40A、50A，用選擇鍵進行選擇。選擇完成后按確認鍵進入下一選項。（2）“導線長度”：被測接地線兩點間的距離單位： 米默認值： 10.00。當反顯示框在此選項時，可用選擇鍵進行修改，確認鍵確認并將修改處后移，直到修改到一位，按確認鍵完成修改。繼續按一次確認鍵進入下一選項。（3）“線截面積”：被測接地線截面積單位 ：mm2 默認值 ：50，分別為50、70、95、120、35、25、16、10等常用規格的導線截面積，按選擇鍵選中與被測接地線一致的截面積，按確認鍵進入下一選項。（4）“測試”：此選項為儀器的測試項，如果其他選項確定選擇正確后，此處按確認鍵開始測試。（5）“查詢”：此選項的目的是對已存儲的數據記錄進行查詢、打印或者記錄，按確認鍵進入。（6）“設置”：此選項的目的是對時間或者參數進行設置，以保證時間的準確性或測試數據的準確性。

<阜陽>天正華意電氣設備有限公司 阜陽電流發生器 品質有保證

阜陽接地導通測試儀TH-10A抗干擾接地導通測試儀主要用于接地裝置的電氣完整性測試，采用離散傅里葉展開技術，即諧波分析（FFT）及數字濾波實現抗干擾，保證在交流信號與直流信號疊加情況下準確分離出直流分量。運行變電站或電廠由于中性點零序電流在地網中的分布導致測試點之間工頻干擾電壓遠大于測試導通時的直流壓降，引起疊加導致測試結果偏大。在行標DL/T475-2017《接地裝置特性參數測量導則》將接地導通的判據由原標準限值0.2歐姆調整為現0.05歐姆標準限值，因此，傳統的單一功能的接地導通測試儀的測試結果由于工頻干擾電壓的影響導致測試數據往往偏大，不能準確對接地導通狀況進行判斷。本儀器內置交流干擾抑制器電路，通過數字濾波電路保證在較大交流信號中分離出微小直流信號，在交流干擾電壓信號與直流電壓測試信號之比為20:1的條件下仍可將直流信號準確分離測試，可有效解決運行變電站工頻干擾電壓對測試結果的影響。
