淄博水內冷發電機絕緣測試儀操作方法1．開關機將功能選擇鍵旋轉到相應檔位實現開機，旋轉到OFF位置關機。開機后右下角顯示“APO”，15分鐘后自動關機，關機后旋轉到OFF檔重新開機。2．電池電壓檢查開機后，如果LCD顯示電池電壓低符號“ ”，表示電池電量不足，請及時更換電池。電池電力充足才能保證測量的精度。3．直流電壓測試輸入儀表直流電壓不能超過1000V。測量時將旋轉開關轉到檔位置，將紅表筆與V端端子相連，黑表筆與COM相連，LCD顯示實時直流電壓值。4．交流電壓測試輸入儀表交流電壓不能超過750V。測量時將旋轉開關轉到檔位置，將紅表筆與V端端子相連，黑表筆與COM相連，LCD顯示實時交流電壓值。5．絕緣電阻測試絕緣電阻測試只能在不帶電的電路上進行，測試前請檢查測試線路導線是否完好，及被測電路是否帶電，線路帶電可能會損壞儀表并且影響測量精度。必須戴上高壓絕緣手套操作。絕緣電阻量程時，按測試開關后測試線頭部和被測回路中產生高壓，請注意避免觸摸。請務必將接地線（黑色）連接被測回路的接地端口。 測試以后請勿立刻觸摸電路。存儲的電荷可能導致觸電事故。 請勿立刻取下測試線，必須等放電完成后再碰觸被測回路。 絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。

淄博水內冷發電機絕緣測試儀 水內冷直流高壓發生器操作步驟及注意事項5.4.1 按照使用說明書接好試驗回路接線5.4.2 定子繞組絕緣合格后，測一下匯水管對地電阻值，如阻值大于10KΩ可正常試驗。如小于10KΩ則在讀取泄漏電流時需用說明書上的公式換算一下，微安表內阻為1KΩ。接至發電機試驗繞組的高壓引線需注意高壓絕緣距離，如高壓引線耐壓（指拖地電纜）不夠或者對周圍物體的絕緣距離不夠容易引起放電，有損壞試驗設備及發電機的可能。5.4.3 上述兩項準備好以后即可開機做試驗。5.4.3.1 接通電源；5.4.3.2 開機，參數設置；5.4.3.4 按紅燈；5.4.3.5開始升壓，升到額定試驗電壓點后按面板上計時黃色按扭，計時器在還有5秒時會提示蜂鳴器響，（由于水流關系，微表讀數會有變動，是正常現象，各試驗點均讀中間值即可，再升壓至下一個試驗電壓節點，按計時按鈕，時間到后，如此重復直到完成試驗后關機放電。※注1：在升壓過程中，要注意電壓與總電流（mA）之間的關系。如：所用設備為60kV/200mA機，升壓在6kV時總電流不應超過20mA，各試驗電壓等級以此類推：如電流偏大可改善水電導率（盡量控制在1μs/cm以下）及水溫度（控制在35攝氏度以下）。如果強行在低電壓大電流狀態下使用，則對試驗設備有損害。如：做電位外移試驗時達到20kV/90mA（因三相一起帶，總電流偏大，實際20kV時不宜超過66mA）較容易損壞試驗設備。這時應首先處理水質，如果水質無法達到要求，可考慮增大試驗設備容量（20kV/90mA這種情況買60kV/300mA設備即可正常試驗）。

<淄博>天正華意電氣設備有限公司 手持數字選頻電平表2023已更新(今日/公示)

淄博水內冷發電機絕緣測試儀使用事項本儀器的設計、制造和檢測均達到IEC61010標準（電子類測量產品要求），本說明書包括確保儀器的使用及保證儀器的狀態，使用者所必須遵守的警告和條例。使用前請先閱讀以下說明。警告● 儀器輸出高壓，使用前，閱讀并理解說明書中的操作指南。● 請將說明書隨身保存以便隨時查閱。● 必須按指示使用儀器。● 理解并遵守操作指示。必須嚴格遵守上述操作說明。如不遵守，測量時可能會導致人身傷害和儀器毀壞。危險（表示操作不當會導致嚴重或致命的傷害）● 使用前請帶戴絕緣手套。● 請勿在AC/DC600V以上的電路中測量。● 請勿在易燃場所測試，火花可能會引起爆炸。● 請勿在儀器表面潮濕或操作者手潮濕時操作。● 請不要帶電連接測試線。● 在測量時或測試后請勿立刻觸摸被測回路，可能導致觸電事故。● 測試線或端口發現易損害絕緣特性的污垢或炭化物時請停止測試。警告（表示操作不當存在導致嚴重或致命的傷害的可能性）● 若儀器出現異常請停止使用。例如：儀器破損或裸露出金屬部分。● 請勿對儀器安裝替代部件或進行任何未授權的改造，維修時請與我公司聯系。● 確定所有測試導線與儀表的測試端口連接牢固。注意（表示操作不當有可能會導致人身傷害或儀器毀壞）?測量前，確認電壓選擇在適當的值。?若長時間不使用，應將電池充滿后存放，并在三個月內重新補充。?請勿在高溫、潮濕，有結露可能的場所及陽光直射下長時間放置。?請使用濕布或清潔劑來清潔儀器外殼，請勿使用研磨劑或溶劑。?儀器潮濕時，請先干燥后存儲。

<淄博>天正華意電氣設備有限公司 手持數字選頻電平表2023已更新(今日/公示)

淄博水內冷發電機絕緣測試儀 主要技術性能準確度：±(10％＋5字) 測量范圍：0.1M～200GΩ顯示方式：數字和模擬指針雙顯。 溫度測量：-25℃～125℃試驗電壓范圍：0.5Kv ，1KV，2.5KV短路電流：≧20mA 測量時間：1分鐘～10分鐘（與測量方式有關）工作電源：180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境：溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。4、注意事項及其它請注意，L為高壓端！E為地端必需接大地！ 四、操作方法初始設置畫面（圖一）4.1 測量圖標 處于選中狀態，下面顯示2.5KV表示測量電壓。1）按增大，減小鍵 增大/減小測試電壓2）按功能鍵在可以使 測量圖標 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態3）按確定鍵1秒以上，啟動測量，顯示測量畫面（圖二）顯示測量畫面（圖二）2.5kV 表示測試電壓250G 表示測量的瞬時值01’07” 表示測量過程中的時間表示測量15秒 的數值01 表示測量1分鐘 的數值 表示測量10分鐘 的數值DAR 吸收比 DAR ＝ R60s/R15s PI 極化指數 PI ＝ R10m/R60s 4）測量過程按確定鍵，測量結束，顯示放電畫面（圖三）放電畫面（圖三）639V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等待放電完畢，建議用戶對試品進行人工放電。

淄博水內冷發電機絕緣測試儀規則及注意事項感謝您購買了本公司數字式高壓絕緣電阻表，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。本儀表根據IEC61010規格進行設計、生產、檢驗任何情況下，使用本儀表應特別注意。測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差注意本儀表機身的標貼文字及符號。 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使 測量過程中，嚴禁接觸裸露導體及正在測量的回路確認導線的連接插頭已緊密地插入儀表接口內請勿在易燃性場所測量，火花可能引起爆炸儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態 儀表顯示電池電壓低符號應及更換電池否則會引地誤差電池蓋打開時，及打雷時，請勿進行測量注意本儀表所規定的測量范圍及使用環境。使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理儀表及手冊中的警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險簡介數字絕緣電阻表又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有5個電壓等級）。?額定絕緣測試電壓范圍100～2500V絕緣電阻測量范圍0.01MΩ～200GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

<淄博>天正華意電氣設備有限公司 手持數字選頻電平表2023已更新(今日/公示)

淄博水內冷發電機絕緣測試儀 工作原理（低壓屏蔽法原理）低壓屏蔽法適于匯水管對地弱絕緣的電機，其接線如圖1所示。將匯水管經毫安表1接至高壓試驗變壓器BS高壓側繞組的尾端，微安表2串接BS高壓側繞組的尾端而接地，這樣便將流經水管的電流Ik和加壓相對地及其它兩相絕緣泄流Ix分開，和空冷或氫冷電機一樣可以從泄流值判斷定子絕緣的狀態。用低壓屏蔽法接線時，由于微安表2與匯水管的對地電阻R3相關聯，微安表上讀數I’X實際小于Ix，故準確地得到泄流Ix的數值，需經下式換算后求得：Ix＝I’X（1＋ RA ）R3 式中RA——微安表內阻；R3——匯水管對地絕緣電阻。R3可在通水情況下，試驗接線完成后，用萬用表測量得到，正、負極性各測一次取其平均值。測量時需將微安表2暫時斷開，以免燒壞表頭和測值偏小。又由于通水試驗時，產生極化電勢，因而在未加壓前微安表里就有指示， 這時可接入一大小相等方向相反的電勢進行補償，其具體方法如圖1中的虛線方框圖所示，調整Rb的大小，使用微安表2指示為零，即達到全補償的目的。D—高壓二極管；R—限流電阻，1歐/伏 1、2—運行中使用的進出水閥門；C1—穩壓電容，約1微法；V—靜電電壓表 3、4—充洗用的進出水閥門； C2—抑制交流分量的電容；R2—水電阻 5.—壓力計；6—匯水管；L—抑制交流分量的電感 7.—定子繞組Ra、Rb—100千歐和500千歐電位器； K1、K2—開；DC—1.5伏干電池； 為減小雜散電流影響，微安表2的接地端須直接和發電機外殼連接。實測經驗表明，試驗時提高水質，不僅可以減小試驗設備的容量，而且可使直流電壓波形得到改善。

<淄博>天正華意電氣設備有限公司 手持數字選頻電平表2023已更新(今日/公示)
<淄博>天正華意電氣設備有限公司 手持數字選頻電平表2023已更新(今日/公示)

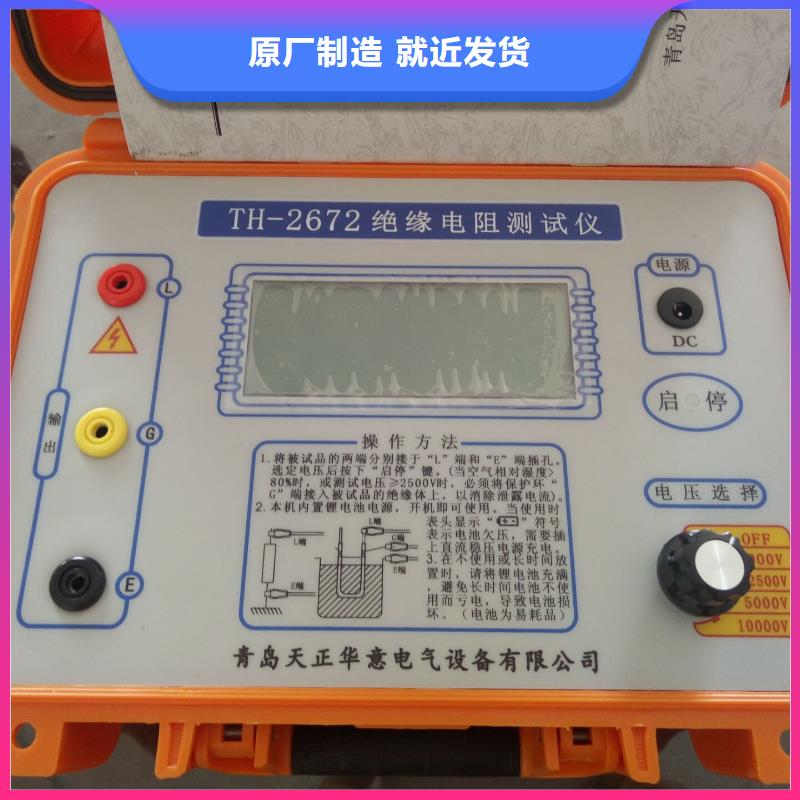

淄博水內冷發電機絕緣測試儀外型結構1、外型尺寸：200×140×80（mm）2、重量：1Kg（含電池及測試線）四、儀表結構示意說明如圖一：1、 測試探針（L輸出）。2、 屏蔽端子（G）。3、 測量（E）。4、電源按鈕開關。5、機械調零。6、電池蓋。7、功能選擇開關。8、電池電壓檢測按鈕 僅限500V/1000V/2500V 2500V/5000V兩種類型。、使用說明（1）2500V型表使用說明如下（2）5000V型表使用說明如下將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值。刻度指示燈紅燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用說明如下（4）2500V/5000V型表使用說明如下將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內則表明電池能滿足儀器正常工作否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。六、產品成套性系列表注意事項1. 試驗中，測試探針（L輸出）帶電，（500V），請勿用手碰觸。2. 做完試驗后，請將檔位旋鈕撥置“OFF”3. 儀器使用完畢后，請將電源按鈕關閉4. 儀器長時間不使用，請將電池取出，以免電池流液腐蝕儀器。

淄博水內冷發電機絕緣測試儀 儀器原理簡介結構測量電壓數控調壓器6各部分功能液晶鍵盤：負責鍵盤、顯示。數控調壓器：采用PWM電路率產0-5V標準輸出。DC-DC 0-5Kv：采用升壓變壓器，轉換，輸出0-5kv的直流高壓。具有短路保護功能分壓電路：0-5KV的高壓，轉換成0-5V，便于AD采集。測量電路：負責數據采集，電流變換等。控制器 ：將所有上述模塊連接，完成測量。五、儀器的配套性1 主機 一臺2 紅色線 一根3 黑色線 一根4 電源線 一根5 產品說明書 一份6 出廠檢測報告 一份7 合格證 一張影響電阻或電阻率測試的主要因素a．環境溫濕度一般材料的電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏增大，體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70C時的電阻值僅有20C時的10％。因此，測量材料的電阻時，必須指明試樣與環境達到平衡的溫濕度。b．測試電壓(電場強度)介質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增加，材料的電阻值保持不變。超過一定電壓后，由于離子化運動加劇，電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值迅速降低。由此可見，外加測試電壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。對相同的測試電壓，若測試電極之間的距離不同，對材料電阻率的測試結果也將不同，正負電極之間的距離越小，測試值也越小。

<淄博>天正華意電氣設備有限公司 手持數字選頻電平表2023已更新(今日/公示)
手持數字選頻電平表2023已更新(今日/公示) <淄博>天正華意電氣設備有限公司

淄博水內冷發電機絕緣測試儀絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。2、儀表電路框圖如圖所示：3、儀表使用范圍本儀表是電力、郵電、通信、電纜機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。二、功能特點本表具有以下特點：1、輸出功率大、帶載能力強，抗干擾能力強。本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。2、本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。3、本表輸出短路電流可直接測量，不需帶載測量進行估算。

淄博水內冷發電機絕緣測試儀面板如圖4-1所示。1.液晶顯示屏：320X240點陣LCD液晶顯示屏，顯示各種設置參數、試驗狀態、結果、提示信息等內容。主要顯示界面，如圖4-3～4-7所示。2.打印機：針式打印機，用于將試驗結果打印輸出。3.電源開關：此開關順時針方向旋轉為“開”，電源接通，綠燈亮。反之為關。4.計時按鈕：黃色，定時器觸發按鈕，按下此按鈕后計時器從零開始計時。5.高壓接通按鈕指示燈：紅色，帶指示燈按鈕。用于接通高壓并指示高壓通狀態。在綠燈亮的狀態下，按下紅色按鈕，應紅燈亮綠燈滅，表示高壓回路接通，此時可升壓。如按下紅色按鈕紅燈亮綠燈仍亮，且松開按鈕紅燈滅綠燈亮，表示機內保護電路已觸發，此時必須關機檢查試驗裝置，排除故障后，再開機進行試驗。6.高壓關斷按鈕指示燈：綠色，帶指示燈按鈕，用于關斷高壓并指示高壓斷狀態。此綠燈亮，表示電源已接通及高壓斷開。在紅燈亮狀態下按下綠色按鈕，紅燈滅綠燈亮，高壓回路切斷，控制箱關斷輸出。7.設置/調壓旋鈕：系一多功能控制桿，用于設置參數和調節電壓。可對它進行旋轉和按動操作。其中按動分為短按和長按，“短按”為選擇確認或切換功能，“長按”為退出功能；“旋轉”為切換選擇、參數調整或升降壓功能。視不同屏顯界面，該旋鈕操作功能略有差異，可參照屏顯提示操作。B. 背板如圖4-2所示。8.接匯水管端子：用來測量匯水管內電流，配有專用連接線。9.接地端子：此接地端子應與倍壓筒接地端子、發電機定子繞組（非試驗兩相）的接地端聯接為一點后再與主接地網相連。10.高壓測量輸入插座：用于將高壓電壓取樣及泄漏電流信號輸入至控制箱。聯接時只需將電纜插頭上的紅點對準插座上的紅點順時針方向轉動到位即可。拆線時只需逆時針轉動電纜插頭即可。11.高頻輸出插座12.高頻輸出插座：用于將控制箱內部產生的中頻可調電壓輸出。使用專配的裝有快速聯接插頭的電纜連接至高壓發生單元底部的高頻輸入插座（內部連接至中頻變壓器的初級繞組）。（聯接方法參照11所述。）13.電源輸入插座：裝置工作電源輸入插座。電源類型：AC 380V±10％，50/60Hz，三相。供電電源線截面積應不小于4mm2。使用隨機配備的含專用插頭的電源線。

<淄博>天正華意電氣設備有限公司 手持數字選頻電平表2023已更新(今日/公示)

淄博水內冷發電機絕緣測試儀主要屏顯界面菜單功能說明主要顯示界面，如圖4-3～4-7所示。圖4-3 主菜單界面圖 4-4試驗參數設置界面圖 4-5試驗界面圖 4-6試驗結果界面圖 4-7試驗記錄查詢界面4.1.1 主菜單如圖 4-3所示。旋轉控制桿（即調壓/設置旋鈕），可在三者間循環切換，短按（單擊）選擇進入。升壓測試：短按選擇進入試驗。首先進入試驗參數設置界面。系統設置：選擇進入后，調整顯示屏下方顯示的系統時間及日期。短按控制桿選擇進入設置狀態，長按控制桿退出設置狀態。記錄查詢：選擇進入后，可查詢已保存的試驗記錄（結果）。4.1.2 試驗參數設置如圖4-4所示。倍壓節數：設置當前實際使用的倍壓筒的節數。務必正確設置！否則試驗電壓將出現嚴重誤差，危及試品及設備！裝置僅配一節倍壓筒時，默認“單節”，不可設置。試驗電壓：設置試驗電壓值，用于觸發計時器。可設數值與所用倍壓筒的節數及其額定電壓值相關聯。過壓整定：設置過電壓保護值。如設定比試驗電壓低，則自動設定為試驗電壓值的1.1倍，以防止過電壓損壞試品。可設數值與倍壓筒額定電壓值相關聯。限定電流：設置高壓總電流過流保護值。當試驗總電流超過此設定值時，系統將關斷高壓輸出，中止試驗，以保護試品及設備。加壓時間：設置計時器計時長度。每按一次【計時】按鈕，將開始一次倒計時，其計時長度即為該設定值，按【計時】按鈕后，系統將把相應的試驗數據依次計入試驗結果。4.1.3 試驗界面如圖4-5所示。電壓：顯示當前倍壓筒輸出的電壓。（通常經一限流電阻連接至試品，因此總電流較大時，則施加在試品上的試驗電壓值與此數值有些許差別。）總電流：為流經匯水管的電流與試驗相線棒對地及非試驗兩相線棒泄漏電流之和（即圖1-1中所示流經mA表1的電表）。漏電流：為流經匯水管與地之間的電流（即圖1-1中所示流經μA表1的電表）。此泄露電流測量電路等效內阻約為100Ω，因而匯水管對地絕緣電阻稍大時（如10kΩ以上，多數情況下能夠滿足此條件），此電流值即可認為是試驗相線棒對地及非試驗相的泄露電流。如匯水管對地絕緣電阻較小時，則參照工作原理部分的說明進行修正。本裝置具備極化電流自動補償功能，進入試驗界面后，此漏電流初始值自動置零。同時，該電流具備過流保護功能，保護值固定為3mA。4.1.4 試驗結果（數據）如圖4-6所示。根據試驗規程對試驗加壓步驟的要求，試驗結果以分段電壓的形式顯示。對于泄漏電流值，因水流影響導致波動較大，系統會將每階段計時后1/3時間內捕獲的15個數據的平均值寫入試驗結果欄內。當試驗結束后，總體以試驗結果形式顯示，并提示保存結果，或打印輸出。4.1.5 試驗結果查詢如圖4-7所示。該功能用于查詢以前所保存的試驗結果數據。參照屏幕下方提示，操作控制桿，進行翻頁，即可找到所欲查詢的內容。

<淄博>天正華意電氣設備有限公司
手持數字選頻電平表2023已更新(今日/公示) <淄博>天正華意電氣設備有限公司

淄博水內冷發電機絕緣測試儀電池檢查及更換儀表在接通電源工作時，顯示屏若顯示“ ”欠壓符號，表示電池電量不足，應更換新電池。4.2 測試將儀表E端接試品的接地端（或一端），L端接試品的線路端（或另一端）。將選擇開關置所需的額定電壓位，顯示屏首位顯示“1”，表示工作電源接通。按一下高壓開關按鈕，高壓指示燈點亮，顯示屏上顯示的數值就是被測試品的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正常現象。4.3 G端（保護環）的使用測量高絕緣電阻值時，應在試品兩測量端之間的表面上套一導體保護環，并將該導體保護環用一測試線連接到儀表的G端，以試品表面泄漏電流引起的測量誤差，保障測試準確。4.4 關機讀數完畢，先按高壓開關關斷高壓，高壓指示燈熄滅；再將旋鈕擰至OFF關閉電源。對電容性試品還應將試品上的剩余電荷放完，再拆下測試線，以免電擊傷人。本儀器性能符合國際標準 IEC61010-1：2001。本儀器執行標準 Q/BY 003-2002。1 性能特點 適于在各種電氣設備的維修、試驗及檢定中作絕緣測試。 31/2LCD大屏幕數字顯示，分辨率高讀數方便 有四種額定絕緣測試電壓，負載能力強。 操作便捷，攜帶方便，準確、可靠、穩定。 低耗電、12V/1.8AH鋰電池供電，使用時間長。（或采用交流AC220V供電 電池電壓不足，有欠壓標志符 具有防震、防塵、防潮結構，適應惡劣工作環境。 保護功能完善，能承受短路和被測電器殘余電壓沖擊。

淄博水內冷發電機絕緣測試儀將旋轉開關轉到檔，然后按VSEL鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如圖，按下TEST測試鍵。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。6．GUARD保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的判斷，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，
