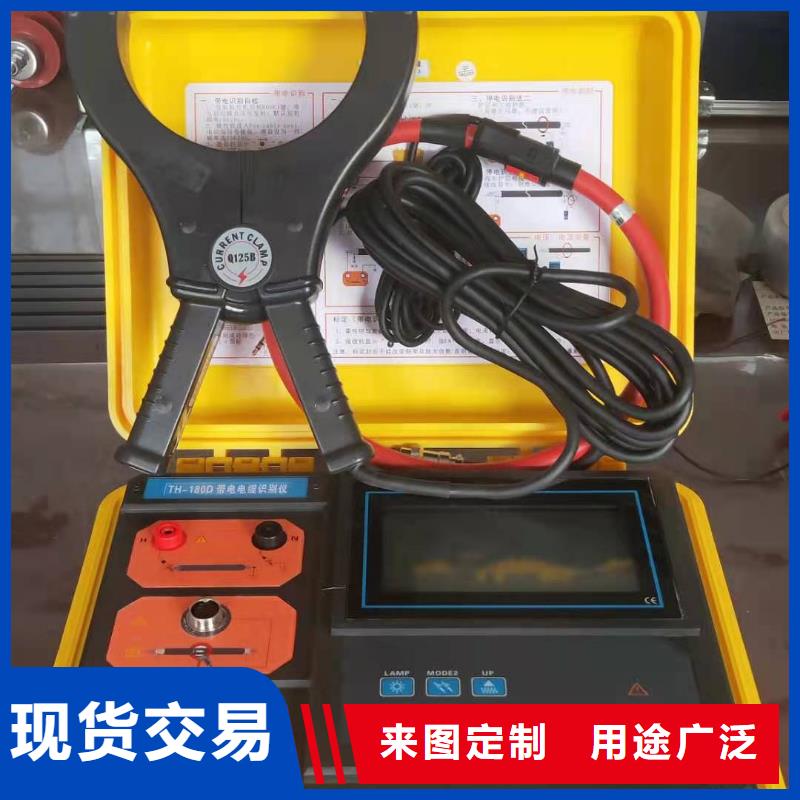

地埋電纜管線探測儀發射鉗：適用于卡鉗耦合法。發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ150mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。接收機：用于管線路徑探測、電纜識別和接地電阻測試。內置多個屏蔽3D天線，可對發射機產生的640Hz、1280Hz、10kHz等6種不同脈沖編碼電流信號進行有效識別。也可識別50Hz和250Hz工頻信號和中心頻率為33kHz、82kHz的射頻信號。使用3.5寸彩色液晶屏，實時動態顯示360°管線路徑指示，深度、電流和管線相對位置。柔性電流鉗：用于電纜識別。該電流鉗為羅氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈寬頻率信號，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必?cái)嚅_被測線路，非接觸測量，快速。聽診器：用于電纜識別。與鼠標形狀相似，可快速感應識別發射機或線纜中的電流信號，弧形傳感器設計，貼合電纜表面。配合本產品發射機、接收機，能實現柔性電流鉗的大部分功能，可在大部分場合替代柔性電流鉗進行電纜識別。使用時將聽診器沿著線纜方向緊貼被測電纜線即可，極其適合于一些不易于使用電流鉗圈起線纜測試的場合。特別提示：停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

地埋電纜管線探測儀界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，8kHz，33kHz，82kHz。開機默認1280 Hz。卡鉗耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點時，可以使用輻射感應法；在地面開挖前，需要探查地下有無管線時也可使用輻射法。發射機利用內置的輻射線圈向外輻射高頻電磁場（一次場），金屬管線－大地回路耦合出感生電流，感生電流再輻射電磁場（二次場），接收機接收二次場進行管線探測。優點：使用方便，無須接線，不和管線進行任何形式的電氣連接，特別適用于無外露點的管線探測，也是一種區域管線普查的手段。缺點：管線感應電流小于直連法和卡鉗法，適用于埋深較淺的管線，深度較大時效果變差；發射機下一定范圍內所有管線均能感應出信號，無法識別特定管線。1、發射機的放置使用輻射法時，發射機無須連接任何附件，發射機自動識別為“輻射”法。用于管線跟蹤時：在預計管線的上方，將發射機垂直放于地面，并且和預計的管線方向垂直。探測過程中需要和接收機配合，根據探測到的管線實際方向和位置進行調整，如右圖。 圖2-3-1 輻射感應法用于管線區域探查時：在需要探查的區域，由兩人操作，發射機和接收機間隔一定距離同步移動，并保持發射機和接收機的方向一致（詳見P28：輻射探查）。
