想了解三相標準功率源勵磁系統開環小電流測試儀產品優勢特點產品的更多信息？一部視頻，讓你輕松get到所有重點！
以下是:江西上饒三相標準功率源勵磁系統開環小電流測試儀產品優勢特點的圖文介紹

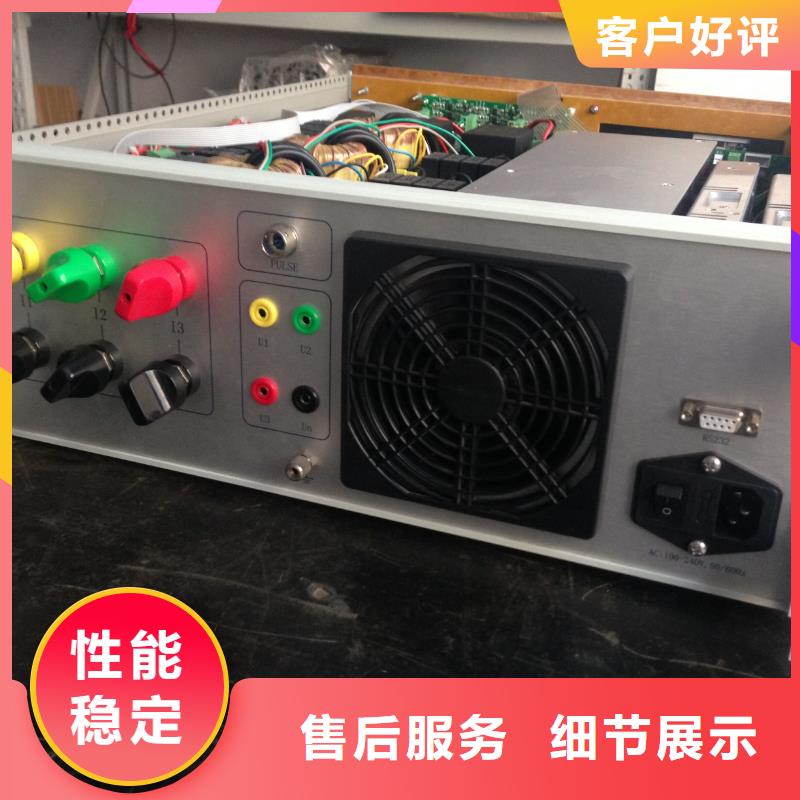

江西上饒三相標準功率源 面板和后板 面板布置見圖1，后板布置見圖2圖14．1面板接線端說明：“UA”、“UB”、“UC”接線端：分別為A、B、C相交流電壓輸出高端。“UO”接線端：為A、B、C相交流電壓輸出公共低端。“IA”、“IB”、“IC”接線端：分別為A、B、C相交流電流輸出端。其中黃、綠、紅色接線端分別是A、B、C相交流電流輸出高端；對應的黑色接線端為A、B、C相交流電流輸出低端。“V”接線端：為75V、150V、300V、500V、1000V直流電壓檔位輸出端（75mV直流電壓檔位輸出端，在后板上）。“I”接線端：為直流電流輸出端。4．2面板按鍵說明：液晶顯示器屏幕下方的六個按鍵： 為復合鍵，其按鍵功能由當時的屏幕顯示確定。“0～9”： 數字鍵，還可配合顯示屏中的各種提示使用。“·”： 小數點鍵，配合數字鍵使用。“F0”： 電壓、電流的快捷鍵。“、、、”： 除作為方向鍵外，主要配合顯示屏中各種提示使用。“OK”： 確認鍵。“清零”： 使所有輸出電壓、電流降為零。“返回”： 使當前界面回到上一界面；還在檢定過程中作中止鍵使用。“復位”： 使裝置恢復到開機初始狀態。4．3后板布置說明：“光電采樣輸入”五芯插座：為電能表的電能脈沖通過光電采樣器或電子電能脈沖測試線輸入到裝置里的輸入接線端。“電能脈沖輸出”兩芯插座：為裝置的電能低頻脈沖輸出接線端。“75mV輸出”四芯插座：為直流電壓75mV檔的輸出端。“IA”、“IB”、“IC”的重輕載開關：分別為A、B、C相交流電流的重輕載開關。開關切到“重載”時，交流電流各檔位以輸出容量輸出。開關切到“輕載”時，交流電流各檔位的輸出容量約是重載時的一半。“市電100V輸出”接線端：為不可調節的市電100V交流電壓輸出端。 “USB”接口插座：為與電腦通訊的USB接口，不得作為它用。“”接線端：大地接線端。
江西上饒三相標準功率源 本裝置是應市場需求,依據電網公司Q/GDW1826-2013《直流電能表檢定裝置技術規范》、JJG842-1993《直流電能表檢定規程》而研制生產的新產品，本裝置的輸出電壓可到800V,輸出電流可到120A，并能連續長期工作。裝置設有USB，可由PC進行操作，工作穩定可靠。顯示器采用5.7英寸彩色液晶屏，圖表字符顯示清晰。2功能及特點2.1裝置由直流電壓標準源、直流電流標準源組成直流功率源,具備校準功能,能根據外接標準的示值, 修正標準源的輸出值。2.2可檢直接接入式和外附分流器式直流電能表、直流電壓表、直流電流表、直流功率表。2.3可實現直流電能表的全自動和單點手動檢定.可校驗項目有:基本誤差、起動試驗、潛動試驗、日計時誤差。2.4 設有大容量非易失存儲器,可存儲1000塊被檢表的原始數據,以供查詢和上傳。
江西上饒三相標準功率源 頻率表半自動校驗在圖9中按“5”鍵，選擇儀表類型為頻率表，此時屏幕上部顯示頻率信息輸入欄。 把光標切到相應信息欄目，輸入數值即可。按“▲”、“▼”鍵，切到“頻率范圍”欄時，按“?”鍵可在“45～55Hz”、“46～54Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等頻率范圍中選擇；“基值”是計算誤差時的分母值（設被檢頻率表的頻率范圍45～55HZ，基值可能是55-45＝10，也可能是50）；在校驗點數欄輸入校驗點數，完成輸入后按“OK”鍵，顯示如圖12所示。如果出現錯誤提示，可重新輸入正確參數后再按“OK”鍵。“?：下降”表示當前處于上升試驗狀態，按“?”鍵則變為下降試驗狀態，上升、下降狀態可來回切換。電壓值 下降 ? ：存儲 圖12以45～55Hz頻率表，校驗點數為11為例，輸入上述參數后按“OK”鍵裝置自動進入分格點，頻率值輸出在差點標準值的0.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差；此時裝置自動進入順序第二點的校驗，光標在第二點位置，裝置頻率值輸出在差第二點標準值0.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示第二點誤差。依此類推,上升完成一個校驗點(55Hz) 校驗后，裝置頻率值輸出至55.25Hz位置，裝置自動進入做下降誤差狀態，用“1～5”鍵配合“6”鍵調節（下降）輸出電量使被檢儀表指針對準一個校驗點，按“OK”鍵示此點誤差，同時顯示變差；然后裝置自動進入倒數第二點（即54Hz）的校驗，光標在倒數第二點位置，裝置頻率值輸出至54.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差和變差，依此類推。
江西上饒三相標準功率源主菜單開機后液晶顯示器出現圖3所示主菜單界面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。如交直流指示儀表校驗的全部操作可在“2：指示儀表”中完成。5．3 源操作“源操作”分為“交流輸出設置”操作和“直流輸出設置”操作。功能是在裝置輸出范圍內，在“交流輸出設置”或“直流輸出設置”界面中設置所需的輸出電量。5. 3. 1交流源輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”顯示如圖4。在這里，可根據需要對交流源輸出進行設置。圖的上半部分（輸出檢測）顯示內置標準所測得的各相電壓、電流、功率、功率因數（或角度）和三相總的有功功率、無功功率、功率因數及頻率。其中：⑴ “總有功功率”顯示與“總無功功率”顯示會隨接線方式是有功還是無功而變換位置。⑵ 頻率欄中初始狀態為標頻50Hz。按屏幕下方“頻率”鍵進入“交流頻率輸出設置”界面后，按“9”（市電/標頻）鍵，可將頻率由“標頻”狀態轉成“市電”狀態并且頻率欄中顯示“市電”。⑶ 在圖4中按屏幕下方“因數”鍵進入“交流因數輸出設置”界面后，按數字鍵“9”（因數/角度切換）鍵后，各相的“功率因數”顯示會變換成“角度”顯示。⑷ 由于屏幕空間有限，故所有界面“輸出檢測”中，總的有功功率、無功功率單位分別默認為“W”、“Var”,頻率的單位默認“Hz”不再顯示出來。圖的中間部分（輸出設置）顯示裝置當前所設置的電壓、電流檔位；相別、接線方式的狀態；電量的幅值。圖的下半部分（交流XX輸出設置）是提示當前設置的對象和使用各數字鍵在當前界面中對應的功能。其中：“交流XX（XX為電壓，或電流，或因數，或角度，或諧波，或頻率）輸出設置”是提示當前設置的對象。可通過按屏幕下方六個按鍵和右邊的按鍵，根據提示選擇不同的操作對象和操作方式。⑴ 在“交流電壓輸出設置”界面中：按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相統一調節）的當前“電壓檔位”10％～0.005％幅值。
主要生產的產品有：【互感器伏安特性測試儀】。 承接全國各地區【互感器伏安特性測試儀】，資質齊全，全國包驗！ 天正華意電氣設備(上饒市分公司)廠家始建于2017年，至今已有將近多年【互感器伏安特性測試儀】經驗，誠實做人，誠信共事，合作共贏！
