茂名變壓器損耗參數測試儀 品質

茂名變壓器容量特性測試儀容量測試判別結果，包括：實際的三相測試電壓值、三相電流值、三相功率值，當前測試條件下實測的短路損耗（負載損耗）總和數值、判定的變壓器參數下國標規定的短路損耗數值、校正到額定試驗條件下的短路損耗數值、校正后的短路損耗數值與國標參數下短路損耗值的百分數誤差。當前條件下實測阻抗電壓數值、判定的國標阻抗電壓數值、判定容量、實測容量、判定型式和變壓器的實測阻抗；如果在判定容量顯示為“No type”說明實測容量值在兩相鄰容量之間，無法歸檔；如果判定型式顯示為“no”說明變壓器的型式也在兩種型式之間，無法歸檔。顯示屏下一行仍為提示行，圖六中可見，提示行提示操作人員下一步有三種可選擇的操作，可選擇保存將測試結果保存到內部存儲器中、打印將測試結果通過打印機打印出來選擇取消退出當前的測試界面返回到主界面；當結果中短路損耗超標時儀器會提示“損耗異常”，說明所輸入的形式不正確。

<茂名>天正華意電氣設備有限公司

茂名變壓器容量特性測試儀我國電力系統實行兩部制電價：除了收取計量裝置所計量的費用外，還要根據變壓器容量收取基本電費；對于較大用戶在投運變壓器時還要一次性交納增容費。隨著電力行業的發展，用電量的增大，自有變壓器和個人承包變壓器已漸漸占據了配變中相當的份額，隨之而來的就是個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）；有些用戶年偷電費額達數十萬之多，電力部門苦于沒有有效的控制手段。 有源變壓器特性-容量綜合測試儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

茂名變壓器損耗參數測試儀 品質
<茂名>天正華意電氣設備有限公司

茂名變壓器容量特性測試儀 使用注意事項6.1．測試1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．使用有地線的電源插座。5．不能在電壓和電流超量程的情況下工作。6．短路試驗時，非加壓側的短接必須良好，否則會對測試結果有影響。7．做短路試驗時，如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。8．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作順利進行。9.變壓器容量測試儀標準配置短路線200mm2×0.8m，在測量超過1000KVA時短路線應相應加倍或更粗才能保證測量的精度。6.2．電池及充放電電池采用工業級聚合物鋰電池，重量輕，單位儲能密度大，受負載和環境溫度變化影響小的特性，儀器在開機狀態下自動采集供電鋰電池的電池電壓，并以可視化圖形顯示，當電池電壓電量低于10％時，測試儀自動以聲光報警提示，測試儀內部集成了電池的充電模塊，充電電壓市電交流220V電池充電時長不低于14小時，在測試儀長期不用情況下，請至少每兩個月充放電一次。，盡量不要在儀器剩余電量不足10％時測試，并且在充電時不允許測試。

茂名變壓器損耗參數測試儀 品質 <茂名>天正華意電氣設備有限公司

茂名變壓器容量特性測試儀第五章 工作原理及使用方法以下將分為二部分來介紹：有源變壓器容量、負載損耗測量部分和無源變壓器損耗測量部分。5.1 有源變壓器容量、負載損耗測量部分1．基本概念有源容量試驗：通過一些必要的數據來確定某個變壓器的實際容量值；從而檢查出被試變壓器銘牌容量是否真實。2．測試方法容量測試儀配有三把測試鉗（黃、綠、紅），每只鉗子分別引出兩根測試線，一根粗線、一根細線，粗線接到儀器面板上容量測試端子對應顏色的電流端子（Ia、Ib、Ic），細線接到儀器面板上容量測試端子對應顏色的電壓端子（Ua、Ub、Uc），將鉗頭按顏色分別夾在被試變壓器的高壓側各相接線柱上，變壓器的低壓側要用專用短接線良好短接。圖5-1 容量測試接線圖接好線后，按下列操作步驟進行設置：?設定當前溫度，通過外部按鍵F2移動光標到‘當前溫度’選項，用外部按鍵F3、F4調節溫度數值，要求盡量準確，以溫度計的示值為準。?設置高壓側額定電壓，通過外部按鍵F2移動光標到‘額定高壓’選項，用外部按鍵F3、F4調節額定高壓檔，例如被測變壓器是10KV/400V的配變，則將本項設置為10KV?設置分接檔位，通過外部按鍵F2移動光標到‘分接檔位’選項，用外部按鍵F3、F4調節該選項，通常將分接打到2分接位置，如遇被測變壓器分接在其他位置，則將該選項設置到正確位置。?設置阻抗電壓，通過外部按鍵F2移動光標到‘阻抗電壓’選項，用外部按鍵F3、F4調節該選項，使之與銘牌所標注的數值相同。?設置聯結組別，通過外部按鍵F2移動光標到‘聯結組別’選項，用外部按鍵F3、F4調節該選項，使之與銘牌所標注的聯結組別相同。?開始測試，進入到‘容量測試’子菜單，點擊‘開始測試’選項，或者按‘確定’鍵即可開始測試。?測試完畢，選擇‘F1’鍵可將結果保存到內部存儲器中，如不需保存，則不選此項。按‘F2’可將測試結果打印出來。有源負載試驗的接線方法與容量測試完全相同，操作也同樣簡單，值得注意的是，有源負載試驗的參數設置是參數設置界面中 ‘特性參數設置’，一定要正確設置。

<茂名>天正華意電氣設備有限公司 茂名變壓器損耗參數測試儀 品質

茂名變壓器容量特性測試儀功能特點1、可測量各種配電變壓器的容量，無源測量，方便、準確。2、內部自帶電源、自動產生三相大功率測試電源。3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。4、通過空載試驗可準確判定被測變壓器的型號，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干變SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各種類型的變壓器。5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。6、可測量電壓和電流的諧波含量和總諧波失真度。7、可進行簡單的矢量分析，繪制矢量圖。8、顯示各電參量的波形圖，做為示波器使用。9、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。10、電流量程分高低檔，可保證100A測量范圍，小可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。11、容量測量范圍：20kVA~800000kVA（三相變）5kVA~100000kVA（單相變）12、電池剩余電量百分數指示功能，絕非簡單的虧電報警。13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。14、用戶可隨時將測試的數據通過微型打印機將結果打印出來。15、測試結果存儲功能，可存儲200組容量測試數據。

茂名變壓器容量特性測試儀當前溫度：容量測試時需要進行溫度校正，所以，需要在此輸入當前溫度。一般輸入的值為被試變壓器陰面的溫度值再增加10℃。可以直接通過數字鍵輸入溫度值。分接檔位：被試變壓器的分接開關的位置。配變通常都有三(或五)個分接檔位，其中2檔（3檔）為標準分接。進行容量測量時，請保持被試變壓器的分接開關位置與該項設置值相同。如被試變壓器分接檔位不是三(或五)個分接檔位的情況，請將該項設定為額定分接檔，同時變壓器的分接開關接至標準分接檔位，方可進行容量測試。標稱容量：作為測量結果的參照，此處請輸入所測變壓器的標稱容量。以便于測得的容量形成對照。本項通過數字鍵直接輸入即可。圖三 容量測試設置界面變壓器編號：共6位數的變壓器編號。主要是為了便于變壓器的管理、查閱。該項值通過數字鍵輸入。變壓器用戶：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項主要是將被測變壓器的用戶錄入，方便檔案管理。測試員：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項內容是為了方便測試檔案的存檔、查閱。以上各項均設定完畢，并正確接線后（參照后面詳細說明），單擊“確定”鍵既可進行容量測試。

<茂名>天正華意電氣設備有限公司 茂名變壓器損耗參數測試儀 品質

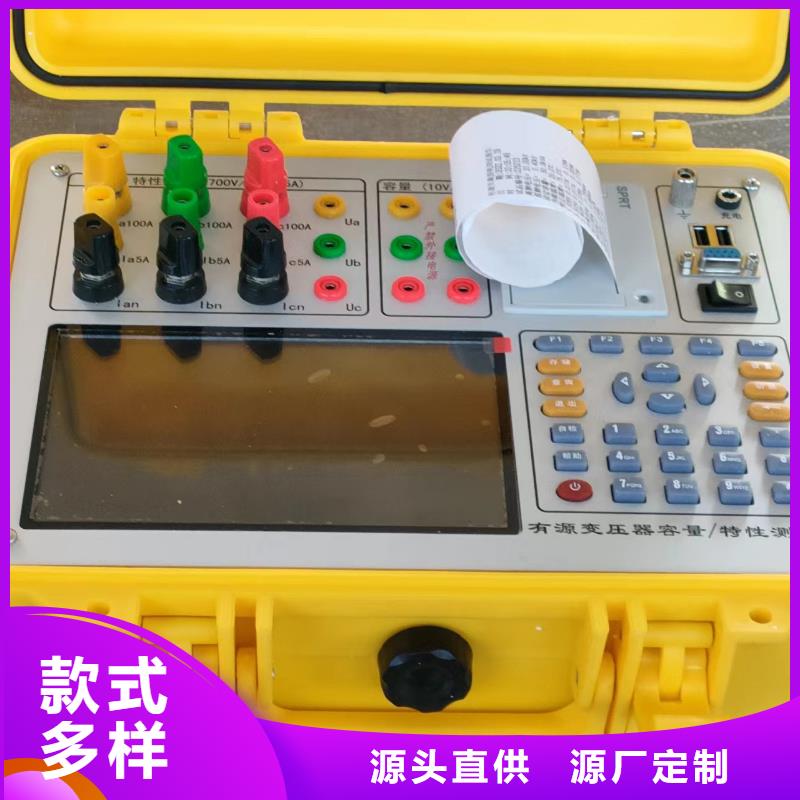

茂名變壓器容量特性測試儀第二章 技術指標1、輸入特性有源部分：電壓測量范圍：0~10V 電流測量范圍：0~10A無源部分：電壓測量范圍：0~800V 寬量限（可以外接電壓互感器）。電流測量范圍：0~100A內部全部自動切換量程（可以外接電流互感器）。2、準確度：電壓、電流、頻率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比測試精度：0.2％4、直阻參數I.輸出電流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA檔）a.1Ω-250Ω （40mA檔）b.100mΩ-50Ω (200mA檔)c.5mΩ-10Ω (1A檔)d.1mΩ-2Ω (5A檔)e.0.5mΩ-0.8Ω (10A檔)IV.準確度：大于5毫安：2‰ 小于5毫安： 5‰5、工作溫度：－10℃~ ＋40℃6、絕緣：⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵ 工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。7、體積：41cm×35cm×18cm8、重量：6Kg第三章 結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。3.1 結構尺寸圖一 主機與配件箱尺寸3.2 面板布置圖二 面板布置圖面板布置圖說明：列是變壓器特性測試輸入端子，有電壓輸入端子（Ua、Ub、Uc、Un）輸入范圍（0-750V），電流輸入端子（Ia＋Ia-Ib＋Ib-Ic＋Ic-）輸入范圍（0-100A）；第二列是容量測試端子，包括（UaUbUcUn；IaIbIc）；第三列是變壓器綜合測試端子，變比測試，匝比測試；第四列是直流電阻測試端子，接地端子；一列是溫度采集，變壓器外觀數據電子卡尺采集端子，上部是電源插座、工作開關；面板左下方為液晶顯示屏；液晶右側為打印機和控制鍵盤。

<茂名>天正華意電氣設備有限公司

茂名變壓器容量特性測試儀容量參數部分的各個參數說明：?分接檔位：指變壓器分接開關當前位置；配變通常都有三個分接位置，通常在2分接測量，如果分接位置不在標準檔位，而又不愿改變分接位置，必須輸入當前的正確位置。?參比容量：對測試變壓器容量數據的參照比對。?試品編號：為6位數字或大寫英文字母組成。特性參數部分的各個參數說明：?變壓器容量：指被測變壓器的額定容量，單位KVA。?PT 變比即電壓變比：當需要外接電壓互感器進行測量時，此參數代表外接電壓互感器的變比（如：10000V/100V的電壓互感器應輸入100），不外接電壓互感器測量時，此參數應設為1。?CT 變比即電流變比：當需要外接電流互感器進行測量時，此參數代表外接電流互感器的變比（如：100A/5A的電流互感器應輸入20），不需外接電流互感器測量時，此參數應設為1。

<茂名>天正華意電氣設備有限公司 茂名變壓器損耗參數測試儀 品質

茂名變壓器容量特性測試儀綜合實驗此界面是變壓器材質測試的主要結果界面。注意：進行此實驗之前要對變壓器的所有參數進行測試，包括變壓器的容量，變壓器的直阻，變壓器的外觀參數都要進行準確的測試。4.5.1基本概念：本儀器可判斷出變壓器高低壓繞組材質。線圈銅或鋁材質的不同，導致變壓器容量、體積、質量、匝比、導線截面積、直流電阻、電阻溫升曲線等參數均有所變化，這些參數之間又相互影響。對于固定型號與容量的配電變壓器，由于國標嚴格規定了其設計與制造流程，對線圈直流電阻值、損耗等規定了參考值。生產廠家采用鋁代銅時，就會在沒有明確規定的變壓器的某些參數（例如體積）上做文章，例如，為保證鋁繞組變壓器的直阻、損耗與同型號銅繞組變壓器的參數對應，以符合的標準，在變比和鐵心相同的情況下，增大鋁線圈的截面，這會導致變壓器體積增大。有的廠家為使變壓器器身及體積變化不太明顯，采用減小鋁線截面，這將導致繞組直流電阻、損耗增大；或者在保證變比不變的情況下，減少線圈匝數，減小線圈長度，這將導致變壓器阻抗電壓發生改變，這將會導致變壓器容量變化，廠家則利用目前變壓器容量的判斷僅僅根據變壓器阻抗電壓百分值推斷，且允許有10％誤差的規定，適當減小變壓器容量。另外，金屬的電阻值會隨著溫度的升高而增大，這主要是因為電阻率與溫度間近似地存在線性關系，銅和鋁的電阻值隨溫度的變化情況不一致，因此也可以結合變壓器繞組直流電阻溫度系數鑒別繞組材質的方法。實際上即使變壓器容量相同、線圈采用的材質相同，由于廠家生產工藝、結構等因素的差異，也會導致體積不同。本系統將變壓器容量、外觀參數、直阻、匝比作為變壓器材質檢驗的重要影響影響因素，將這些數據與數據庫參數進行對比，通過大量試驗確定影響因子的權重，建立影響變壓器線圈材質的概率分布模型，確定變壓器繞組的材質分析模型。測試儀采用直流電阻和常規變壓器容量測試的“二合一”的方法，通過模糊數據分析方法，進行準確的數據換算正確判斷出干式變壓器容量的大?。贿M一步利用直阻數據并綜合變壓器變比數據、變壓器的本體外觀數據、實驗溫度數據等進行大量的優化組合判斷，通過綜合計算計算出高低壓包的材質“銅鋁因子”，進而得出變壓器材質為銅鋁的判斷結果。

<茂名>天正華意電氣設備有限公司 茂名變壓器損耗參數測試儀 品質

茂名變壓器容量特性測試儀容量測試結果測得負載損耗（75℃），將測得的負載損耗校正到額定試驗條件下所得到的負載損耗值；國標損耗，如測得容量歸檔，則顯示所歸檔位的變壓器國標負載損耗值；損耗誤差，校正損耗與國標損耗的誤差百分數；標稱/準阻抗，容量測試過程中所用的阻抗電壓值；測得短路阻抗（75℃），當前試驗條件下的被試變壓器的阻抗電壓；判定容量，當測得的變壓器容量可以歸檔，該項將顯示歸檔后的容量值。當測得的變壓器容量無法歸檔時，該項不顯示；實測容量，該項顯示實際測量的變壓器的容量。當實測容量可以歸檔時，該項不顯示；參考類型：此處將顯示系統所推定的被試變壓器的類型，如 SJ配變，或S7配變（或電變），或S9(11)配變（或電變）。以供工作人員參考。當所測容量無法歸檔時，此處顯示“――――”。測試完畢后，單擊“保存”鍵，即可將所測結果保存到儀器內，以備以后查閱；單擊“打印”鍵，即可將所測結果打印出來；單擊“退出”鍵，即可退出本測試界面；單擊“確定”鍵，即可以重新進行容量測試。

<茂名>天正華意電氣設備有限公司 茂名變壓器損耗參數測試儀 品質 <茂名>天正華意電氣設備有限公司

茂名變壓器容量特性測試儀技術參數1、內置電源輸出范圍電壓：0～10V電流：0～10A2、特性通道測試量程及精度電壓量程：AC 750V。精度，±0.2％（F.S）±1個字電流量程：AC 100A。精度，±0.2％（F.S）±1個字3、直阻測試量程0.001Ω-0.1Ω （10A）0.03Ω-1Ω （5A）0.06Ω-5Ω （1A）0.1Ω-50Ω （200mA）0.3Ω-200Ω （40mA）100Ω-100kΩ （0.1） ±1.0％（F.S）（0.02＜CosΦ＜0.1）空（負）載損耗測量：±2％（0.1≤CosΦ≤1）7、變壓器容量測試范圍6.3~125000KVA8、工作溫度-20℃～＋60℃9、充電器電源要求市電 AC160V～265V10、絕緣度⑴、容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ⑵、充電電源輸入對機殼之間承受工頻2KV（有效值），測試時長1分鐘11、體積40cm×30cm×19cm12、重量5㎏ 四、界面及功能介紹1、操作面板示意圖本儀器操作面板如圖一所示：包括打印機、液晶屏、容量測試接線孔、特性測試接線柱、變比測試接線孔、直阻測試接線柱以及數據上傳通訊接口等。圖一 操作面板布置示意圖2、主菜單打開電源開關后，自動進入進入主菜單界面（圖二）。主菜單中主要包括：“容量測試”、“特性測試”、“直阻測試”、“材質分析”、“數據管理”、“系統設置”等六項。用戶觸摸屏直接選定所需功能進入
