荊州電導鹽密測試儀 <荊州>天正華意電氣設備有限公司

荊州絕緣子鹽密度測試儀產品信息11B2.1 突出優勢?運行電壓：35- 500KV，不同電壓等級均適用。?測量電阻范圍：10 - 3000MΩ?測量誤差：≤±10％?采樣速率：10次／秒?日期時間設置：調整日期和時間，便于用戶瀏覽、查看歷史數據?背光時間設置：常亮、常滅、0-999分鐘內可自行設置?自動關機設置：從不、0-999分鐘內可自行設置?手持終端與探測器的傳輸距離為≤100m?多模式設計，適用性更強，更、更方便?萬向接頭設計，可根據絕緣子串的懸掛方位，靈活地調整測量方向?雙重屏蔽，抗干擾性極強，完全符合EMC標準?獨有的人機交互界面，簡便操作12B2.2 使用簡述 按下探測器的電源開關，LED綠燈閃亮，把探測器底部的萬向接頭固定在伸縮絕緣桿上，并根據現場情況伸展定位到合適的長度，調整好測量方向，將探測器A、B探頭直接接觸被測絕緣子（停電狀態）兩端的金具部分，按下手持終端上【OK】鍵，無線啟動探測器測量，聽到“嘟”一聲響時，則該片絕緣子檢測完畢，液晶顯示屏?xí)@示“正在測試”、“測試成功”，即可讀取并保存實時測量的每一片絕緣子電阻值。若液晶顯示屏出現 “＞3000MΩ”， 表示所測的絕緣電阻值在3000MΩ以上，是正常絕緣子。在電壓等級220KV或以下：絕緣子絕緣電阻低于300M?，手持終端自動語音報警，聽到“嘟”、“嘟”、“嘟”連續三聲響時，則表示該片絕緣子為低值絕緣子；電壓等級220KV以上：絕緣子絕緣電阻低于500M?，手持終端自動語音報警，聽到“嘟”、“嘟”、“嘟”連續三聲響時，則表示該片絕緣子為低值絕緣子。13B2.3 供電方式手持終端在開機狀態下，會自動提示剩余電量！如剩余電量低，請更換電池后再使用。★ 手持終端后蓋板取下更換：5號AA堿性電池1.5V，數量2節。★ 探測器底蓋內置：大容量鋰電池，充電孔設置在探測器的左側壁。★ 請使用隨機標配的專用電源適配器，充電時探測器LED燈會閃爍，LED燈變綠，表示探測器充電完成。

荊州絕緣子鹽密度測試儀　相關術語：1、參照盤形懸式絕緣子 reference cap and pin insulatorXP-70、XP-160、LXP-70和LXP-160普通盤形懸式絕緣子（根據GB/T 7253），通常7~9片組成一串用來測量現場污穢度。2、爬電距離 creepage distance在兩個導電部分之間，沿絕緣體表面的短距離。注：水泥或其他非絕緣膠合材料表面不認為是爬電距離的構成部分。如果絕緣子的絕緣件的某些部分覆蓋有高電阻層，則該部分應認為是有效絕緣表面并且沿其上面的距離應包括在爬電距離內。3、統一爬電比距 unified specific creepage distance（USCD）絕緣子的爬電距離與其兩端承擔的運行電壓（對于交流系統，為相電壓）之比，mm/kV。4、附鹽密度 salt deposit density（SDD）人工涂覆于給定絕緣子表面（不包括金屬部件和裝配材料）上氯化鈉總量除以表面積，mg/cm2。等值附鹽密度 絕緣子單位絕緣表面上的等值附鹽量，mg/cm2。6、不溶物密度（簡稱灰密） ）絕緣子單位絕緣表面上清洗的非可溶殘留物總量除以表面積，mg/cm2。7、現場等值鹽度根據GB/T 4585進行鹽霧試驗時的鹽度。用該鹽度試驗，在相同絕緣子和相同電壓下，產生的泄露電流峰值與現場自然污穢條件下的泄露電流基本相同。8、現場污穢度 s）在適當?shù)臅r(shí)間段內測量到的污穢嚴重程度ESDD/NSDD或SES的值。9、現場污穢度等級 s將污穢嚴重程度從非常輕到非常嚴重按SPS的分級。10、帶電系數K1 同形式絕緣子帶電所測ESDD/NSDD（SES）值與非帶電所測值之比，K1一般為 主測量界面圖2.2開機，即為測量頁面，測量工作均在此頁面進行，相關按鈕介紹見下表：按鈕名稱功能“參數切換至“參數設置界面記錄切換至“記錄查看界面”“校準”校準鹽密、灰密基準值“攪拌”將溶液污穢物拌勻并測量灰密值“打印打印本次測量結果“保存”保存測試結果到內存中

荊州絕緣子鹽密度測試儀常規用途目前，檢測絕緣子的方法和工具很多，但大多數上基本屬于定性檢測，不能準確、快捷地檢測出每一片絕緣子的絕緣狀況，起不到檢測的作用。高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。鑒于此，本公司結合廣大用戶提出的要求，通過大量地現場試驗，成功地研制出新型高性能定量檢測與分析的儀器 —“XXX 無線絕緣子檢測儀”。該儀器能有效發現絕緣子內部隱蔽故障，提高電網系統運行的可靠性，提高線路工作人員測試的工作效率。操作方法簡單、快捷，主要用于停電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動語音報警。本產品采用無線傳輸，探測器和手持終端通信距離可達100m以上，使測量過程真正達到可靠、快速準確。此外，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。9B1.2 事項★ 國內首創無線測量技術。★ 應在干燥天氣進行檢測。 ★ 請遵守并按規定使用本產品，確保儀器的運行。★ 遵守電力工業的工器具性試驗規程。★ 特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。★ 在高空作業時，可通過加裝絕緣操作桿進行。

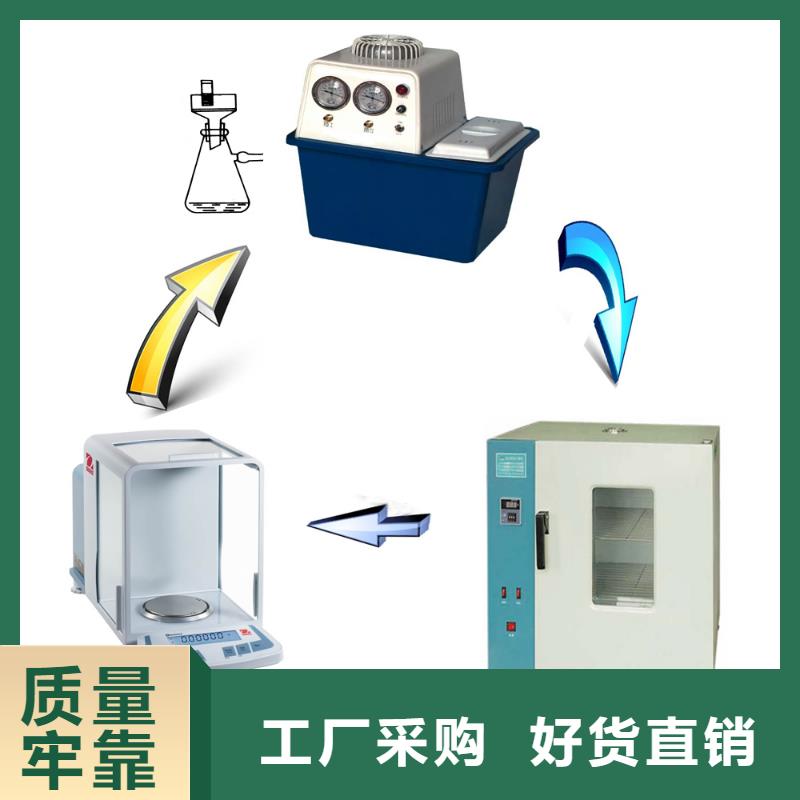

荊州絕緣子鹽密度測試儀使用說明操作步驟大致分為稱重、溶解、過濾、干燥、稱重和計算。取出抽濾瓶、漏斗、軟管，將漏斗裝到抽濾瓶上（注意密封性），連接軟管到快速過濾器入口，準備好燒杯、濾紙；安裝好電子天平、調節水平儀與調整腳使之在桌面上平穩，并提前開機60分鐘進行預熱；安裝好恒溫干燥箱。灰密度測試步驟步：稱重在進行溶解操作前，必須先稱量濾紙的重量，并記錄下來。調天平：天平開機前，應觀察天平后部水平儀內的水泡是否位于圓環的中央，否則通過天平的地腳螺栓調節，左旋升高，右旋下降，打開電源，按“開機”鍵，開啟天平，為保證天平準確性，請預熱大于60分鐘。待天平穩定后，出現0.00000g，根據需要進行“校準”操作，將濾紙放置稱盤正中央，待g出現后，即為濾紙的重量。

荊州絕緣子鹽密度測試儀 操作說明在進行絕緣子灰密度鹽密度污穢檢測時，首先要使用蒸餾水對絕緣子進行清洗，然后使用清洗后的溶液進行灰密度鹽密度等污穢的測量，測量完成之后根據需求保存或打印測試結果。使用排水功能將被測溶液排出并對儀器的檢測口進行清洗。各項功能的具體操作步驟如下：3.1清洗絕緣子首先準備好被測絕緣子和一定體積蒸餾水（一般用500mL），用蒸餾水將被測絕緣子片表面污穢沖洗干凈（圖1），沖洗過程中避免蒸餾水灑出。圖3.1清洗絕緣子3.2灰密度鹽密度污穢測量圖3.2將清洗絕緣子后的溶液攪勻，從中取500mL倒入儀器的檢測口如上圖，將500mL溶液全部倒入注意不要灑在儀器操作面板上。圖3.3按下開機按鈕使儀器開機，儀器開機，顯示器顯示圖3.3操作界面，在溶液體積選項框中選擇沖洗絕緣子所用蒸餾水的體積（如圖3.4）。圖3.4在“參數”中絕緣子型號選項框里選擇被測絕緣子片型號（圖3.5），如果沒有該型號則點按“修改型號”-“修改總表面積”，自定義修改絕緣子型號和總表面積，按“確定”即可。
