瑞鑫啟閉機鑄鐵閘門清污機鋼閘門拍門水工機械廠(南充分公司)恪守以人為本、尊重知識、尊重個性的管理理念；倡導創新精神和團隊合作精神；實施科技為本、發展實業的經營戰略；堅持誠實信用、互利互惠的經營原則；樹立企業在 復合鑄鐵閘門競爭中生存，在競爭中發展的市場意識。




鑄造閘門結構及工作原理。 　　鑄造閘門適用于市政、水利、工礦、企事業單位和科研院所給排水工程中，對水流進行截流、疏通、調節水位等。國內綜合國內外先進結構與工藝，對閘門進行了多次改進，現已具有：密封性好，耐磨，安裝使用方便，壽命長等特點。 　　構造和工作原理 　　一、鑄鐵閘門主要由：①門框、②門體、③導軌(小規格與門框相連，大規格與門框分體)、④傳動螺桿、⑤吊耳(也可與門體結合)、⑥密封面、⑦軸導架、⑧啟閉裝置等部分組成。 　　二、工作方式： 　　門框和門體安裝在水底位置，導軌安裝在門框的上端，保證門體在工作時沿著門框?qū)к壸錾现狈较虻耐鶑?fù)運動。 　　由于閘門工作在水下，為操作方便，在水下設置了啟閉裝置，由于閘門標高不一致，因此傳動螺桿的長度和軸導架的設置，取決于其具體尺寸。吊耳，吊塊，銷軸主要用來驅動螺桿和門體連接，使門體做上下往復運動的動力來自于啟閉機。

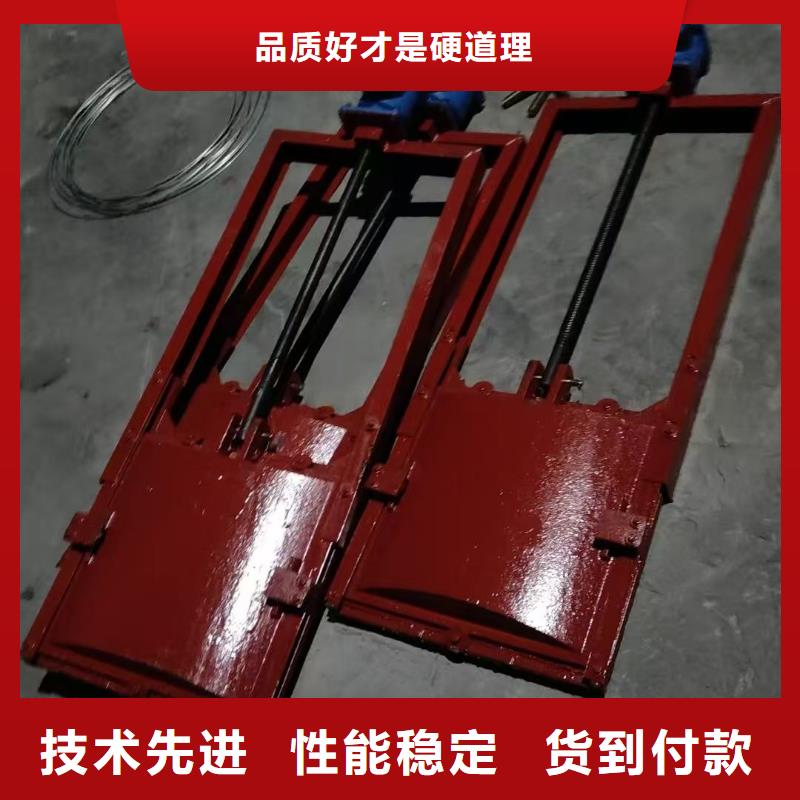

鑄鐵閘門主要由閘框和閘板兩大部分組成。鑄鐵閘門的閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力傳遞到閘室中。 為科學合理節約材料及減輕自重，鑄鐵閘門的斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。 為了鑄鐵閘門便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。




鑄造閘門通常配有手動或電動螺旋閘門葫蘆。 　　鑄造閘門主要用于排水、防洪、灌溉、水利、水電等工程中，可用于截流、疏水、調節水位，也可用于關閉閘門開口來阻隔洪水。 　　鑄造閘門有三種類型：ZMF方型、ZMY圓型和ZML凸緣圓型。鑄造門一般由兩部分組成：門扇和門框。門主體及框架用鑄鐵材料。整個身體常常被鑄造并加工。 　　門體內通常采用面板和肋板結構，面板可以是平面的，也可以是拱形的。門主體一般為整體鑄造和機加工，但較大的尺寸可分成若干部分。門體內通常使用集成金屬防水條，也可以作為支撐滑塊。用同樣材料制成的沉頭螺釘將金屬止水帶固定在門上。止水板在螺釘頭的表面已經打磨過，一些較大的P形橡膠也可以止水板。




　1閘門制造安裝應按設計圖紙要求，并參照《水工建筑物金屬結構制造、安裝與交接驗收規程》的有關規定進行。 　　2、鑄鐵閘門必須根據設計要求的方位安裝，不許反裝。閘門的中心線應與閘門孔口中心線重合，并保持垂直。門框須與混凝土墩墻接和緊密。安裝時必須采取可靠措施固定，防止?jié)仓炷習r變形。閘門及啟閉機安裝后，須保證啟閉自如。 　　3、平板閘門門槽預埋件的安裝須設固定的基準點，嚴格保證設計要求的孔口、門槽尺寸、垂直度和平整度。 　　4、門槽預埋件安裝調整合格后，應采取可靠的加固措施。如采用一次澆筑混凝土的方法，門槽預埋件須與固定的不易變形的部位或?qū)Ｓ弥Ъ芸煽康穆?lián)接固定，防止產生位移和變形；如采用第二次混凝土澆筑的方法，對門槽預埋件必須與一次混凝土的外伸鋼筋可靠聯接固定。沿預埋件高度，工作面每0.5米不少于2根聯接鋼筋，側面每0.5米不少于1根聯接鋼筋。一次混凝土與二次混凝土的接合表面須鑿毛，保證接合良好。
