黑河變壓器有載開關測試儀采用交流法與直流法相結合方式解決了分接開關帶繞組狀態下現場試驗問題采用交流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的過度波形，通過對交流波形的解析結果是 性的，不存在無法判讀等技術爭議問題。采用直流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的直流過度電阻，通過驗證現場測試出的過度電阻值與出廠值是一致的，不存在技術差異問題。交流法與直流法相結合方式解決了在現場有載分接開關帶繞組狀態下試驗問題，通過分析測試出的交流過度波形和直流過度電阻值，能準確判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。使用《交直流參數變壓器有載開關現場檢測裝置》在現場測試已積累了豐富的經驗，并已獲取了多臺開關實測事例。《交直流參數變壓器有載開關現場檢測裝置》將成為現場常規測試設備，已得到推廣應用。1.3采用交直流法在現場檢測變壓器有載開關的過度波形有標準依據電力行業新標準對有載分接開關現場試驗項目、試驗方法、缺陷判斷依據做出了明確規定：新標準在4.1 試驗項目、周期及標準，第1項規定：測試項目“測量過渡電阻值”中規定，“電阻值與銘牌值的偏差不大于±10%。”。新標準在4.1 試驗項目、周期及標準，第8項規定：測試項目“測量觸頭變換程序、電流的連續性、三相開斷不同步時間”中規定采用交流方法測量，新標準在4.1 試驗項目、周期及標準，第8項規定：判斷有載分接開關是否良好的標準依據是：“1) 與制造企業技術要求相符； 2) 測試電流無斷續； 3) 三相開斷不同步時間不大于3 ms。”。觀察開關過度波形（即：交流電流測試波形）的連續性，電流波形是連續的，說明開關觸頭接觸良好，若電流波形出現不連續斷點，說明開關存在隱患。新標準在4.1 試驗項目、周期及標準，第8項規定：新標準對交流方法測試周期也作出了明確規定：“1) 交接時；2) 分接開關大修時；3) 隨同變壓器檢修試驗周期”。新標準在“第4章現場測試，第4.1節試驗項目、周期及標準，第1項：測量過渡電阻值周期：“更換過渡電阻時”，也就是說新標準規定測量過渡電阻值只需在“更換過渡電阻時”僅測試一次，以后不要隨同常規檢修測試了，因為從已測試出的交流波形中能明確觀察出過渡電阻的斷開等故障。

黑河變壓器有載開關測試儀儀器操作測試5.1測試前的準備：① 接地線：從儀器面板上的“〨接地端”連接到大地。② 按第四章“試驗接線”對應接線圖接線，檢查接線準確無誤。③ 將“電源調節”旋鈕逆時鐘旋轉調節到小位置。④ 將“電源啟停”按鈕置于彈起位置（指示燈熄滅），停止電源輸出。5.2主界面功能介紹：將電源線插入儀器的220V電源插座，打開電源開關，接通電源，程序啟動Windows XP系統，待程序啟動完畢，點擊圖標【有載開關測試系統】，程序進入測試主界面如下圖六所示。圖六5.3交流試驗測試操作流程 （參考圖八、圖九、圖十）5.3.1測試前設置相關參數信息設置：點擊菜單區中【信息設置】項，即可打開信息設置窗口，如圖七所示：用戶只需要對信息設置菜單中的【信息設置】項進行設置，不需要對其他三項（通道設置、AD設置、系統校準設置）進行設置或修改。參數設置方法：雙擊桌面上快捷〖文通〗圖標，選擇該功能的手寫或鍵盤輸入法，便可進行參數設置或修改。設置參數主要包括用戶信息和設備信息。這些信息要在系統數據庫中存儲，以便以后的查詢、打印報告等操作。信息設置中的“分接方式”參數設置，可以從主界面“分接方式”中設置，也可在該表格中設置，將該參數設置成與實際有載開關檔位的動作方向相同，便于記錄有載開關檔位的動作方向與測試波形的對應關系。

<黑河>天正華意電氣設備有限公司 黑河直流電阻及變比測試儀

黑河變壓器有載開關測試儀 數據管理界面6.7波形查看界面“數據管理”界面下按下確認鍵可進入“波形查看”界面，“波形查看”界面可以查看測量和分析波形。“波形查看”界面與“波形分析”界面操作相同。6.8系統設置開機界面進入系統設置轉入系統設置界面（如圖11）。當前選項為“時間設置”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。按“取消”轉回到開機界面。圖11 系統設置界面6.8.1 時間設置系統設置界面下選中時間設置可轉入時間設置界面（如圖12）。修改方法同參數設置里的觸發電平。確認保存修改以后的值，返回放棄修改直接返回。6.8.2 儀器校準“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。6.8.3 刪除記錄選中 “刪除記錄”選項可刪除當前所有歷史記錄。6.8.4 其他設置儀器所需的其他是設置。

<黑河>天正華意電氣設備有限公司 黑河直流電阻及變比測試儀

黑河變壓器有載開關測試儀波形分析界面波形分析界面如圖9所示，頂部的RaRbRc為過渡電阻（即兩條電阻標尺之間的電阻平均值），每條曲線的右下方顯示的是過渡時間（即兩條時間標尺之間的時間差）。屏幕右側為6個波形分析按鈕。波形分析界面主要是通過改變標尺的位置來分析波形的。在標尺位置改變的同時，相應的過渡電阻和過渡時間值也會改變。共有八組標尺“三相時間”、 “三相電阻”、“A相時間”、“A相電阻”、“B相時間”、“B相電阻”、“C相時間”、“C相電阻”（由如圖所示的‘三相’和‘時間’兩個按鈕來切換），用來分析不同的參數。每組分為”標尺1”“標尺2”兩條標尺以便分析。界面上各個按鈕功能如下：? 三 相 ： 在此按鈕上按確認鍵時按鈕上顯示文字會在“三相”，“A相”，“B相”和“C相”之間循環改變，同時波形顯示區域顯示的標尺也會相應切換。? 阻 值 ： 在此按鈕上按確認鍵時按鈕上顯示文字會在“時間”和“阻值”，之間循環改變。同時波形顯示區域的標尺也會在“時間標尺”和“阻值標尺”之間循環切換。? 標尺1 ：在此按鈕上按確認鍵時會在按鈕會在“按下”和“抬起”兩個狀態之間循環切換。按下狀態時按“↑、↓、←、→”鍵會被響應為標尺1的移動，“↑、↓”為微調（一次1個格），“←、→”為粗調（一次十個格）。標尺移動的同時它所代表的波形參數也會改變。? 標尺2 ：操作方法同“標尺1”。但是操作的標尺是標尺2。

<黑河>天正華意電氣設備有限公司
黑河直流電阻及變比測試儀

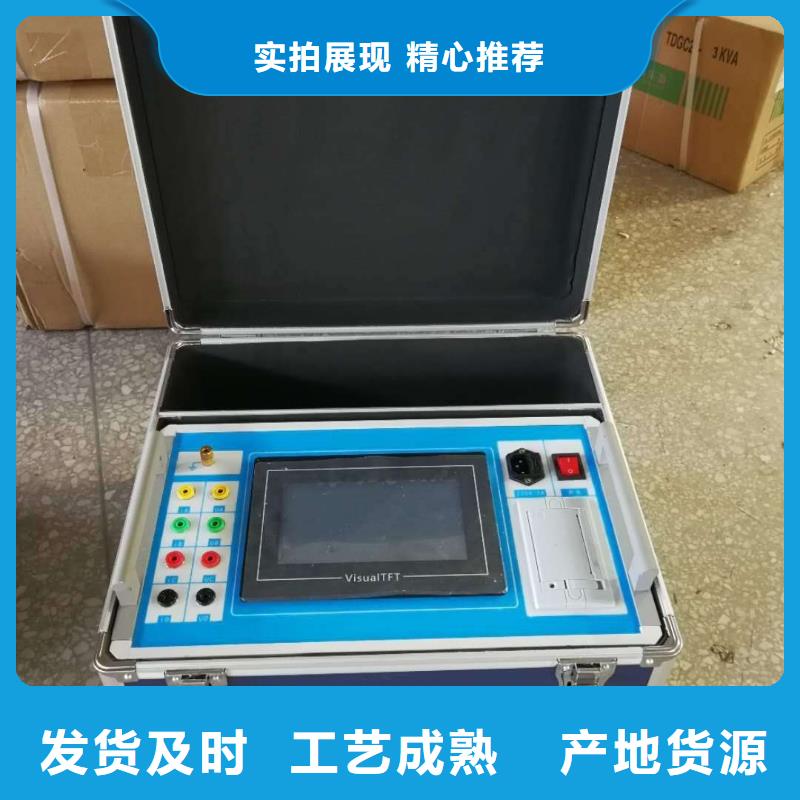

黑河變壓器有載開關測試儀主要功能特點1.本測試裝置采用交直流法測試，目的是能測試出真實的過渡波形（不對波形進行濾波處理），適合于在變電站現場，在帶繞組狀態下對變壓器有載分接開關的過渡波形、過渡時間、三相同期性等參數進行測量。能判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。2.本測試裝置采用交直流法試驗判斷有載分接開關是否存在故障隱患的判據很明確，就是通過分析觀察有載分接開關切換全過程的過度波形是否連續，波形是連續的說明有載分接開關工作狀態是良好。3.采用本測試裝置測試時接線不受變壓器繞組結線方式的限制。能對10kV～500kV電壓等級的各種結線組別開關進行測試，如：結線為YN.d、YN.y0，或結線為Y.y0、D.y0（變壓器調壓繞組在一次側，沒有中性點引出）三相、單相變壓器有載分接開關動作特性進行交流測試。4.本測試裝置具有內置電源和外接電源兩種接線方法，設備內能輸出三相電源，現場測試接線十分方便。外接電源能進行高電壓試驗、零序試驗。5.本測試裝置測試采樣速度高，采集速度達200 k/s/通道以上（一般直流法測試儀采集速度為10 k/s）。存儲數據量大，高速緩存深度達8 M byte FIFO。若開關動作過程中存在微弱接觸不良缺陷。交流法從波形上能明顯反應出。6. 本測試裝置系統配置，數據處理系統由嵌入式電腦和測試軟件組成，顯示屏采用10.4寸大屏幕彩色屏，中文測試界面，觸摸屏書寫方式，系統支持U盤存儲數據，支持USB鍵盤和鼠標，本裝置配置微型打印機，可現場直接打印輸出測試結果。

<黑河>天正華意電氣設備有限公司

黑河變壓器有載開關測試儀點擊【打印】鍵進入“打印類型設置”界面，選擇【在線簡略打印（微型打印機）】是使用儀器另配的微型打印機打印出一份簡略的測試報告，選擇【標準打印】－＞【輸出到PDF文件】會生成一個PDF文件格式的測試報告，選擇【標準打印】－＞【輸出到打印機】需要外接一臺打印機，直接打印出測試報告。（在選擇打印前，一定要將過渡波形調整顯示在屏幕中，以便準確打印出過渡波形）⑺ 結束試驗試驗結束后，先將“電源啟停”按鈕置于彈起位置（指示燈熄滅）；將“電源調節”旋鈕逆時鐘旋轉調節到小；再拆除測試線，點擊【關機】鍵關閉儀器，結束試驗。5.3.3人工測試操作流程：在自動測試條件不能滿足要求，可選擇人工測試功能完成測試任務。人工測試操作流程：在“觸發設定”模式下選擇 “人工”測試，人工測試操作流程與自動測試操作流程是基本相同的，可以參照自動測試操作流程進行。人工測試與自動測試不同處是：人工測試時靠人工手動觸發鎖定波形（“閥值設定”值不起作用），具體操作是：參見5.3.2節圖八，首先啟動有載開關，當聽到開關切換時，迅速按下【結束】鍵。程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形，后續操作與自動測試相同。人工測試模式下不能使用“連續測試”功能人工測試操作需要切換開關與點擊【結束】鍵動作配合進行，由于采樣速度較快，如果在有載開關切換后，沒有及時迅速的按下按下【結束】鍵，將會出現找不到變化波形的情況。

黑河變壓器有載開關測試儀 有載分接開關是與變壓器回路連接的 運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。該儀器主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。二、功能特點?儀器輸出電流大，重量輕；?兩檔電流輸出，測試范圍更寬，穩定度更高；?能自動計算出過渡電阻值及過渡時間值；?具有完善的保護電路，可靠性強；?8寸的大液晶顯示，便于現場操作；?具有U盤存儲功能，可以存儲更多數據波形。?鍵盤獨立操作，使儀器可操作性更快捷、方便。三、技術參數輸出電流 1.0A、0.5A測量范圍 過渡電阻：0.5Ω～20Ω(1.0A)、0.5Ω～40Ω(0.5A)過渡時間：0～250ms測量精度 過渡電阻：±(5%讀數+3字)過渡時間：±(0.1%讀數+3字)存儲方式 U盤存儲、本機存儲四、使用條件環境溫度 -10℃～50℃環境濕度 ≤85%RH工作電源 AC220V±10%電源頻率 50±1Hz

黑河直流電阻及變比測試儀

黑河變壓器有載開關測試儀阻抗電壓進行了頻率校正（50Hz）。②接線方法短接變壓器對側接線端子a-b-c，三相實驗電源（一般為380V）的A、B、C相分別接儀器的“入IA”、“入IB”、“入IC”，黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如果變壓器本側有中性點，其中性點應該與面板上“Uo”接線柱相接，沒有中性點的可以不接。如圖十七所示：圖十七 變壓器三相負載測試接線圖3、變壓器三相空載的測量 ①測試方法在主菜單界面選擇“三相空載”菜單，按“確認”鍵進入參數設置界面，如圖十八：圖十八按 “選擇”鍵選擇輸入項；←、→ 鍵用來選擇輸入位；↑、↓鍵用來改變輸入位數值的大小；按“返回”鍵退出參數設置界面；按“確認”鍵保存當前參數（作為默認值）后進入測量界面。三相空載測試界面如圖十九： 圖十九在此測量界面按“打印”鍵可打印數據，按“存儲”鍵存儲數據，按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。說明：A、電壓校正系數n=2；波形校正Po=Po′(1+d），d指電壓波形畸變系數，通常為負值。B、當試驗頻率f與額定頻率fr有差異、且偏差不大于±5%時，頻率校正如下：a、當磁通一定時，頻率和電壓成正比，施加電壓應用Uf′代替Ur，按下式計算：Uf′= Ur*（f/fr）= Ur*（f/50）式中： Uf′——頻率為f時，產生額定磁通的勵磁電壓，單位為kV；Ur ——頻率為額定值fr時的變壓器低壓側的額定電壓，單位為kV。(三表法測量應顯示相電壓，故本儀器中Uf為低壓側的額定相電壓即Uf= Uf′/ )b、空載損耗按冷軋硅鋼片校正。c、當試驗頻率與額定頻率相差不超過±5%時，測得的空載電流不需要校正。②接線方法將三相電源的“Ua”、“Ub”、“Uc”分別接入儀器輸入端子的“入IA”、“入IB”、“入IC”，黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如變壓器有中性點，將中性點接到儀器的“出Uo”接線端子，變壓器的高壓側開路。
