樂山變頻串聯諧振耐壓裝置尊敬的顧客感謝您購買本公司變頻諧振試驗成套裝置。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可能幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。警告！由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修—防止火災或人身傷害！使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作：如蓋板或面板已卸下，請勿操作本產品。在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作請勿在易暴環境中操作保持產品表面清潔和干燥

<樂山>天正華意電氣設備有限公司 優質的樂山串聯諧振試驗裝置生產廠家

樂山變頻串聯諧振耐壓裝置 主要技術參數1.額定容量：135kVA2.額定電壓：27kV；54kV；108kV3.額定電流：5A；2.5A；1.25A4.測量精度：系統有效值1.5級5.工作頻率：30-300Hz6.裝置輸出波形：正弦波7.品質因素：裝置自身Q≥30(f＝45Hz)8.波形畸變率：輸出電壓波形畸變率≤1％9.輸入電源：單相220或三相380V電壓，頻率為50Hz10.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘11.溫 升：額定負載下連續運行60min后溫升≤65K12.保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能13.環境溫度：－20℃-55℃14.相對濕度：≤90％RH15.海拔高度:≤3000米五、裝置容量驗證裝置容量定為135kVA，分四節電抗器，電抗器單節為33.75kVA/27kV/1.25A/100H， 驗證：1、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。使用四節電抗器并聯，L＝100/4＝25H試驗頻率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz試驗電流：I＝2πfCU試 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。使用兩節電抗器串聯（互感系數1.15）兩組并聯，L＝100×2×1.15/2＝115H試驗頻率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz試驗電流：I＝2πfCU試 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV試驗時間1min。使用四節電抗器串聯（互感系數1.25），L＝100×4×1.25＝500H， 試驗頻率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz試驗電流：I＝2πfCU試 ＝2π×50.33×0.02×10-6×68×103＝0.43A滿足實驗要求。

<樂山>天正華意電氣設備有限公司 優質的樂山串聯諧振試驗裝置生產廠家

樂山變頻串聯諧振耐壓裝置TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置設備應用（一）交聯乙烯電纜的交流耐壓1、10kV電纜 300mm2 長度不大于1.5km，試驗電壓為22kV，試驗頻率為30Hz～300Hz（1）電纜長度： 1.5km 截面積： 300mm2 對應的電容量為0.555μF 耐壓試驗值22kV⑵諧振頻率：1/6.28×√20.75×0.555×10-6＝37Hz37Hz下被試電容量時的試驗電流：37×6.28×0.555×10-6×22×103＝2.8A。⑶選擇設備：5kW變頻控制源； 25kV/1A電抗器3臺并聯； 5kVA（1.2kV/3A）勵磁變； 75kV分壓器；試驗時使用關系表設備組合試品 電抗器25kVA/25kV三節 激勵變壓器輸出端選擇滿足10kV/300mm2電纜 (試驗電壓22kV試驗時間5min) 長度500m以下 使用電抗器一節 1.2kV長度500~1000m使用電抗器二節并聯1.2kV長1000~1500m 使用電抗器三節并聯1.2kV滿足100MVA/35kV以下變壓器 (試驗電壓68kV試驗時間1min)使用電抗器三節串聯2.4kV滿足10kV變電站系統 (試驗電壓42kV試驗時間1min) 使用電抗器二節串聯 2.4kV第四章　變頻電源詳細使用介紹觸摸屏變頻電源詳細使用說明1.設備基本說明1.1.電源：將單相220V或三相380V直接與變頻電源的“輸入”連接，當電源為380V時接A，B，C三相，當電源為220V時，接輸入A，C兩相，可以正常使用，但輸出功率減半。

<樂山>天正華意電氣設備有限公司 優質的樂山串聯諧振試驗裝置生產廠家
<樂山>天正華意電氣設備有限公司 優質的樂山串聯諧振試驗裝置生產廠家

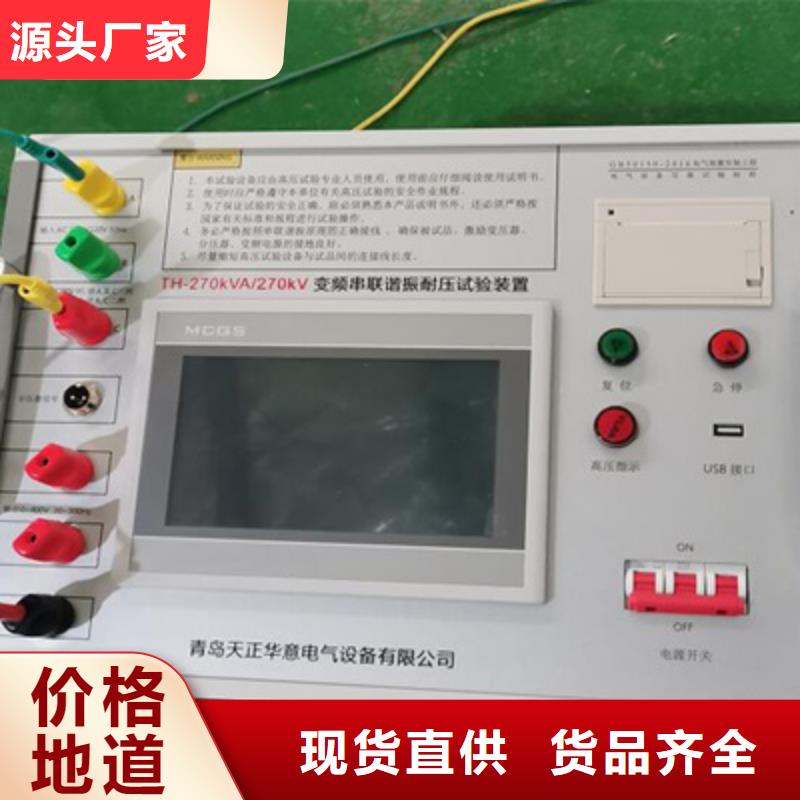

樂山變頻串聯諧振耐壓裝置變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗模式：觸摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功 能；7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

樂山變頻串聯諧振耐壓裝置設置耐壓階段，見圖6：圖6 – 設置自動試驗耐壓階段自動試驗多分5段耐壓，每段的目標電壓都不能超過“試驗參數”中設置的“試驗電壓”。通過旋轉鼠標“電壓”設置目標電壓，旋轉鼠標“頻率”來設置階段耐壓時間按“返回”鍵退回上一級菜單或者按“確定”鍵進入下一級開始試驗，見圖7：3）．開始自動試驗，見圖7：圖7 – 自動試驗界面● 顯示項目說明：U峰值/√2：采樣交流高壓峰值U，計算得到高壓有效值U直流：直流母線電壓I輸出：輸出電流F輸出：系統輸出頻率F，范圍為20-300HzF測量：系統諧振頻率F（此頻率只有當輸出頻率在諧振點或奇數倍分頻附近時才有效）步數：輸出調壓步數，滿量程為45000步過壓：設置的過壓保護值過流：設置的過流保護值.階段電壓：自動試驗每個階段的目標電壓耐壓時間：自動試驗每個階段的耐壓時間，耐壓時開始倒計時確認參數無誤后按“啟動”鍵開始試驗，將按下述步驟自動完成試驗：1＝＞系統自動尋找諧振點2＝＞將“U峰值/√2”調節到階段目標電壓3＝＞保持高壓穩定，持續耐壓時間4＝＞判斷是否有下一階段5＝＞如果有下一階段（目標電壓和耐壓時間不為0），跳到步驟2繼續進行試驗6＝＞沒有下一階段則自動降低電壓并停機在試驗中途可以按降壓停機鍵降壓停機，遇到緊急情況可按緊急停機鍵直接停機（“降壓停機”鍵和“緊急停機”鍵在系統啟動后才出現在界面上）。

<樂山>天正華意電氣設備有限公司 優質的樂山串聯諧振試驗裝置生產廠家

樂山變頻串聯諧振耐壓裝置540kVA/270kV/27kV變頻串聯諧振耐壓試驗裝置一、系統執行標準GB50150-2006《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》JB/T9641-1999《試驗變壓器》GB10229《電抗器》GB/T.311-1997《高壓輸變電設備的絕緣與配合DL/T846-2004 《高電壓測試設備通用技術條件》GB4793-1984《電子測量儀器要求》GB2900 電工名詞術語》GB4208《外殼防護等級》GB191《包裝貯運標志》GB/T16927-1997 《高電壓試驗技術》二、工作環境1.環境溫度：－150C –40 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤3500米；三、裝置主要適用范圍1、滿足300mm210kV 電纜交流耐壓試驗，長度10km，電容≤3.7uF試驗頻率30~300Hz試驗電壓U≤22kV。2、滿足300mm235kV 電纜交流耐壓試驗，長度4km，電容≤0.76uF試驗頻率30~300Hz試驗電壓U≤52kV。3、滿足300mm2110kV 電纜交流耐壓試驗，長度1km，電容≤0.139uF試驗頻率30~300Hz試驗電壓U≤128kV。4、滿足120MVA/110kV以下變壓器交流耐壓試驗，電容≤0.02uF試驗頻率45~65Hz試驗電壓U≤160kV。5、滿足110kV開關，母線，GIS交流耐壓試驗，試驗頻率30~300Hz試驗電壓U≤265kV。四、系統技術規范及性能4.1 系統技術參數4.1.1 額定輸出電壓0～270kV4.1.2 諧振電壓波型：正弦波，波形畸變率＜1.0％4.1.3 被試品電流；2A4.1.4 試驗容量：540kVA4.1.5 輸出頻率30～300Hz4.1.6 工作時間 滿功率輸出下，連續工作時間60min4.1.7 品質因素30～904.1.8 輸入工作電源單相220V或三相380V±5％，50Hz4.1.9 環境溫度：－15℃～＋40℃4.1.10 相對濕度：＜90RH％，無凝露狀況4.1.11 海拔高度＜3500m4.1.12 噪聲≤50dB4.2 系統的性能特點

<樂山>天正華意電氣設備有限公司 優質的樂山串聯諧振試驗裝置生產廠家

樂山變頻串聯諧振耐壓裝置?開機試驗2.1.開機后，液晶的顯示界面如圖2所示：圖2?自動試驗：自動試驗模式；?手動試驗：全手動試驗模式和半自動試驗模式；?參數設置：各種試驗參數的設置；?文件管理：查看和輸出試驗記錄；?參數計算：電感，電容，頻率之間的換算，已知兩個量，可求出第三個 量；2.2.試驗參數設置：在每次試驗前必須正確設置當次試驗是的各種參數！點擊“參數配置”后，液晶的顯示界面如圖3所示。圖3?起始頻率：自動調諧時的開始頻率，下限頻率為20Hz，上限頻率為200Hz。?終止頻率：自動調諧時的結止頻率，下限頻率為200Hz，上限頻率為300Hz，設置"起始頻率"不可高于"終止頻率"。當次試驗時建議采用30Hz～300Hz進行掃描。當已經知道大概頻率范圍時，可以選定在適當的頻率段掃描，以減少試驗時間。?起始電壓：設置調諧時輸出電壓的初此值。1.對Q值較低的試品如發電機、電動機、架空母線，初此值設定為30～40V；2.對Q值較高的試品如電力電纜、變壓器、GIS等，初此值設定為20V。?階段試驗電壓，試驗時間：設置耐壓試驗電壓的值和耐壓時間。1."階段試驗電壓"如沒有分段耐壓試驗只設置階段試驗電壓和階段試驗時間其它階段試驗電壓及時間均設0；2．如需要分段設置時，分別點擊相應的試驗電壓、試驗時間欄即可完成設置；

<樂山>天正華意電氣設備有限公司 優質的樂山串聯諧振試驗裝置生產廠家
<樂山>天正華意電氣設備有限公司 優質的樂山串聯諧振試驗裝置生產廠家

樂山變頻串聯諧振耐壓裝置 主要技術參數1.額定容量：135kVA2.額定電壓：27kV；54kV；108kV3.額定電流：5A；2.5A；1.25A4.測量精度：系統有效值1.5級5.工作頻率：30-300Hz6.裝置輸出波形：正弦波7.品質因素：裝置自身Q≥30(f＝45Hz)8.波形畸變率：輸出電壓波形畸變率≤1％9.輸入電源：單相220或三相380V電壓，頻率為50Hz10.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘11.溫 升：額定負載下連續運行60min后溫升≤65K12.保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能13.環境溫度：－20℃-55℃14.相對濕度：≤90％RH15.海拔高度:≤3000米五、裝置容量驗證裝置容量定為135kVA，分四節電抗器，電抗器單節為33.75kVA/27kV/1.25A/100H， 驗證：1、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。使用四節電抗器并聯，L＝100/4＝25H試驗頻率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz試驗電流：I＝2πfCU試 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。使用兩節電抗器串聯（互感系數1.15）兩組并聯，L＝100×2×1.15/2＝115H試驗頻率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz試驗電流：I＝2πfCU試 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV試驗時間1min。使用四節電抗器串聯（互感系數1.25），L＝100×4×1.25＝500H， 試驗頻率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz試驗電流：I＝2πfCU試 ＝2π×50.33×0.02×10-6×68×103＝0.43A滿足實驗要求。

<樂山>天正華意電氣設備有限公司 優質的樂山串聯諧振試驗裝置生產廠家 <樂山>天正華意電氣設備有限公司

樂山變頻串聯諧振耐壓裝置系統配置及其參數1.激勵變壓器LB-420kVA/1.25/2.5/5kV/0.4kV 1臺a)額定容量：420kVA；b)輸入電壓：0-400V，單相；c)輸出電壓：1.25/2.5/5kVd)結 構：油式；e)重 量：約3.5T；2.變頻電源TH-420kW/380V 1臺a)額定輸出容量：420kWb)工作電源： 380±10％V（三相），工頻c)輸出電壓：0 –400V，單相，d)額定輸入電流：1050Ae)額定輸出電流：1050Af)電壓分辨率： 0.01kVg)電壓測量精度：1.5％h)頻率調節范圍：30 – 300Hzi)頻率調節分辨率：≤0.1Hzj)頻率穩定度： 0.1％k)運 行 時 間：額定容量下連續60minl)額定容量下連續運行60min元器件溫度≤65K；m)噪 聲 水 平：≤50dBn)可實現以下功能1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；

樂山變頻串聯諧振耐壓裝置TH-135kVA/108kV一、滿足試品范圍1、10kV/300mm2電纜3km的交流耐壓試驗，電容≤1.1265uF 試驗頻率30-300Hz試驗電壓22kV 試驗時間5min。2、10kV開關等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。3、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。4、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV試驗時間1min。5、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。二、裝置主要組成序號 設備名稱 規格型號 單位 數量1 變頻電源 TH-7.5kW 臺 12 激勵變壓器 JLB-7.5kVA/1.5/3/6kV/0.4kV 臺 13 高壓電抗器 DK-33.75kVA/27kV 臺 44 電容分壓器 TH-1000pF/110kV 套 1三、主要功能及特征系列變頻串聯諧振耐壓試驗裝置，采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓試驗的新方法和潮流。
