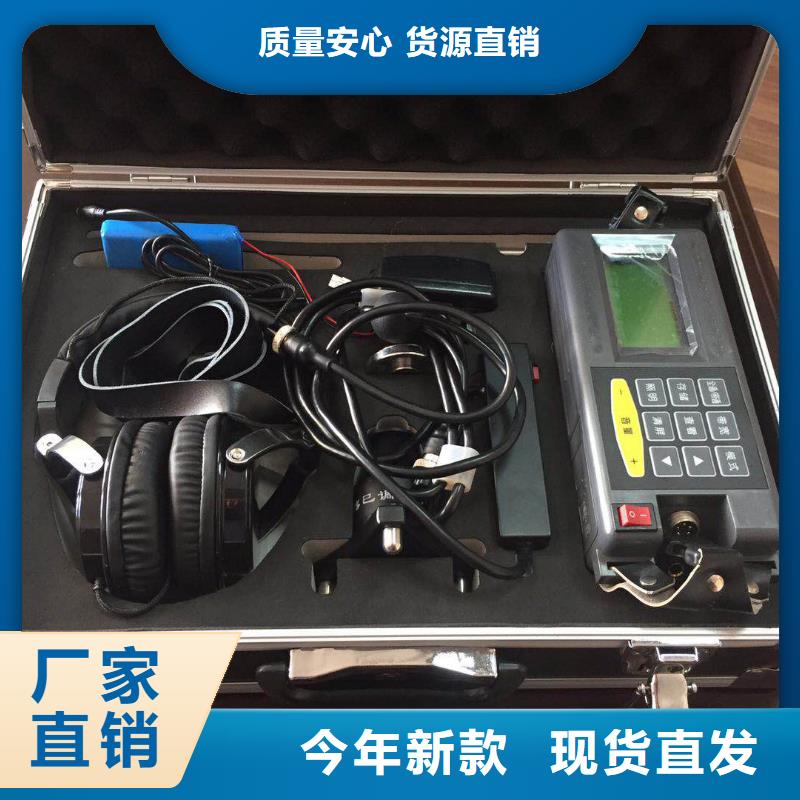

濟南 地下電纜管線探測儀由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路和護層－大地回路存在互感，通過電磁感應也能夠在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。如果存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2鄰線電流反向，占1/3。如右圖所示。并行電纜的分流效果相線－護層法的優點在于接線簡單，不需要解開接地線。缺點是當多條電纜同路徑敷設時，各條電纜信號相差不大，僅靠信號幅值有時難以區分；當單線敷設時，有效電流大幅減少，信號較弱，而且有效電流中含有感應電流成分，目標電纜和鄰近管線的感應信號相位相同，在使用復合頻率探測時，有可能無法根據電流方向排除鄰線干擾。4、相間接法：圖3-1-5 相間接法如上圖所示，發射信號加在電纜兩相之間，電纜的對端兩相線短路。兩相在電纜內部扭絞，其電流值相同且方向相反。由于兩相線雖相距很近，但仍有一定間隔，故兩相線和接收機線圈之間的距離會有微小差異，兩相線在此處產生的磁場方向相反，但強度因距離的差異而不會完全相同，雖大部分相互抵消，但仍有小部分殘余，金屬護層的屏蔽作用會將其進一步削弱，的剩余信號方能被接收。因為扭絞的原因，信號會沿電纜路徑有周期性的幅值和方向的變化。在一個扭絞周期內，對外輻射的磁通因方向連續變化而相互抵消，故不會在護層－大地回路產生感應電流。由于有效信號很小，使用高頻信號將比低頻信號更易于探測。相間接法無法使用接收機的電流方向測量功能排除鄰線干擾。

<濟南>天正華意電氣設備有限公司 濟南專業銷售電纜測試儀質量有保證

濟南地下電纜管線探測儀 注意事項：?警告：電纜帶電，接線必須由具有相關資質或資格的電力工作人員操作！?必須在用戶端發射信號，如果在變電室端發射信號，將在所有出線上均注入信號，造成無法區分目標電纜。?接地釬位置的選擇：為保證輸出效果，應將接地釬打在距離電纜5m之外，而且接地線應盡量和電纜方向垂直。?如果零線在用戶端不接地，則優先使用零線注入信號。?低壓電纜的護層大多不連續，如果護層注入信號太弱，或探測過程中在電纜路徑某處信號中斷，可換用零線／地線進行注入。?由于所有出線的零線／地線或護層在變電室并聯，所以其他電纜出線上會有部分電流被分流，也能探測到信號，但強度較弱，實際測試中應注意區分。?探測高壓運行電纜時，如果使用卡鉗耦合法接收不到信號或信號很弱，說明電纜兩端護層接地電阻過大，這時可以通過護層注入。?探測單芯超高壓運行電纜時，卡鉗耦合法失效，可使用護層注入法。第四章 管線探測一、管線跟蹤（路徑查找）1、選擇合適的信號發射方法:根據第二、三章的說明，選擇合適的方法，使用發射機對目標管線施加信號。2、使用接收機內置線圈感應法進行管線探測：接收機無需接任何外部附件傳感器，自動識別為內置線圈感應法。3、接收機界面介紹：長按接收機開關/靜音鍵 ，打開接收機電源，屏幕如下顯示：圖4-1-1管線探測界面4、設定接收頻率:按頻率減小鍵和頻率增大鍵選擇接收頻率。發射和接收的頻率必須一致。共有十個頻率/頻段供選擇：640Hz，1280Hz，10kHz，33kHz，83kHz，共工頻50/60Hz，工頻諧波250/300Hz，射頻10kHz頻段，射頻33kHz頻段，射頻83kHz頻段。默認1280 Hz。

<濟南>天正華意電氣設備有限公司 濟南專業銷售電纜測試儀質量有保證

濟南 地下電纜管線探測儀設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠（2）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用（3）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度（4）電流采集接收無線天線內置，確保鉗表絕緣可靠（5）背光顯示可以設置，方便夜間使用（6）體積小、重量輕、操作簡單、攜帶方便3.2技術參數（1）信號發生裝置異頻電流輸出范圍：0-70mA輸出精度：±1mA輸出功率：50W測量范圍：0-80k檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V/12Ah工作時間：大于4h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：40m鉗口尺寸：Φ33mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-600A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5裝置重量：360g

<濟南>天正華意電氣設備有限公司
濟南專業銷售電纜測試儀質量有保證 <濟南>天正華意電氣設備有限公司

濟南地下電纜管線探測儀概述近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。

濟南 地下電纜管線探測儀架空線路小電流接地故障定位儀使用說明書青島天正華意電氣設備有限公司尊敬的用戶：感謝您選用本公司生產的架空線路接地故障定位儀。希望本手冊對您使用該產品提供盡可能詳細的技術資料及幫助信息。在正式使用該儀器之前，請仔細閱讀本說明書，以確保您對本產品的正確使用。如果您對說明書中所述內容有任何疑問，或者需要業務咨詢或技術支持，歡迎您與我公司銷售部或技術部取得聯系，我們將竭誠為您服務。閱讀完本說明書后，請妥善保管，以備后用。重要提示：1 儀器在不使用的情況下，請及時關閉電源！2 充電電池屬于消耗部件，應注意維護，在使用時充電電池有效容量會隨時間逐漸降低，從而使有效使用時間縮短，為了盡量提高電池壽命，請注意以下維護措施：2.1如果長期不使用儀器，請定期進行充、放電，電池應至少每月充、放電一次；2.2嚴禁虧電使用，虧電將嚴重縮短電池壽命，甚至使電池報廢，當儀器欠電時，應馬上關閉電源，進行充電。避免因電池放電時間過長而導致電池失效。2.3充電燈：充電過程中亮紅色；充電完成后亮綠色。3 接線前必須保證待測線路已經停止運行。4 在需要測試的故障線路全長范圍內，均不能掛接地線。5 使用前儀器必須可靠接地。

<濟南>天正華意電氣設備有限公司 濟南專業銷售電纜測試儀質量有保證
濟南專業銷售電纜測試儀質量有保證 <濟南>天正華意電氣設備有限公司

濟南 地下電纜管線探測儀 組成、工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地?fù)u，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。

濟南地下電纜管線探測儀概述近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。

<濟南>天正華意電氣設備有限公司
濟南專業銷售電纜測試儀質量有保證 <濟南>天正華意電氣設備有限公司

濟南 地下電纜管線探測儀我國10～66kV配電網絕大多數都采用中性點非有效接地方式，又稱小電流接地系統。其優點是發生單相接地故障時，不需要立刻斷開故障線路，允許帶故障運行一到兩個小時。缺點是在發生單相接地故障時無法確認問題出在哪一條線路上，無法迅速找到故障點。由于這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路并加以排除。接地故障的發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗、分段逐段推拉、逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。這種落后的尋找方法與當今電網自動化水平極不相適應。電力工作者對這一問題做出了長時間巨大的努力，但仍然沒有滿意的結果，因此成為困擾電力部門的重大技術難題。現有的接地故障定位儀多以交流法、交流直流混合方法等方式進行檢測，因此不能根本解決故障線路分布電容對檢測信號的影響。此類儀器普遍存在體積和重量較大，需要外接電源現場取電的問題突出，極大的限制了儀器的使用范圍和其便捷性。同時，儀器的操作較為復雜，對使用人員的有較高的專業技術要求，也給使用人員帶來困擾。

<濟南>天正華意電氣設備有限公司 濟南專業銷售電纜測試儀質量有保證

濟南地下電纜管線探測儀概述近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。

<濟南>天正華意電氣設備有限公司 濟南專業銷售電纜測試儀質量有保證 濟南專業銷售電纜測試儀質量有保證 <濟南>天正華意電氣設備有限公司

濟南 地下電纜管線探測儀我國10～66kV配電網絕大多數都采用中性點非有效接地方式，又稱小電流接地系統。其優點是發生單相接地故障時，不需要立刻斷開故障線路，允許帶故障運行一到兩個小時。缺點是在發生單相接地故障時無法確認問題出在哪一條線路上，無法迅速找到故障點。由于這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路并加以排除。接地故障的發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗、分段逐段推拉、逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。這種落后的尋找方法與當今電網自動化水平極不相適應。電力工作者對這一問題做出了長時間巨大的努力，但仍然沒有滿意的結果，因此成為困擾電力部門的重大技術難題。現有的接地故障定位儀多以交流法、交流直流混合方法等方式進行檢測，因此不能根本解決故障線路分布電容對檢測信號的影響。此類儀器普遍存在體積和重量較大，需要外接電源現場取電的問題突出，極大的限制了儀器的使用范圍和其便捷性。同時，儀器的操作較為復雜，對使用人員的有較高的專業技術要求，也給使用人員帶來困擾。

濟南 地下電纜管線探測儀 工作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的直流脈沖信號使故障重現，根據基爾霍夫定律，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失。逐級縮小接地區間范圍，直到找到故障點。示意圖如下:圖1 系統示意圖3主要功能與特點3.1充分注重用戶的使用體驗：體積小、重量輕、操作簡單、定位快速準確、長時間工作穩定的特點，方便野外作業。3.2適用于小電流接地系統配電網能夠檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。3.3超低頻高壓直流信號、獨有的高速采樣技術以及先進算法有效的避免了系統分布電容影響，數據采樣更加。3.4故障電阻的檢測范圍寬，能夠有效檢測高阻接地等隱性故障：?本儀器能夠檢測線路上由于瓷瓶開裂、污物、潮濕等原因高阻狀態下的接地，此狀態的檢測可有效的防止隱性接地故障的發生。3.5施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。3.6整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大了工作效率：?主機體積小整機質量僅4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑。?

<濟南>天正華意電氣設備有限公司

濟南地下電纜管線探測儀輸出水平調節按輸出減小鍵 和輸出增大鍵 調節輸出水平（信號大小），共分10檔，屏幕右下角顯示輸出電壓和電流。應根據需要調節輸出水平：?較大的電流有助于穩定探測及準確測深。?在較高頻率（10kHz及以上）以及很淺的深度（1m之內），較高輸出電流可能會造成接收飽和失真，造成接收機響應非線性及測深誤差增大，此時應適當降低輸出水平。?降低輸出功率有助于延長電池供電時間，但不應過多考慮。二、卡鉗耦合法卡鉗耦合法適用于管線外露，但無法（或不允許）接觸其金屬部分，而且管線兩端都接地的情況（特別適用于電力電纜）。卡鉗耦合法發射信號的電路模型可以等效為變壓器：卡鉗的磁芯作為變壓器磁芯，卡鉗內部繞線為變壓器的初級，管線－大地回路等效為變壓器的次級（單匝），發射機提供初級電流，管線－大地間耦合產生次級電流。耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小則電流越大，反之電阻越大電流越小，小到一定程度則無法進行正常探測。卡鉗耦合法發射信號的優點在于使用方便，無須和管線進行電氣連接，對管線的正常運行不會產生任何影響，而且能夠減少對其他管線的感應；缺點在于耦合出的電流小于直連法，尤其是要求管線兩端必須接地良好，有些管線不能滿足此要求。1、卡鉗連接將發射機附件連接線纜（兩端為紅色5芯航空插頭）的一端插入發射卡鉗插座，另一端插入發射機的輸出插座。

<濟南>天正華意電氣設備有限公司
濟南專業銷售電纜測試儀質量有保證 <濟南>天正華意電氣設備有限公司

濟南地下電纜管線探測儀功能特點?羅盤顯示：直觀顯示管線位置。?左右指示：左右箭頭顯示管線位置正誤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。?實時進行深度和電流測量。?歷史曲線顯示：直觀顯示信號變化情況。?性鑒別：卡鉗（選配件）鑒別可明確給出鑒別結果（選配件）鑒別在不方便使用卡鉗時使用。?接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。?全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。?多種探測頻率：主動探測和被動探測。?發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。?發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。?內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。?機殼堅固、質輕便攜。三、技術指標?發射機：1.輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）。2.輸出頻率：640Hz（復合頻率）、1280Hz（復合頻率）、10kHz、33kHz、83kHz。3.輸出功率：10W，10檔可調，自動阻抗匹配。4.直連輸出電壓：150Vpp。5.過載和短路保護。6.人機界面：128×64點陣液晶顯示器。7.內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。?接收機：1.輸入方式：內置接收線圈、接收卡鉗(選配)、聽診器(選配)、查障A字架(選配)。2.接收頻率：主動探測頻率：640Hz、1280Hz、10kHz、33kHz、83kHz。工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。射頻被動探測頻段：中心頻率分別為10kHz、33kHz、83kHz。3.管線探測模式：寬峰法、窄峰法、音谷法。4.電纜鑒別模式：接收卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。5.人機界面：320×240點陣液晶顯示器。

<濟南>天正華意電氣設備有限公司 濟南專業銷售電纜測試儀質量有保證
<濟南>天正華意電氣設備有限公司

濟南 地下電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性鑒別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了探測時的信號施加方式的差異，不同的接法將會產生不同的電磁場，探測效果也有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法：芯線-大地接法 芯線-大地接法是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的接線方式，可以充分發揮儀器的功能，并能程度地抗干擾，如下圖所示：圖3-1-1 芯線－大地接線法將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。注意：盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的防誤跟蹤功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外由于電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少干擾。由于存在芯線和大地之間的分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，電容電流很小，可以不予考慮。

濟南專業銷售電纜測試儀質量有保證

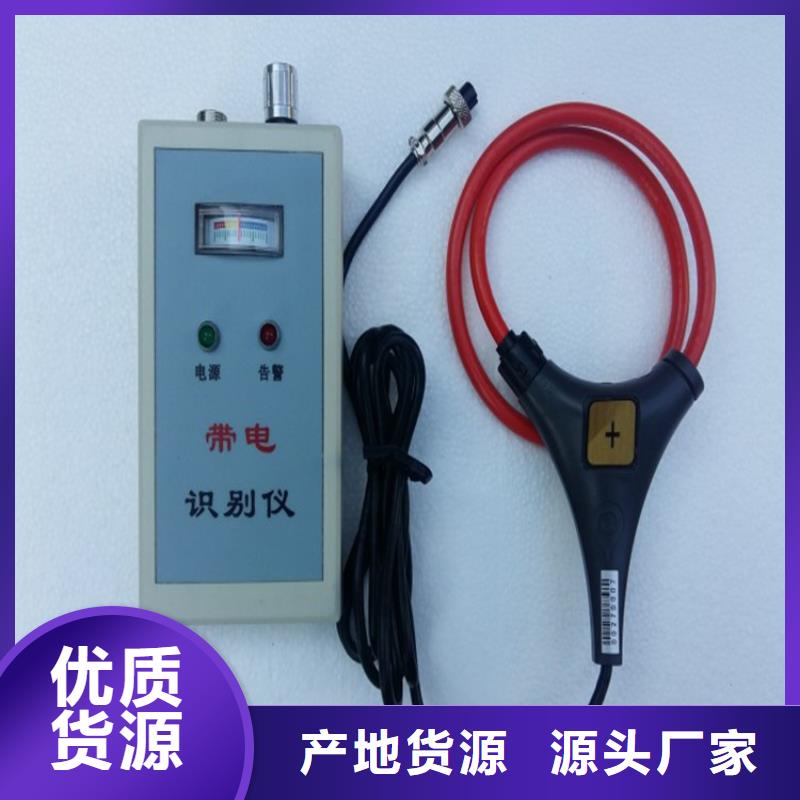

濟南地下電纜管線探測儀 帶電識別時：采用脈沖電流原理，四種發射頻率625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上，給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。停電識別時：采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。柔性電流鉗：為洛氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，快速。特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向一致。

<濟南>天正華意電氣設備有限公司 濟南專業銷售電纜測試儀質量有保證

濟南地下電纜管線探測儀?其他：1.體積：發射機270×220×85mm，接收機700×270×120mm。2.質量：發射機2.2kg，接收機2.2kg。3.充電器：輸入AC100～240V，50／60Hz，輸出DC8.4V，2A。4.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔＜4500m。四、設備配置1、發射機 圖1-4-1 發射機整體 圖1-4-2 發射機鍵盤1.LCD顯示器2.鍵盤3.輸出插座4.充電插座5.開關鍵6.頻率減小鍵7.頻率增大鍵8.輸出水平減小鍵9.輸出水平增大鍵2、接收機 圖1-5-1 接收機整體 圖1-5-2 接收機鍵盤1.LCD顯示器2.鍵盤3.增益調節旋鈕4.充電插座5.附件輸入插座6.開關/靜音鍵7.模式鍵8.頻率減小鍵9.頻率增大鍵10.標定鍵11.測量鍵3、標配附件 序號 名稱 圖樣和說明 數量1 發射機直連輸出線纜 12 接地釬 23 接地延長線 14 充電器 標配兩只，發射機接收機可單獨充電 24、選配附件 （訂貨時須特別指定，未指定默認不選配）序號 名稱 圖樣和說明 備注1 接收機附件連接線纜 （藍色6芯插頭彈簧線） 2 發射機附件輸出線纜 （紅色5芯插頭） 3 發射卡鉗 4 接收卡鉗 5 A字架 第二章 發射信號的一般方法發射機對管線發射信號的方法有三種：直連、卡鉗耦合和輻射感應，本章作為這些方法的一般介紹，對于電纜探測來說有其特殊性，在第三章中專門介紹。一、直連法直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：自來水管道、燃?xì)夤艿馈⑼ㄐ烹娎|、電力電纜、陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬結構等。發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法能夠得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1、直連輸出線纜連接將發射機直連輸出線纜一端的5芯紅色航空插頭插入發射機的輸出插座。2-1-1 直連法附件連接2、直連接線將紅色鱷魚夾和管道露出的金屬部分（如閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。
