新疆三相電能表校驗裝置結構外觀1、外型尺寸及面板布置?儀器外形正視如圖一：圖一、儀器正面試圖儀器上方是液晶顯示器，下方是按鍵區，頂端為接線部分，包括：電壓輸入端子UA、UN；電流輸入端子紅黑各一、（其中紅色為電流流入端，黑色為電流流出端 ；鉗形電流互感器接口（鉗表1、鉗表2）；光電及脈沖信號接口。右側下部為其他接口部分，包括：232串行口（用于上傳保存的數據至計算機）；充電器接口，用于連接充電器；USB接口，通過專用數據線可連接電腦，將儀器內存儲卡做為大容量存儲器使用。側面圖見左側圖二。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用 在兩周內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上。圖二?儀器的外包裝及配件箱尺寸，如圖三所示：圖三2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。

<新疆>天正華意電氣設備有限公司

新疆三相電能表校驗裝置一、基本操作TH-301)電壓接線端子2)內置電流互感器接線端子3)脈沖輸入插座4)標準脈沖輸出插座5)USB數據通訊端子6)鉗形電流互感器接線端子7)市電供電插座8)電源選擇開關，市電或測試線路作為工作電源的選擇開關9)鍵盤10)液晶屏及觸摸屏11)總電源開關2.2 可校驗的電能表類型本儀器可校驗三相四線（Y接法）有功及無功電能表，三相三線（V接法）有功及無功電能表，也可以校驗單相電能表。比如如下幾類電能表三相四線3元件（Y接法）有功電能表。三相四線3元件正弦無功（真無功）電能表。三相四線3元件跨相無功電能表。三相四線3元件內相角為60度無功電能表。三相四線3元件內相角為90度無功電能表。三相三線2元件（V接法）有功電能表。三相三線2元件正弦無功（真有功）電能表。三相三線2元件跨相無功電能表。三相三線2元件內相角為60度無功電能表。三相三線2元件帶附加電流線圈內相90度無功電能表。

新疆指示儀表校驗臺終身質保 <新疆>天正華意電氣設備有限公司

新疆三相電能表校驗裝置數字合成正弦信號源輸出的三相電壓電流信號的相別、幅值、相位、頻率，均軟件可控?？捎涉I盤或PC機控制實現電能表校驗所需的負載點要求。標準鎖相環電路和數/模轉換器的高穩定度直流參考基準保證了輸出正弦信號的長期穩定性。數字合成正弦信號源產生的電壓和電流標準正弦信號，分別通過各自的反饋補償調整電路送到電壓功放和電流功放進行功率放大。放大的正弦電壓信號經電壓輸出變壓器升壓后送到被校表和標準電能表。放大的正弦電流信號通過升流變壓器升流后由裝置的電流輸出端子輸出，串接標準表和各被校表電流線圈后回到升流器。輸出電壓、電流信號經電流、電壓反饋采樣互感器采樣，反饋回功放前級的反饋補償調整電路。裝置的監視表（或標準表）提供輸出實時監測。校驗裝置的軟硬件設計，使輸出電壓、電流、相位、頻率均具有滿意的設置精度和調節細度，并具有較高的輸出穩定度和較低的失真度。校驗裝置配置了由本公司自主開發的電能表校驗系統軟件，該軟件需在Windows XP操作系統環境下運行。軟件用菜單提示、視窗風格、功能強大，并提供多種檢驗報告打印格式供選擇。

新疆三相電能表校驗裝置?電能表誤差校驗在確保電壓、電流通道接線正確，脈沖采集接線正確的情況下，在“綜合界面-校表設置”界面單擊“誤差測試”觸摸按鍵，進入“綜合界面-誤差測試”界面，如圖2.6.1-1所示，開始對被校電能表進行誤差校驗。開始檢驗后，設定的圈數將會遞減，減至0的時候，會計算電能誤差，并且重新恢復設定的圈數，重新進行圈數遞減。一直到再次減至0，重新計算電能誤差。圖2.6.1-1 綜合測試-誤差測試界面?保存校驗結果當被校驗電能表的誤差穩定，并確認正確的反應了被校表的實際情況，需要保存測試數據時，單擊界面的“保存數據”觸摸按鍵，進行數據保存。保存的數據主要有該電能表的校表參數、當前電壓、電流、功率等電測參數，向量圖及接線判別結果、5次電能表誤差、當前六路諧波、當前時間等數據。每條記錄是以電表編號為基準的，所以為了防止記錄的覆蓋，保存不同的記錄，請修改電能表編號。?拆除測試線、關閉工作電源當采用市電供電時，先拆除電壓、電流、脈沖等測試線。然后關閉電源，拆除電源線。如果采用測試電網的電壓通道供電，則先關閉電源開關，在拆除電壓、電流、脈沖等測試線。

新疆指示儀表校驗臺終身質保 <新疆>天正華意電氣設備有限公司

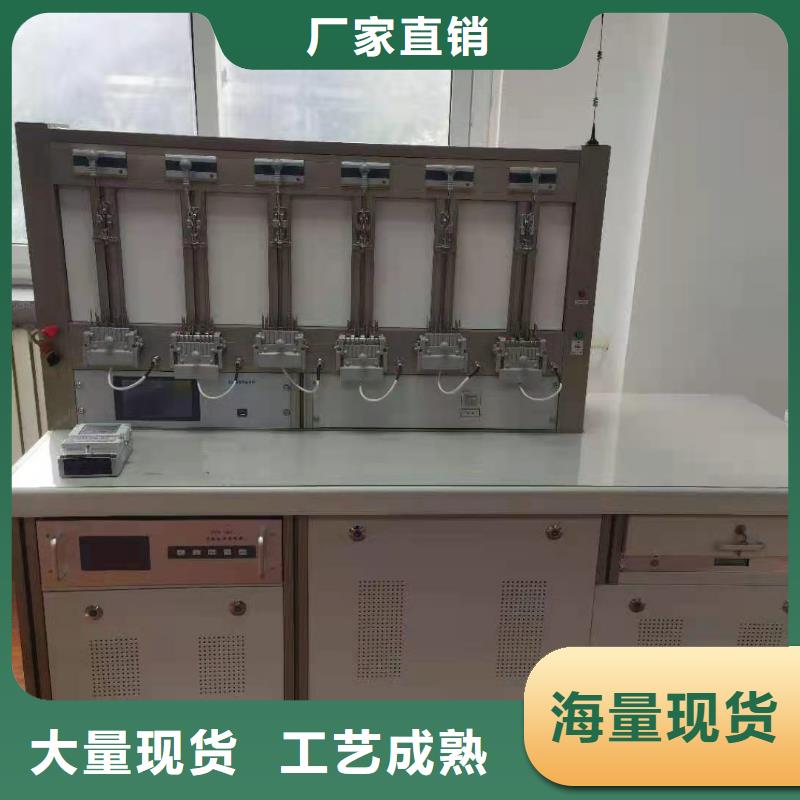

新疆三相電能表校驗裝置電流輸出先自掛表架左側表位的自動壓接表架，由個彈性接表棒通過被校表電流線圈，再由第二個彈性接表棒出，再接至下一個表位的自動壓接表架，串接各被校表直到掛表架右邊一個表位的自動壓接表架。然后，并接電流短接端子的低端（黑色）后，回到裝置的電流源。三相裝置的電壓輸出采用插孔式插座，電壓相線一端插入插孔，另一端的夾子與電能表各相電壓端子高端相連，電壓零線與電壓端子低端相連。如果是手動壓表機構，應先根據被校表的高度調節壓表的機構位置，將被校表接線孔對準自動壓接表架的彈性接表棒插入，同時多功能端子也一一對準后，將壓表手柄下壓。拆卸被校表時，先向上扳壓表手柄釋放被校表，然后上提將被校表取下。如果是自動壓表機構，可能采用電動或氣動壓表方式（選擇功能），將全部被校表準確放入托表盤，托表盤的設計結構可確保被校表各功能端子一一對準壓接表架上的接表探針，這時按下【壓表】按鈕，全部表位壓表的機構自動下壓，彈性接表棒頂住被校表。拆卸被校表時，再次按下【壓表】按鈕，全部表位壓表的機構自動釋放，然后逐一將被校表取下。多功能快速自動壓接表架可將全部接線端子一次壓接完成，由于壓接的端子多，確保被校表與多功能快速自動壓接表架的相對位置就非常重要，這一點是靠托表盤來完成的，因此準確地將被校表放置在托表盤內是非常重要的。在多功能快速自動壓接表架的內部有連接插座，將被校表有功/無功電能脈沖信號、RS-485信號、載波通信信號以及其它功能端子全部引出而無需另外接線。以下電能表端子圖示引自國網智能電能表型式規范文件，圖1-2是直接接入式三相智能電能表的接線端子示意圖，表1-1是其接線端子功能定義。圖1-3是直接接入式三相費控智能電能表的接線端子示意圖，表1-2是其接線端子功能定義。圖1-4是三相智能電能表載波通信模塊狀態指示燈示意圖，表1-3是載波通信模塊狀態指示燈功能定義。

新疆三相電能表校驗裝置 諧波設定方法是：（1）先按“諧波值”鍵，顯示窗口Ua、Ub、Uc、Ia、Ib、Ic均顯示一個數字2，2代表個相所含波形數，電源中已經預置一種諧波輸出方式，即每相均含有基波和三次諧波兩種波形，三次諧波相對基波幅度為10％，相位為零。（2）再按“諧波值”鍵，顯示器表達兩個意思，一是本次諧波參數共3項由P、S、Φ顯示，可輸入參數的項，其代碼在閃動。二是指定輸出本次諧波的相序，顯示于6個窗口的相序符號，表示該相內含有本次諧波，按下相應的起停鍵（Ua…Ic等）可使該相退出或參加.（3）諧波有三個參數是:諧波次數（n）諧波幅度（A）諧波相位(P)定義是:n:兩位數值1-21次任選.A:三位數表示以基波幅度為本次諧波相對基波的百分值0-按整數設定。P:三位數表示諧波的相位0-360°按整數設定.輸完一個諧波參數后再輸下一個參數，可按依次“諧波”鍵下一個代碼會閃動表示可以輸入。(4)某次諧波設定完后，要確認，確認的方法是先按“↑”鍵再按”0”鍵.(5)當某一相輸出含有多個諧波成分，可以多次輸入并每次都確認一下.(6)從”諧值”狀態退出可按任一個功能鍵.使用諧波輸出要

<新疆>天正華意電氣設備有限公司 新疆指示儀表校驗臺終身質保

新疆三相電能表校驗裝置被校電能表的接線方式方法2.3.1 工作電源的連接本儀器提供兩種供電方式：市電供電和電壓端子接入電源供電。這兩種方式的切換是通過面板的電源轉換開關來是實現的（如圖2-1：8所示），當選擇到“外”時，儀器通過市電供電；當選擇到“內”時，儀器通過電壓端子的Ua、Uo供電。由于本儀器工作電源范圍是AC45V~450V，當用戶現場工作時，即使沒有市電供電，僅僅通過被測電能表的電壓通道提供的能量，就可以使本儀器正常工作，給用戶提供了的方便。2.3.2 脈沖采集的方式方法本儀器支持多種被校電能表的脈沖輸入方法，如光電采樣器、手動采樣器或直接采集電子脈沖。當通過脈沖線直接采集電子脈沖時，要求使用本儀器配套的脈沖線。該脈沖線中，黑色線為電源負極，接在目標電能表脈沖輸出端子的負極；黃色線為脈沖接收，接在目標電能表脈沖輸出端子的輸出端。2.3.3 電壓、電流的連接方式方法下面分別給出校驗單相電能表、三相三線電能表、三相四線電能表的接線方式，其中電流的接法分別給出了內置電流互感器和鉗形電流互感器的，用戶根據實際情況靈活選擇。

<新疆>天正華意電氣設備有限公司 新疆指示儀表校驗臺終身質保

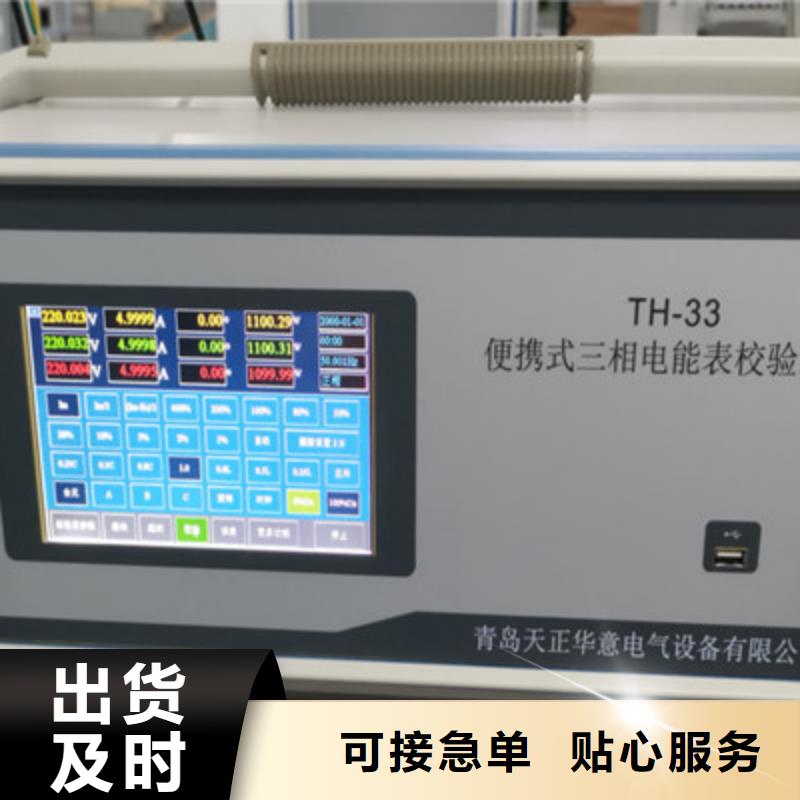

新疆三相電能表校驗裝置三相電能表便攜式裝置內置多功能信號發生器采用DDS技術大規模FPGA與ARM嵌入式系統組成；能產生6路獨立可調的輸出信號，其中三路電壓、三路電流；同時也是裝置的主控系統，通過一路RS232口與PC連接，第二路RS232與誤差處理系統連接；同時通過485通訊口控制電流回路的量程切換，還通過第三路RS232口與三相標準表通訊。內置7英寸彩色觸摸液晶屏，64M電子存儲器，可存儲1000塊電能表的誤差數據，模塊化的操作功能，友好的人機界面。配置一個USB口，可通過U盤，對系統升級和導出誤差數據，也可外接鼠標進行操作。后面板左上方的五芯航空插頭為內置標準表的脈沖輸出口，可輸出標準表的高頻和低頻；中間的RS232為三線串口通訊線，可與電腦聯接；左下方三個航空插座為三塊被校表的脈沖輸入端；其他幾個為，四個電壓輸出端，六個電流輸出端。5.1：液晶界面說明：系統通電，經過初始化，進入開機默認界面：顯示界面分三個功能模塊：● 上方為電量參數顯示部分；直接顯示裝置輸出的電壓、電流、相位角、有功功率、無功功率值；同時在右方還顯示當前的時間、日期，頻率和相序值?！裰虚g部分為相應功能模塊的操作按鍵，通過用手指觸摸，可輸入相應的功能?！裣路讲糠譃樾１淼墓δ苣K，相應有：被校表參數設置、潛動試驗、起動試驗、誤差試驗、誤差數據、更多功能和停止功能。通過切換不同的功能模塊，中間部分也跟著對應變化。5.2：液晶屏的使用方法。例如：對被校表為 額定電壓：220V。標定電流：5A。電表常數1200電流60A的三相四線有功電能表進行誤差試驗、潛動試驗、起動試驗的方法。

新疆指示儀表校驗臺終身質保 <新疆>天正華意電氣設備有限公司

新疆三相電能表校驗裝置青島天正華意電氣設備有限公司版權所有2012版本沿革版 2012年5月新版本是手冊的完全修訂版，在兩個版本間的更新部分，包括附加的資料由用戶插入手冊。只有在發行新的版本時才會更改頁碼。確認青島天正華意電氣設備有限公司確認該系列產品執行了標準GB/T11150-2001，產品在發運時符合所發布的技術指標。青島天正華意電氣設備有限公司進一步確認該系列產品的企業標準等同或高于現行有效的標準和行業標準。對該產品的校準可追溯至中國計量科學研究院和質量技術監督局認可的省、市計量機構。擔保青島天正華意電氣設備有限公司對產品安裝完成之日起一年內由于材料和制造工藝所造成的缺陷提供擔保。在擔保期內，對證明確有缺陷的產品，可以免費修理或更換。青島天正華意電氣設備有限公司并承諾對本公司的產品提供有償的終身維護。限制上述的擔保不適用于由于購買方電路損壞而造成的產品故障和購買方不正確的使用或維護所造成的任何缺陷。注意所有標準都會被修改，青島天正華意電氣設備有限公司對本手冊所包含的資料可以不通知而修改，青島天正華意電氣設備有限公司不提供任何包括標準修訂在內的隱含擔保。此外，沒有青島天正華意電氣設備有限公司事先的書面許可，本手冊的內容不得全部或部分復制和轉載。不要隨意換裝任何代用元器件或對產品進行任何非授權的調節。如果產品出現故障，請與距您近的青島天正華意電氣設備有限公司辦事處聯系，或直接與公司本部聯系，由本公司技術服務部門進行維修，可確保產品的。符號[警告]對可能造成人身傷害的操作或條件提醒注意。[注意]對可能造成校驗裝置損壞的操作或條件提醒注意。其它說明[注]對特定內容或提示作進一步的說明。[附錄]列出裝置在使用中注意的必要事項，而故障維修列舉則是基于維修人員對裝置的結構和電路是熟悉的。如果您選購的是具有新擴展功能的校驗裝置，新擴展功能的補充說明將作為手冊的附頁插入供參考。TH-303系列是精心設計的高性能的三相智能電能表檢定裝置，按照和行業標準進行了專門設計，并且結合了供電計量、技術監督和智能電能表生產廠家的工作特點，能滿足您現在和未來在智能電能表校驗方面的多種需求。

新疆三相電能表校驗裝置三相電能表校驗儀是適用于現場或實驗室的新型、綜合性儀表，集電能表校驗、諧波測試、電能表接線檢查等功能于一身，是一款難得的高性價比儀器。功能特點?采用以高速浮點DSP處理器為核心的多處理器組合工作， 6通道同步保持16位ADC轉換器，保證電壓電流的同步計算。?采用8.4寸800×600分辨率工業級TFT液晶屏，顯示清晰、美觀、信息量大，可在一屏內完成被校表參數的設置、電參測量、誤差測試、向量圖等功能。?采用按鍵和觸摸屏結合的人機交互方式，操作方便。?具有144種錯誤接線判別（三相三線48種、三相四線96種）功能，并用文字準確清晰描述錯誤信息。?可以測試電網中三相電壓、電流的2~51次諧波含量以及總的諧波含量，并用柱形圖直觀顯示出來。?可以顯示電壓、電流各通道的波形。?內置電流互感器小2mA啟動，在高供高計時，可空載進行電能表錯接線判別。?內置大容量Flash存儲空間，USB通訊接口，可以即插即用上傳測試數據。?測試無盲區，可以測量國內外所有種類的電能表。?可以采用多種工作供電模式，既可以市電供電，也可以使用現場電網電源。

<新疆>天正華意電氣設備有限公司 新疆指示儀表校驗臺終身質保

新疆三相電能表校驗裝置 注意①由于電源中預置有10％的三次諧波，所以在諧波設定中若不含三次諧波，一定要將三次諧波幅度設置為0；②當輸出諧波需要重新設置時一定要將原來已設定的諧波再重新設置；③在“諧波”狀態下不能使用“同步”鍵；④諧波設定后，輸出波形由于含有諧波，這樣，同樣的交流輸出峰值所對應的有功值與諧波時不同，如果在無諧波是調節電位器使顯示，加上諧波后，要獲得的輸出，必須重新調節電位器的位置。由于上述原因，在設定諧波比例較大時直接起動輸出可能會因為波形超出動態范圍而報警，因此在起動諧波輸出前應將電位器輸出旋到小，等起動后再準確調節電位器位置。9、標準偏差計算JYM-3(6)系列產品，高于0.05級的裝置，具有計算被校表標準偏差估計值的功能。裝置在“校值”狀態P顯示轉為顯示標準差估計值S％，S％按照5次相對誤差測量結果計算。10、功能選擇之間的關系在鍵盤上可選擇的功能包括：功率、電能、校值、潛動、自動、選點、諧波、諧值、校驗值11個狀態，其中自動、諧波有些特殊，其余九個狀態可以隨時通過按健轉換。諧波狀態是指電源輸出諧波，同步以外任何一種功能狀態都可以在諧波狀態下進行操作。

<新疆>天正華意電氣設備有限公司 新疆指示儀表校驗臺終身質保

新疆三相電能表校驗裝置電流輸出先自掛表架左側表位的自動壓接表架，由個彈性接表棒通過被校表電流線圈，再由第二個彈性接表棒出，再接至下一個表位的自動壓接表架，串接各被校表直到掛表架右邊一個表位的自動壓接表架。然后，并接電流短接端子的低端（黑色）后，回到裝置的電流源。三相裝置的電壓輸出采用插孔式插座，電壓相線一端插入插孔，另一端的夾子與電能表各相電壓端子高端相連，電壓零線與電壓端子低端相連。如果是手動壓表機構，應先根據被校表的高度調節壓表的機構位置，將被校表接線孔對準自動壓接表架的彈性接表棒插入，同時多功能端子也一一對準后，將壓表手柄下壓。拆卸被校表時，先向上扳壓表手柄釋放被校表，然后上提將被校表取下。如果是自動壓表機構，可能采用電動或氣動壓表方式（選擇功能），將全部被校表準確放入托表盤，托表盤的設計結構可確保被校表各功能端子一一對準壓接表架上的接表探針，這時按下【壓表】按鈕，全部表位壓表的機構自動下壓，彈性接表棒頂住被校表。拆卸被校表時，再次按下【壓表】按鈕，全部表位壓表的機構自動釋放，然后逐一將被校表取下。多功能快速自動壓接表架可將全部接線端子一次壓接完成，由于壓接的端子多，確保被校表與多功能快速自動壓接表架的相對位置就非常重要，這一點是靠托表盤來完成的，因此準確地將被校表放置在托表盤內是非常重要的。在多功能快速自動壓接表架的內部有連接插座，將被校表有功/無功電能脈沖信號、RS-485信號、載波通信信號以及其它功能端子全部引出而無需另外接線。以下電能表端子圖示引自國網智能電能表型式規范文件，圖1-2是直接接入式三相智能電能表的接線端子示意圖，表1-1是其接線端子功能定義。圖1-3是直接接入式三相費控智能電能表的接線端子示意圖，表1-2是其接線端子功能定義。圖1-4是三相智能電能表載波通信模塊狀態指示燈示意圖，表1-3是載波通信模塊狀態指示燈功能定義。

<新疆>天正華意電氣設備有限公司 新疆指示儀表校驗臺終身質保

新疆三相電能表校驗裝置感謝您使用三相電能表現場校驗儀產品。本產品集電能表校驗和低壓計量裝置綜合測試功能于一體。既能測量高壓電能表，也能測量低壓計量裝置綜合誤差，測量TA變比，PT、CT二次負荷。一臺儀器相當于多臺儀器。在次使用本產品之前，請您務必仔細閱讀隨機配送的所有資料，這會有助于您更好地使用本產品。如果您未按本手冊的說明及要求操作本產品，或因錯誤理解等原因誤操作本產品，本公司將不對由此而產生的任何損失承擔責任。本公司已經對本手冊進行了嚴格仔細的?？焙秃藢Γ覀儾荒鼙ＷC本手冊完全沒有任何錯誤和疏漏。本公司致力于不斷改進產品功能、提高服務質量，因此保留對本手冊中所描述的任何產品和軟件程序以及本手冊的內容進行更改而不預先另行通知的權利。本手冊的用途在于幫助您正確地使用本產品，并不代表對本產品的軟硬件配置的任何說明。有關產品配置情況，請查閱與本產品相關合約或咨詢本公司。本手冊中的圖片僅供參考如果有個別圖片與產品實物不符，請以產品實物為準。

新疆三相電能表校驗裝置 產品特點：1、采用數字真無功測量技術，測量不受電壓電流不平衡、相角不對稱、頻率變化等影響，準確度達千分之一；2、采用高速高精度數字乘法器，同時測量有（無）功功率、電壓、電流、頻率、相位等全部參數，并對全部參數進行軟件修正；3、高亮度、高清晰度、高分辨率5.7＂（320＊240）TFT彩色液晶顯示，T9漢字輸入法；4、寬工作電源AC 57.7～480V，在 -20℃～＋40℃ 的溫度范圍內保證電能的準確性；5、無電位器，提高了系統的穩定性和可靠性，徹底防止儀器因運輸等外界原因造成誤差改變；6、電壓自動換檔 30～480V、電流直接輸入 5A；7、帶 0.2 級 5A 鉗表，已含開合不重復性誤差、接觸誤差、外界磁場干擾誤差、角差等；8、高精度塑膠模具機箱設計，輕巧美觀，方便各類現場校驗。技術參數：電壓量程 AC 30-480V電流量程端子輸入 1A、5A鉗表輸入(一倍過載) ：主機1臺、電能表校驗系統管理軟件1套（光盤）、5A鉗表ABC相各1只、電壓/電流鱷魚夾10個、電壓（電流）測試線1套、脈沖采集線1條、光電采樣器1個、端子充電線1條、PC通訊線1條、《使用說明書》1本、《出廠檢驗報告》1張、儀器箱1個。

<新疆>天正華意電氣設備有限公司 新疆指示儀表校驗臺終身質保

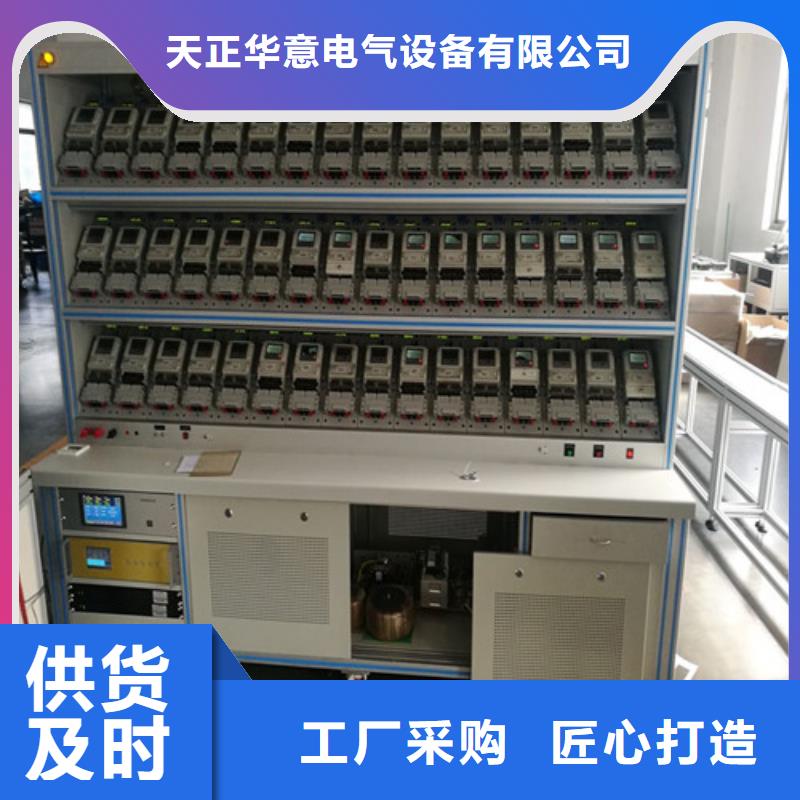

新疆三相電能表校驗裝置[警告]在未接好電源線并關上后門之前，請勿將電源線插頭插入供電插座，裝置臺體內裸露的接線端子可能會引致觸電，危及生命。在裝置通電前應注意釋放裝置的急停開關（如果曾按下），并確定試驗室的供電插座是否有電，電網相電壓是否220V/380V（線），一般正負誤差不應超過10％，電壓過低或過高，可能造成本裝置功放的供電回路不能可靠工作。在裝置內部安裝的電源插座，通常受裝置電源總開關的控制，裝置未開機前是無電的，插座用于給裝置內配置的標準表等內部儀器供電。在裝置外部安裝的電源插座，不受裝置電源總開關的控制，直接連接在裝置電源的進線端，只要連接上裝置的電源線，這個插座就始終是有電的。按下【電源】開關后，裝置的標準表、誤差計等首先供電（一般裝置內標準表的電源開關應始終開啟），再按下裝置【功放】開關。功放電路由于“延時供電電路”的作用，不會立刻接通電源，約經過幾秒鐘的延時，專伺功放電源接通的交流繼電器吸合，功放電源接通。如果裝置發生漏電或電源短路等故障，過載指示燈將點亮并發出蜂鳴聲報警。更多表位的裝置，掛表架上的誤差顯示系統可能采用獨立結構的開關電源供電，它輸出5V直流電壓給分布式誤差計及顯示器?！?被校表的裝卸被校表的安裝方式一般采用帶有多功能端子的快速自動壓接表架，被校表所有端子一次壓接完成，不用再打螺絲，大大減輕了校驗操作人員的勞動強度。電流輸出在掛表架上各表位的連接和走向是從左到右，從上到下。

<新疆>天正華意電氣設備有限公司 新疆指示儀表校驗臺終身質保

新疆三相電能表校驗裝置說明了在正式使用裝置校驗電能表之前的準備工作，并幫助您熟悉裝置的結構特點和裝置的連接，以及裝置的操作?！?裝置工作原理簡介TH-303系列三相智能電能表檢定裝置采用標準電能表法直接比較原理檢定電能表，見圖1-1。檢定裝置參照標準GB/T 11150-2001《電能表檢驗裝置》、計量檢定規程JJG597-2005《交流電能表檢定裝置》，并參考了行業標準DL/T 614-2007《多功能電能表》和計量檢定規程JJG596—2012《電子式電能表》、國網智能電能表系列標準的要求設計和制造，并且充分考慮到供電、計量和電能表制造廠等不同用戶的特點，完全能夠滿足您實際工作的需要。校驗裝置的穩定電壓電流源由一體化的數字合成正弦信號源、高穩定度的智能功率放大器、電流和電壓輸出變換電路，工作電源電路、過載自動保護電路等組成，以及多二次繞組隔離互感器、分布式誤差計算器、標準電能表、時基頻率儀等標準儀器，以及PC機、鍵盤、通信模塊等控制部件組成。校驗裝置采用了先進的直接數字合成信號技術。以功能強大的可編程數字邏輯陣列CPLD芯片和單片機為核心組成數字合成正弦信號源，預置45.000Hz ~ 65.000Hz頻率范圍、0~360°度相位的正弦信號的設定點。正弦信號的數字量參數存放于特定的存儲器內，由一個3600倍頻的時鐘為周期尋址信號，取出數字量的正弦信號參數，由六路數/模轉換器轉換后，得到三相電壓和電流近似正弦信號，再經過有源低通濾波，成為失真度小于0.2 ％的電壓和電流正弦信號。

新疆三相電能表校驗裝置校驗電能表的基本操作電能表校驗是校驗儀的核心、基本的功能，儀器通過與被校電能表同功率相連，測算被測表的電能誤差。正確的操作流程為：接好工作電源-＞開啟工作電源開關-＞根據被校電能表設置相應參數-＞接好電壓、電流測試線-＞接入光電采樣器或脈沖線-＞接線判別(可選)-＞開始電能表校驗-＞保存校驗結果-＞拆除測試線-＞關閉電源。2.6.1具體操作流程?接好工作電源使用外接電源：先插好外部電源線，將“電源選擇開關”撥至“外”，開啟“總電源開關”。使用測試線路供電：根據2.3.3章節的描述，結合被校電能表的實際情況，正確接入電壓線路。特別是Ua、Uo電壓端子必須接入電壓在45V~450V以內的交流電源。在目前的高低壓計量體系中，電壓一般有57.7V、100V、220V、380V四種，這四種電壓區間均可以滿足儀器的正常工作。?校表參數設置開機后，儀器進入“綜合界面—校表設置”界面，光標停留在“常數”項，根據被校電能表的參數，使用鍵盤的“↑”、“↓”、“←”、“→”鍵以及數字鍵等按鍵進行參數設置。每項設置完成后，單擊“確定”鍵保存。?接測試線或鉗表電壓測試線、電流測試線或鉗表，根據2.3.3章節的描述，按不同的被校表種類及現場情況選擇不同的接線方式，將各相電壓、電流接到儀器內。?脈沖信號接入根據現場需要，可以選擇光電頭或脈沖線采集被校電能表的電能脈沖。?接線判別由于三相電能表的類型較多，表尾接線較多，校驗儀接線和被校表接線都容易發生接線錯誤的情況。為了幫助用戶分析接線情況，在儀器的“綜合界面”和獨立的“接線判別”界面，都可以進行接線判別功能。本儀器會根據所接入的電壓、電流信號，繪制出對應的向量圖，并給出“感性負載”和“容性負載”兩種情況的接線判定結果。操作人員可以根據現場情況，結合判別結果，對現場的接線情況作出較為準確的判斷。如果接線判定結果提示當前接線存在錯誤，可根據儀器給出的提示對被校電能表的接線作出修改。

<新疆>天正華意電氣設備有限公司 新疆指示儀表校驗臺終身質保

新疆三相電能表校驗裝置本操作3.1、整機及接線介紹⑴-- USB接口； - RS232通訊口；⑶—外電源插座；電源輸入范圍：55—480V；⑷--5A鉗自修正端口； ⑸--電源開關。外電源和內部端子共用電源開關，有三個檔位，中間為斷開；三相電壓輸入插座，Umax ＝ 480V；⑺--電流鉗接線座。A、B、C三相共三個專用七芯接線座；⑻-三相電流輸入輸出插座，Imax ＝ 10A；⑼--局號光電采樣脈沖輸入、局號１低頻輸出端口。（詳見下頁的正面接線俯視圖）；⑽--局號低頻脈沖輸出、局號２光電采樣脈沖輸入端口。（詳見脈沖信號接線介紹）脈沖信號接線介紹（光電頭正面俯視圖）①：地 局號１低頻輸入局號２低頻輸入：局號１低頻輸出（檢定口正面俯視圖）①：地 ＋5V 局號２低頻輸入 局號２低頻輸出 局號１低頻輸出3.3、電能脈沖輸入、輸出方法在現場測電能表時，電能脈沖取樣的準確、快捷，直接影響到現場工作的效率。脈沖取樣器有三種：光電采樣器、手動開關、脈沖線。在同時校驗兩個電能表時，需要兩個脈沖取樣器，分別接入電能脈沖。3.3.1、電能脈沖輸入?光電采樣器它依靠兩個松緊帶或吸盤將自己固定在電能表上。具有自動跟蹤、智能識別電度表上黑標的功能。不同的光電采樣器在使用時有細微的區別，詳見說明書。優點：結構簡單、體積小便于攜帶，具有智能識別功能。缺點：電能表前蓋有凸沿，才可固定住松緊帶式的光電采樣器。吸盤的使用壽命不如松緊帶的長。一般不能用于電子式電能表的測試。局號１光電采樣器接到《光電頭》，局號２光電采樣器接到《檢定口》航空頭。兩種光電采樣器可以互換。?手動開關主要用于在人工無法固定光電采樣器的情況下，用手動開關來代替光電采樣器校驗機械式電能表。手動方式時，這時的圈數是指機械表轉多少圈后按一次手動開關的意思，每按一次計算一次誤差。光電方式時，機械表轉一圈就要按一次手動開關。優點：簡單可靠。 缺點：人為誤差與個人的經驗有關。局號１手動開關接到《光電頭》，局號２手動開關接到《檢定口》航空頭。?脈沖線專為電子式電能表而設計的。一頭接儀器光電頭插座，另一頭分為兩條線，分別為黃色夾子是“局號1脈沖輸入”，綠色是夾子“局號2脈沖輸入”。黑色為“地”。?對于絕大部分廠家生產的電能表都可以通過以上的方式獲取脈沖信號。?

<新疆>天正華意電氣設備有限公司 新疆指示儀表校驗臺終身質保

新疆三相電能表校驗裝置多功能電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。本機操作時中可以打開后部的支架放在桌面使用，亦可手持操作使用。為方便手持操作，本機可增加固定手持操作的緊固帶。手持操作時可以將手固定在儀器的左側，保證了手持操作的方便靈活。一

<新疆>天正華意電氣設備有限公司 新疆指示儀表校驗臺終身質保

新疆三相電能表校驗裝置 主要特點1、采用數字真無功測量技術，測量不受電壓電流不平衡、相角不對稱、頻率變化等影響，準確度達千分之一；2、采用高速高精度數字乘法器，同時測量有（無）功功率、電壓、電流、頻率、相位等全部參數，并對全部參數進行軟件修正；3、高亮度、高清晰度、高分辨率5.7＂（320＊240）TFT彩色液晶顯示，T9漢字輸入法；4、寬工作電源AC 57.7～480V，在 -20℃～＋40℃ 的溫度范圍內保證電能的準確性；5、無電位器，提高了系統的穩定性和可靠性，徹底防止儀器因運輸等外界原因造成誤差改變；6、電壓自動換檔 30～480V、電流直接輸入 5A；7、帶 0.2 級 5A 鉗表，已含開合不重復性誤差、接觸誤差、外界磁場干擾誤差、角差等；8、高精度塑膠模具機箱設計，輕巧美觀，方便各類現場校驗。2.3 操作使用注意事項警告：本儀器屬于帶電工作設備，為了您的，請遵守生產的相關規定，嚴格按電力計量裝置現場校驗操作規程操作。?不能將脈沖線的夾子夾到電能表的電壓端子，否則會損壞儀器；?不能將電壓端子線插到電流端子口上，否則會損壞儀器；?不能將電流端子線插到電壓端子口上，否則會損壞儀器；?正確選擇工作電源（注意：電源范圍為 AC57.7V～480V）；?正確選擇電流量程，電流量程一般不要超過額定值的 220％；?三相三線測量時 B 相電壓必須接到電壓端子的公共端COM；?每只鉗表分正負端：“＋”端表示電流進、“-”端表示電流出，不得接錯；?鉗表顏色代表相別：黃-A 相、綠-B 相、紅-C 相；?不同相的鉗表不要互換使用，否則會影響測量精度；?三相三線測量時，B相電壓線、電流不要接到儀器上，以免影響測量準確性；?由于內置儀器電源，能從電壓端子上供電，校驗臺上使用儀器，請選擇儀器的電池或外接電源供電，以免影響校驗臺電壓輸出。
