為了讓您更地了解我們的南陽廚房排氣道防雨助排風帽質量保證，我們精心制作了產品視頻。請花1分鐘時間觀看，您會發現更多細節和優勢。
以下是:南陽廚房排氣道防雨助排風帽質量保證的圖文介紹

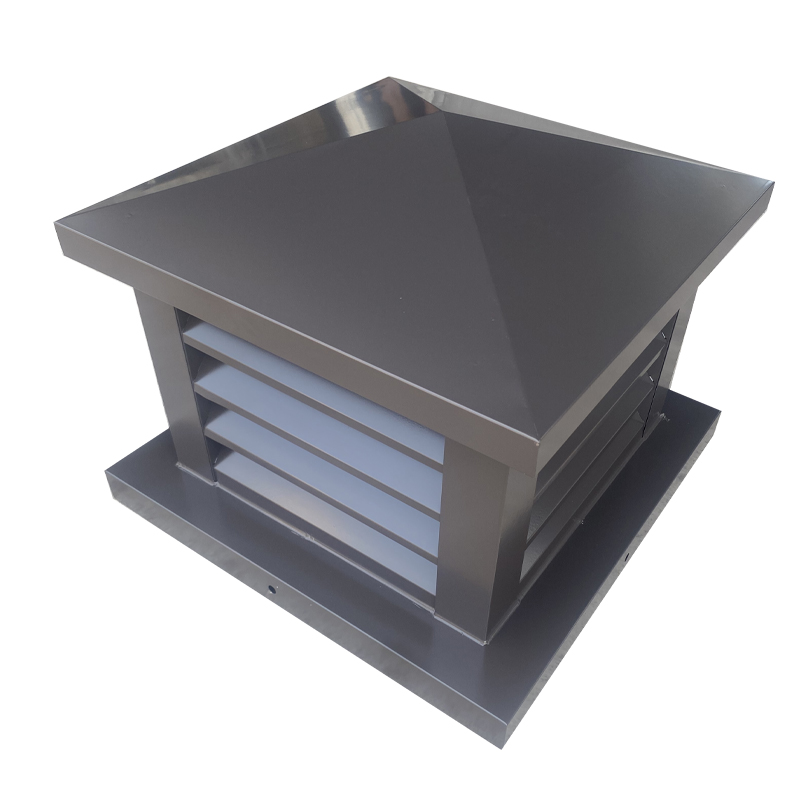

F系列風帽簡介F系列風帽分為兩種：1.F系列方形百葉風帽 2.F系列圓形防帽國標圖集：16j916-1建筑標準設計圖集-44頁1. F系列風帽具有防臺風、本地防雨雪倒灌、本地阻力小的特點，在外界風力作用下，可產生負壓，對排氣道形成抽力效應，有利于排氣道排氣。2. 成品風帽采用不銹鋼材料制成，基座壓頂為鋼筋混凝土預制板。G系列風帽簡介國標圖集：16j916-1建筑標準設計圖集-50頁1. G系列自然抽力式風帽，采用4個M8膨脹螺栓與基座連接，可適用于臺風地區。2. 產品無任何旋轉及活動性部件，使用過程中無需維護。3. 產品可根據需要調配外觀顏色及制作造型，提高建筑整體美觀度。成品風帽安裝說明：1. 風帽應根據所選排氣道的種類和型號，采用配套的成品，根據企業的安裝說明進行安裝。2. 出屋面處排氣道洞口尺寸長和寬，根據所選排氣道系統對應樓板預留孔洞的尺寸確定。3. 坡屋面的排氣道伸出高度,應符合下列規定：1. 排氣道中心線距離屋脊小于1.50m時，應高出屋脊0.6m.2. 排氣道中心線距屋脊1.50-3.0m時，應高于屋脊，且伸出屋面高度不得小于0.6m米3. 排氣道中心線距屋脊大于3.om時,其頂部同屋脊的連接同水平線之間的夾角不應大于10度，且伸出屋面高度不得小于0.6。4. 出屋面部分外保溫按工程設計。樓頂煙道拔氣風帽
我司是一家集生產、銷售于一身的現代化企業。公司在開發區遼河路東首，公司一向秉承'客戶至上，品質優質的企業精神，堅持創造高科技與人性化的現代空間格局設計，以卓越的設計理念、優異的產品質量、專業完善的服務體系，為客戶提供優質的服務。公司擁有專業的技術人員，并以快捷的運送，專業的安裝等一條龍服務，為顧客創造品位超凡，優質舒適的空間環境！主要產品有： 加工定制鋁合金煙囪帽， 精誠所至，金石為開。提供優質產品和服務必定能達到客戶的要求！
6.2.2本圖集給出了排氣道產品的截面外形尺寸和樓板預留洞口尺寸，設計人員應根據實際工程情況選用，并做好相應的預留措施。
6.2.3排氣道系統設計應保證氣體順暢排出，不宜中途轉彎或水平布置。當必須轉彎時，轉彎不得超過兩次，兩彎道間的水平長度不應大于2m，并應將轉彎后的排氣道截面尺寸增大。中途轉彎的排氣道系統如采用集中動力排油煙系統，研參考第25頁、第89頁、同城第90頁
6.2.4排氣道伸出屋面風帽的出氣口高度應有利于廢氣擴散屋頂風帽的安裝高度不應低于相鄰建筑砌筑體。排氣道的出口設置在上人屋面、同城住戶平臺上時，應高出屋面或平臺地面2m；當周圍4m之內有門窗時，應高出門窗上皮0.6m。6.2.5 住宅廚房和衛生間不得共用同一排氣道6.2.6 當同一戶內毗鄰衛生間共用同一排氣道時，應選用專用型號，并做好預留洞口，每個衛生間均應安裝防火止回閥。6.2.7 燃氣熱水器的排氣管不得接入排氣道內。6.2.8其他管線禁止穿越排氣道或阻擋進氣口。6.2.9商業餐飲的排油煙管道不得接入本圖集的排氣道內。7 安裝要求 樓頂煙道拔氣風帽
A-ZF-BPS-ZT型導流式自控調壓防火止回閥采用懸橋式開啟方式，止回閥與吸油煙機通過電子傳感技術聯動；閥門開啟時，閥門蓋板形成導向斗，向上排風引導下部氣體向上自動拔風，閉合時閥體緊貼排氣道管壁，不占用排氣道通風界面，不影響排氣系統的通暢性。閥門密封圈采用柔性結合，提高密封性，并通過電源推拉閥門板操作，避免閥體被油污粘連。防火止回閥采用背投式防火結構，發生火情強制自行閉合。A系列排氣道防串煙、防火的技術特點全部由閥體實現，A-ZF-BPS-ZT型自控調壓式防火止回閥與背投式防火止回閥是關鍵部件，應配套使用。在安裝止回閥時，排氣道開孔尺寸為178(寬)x182(高)。當排氣道有外保護墻時，外保護墻開孔尺寸為250x250。止回閥底板用M4螺絲固定在排氣道上，閥門開口向上，閥體用螺絲固定在底板框上。
吸油煙機電源線應接入止回閥，止回閥周邊50cm范圍內應設電源插座。吸油煙機開啟后，延時約5s后閥門開啟，吸油煙閉后，延時10s后閥門自行關閉。勿在20s內頻繁開關吸油煙機，避免產生誤觸動作。閥體維護保養時，將四周的安裝螺絲或彈簧片拆下即可。當止回閥位于吊頂上方時，必須在吊頂位置設置檢修孔。開孔尺寸應大于250x250。可按各樓層壓力和吸油煙機風壓大小，通過調壓使各樓層均勻排放在閥體進氣口處加階梯式接口件，供大小不同口徑的排氣管接駁。
樓頂煙道拔氣風帽
樓頂煙道拔氣風帽 變截面排氣道系統，從首層至頂層，排氣道截面尺寸逐漸變大。底部樓層的排氣道截面尺寸較小，節省了室內使用空間。
(3)雙道均壓排氣道系統，包含主排氣道和附屬排氣道主排氣道通高設置，用于接入中低部樓層的排氣；附屬排氣道僅設置于上部樓層，用于接入上部樓層的排氣，兩個排氣道通過貫通口均衡壓力，提高排氣性能。此外，中低部樓層僅有主排氣道，尺寸較小，節省了室內使用空間；頂部樓層同時有主排氣道和附屬排氣道，占用空間較大。5.1.3排氣道按截面類型可分為單筒排氣道和單筒雙孔排氣道。特點如下:
(1)單筒排氣道截面只有一個矩形或方形的孔洞，截面簡潔，內部阻力小，排氣通暢。
(1)直排式防火止回閥的出氣口位置沒有導流裝置，閥門出氣口向上傾斜或閥片打開后向上傾斜，引導氣流向斜上方排出。當上部樓層的吸油煙機排氣壓力較大時，會形成氣幕，對下部樓層的排氣有一定影響。為減小不利影響，閥片可以設置為單側開或雙側開，或采用外置安裝，占用空間較小，提高排氣道有效流通截面。
