甘南六氟化硫氣體露測試儀

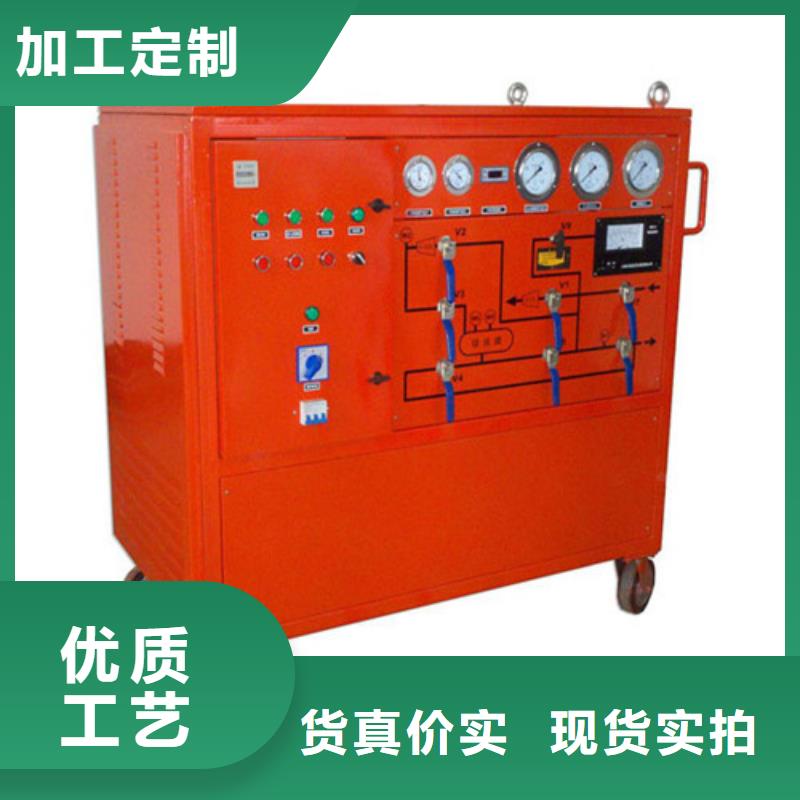

甘南SF6氣體抽真空充氣裝置運轉中的油面應保持在視油鏡范圍內,即1/4-3/4位置。缺油停止運行。6.2.2換油期原則上為一年更換一次(約2000小時)6.2.3換油方法隔斷SF6壓縮機系統,松開回油管接頭,從放油孔放油,清潔后加油至中心位置,再連接好回油管路,對SF6壓縮機抽真空,抽至100Pa以下壓縮機方可投入使用。6.3、冷凍系統6.3.1系統描述冷凍系統由冷凍壓縮機、風冷冷凝器、貯液器、過濾器、電磁閥、熱力膨脹閥、蒸發器等組成。為了保持冷凝器的能,應注意本裝置工作場地的清潔,冷凝器進風面與墻距離至少0.5米。6.3.2冷凍壓縮機冷凍壓縮機為全封閉壓縮機,每小時開停次數應少于5次,每次運轉時間在5分鐘以上,一次停機時間不少于3分鐘。運行中應檢查冷凍壓縮機吸排氣壓力值是否在規定范圍內,高低壓壓力控制器出廠時已調整好控制值,當低于低壓限值時,待壓力升高后,當超過高壓限值時,待壓力降低后重新啟動壓縮機。6.3.2.1運行中應注意冷凍壓縮機有無異常聲響,冷凝器風扇運轉是否正常,若發現異常現象,則切斷電源,然后進行檢查修理。6.3.2.2注意各連接部位是否有泄漏和滲油現象,滲油的部位往往是泄漏部位,發生上述現象,及時停機檢查處理。6.3.2.3運行中勿直接接觸配管,以免高溫部分對人體的燙傷。6.3.2.4不得隨便松動各連接部位的螺栓及接管螺母,檢修應有專門人員進行。6.3.2.5冷凍系統檢修后嚴格清洗、干燥,不得殘留有任何雜質,并對冷凍系統抽真空至100Pa以下方可充注R22投入使用。將氟里昂鋼瓶與加液口截止閥相連,先不要擰緊螺帽,開一下氟里昂鋼瓶,使氟里昂氣體沖出,以排盡管路內的空氣,然后再擰緊該螺帽,打開截止閥。

<甘南>天正華意電氣設備有限公司

甘南SF6氣體抽真空充氣裝置 敬告尊敬的用戶:如果您是次使用本產品,敬請注意以下事項:?測量開始,首先全部打開面板上的流量閥,然后用儀前面板上的針型閥調節流量。測量結束,則反之操作。?本設備內置大容量鋰電池,充滿電后理論可連續工作10小時。?露點儀放置長時間不使用時,在測試管道和氣室中會剩有部分空氣,因此在次測試時,其中的高濕氣體會影響其測試速度,因為被測SF6氣體達到飽和前需要先要將空氣中的濕氣帶走。所以我們會發現當測試第二臺SF6電氣設備及以后再測量的速度就會很快(1-2分鐘)。?打印數據時,建議插上AC220V電源,增加電池使用時間。一、產品特點及技術參數產品特點智能校準傳感器探頭可自動校準零點,保證每次測量的準備性;快速省氣開機進入測量狀態后每SF6氣隔露點測定時間為1min左右;可靠采用德國原裝進口自鎖接頭,可靠、不漏氣;海量存儲采用大容量數據存儲設計,多可存儲800組測試數據;高清顯示彩屏直接顯示露點、微水、環境溫度、環境濕度、時間、日期及露點曲線等;智能接口配備RS232接口,可與PC機串口相連,進行數據傳輸;移動測量內置8000mAh可充鋰電池,一次充滿理論可連續工作10小時;測值精準增加了溫度補償功能,保證了各種溫度條件下的測量結果的準確性技術參數露點測量范圍-80℃~+ 20℃測量精度±0.5℃(-40℃~+ 20℃);±1℃(-60℃~-40℃);±2℃(-80℃~-60℃)響應時間63%需5秒,90%需45秒/63%需10秒,90%需240秒環境溫度-40℃~+80℃環境濕度0~100% RH顯示器件3.5寸彩色液晶顯示器電源AC 220V;內置8000mah充電電池:一次充滿可使用10小時重量5公斤尺寸250 mm×150 mm×300mm工作溫度-30℃~+60℃

<甘南>天正華意電氣設備有限公司 甘南六氟化硫氣體露測試儀

甘南SF6氣體抽真空充氣裝置功能檢測(功能檢測)測試各個模塊,各個功能是否工作正常,此界面可以用于系統的檢修查看和型式試驗 系統幫助(系統幫助)此界面下留有公司的詳細信息,傳真、售后服務電話。2.3.6、配置時間(配置時間)輕觸旁邊表盤‘’,‘’,‘’,‘’,‘’可以配置主機相關內容。根據表盤信息修改時間參數。2.4、實時數據(實時數據)此界面下可以遠程啟動風機,啟動對應編號風機,啟動對應編號風機時間。可以粗略的觀察系統工作狀態,是否有報警信息。編號: 00:廣播地址,通知操作所以的風機控制器01....16:通信地址,針對對應編號的風機控制器進行操作點擊啟動按鈕:對應編號的風機控制器將開啟。點擊停止按鈕:對應編號的風機控制器將關閉。點擊詳細數據將進入如下界面:(氣體實時數據)左邊按鈕:為進入相關實時數據界面按鈕。上一頁、下一頁:當單頁數據超過10個,可以通過這兩個按鈕查看其他多個數據。(溫濕度實時數據)左邊按鈕:為進入相關實時數據界面按鈕。上一頁、下一頁:當單頁數據超過10個,可以通過這兩個按鈕查看其他多個數據。(風機動作實時數據)左邊按鈕:為進入相關實時數據界面按鈕。上一頁、下一頁:當單頁數據超過10個,可以通過這兩個按鈕查看其他多個數據。2.5、歷史數據(氣體歷史報警數據)左邊按鈕:為進入相關歷史數據界面按鈕。上一頁、下一頁:當歷史數據超過10個,可以通過這兩個按鈕查看其他多個數據。(溫濕度歷史報警數據)左邊按鈕:為進入相關歷史數據界面按鈕。上一頁、下一頁:當歷史數據超過10個,可以通過這兩個按鈕查看其他多個數據。(風機動作歷史數據)左邊按鈕:為進入相關歷史數據界面按鈕。上一頁、下一頁:當歷史數據超過10個,可以通過這兩個按鈕查看其他多個數據。

<甘南>天正華意電氣設備有限公司 甘南六氟化硫氣體露測試儀

甘南SF6氣體抽真空充氣裝置菜單操作在測量狀態,通過“確定”鍵可以進入功能菜單,如圖1。1、打印 (打印機為選配件,建議打印時插入外接AC220V電源,增加電池使用時間)打印當前數據:在測量狀態,通過按“確定”鍵可以進入功能菜單,選擇“打印”菜單,按“確定”鍵,即可打印當前數據。2、保存數據在測量狀態,通過按“確定”鍵可以進入功能菜單,按“上”、“下”鍵選擇“保存記錄”菜單,按“確定”鍵,進入保存數據頁面,保存數據時,可以根據設備進行編號。設備編號多為六位,可以通過“上”、“下”鍵增加數值大小,“左”、“右”鍵移動到要調整數據位。輸入編號后,按“確定”鍵,完成保存數據。按“取消”鍵可以返回上一頁,此時不保存數據。3、查看記錄在測量狀態,通過按“確定”鍵可以進入功能菜單,按“上”、“下”鍵選擇“查看記錄”菜單,按“確定”鍵,進入查看記錄頁面。顯示時從一次保存的數據,可以按“上”、“下”鍵翻看數據。按“確定”鍵,打印記錄。4、刪除記錄在測量狀態,通過按“確定”鍵可以進入功能菜單,按“上”、“下”鍵選擇“刪除記錄”菜單,按“確定”鍵,可刪除所有數據。5、修改時間在測量狀態,通過按“確定”鍵可以進入功能菜單,按“上”、“下”鍵選擇修改時間,按“確定”鍵,進入修改時間頁面。通過“上”、“下”鍵可以增加時間數值,“左”、“右”鍵可以減小時間數值。輸入小時、分鐘、秒后,按“確定”鍵可以轉到下一個修改域內。

甘南SF6氣體抽真空充氣裝置主要技術參數 SF6濃度超限報警點:1000ppm精度<±2%; O2濃度檢測范圍0-25%,缺氧報警點:18%,精度<±0.5%; 溫度顯示范圍:-20~+99℃,精度<±0.5%; 濕度顯示范圍:0~99%RH,精度<±3%; 輸入電源:AC 220V±20%; 報警輸出接點功率:AC220/5A; 風機輸出接點:380V/15A(三相)或220V/15A; 風機啟動:O2含量≤19.6%或SF6氣體濃度>1000ppm時,自動啟動風機,每次啟動時間按時段自動設置,可手動控制或強制啟動風機; 海量報警信息存儲設計; 5路大容量報警觸點輸出。 SF6、O2變送器采用進口原裝的傳感器,壽命長; SF6氣體檢測報警誤差<1%,氧氣報警誤差<0.5%; 風機控制器可控制原有風機。1.4、系統原理圖2、主機操作說明2.1、主界面儀器采用觸摸界面設置,輕觸任意空白處,顯示界面背景將有如下5幅圖片切換。觸摸任意地方切換背景圖片2.2、配置主機(配置主機)輕觸旁邊表盤 可以配置主機相關內容。此界面下可以配置背光,語音及其所有模塊信息。主機編號:當前主機編碼。氣體變送器、風機控制器、溫濕度控制器:根據系統配置任意設置。配置背光:當前液晶背光等級。背光延時:自動關閉背光時間設置。語音啟動/關閉:系統語音配置開關。密鑰功能:此功能啟動后,進入配置主機和系統設置兩個界面需要輸入密碼(系統初始密碼為888888)。外部紅外啟動警燈:當外部紅外感應到有人是自動開啟警燈,開啟警燈時間可設。當時間為0是默認關閉此功能。2.3、系統設置(系統設置)當配置主機密鑰功能設置為啟動時,進入系統設置和配置主機將出現輸入密碼界面:初始密碼為:888888當輸入正確的六位數密碼后點擊確認,系統將進入相對應的窗口。點擊修改密碼:根據提示輸入舊的六位數密碼,兩次輸入新的六位數密碼,如果都輸入正確,系統會提示新輸入的密碼正確,此時退出密碼服務窗口,重新進入相對應的界面。:輸錯密碼,可以點擊按鈕,然后重新輸入。


<甘南>天正華意電氣設備有限公司
甘南六氟化硫氣體露測試儀

甘南SF6氣體抽真空充氣裝置主要技術參數 SF6濃度超限報警點:1000ppm精度<±2%; O2濃度檢測范圍0-25%,缺氧報警點:18%,精度<±0.5%; 溫度顯示范圍:-20~+99℃,精度<±0.5%; 濕度顯示范圍:0~99%RH,精度<±3%; 輸入電源:AC 220V±20%; 報警輸出接點功率:AC220/5A; 風機輸出接點:380V/15A(三相)或220V/15A; 風機啟動:O2含量≤19.6%或SF6氣體濃度>1000ppm時,自動啟動風機,每次啟動時間按時段自動設置,可手動控制或強制啟動風機; 海量報警信息存儲設計; 5路大容量報警觸點輸出。 SF6、O2變送器采用進口原裝的傳感器,壽命長; SF6氣體檢測報警誤差<1%,氧氣報警誤差<0.5%; 風機控制器可控制原有風機。1.4、系統原理圖2、主機操作說明2.1、主界面儀器采用觸摸界面設置,輕觸任意空白處,顯示界面背景將有如下5幅圖片切換。觸摸任意地方切換背景圖片2.2、配置主機(配置主機)輕觸旁邊表盤 可以配置主機相關內容。此界面下可以配置背光,語音及其所有模塊信息。主機編號:當前主機編碼。氣體變送器、風機控制器、溫濕度控制器:根據系統配置任意設置。配置背光:當前液晶背光等級。背光延時:自動關閉背光時間設置。語音啟動/關閉:系統語音配置開關。密鑰功能:此功能啟動后,進入配置主機和系統設置兩個界面需要輸入密碼(系統初始密碼為888888)。外部紅外啟動警燈:當外部紅外感應到有人是自動開啟警燈,開啟警燈時間可設。當時間為0是默認關閉此功能。2.3、系統設置(系統設置)當配置主機密鑰功能設置為啟動時,進入系統設置和配置主機將出現輸入密碼界面:初始密碼為:888888當輸入正確的六位數密碼后點擊確認,系統將進入相對應的窗口。點擊修改密碼:根據提示輸入舊的六位數密碼,兩次輸入新的六位數密碼,如果都輸入正確,系統會提示新輸入的密碼正確,此時退出密碼服務窗口,重新進入相對應的界面。:輸錯密碼,可以點擊按鈕,然后重新輸入。

甘南六氟化硫氣體露測試儀

甘南SF6氣體抽真空充氣裝置將測試管道的另一端連接待測設備的補氣口(或測試口)。?此時打開綜合測試儀前面板上的調節閥,然后調節氣體流量。?次測量(sf6微水)需5~10分鐘,其后每次測量需3~5分鐘。?當測量SF6露點時把流量調節到0.5 SLM(每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后,可以將數據保存下來,按屏幕上“系統選項”按鈕,調出主菜單界面,選擇“打印數據”,可以將當前測試的數據打印出來,選擇“保存數據”,可以進入數據保存界面。確認無誤后可以按右下角的“保存”,將當前數據保存到儀器內部。儀器多可以保存1000條數據。4.6、查看數據主菜單界面選擇“查看數據”功能。進入歷史記錄查看界面,按右下方的“上一頁”和“下一頁”按鈕,可以上翻、下翻記錄,按打印按鈕,可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能,進入刪除數據界面。此時按垃圾桶圖標則確認刪除所有數據,按左下角箭頭可以撤銷刪除,返回主界面。(注意:確認刪除數據后無法恢復)4.8、修改時間主菜單選擇“修改時間”功能,進入時間修改頁面。按動上下箭頭,輸入當前的時間,按右下角“確定”按鈕,則修改完畢。按“取消”箭頭,取消修改,則保留原時間不變。4.9、標定數據因隨意更改標定數據,會嚴重影響儀器的使用。所以我們并不開放數據的標定功能。如有需要可以聯系我公司技術支持。
