產品詳細介紹

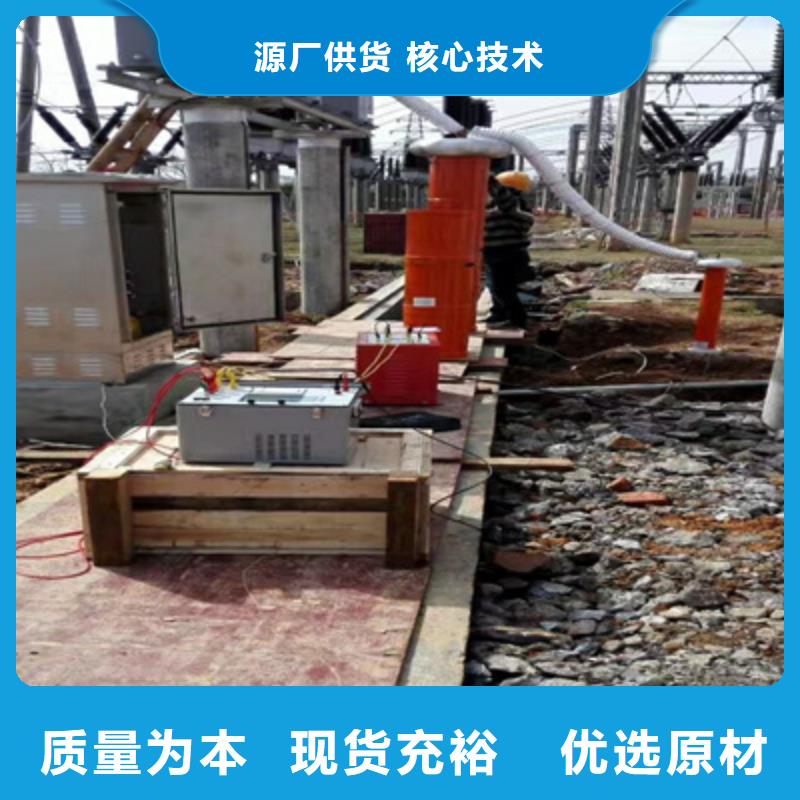

嘉峪關串并聯諧振交流耐壓試驗裝置種類齊全

嘉峪關變頻串聯諧振耐壓裝置常見故障排除5.1通用注意事項1.本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。2.操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的作業規程。3.為了保證試驗的正確，除必須熟悉本產品說明書外，還必須嚴格按有關標準和規程進行試驗操作。4.各聯接線不能接錯，否則可導致試驗裝置損壞5.本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作。5.2常見故障原因及排除1.風扇不能啟動：急停、故障保護、失諧保護后，沒有按“故障復位”；2）內部溫度過高，功率元件熱保護；排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。如果依然不能啟動風扇，請和廠家聯系，不可拆卸儀器！2.自動調諧不能完成，找不到諧振點：現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路排除方法：1）檢查接地裝置可靠，接地連接線是否有斷開點；檢查勵磁變壓器的高低壓線圈的通斷；（低壓繞組阻值兩組A1X1和A2X2；高壓繞組阻值每個輸出端對高壓尾）檢查每一只電抗器的通斷；(每個繞組阻值)4）檢查分壓器的信號線的通斷；（電容量）5）檢查分壓器的高低壓電容臂的通斷；（1孔對芯，2孔對外殼分別導通；1孔對2孔斷開）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！3 不能升壓到試驗電壓現象：調諧曲線是一條直線，有較低的尖峰；試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；原因：1）電抗器與試品電容量不匹配，沒有準確找到諧振點；2）試品損耗較高，系統Q值太低；3）勵磁變壓器高壓輸出電壓較低；4）高壓連接線過長或沒有采用高壓放暈線排除方法：1）將補償電容器并接入試驗回路，加大回路電容量；盡可能將多只電抗器串聯，提高回路電感量；3）提高勵磁變壓器的輸出電壓；4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；5） 一般在設備較高電壓輸出時，采用高壓放暈線，或將普通高壓輸出線改為較短的連線，一般不超過5米。如果全部處理完后，依然不能解決問題，請和廠家聯系，不可拆卸儀器！

嘉峪關變頻串聯諧振耐壓裝置尊敬的顧客感謝您購買本公司變頻諧振試驗成套裝置。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可能幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。警告！由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修—防止火災或人身傷害！使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作：如蓋板或面板已卸下，請勿操作本產品。在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作請勿在易暴環境中操作保持產品表面清潔和干燥

<嘉峪關>天正華意電氣設備有限公司

嘉峪關變頻串聯諧振耐壓裝置我公司調頻諧振裝置主要功能及其技術特點：1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。2、整個裝置單件重量很輕，便于現場使用。3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。6、采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

<嘉峪關>天正華意電氣設備有限公司 嘉峪關串并聯諧振交流耐壓試驗裝置種類齊全

嘉峪關變頻串聯諧振耐壓裝置540kVA/270kV/27kV變頻串聯諧振耐壓試驗裝置一、系統執行標準GB50150-2006《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》JB/T9641-1999《試驗變壓器》GB10229《電抗器》GB/T.311-1997《高壓輸變電設備的絕緣與配合DL/T846-2004 《高電壓測試設備通用技術條件》GB4793-1984《電子測量儀器要求》GB2900 電工名詞術語》GB4208《外殼防護等級》GB191《包裝貯運標志》GB/T16927-1997 《高電壓試驗技術》二、工作環境1.環境溫度：－150C –40 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤3500米；三、裝置主要適用范圍1、滿足300mm210kV 電纜交流耐壓試驗，長度10km，電容≤3.7uF試驗頻率30~300Hz試驗電壓U≤22kV。2、滿足300mm235kV 電纜交流耐壓試驗，長度4km，電容≤0.76uF試驗頻率30~300Hz試驗電壓U≤52kV。3、滿足300mm2110kV 電纜交流耐壓試驗，長度1km，電容≤0.139uF試驗頻率30~300Hz試驗電壓U≤128kV。4、滿足120MVA/110kV以下變壓器交流耐壓試驗，電容≤0.02uF試驗頻率45~65Hz試驗電壓U≤160kV。5、滿足110kV開關，母線，GIS交流耐壓試驗，試驗頻率30~300Hz試驗電壓U≤265kV。四、系統技術規范及性能4.1 系統技術參數4.1.1 額定輸出電壓0～270kV4.1.2 諧振電壓波型：正弦波，波形畸變率＜1.0％4.1.3 被試品電流；2A4.1.4 試驗容量：540kVA4.1.5 輸出頻率30～300Hz4.1.6 工作時間 滿功率輸出下，連續工作時間60min4.1.7 品質因素30～904.1.8 輸入工作電源單相220V或三相380V±5％，50Hz4.1.9 環境溫度：－15℃～＋40℃4.1.10 相對濕度：＜90RH％，無凝露狀況4.1.11 海拔高度＜3500m4.1.12 噪聲≤50dB4.2 系統的性能特點

嘉峪關變頻串聯諧振耐壓裝置TH--21840kVA/260kV變頻串聯諧振試驗裝置一、被試品對象及試驗要求1、220kV/2500mm2電纜7.5km的交流耐壓試驗，電容量≤1.74uF，試驗頻率30-300Hz，試驗電壓216kV，試驗時間60min。二、工作環境1.環境溫度：－100C–500C；2.相對濕度：≤90％RH；3.海拔高度: ≤1000米；三、裝置主要技術參數及功能1.額定容量：21840kVA；2.輸入電源：三相380V電壓，頻率為50Hz；3.額定電壓：260kV；4.額定電流：74A；5.工作頻率：30-300Hz；6.裝置輸出波形：正弦波7.波形畸變率：輸出電壓波形畸變率≤1％；8.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；9.溫 升：額定負載下連續運行60min后溫升≤65K；10.品質因素：裝置自身Q≥30(f＝45Hz)；11.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；12.測量精度：系統有效值1.5級；四、設備遵循標準GB10229-88 《電抗器》GB1094　《電力變壓器》GB50150-2016　《電氣裝置安裝工程電氣設備交接試驗標準》DL/T 596-1996 《電力設備性試驗規程》 GB1094.1-GB1094.6-96 《外殼防護等級》GB2900　《電工名詞術語》GB/T16927.1~2-1997《高電壓試驗技術》五、裝置容量確定設計四節電抗器，則單節電抗器為5460kVA/260kV/21A/48H，裝置總容量為21840kVA。1、220kV/2500mm2電纜7.5km的交流耐壓試驗，電容量≤1.74uF，試驗頻率30-300Hz，試驗電壓216kV，試驗時間60min。使用電抗器五節并聯，則L＝48/4＝12H ，則：試驗頻率：f＝1/2π√LC＝1/(2×3.14×√12×1.74×10-6)＝34.83Hz試驗電流：I＝2πfCU試 ＝2π×34.83×1.74×10-6×216×103＝82.25A。裝置容量定為21840kVA/260kV，分四節電抗器，電抗器單節為5460kVA/260kV/21A/48H，使用電抗器串并聯能滿足上述被試品的試驗要求。

嘉峪關串并聯諧振交流耐壓試驗裝置種類齊全

嘉峪關變頻串聯諧振耐壓裝置參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗模式：觸摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；7）數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等①試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；②數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

嘉峪關串并聯諧振交流耐壓試驗裝置種類齊全

嘉峪關變頻串聯諧振耐壓裝置系統的性能特點充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。4.2.2 具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。4.2.3 具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。五、裝置容量確定滿足300mm210kV 電纜交流耐壓試驗，長度1km，電容≤0.37uF試驗頻率30~300Hz試驗電壓U≤22kV。頻率取37Hz試驗電流 I＝2πfCU試 ＝2π×37×0.37×10-6×22×103＝1.9A對應電抗器電感量 L＝1/ω2C＝50H設計二節電抗器，將二節電抗器并聯使用則單節電抗器的參數為22kVA/22kV/1A/100H，裝置總容量為44kVA。結論：裝置容量定為44kVA/22kV，分二節電抗器，電抗器單節為22kVA/22kV/1A/100H，使用電抗器組合能滿足上述被試品的試驗要求。

嘉峪關串并聯諧振交流耐壓試驗裝置種類齊全

嘉峪關變頻串聯諧振耐壓裝置 設備遵循標準GB10229-88 《電抗器》GB109 《電力變壓器》GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》DL/T 596-1996 電力設備性試驗規程》 GB1094.1-GB1094.6-96 《外殼防護等級》GB2900　 《電工名詞術語》GB/T16927.1~2-199 《高電壓試驗技術》五 裝置容量確定110kV/400mm2電纜，長度1000m以內的交流耐壓試驗，電容量≤0.156uF，試驗頻率30-300Hz，試驗電壓128kV。頻率取35HZ試驗電流 I＝2πfCU試 ＝2π×35×0.156×10-6×128×103＝4.4A對應電抗器電感量 L＝1/ω2C＝132H 設計六臺電抗器，使用電抗器三節串聯兩組并聯，單節電抗器為85kVA/45kV/2.2 A/132H驗證: 1．10kV/400mm2電纜，長度3000m以內的交流耐壓試驗，電容量≤1.26uF，試驗頻率30-300Hz，試驗電壓22kV。使用電抗器六節并聯此時電感量為L＝132/6＝22H試驗頻率f＝1/2π√LC＝1/(2×3.14×√22×1.26×10-6)＝30.3Hz試驗電流 I＝2πfCU試 ＝2π×98×1.26×10-6×22×103＝5.3A2. 35kV/400mm2電纜，長度2000m以內的交流耐壓試驗，電容量≤0.42uF，試驗頻率30-300Hz，試驗電壓52kV。使用電抗器兩節串聯三組并聯此時電感量為L＝132＊2/3＝88H試驗頻率f＝1/2π√LC＝1/(2×3.14×√88×0.42×10-6)＝26.2Hz試驗電流 I＝2πfCU試 ＝2π×26.2×0.42×10-6×52×103＝3.6A3.110kV及以下變壓器的交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz試驗電壓不超過160kV。
