酒泉發電機特性綜合測試儀電氣試驗作為發電機總啟動電氣試驗儀使用時，錄波儀需要連接PC機，使用PC機軟件（電氣試驗Trial.exe）進行試驗。PC機軟件包的電氣試驗功能支持用戶建立試驗模板和動態參數綁定，可以進行多種試驗。在與電氣試驗程序聯機后，錄波儀的設置功能、故障記錄功能被禁止，此時故障判據不再被監測。當電氣試驗退出后，錄波儀自動回復全部功能。進行電氣試驗前，可參考以下步驟做試驗準備：參量配置、建立本次試驗用文件夾在試驗程序中，加載試驗機組的配置文件，或手工設置相關參數，如額定值、變比等。為正確表示被測參量值（一次值），變比、額定值、單位、小數點需要正確設置；其中小數點，可按有效位占總量程的0.1％ ～ 0.3％選擇。檢查試驗模板：可模擬進入要做的試驗項目，檢查試驗模板是否需要調整。必要時，根據試驗要求創建新的模板。特性類試驗是按照試驗模板內綁定的參量名稱、代號，在參量配置中查找對應參量的，如果當前參量名稱、代號與原有模板內綁定的名稱不符，則程序會給出參量不存在的提示。而其它如同期試驗、進相試驗等，也需要檢查綁定的參量。錄波儀軟件程序中包含常用的試驗模板。如果用戶修改了參量名稱、代號等，這些模板應作相應的調整。接線:注意事項請參見“4.3信號接線”。參量配置：錄波儀有16開入量通道、32路模擬量通道，并且可以配置多至24路派生量。這些參量的名稱、代號、額定值、變比等，應根據具體的機組進行設置。在試驗前，應做正確的參數配置。此對話框中，也可以輸入機組名稱。如“＊＊電廠＊＊機組”。使用這一套參量配置進行的所有電氣試驗，其試驗數據文件的文件名都將包含此機組名。

酒泉發貨及時的發電機啟機測試儀廠家

酒泉發電機特性綜合測試儀通道率定是指設定采樣通道實測信號值和真實物理量的對應關系，選擇正確的信號通道類型（電壓或電流）以及設定通道采樣的檔位，在軟件主界面點擊“通道率定”按鈕出現圖9所示界面。對于模擬信號采集通道CH1CH2CH3CH4…..CH12，可以選擇通道信號類型，信號類型可以是電壓或者電流，選定通道類型后儀器將采集點切換到對應的物理通道，如果選擇電壓信號則對應的電流通道信號將不會被采集，選擇電流信號則對應的電壓信號通道不會被采集。如果選定的信號為電壓信號還需要選擇信號的量程，儀器電壓通道采集分為10V/200V/400V三檔。注意：試驗過程中一定要正確的選擇信號的量程以免通道過電壓選定模擬通道類型以后設定兩個采集點和真實物理量的對應關系，一般情況下應盡量選擇傳感器的零點和滿量程點，傳感器都是線性變換，對于電壓輸出型傳感器，如果傳感器輸出電壓為V1時對應的物理量為R1，率定點2為10，100則試驗過程中儀器會自動顯示真實的導葉開度百分數值。用戶也可以選擇對指定的通道進行自動率定，選擇自動率定后出現圖10所示畫面在此窗口點擊啟動后，儀器自動采集當前通道的電壓值顯示在通道數值項，用戶只需要在待校驗的率定點輸入對應的物理量值即可，當兩個率定點都獲得數值后，當前通道校驗完成。如果在點擊啟動前選擇了交流有效值，則率定點的通道數值項將顯示信號的交流有效值否則顯示直流平均值。圖10 自動率定界面注意： 當通道1選擇檔位為100mV，且通道1/7的檔位置于10V時，儀器通道1的輸入范圍是-100mV~100mV，否則100mV檔位電壓選擇失效，100mV檔位電壓選擇僅在發電機短路試驗，空載試驗和勵磁特性試驗時有效，其他試驗選擇無效。當選擇100mV檔位時CH1通道運行輸入的電壓小于20V3.7 試驗數據導出儀器所保存的所有試驗數據文件和試驗報告文件都可以通過移動存儲設備（U盤或移動硬盤）導出.儀器中所有的試驗文件都是圍繞試驗模板程序而組織的，所以如果要查看某個試驗的存儲文件，必須首先從試驗選擇主界面進入對應的試驗模板程序，然后在試驗模板主界面點擊“讀取：按鈕則會出現如圖11所示界面。

<酒泉>天正華意電氣設備有限公司
酒泉發貨及時的發電機啟機測試儀廠家 <酒泉>天正華意電氣設備有限公司

酒泉發電機特性綜合測試儀系統配置發電機特性綜合測試儀 一臺 鼠標一個計算機鍵盤 一個鉗式電流傳感器 三把電源線 一根接地線 一根測試線 一組（12根）直流量短路線二根使用說明書二本十一、售后服務若因本產品的質量問題而不能正常使用的，本公司將有如下的服務承諾：1．三個月內包退，一年包換，三年免費維修，終身優惠維修。2．根據顧客要求免費上門安裝調試。3．對顧客投訴48小時內答復處理。4．返修品一個月內送達客戶手中。以上服務承諾不包括人為損壞及操作不當對儀器造成的損壞。軟件安裝須知：將提供光盤上“發電機測試”文件夾復制到電腦中，并將該文件夾中所有文件的屬性該為“存檔”。功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。

酒泉發電機特性綜合測試儀開始：開始試驗，參量開始刷新，曲線開始繪制。點：試驗由上升階段轉為下降階段。對于單向試驗，此按鈕禁止。結束：結束試驗，通訊停止。曲線窗口出現光標，參量窗口顯示光標對應值。保存：試驗結束，對擬合曲線/原始曲線的試驗數據保存。穩定點：在試驗進行時，用于標定穩態點。坐標設置：進入試驗時，曲線坐標以模板設定為默認值，未開始試驗時和試驗分析時可用此功能修改曲線坐標，實驗進行中時該按鈕無效。表格輸出： 默認保存“試驗名稱-數據輸出”到文件夾。擬合曲線/原始曲線：選擇顯示擬合曲線或原始曲線點擊“開始”按鈕，試驗開始，參量值開始刷新，坐標系中出現實時值點（紅色圓點），曲線開始按參量值繪制。曲線的繪制是單調的，例如上升過程中，X軸、Y軸參量出現下降，曲線并不跟隨向下繪制。實時值點則反映參量的實時值。包含上升、下降過程的試驗：A. 試驗開始后，隨著X、Y軸參量的增加，曲線單調上升（紅線）。當參量處于調節間隔的穩定狀態時，點擊“穩定點”按鈕，把當前參量值記錄為一點穩定點。穩態點顯示于窗口左下，同時在坐標系中該點處繪制一個＋標記。B. 當參量增加到了點，需要用戶手動按“點”按鈕，程序記錄當前值為穩定點的同時在曲線處繪制一個＋后，試驗進入下降階段，將只記錄下降的數據，所以在試驗時一定要確認上升階段結束時才能按“點”按鈕。C. 下降階段，曲線（藍色）單調下降，此階段同樣應記錄穩態點。當參量降至點時（通常不能完全歸零），點擊“結束”按鈕，試驗結束，此時程序自動繪制處特性曲線的平均曲線（綠色）。

<酒泉>天正華意電氣設備有限公司 酒泉發貨及時的發電機啟機測試儀廠家
<酒泉>天正華意電氣設備有限公司

酒泉發電機特性綜合測試儀在線分析軟件簡述主要功能：在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具，遠程機軟件運行于Qt平臺，通過網絡接口連接。其主要功能包括：1）在線監測：顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2）故障錄波：實現手動啟動、故障設置、實時記錄，歷史記錄的功能。3）電氣試驗：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。4)長時記錄：啟動長時記錄及長時記錄列表的設置和查詢功能。5）參數設置：提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。5.2 主界面開機后，雙擊桌面的“軟件-快捷方式”，進入監控主界面如圖5所示：圖5主界面說明：?主界面上方有在線軟件功能區顯示按鈕及背景色和前景色游標調制條。

酒泉發貨及時的發電機啟機測試儀廠家

酒泉發電機特性綜合測試儀技術性能 1、12路信號的接入特性0∽150V交流電壓 3 組 （定子二次電壓）0∽750V交流電壓3 組 勵磁機定子二次電壓）0∽10mA交流電流3 組（定子二次電流經鉗式電流傳感器）0∽±75mV直流電壓2 組發電機轉子電流）0∽±1000V直流電壓1 組（發電機轉子電壓）2、精度：12路信號精度 0.5級 A/D采樣12位，速率125kHz3、響應時間：≤20ms4、2個USB接口：數據導出使用5、啟動方式：手動；自動6、電源：AC220±10％7、儀器外型：300×220×3008、儀器重量：5kg四、測試準備信號接入是在儀器的蓋板上。接線端子布局及定義如下圖①：發電機定子電壓接入端子。②：發電機定子電流和主勵磁機定子電流復用端子。該信號通過隨機提供的鉗式電流傳感器接入，不能將定子二次電流直接接入。③：主勵磁機定子電壓接入端子。④：發電機轉子電壓接入端子。⑤：發電機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。⑥：主勵磁機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。對于Uf、If、Ilf三個信號一定要注意正負方向。不用的直流參數通道用短路線短接。用鉗式電流傳感器卡在發電機（或主勵磁機）定子的二次電流接線上，按照不同相Ia、Ib 、Ic將鉗子的引線分別接在Ia、Ib、Ic信號接口上。儀器后面板上的接地端子通過連線接入系統地。五、建立（選擇）測試信息 在檢查完發電機、勵磁機信號線接入信號的相應通道中，并確保接線準確無誤后，接入鍵盤、鼠標，打開測試儀器的電源。在計算機桌面上用鼠標雙擊《發電機測試》，運行系統軟件，在測試界面的菜單欄中選擇選項→選擇機組，會出現以下畫面：

<酒泉>天正華意電氣設備有限公司 酒泉發貨及時的發電機啟機測試儀廠家

酒泉發電機特性綜合測試儀技術要點記錄方式3.1.1 故障記錄格式當錄波儀監測到接入參量的狀態滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。記錄內容如下圖：故障記錄的三種數據（模擬量波形、模擬量有效值、開關量狀態）采用不同的記錄格式（故障前、后記錄長度，對于波形還有段、第二段的長度和第二段記錄頻率）。Fw1：波形段記錄頻率，使用錄波儀當前采樣頻率。Fw2：波形第二段記錄頻率，用戶設置。波形第二段為可選項。Fe：有效值（含派生量）記錄頻率，固定為1點/20ms。Fd：開關量記錄頻率，使用錄波儀當前采樣頻率。錄波儀采用循環方式管理故障記錄。故障啟動后，錄波儀本地機生成一個新的記錄，如果此時存儲空間不足，錄波儀本地機會刪除舊的一個故障記錄，然后保存新記錄。錄波儀本地機能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式決定。3.1.2 長時記錄長時記錄能夠連續不間斷地對所有通道進行穩態記錄，模擬有效值記錄間隔20ms～10s，模擬量波形的記錄頻率1～10kHz，開關量通道的狀態可設置。裝置可設置保存長時記錄數據的記錄天數，具體天數參照記錄文件的所占內存及總內存量的算法，由用戶參照后自主設定，記錄列表每次加載到儀器存儲器上的容量不超過500MB。長時記錄每5分鐘形成一個長時記錄文件，文件名默認的格式為“試驗地點-日期 時間-長時記錄.ltr”，用戶也可以自定義文件名。 記錄所有模擬通道的模擬量有效值和所有開關量通道的狀態值，帶有時標。該記錄功能可以投入或退出。詳見“5.6 長時記錄”。3.2模擬量啟動參數運行中，錄波儀監測模擬量（含派生量）的狀態，模擬量的突變、過量、欠量，可以啟動故障記錄。設置表格中，每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄，如 果欄為空，則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下：3.2.1 突變啟動值假設某通道模擬量的“突變啟動值”一欄，寫入了值Hm。如上圖，如果模擬量有效值有一個大于等于Hm的階躍（正或負），錄波儀將啟動故障記錄，并把T0作為故障零點。其中階躍時間T必須小于等于60ms，即錄波儀不把緩變的模擬量有效值變化認作突變。

<酒泉>天正華意電氣設備有限公司 酒泉發貨及時的發電機啟機測試儀廠家

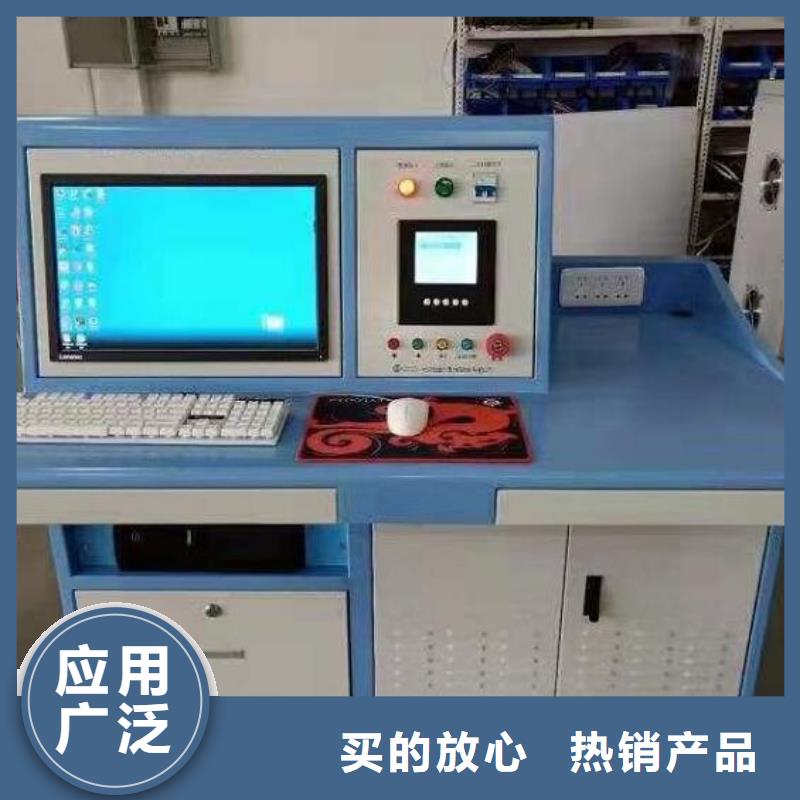

酒泉發電機特性綜合測試儀可根據貴公司實際及要求更改一些內容1、標準參數設置與輸入功能該設備軟件系統可通過預先輸入的質量部門提供的各種型號電機的合格范圍參數，在自動測試過程中調入標準參數自動判斷被試電機合格與否。型號相同、電壓不同或極數不同的電機在參數數據庫中均按不同型號對待，單獨存儲。諸如這種對應電機型號的電機參數，數據庫中可存放上萬條記錄，完全可以容納用戶所有型號電機的參數。該界面還提供參數記錄新建、刪除、編輯、查找等功能。2、測試過程控制功能軟件系統在接線完畢、按下啟動按鈕后，可以按照設定好的測試內容與線路對電機執行自動測試。測試項目合格時：繼續下面的測試項目，如直流電阻項測試合格，則繼續絕緣電阻測試。3、編號管理功能可以根據型號類型保存相應的電機編號，并在測試時自動遞加。電機編號：在沒有新的編號前，按電機型號順序遞加，例如：前天測試電機為90S2后，一臺電機編號為050032，到昨天沒有此型號電機，測試其它型號電機，到今天下午才測試此90S2電機，如果不輸入新的編號，則測試臺電機的編號應為050033，以此類推。4、測試結果的保存功能系統軟件客隊自動測試結果進行自動保存，還可對不合格電機的數據有選擇的保存。4.1系統軟件自動將測試結果進行保存，測試合格數據直接保存，不合格電機的數據有提示，保存或刪除，以防人為因素造成的不合格。4.2 測試結果按型號、編號及日期進行分類保存。4.3 測試數據統計：按日、月或選定的時間段進行合格率統計，不合格數據分項目統計，電氣數據分以下幾種：4.3.1 直流電阻：超上限、超下限及三相不平。4.3.2 絕緣電阻：絕緣電阻下限。4.3.5 空載試驗：電流超上限、下限及三相電流不平衡，空載損耗超上限及下限。4.3.6 工頻耐壓：泄漏電流超上限5、測試結果檢索功能有相應的數據管理界面，可以通過時間、型號及編號等方式對數據進行檢索。6、測試報告打印功能6.1如果無說明，按電機型號、日期及編號順序形成固定表格形式，也可按型號、日期及選擇編號形成表格

酒泉發電機特性綜合測試儀TH-2B發電機特性綜合測試系統是專門為發電廠發電機組大修后電氣啟動試驗而設計的，它可完成發電機的各種特性曲線（發電機空載、短路、滅磁、零起、±10％階躍、頻率試驗以及勵磁機的負載試驗等）的實時測量和分析，具有測量信號多、精度高等特點。二、技術特點1.采用標準接口，以適應各類電廠（火力發電廠、水利發電廠、核能發電廠等）的需要。2.可進行自動采集數據，也可進行交互式采集數據。3.實時繪制特性曲線，使測試更直觀。4.可進行波形對比，將實測數據和歷史數據進行同坐標對比，以利于判斷。5.檢測數據穩定、、可靠，從而能正確判斷電機的檢修情況，以確保發電機正常運行。6.采用圖表輸出方式，更易于分析判斷和存檔。7.采用工控機主板，大屏幕液晶顯示器與測試單元一體化設計，可靠性更高8.本系統程控化程度高，大大降低了測試復雜度，提高了工作效率和性。9.6路電壓信號處理采用先進的電磁感應、光電隔離原理，測試精度高，響應時間快、性能穩定。輸入與輸出完全隔離，隔離電壓大于3KV，過載能力可持續2倍于標稱電壓（3相150V、3相750V），輸入阻抗大于150KΩ（或750 KΩ）。10.3路電流信號處理采用鉗式電流傳感器，現場接線方便、，測試精度高，響應時間快、性能穩定。輸入與輸出完全隔離，隔離電壓大于3KV，可持續過載能2倍于標稱值，瞬時20倍60秒過載。

<酒泉>天正華意電氣設備有限公司 酒泉發貨及時的發電機啟機測試儀廠家

酒泉發電機特性綜合測試儀波形類試驗?試驗設置由“電氣試驗/波形類試驗”，進入“啟動波形類試驗”設置頁面，如圖21所示：圖21在設置對話框，用戶再次選擇模板，如果沒有合適的模板，則選擇“新建”，并選擇要記錄的模擬量、開關量和派生量。同時需選擇或輸入試驗名稱、確定記錄總時長。?試驗窗口在“啟動波形類試驗”設置頁面，按“確定”按鈕后，即進入試驗窗口，進入波形類階躍試驗頁面，如圖22所示：圖22波形類試驗在界面、操作方面與曲線類試驗類似。詳見“5.5.2曲線類試驗”。用戶可以在熟悉曲線類試驗的基礎上，了解波形類試驗與之的差異。二者的主要差異概況如下：1）曲線類試驗記錄的是模擬參量的有效值（交流量的RMS、直流量是10ms平均值），包括開關量的所有參量的數據點間隔是10ms。而波形類試驗使用錄波儀當前的采樣頻率（基本頻率是10KHz、20KHz、50KHz、100KHz可選），記錄參量（含開關量）的實時波形。2）曲線類試驗記錄的有效值，按標準算法10ms生成一點，其準確度符合錄波儀的技術規格。而波形類試驗的有效值取定長的時間窗口按采樣頻率同步生成，在交流參量的頻率偏離50Hz時，有效值的準確度下降。3）曲線類試驗可以記錄錄波儀定義的所有派生量，派生量均按標準算法10ms生成一點，其準確度符合錄波儀的聲明。而波形類試驗僅支持有限種類的派生量，派生量按采樣頻率同步生成，在交流參量的頻率偏離50Hz時，派生量的準確度下降。

<酒泉>天正華意電氣設備有限公司 酒泉發貨及時的發電機啟機測試儀廠家

酒泉發電機特性綜合測試儀滅磁時間常數 對于發電機滅磁時間常數的計算，需要選擇試驗曲線起始點，即曲線上開始下降的那一點，用對話框中基點提示框中的箭頭來選取，同時觀察曲線上十字叉的走向和對話框中基點值的變化，系統會自動計算出起始點到0.368處的滅磁時間超調量δ 對于發電機零起、階躍試驗的分析計算，需要選擇試驗曲線起始點和穩定后的位置點，系統會自動給出超調量δ，調整時間t。對于10％階躍試驗，還要告訴系統具體試驗類型，如果是－10％階躍，則選取對話框中的負10％階躍。波動次數要求用戶根據波形的分析變化來填入，而非系統自動填入。對于系統給出的數據錄入功能，使用時要注意，對于同一機組同一次檢修后的不同試驗類型，在時間的輸入上要有間隔區別，那怕是分鐘上的區別也可以，防止不同試驗數據沖消。本系統還有數據編輯功能（數據編輯功能的使用是防止用戶在數據輸入時的疏忽，以備修改使用）、數據打印以及波形打印功能，其操作很方便，每一步都有相應提示，這里不再贅述。對于試驗參數的變比，如果是通過PT、CT 得到的二次量或通過直流分流器得到的75mV量，則在變比中填入一次量值，系統會自動得到變比值，如發電機定子電壓Uab一次到二次的PT標稱值為10500/100，則在變比中直接填入10500。如果是將直流勵磁機（發電機轉子）的電壓Uf直接接入，變比添1。如果是交流勵磁機定子電壓Uabf直接接入，則變比填100。
