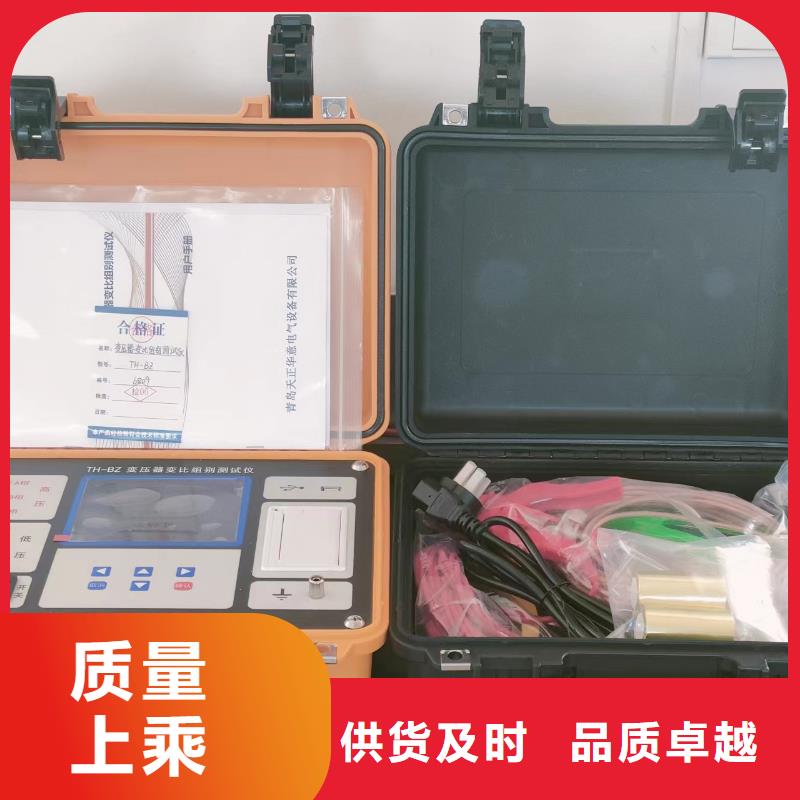

延安變壓器變比測試儀結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。1、結構尺寸圖一、主機與配件箱尺寸2、儀器外觀圖二、儀器外觀正面圖儀器左側上部是變比測試插頭，高壓側，低壓側端子。左側下方是彩色液晶屏（包含狀態指示燈），右側下部是標準30鍵的控制鍵盤；在儀器的右側上部是打印機、接地端子、充電口、USB接口、工作開關。3、狀態指示燈說明其中狀態指示燈有6個，具體用途為：電源：儀器工作電源接通指示，開機亮起；運行：儀器正常運行時亮起，閃爍；測量：測量過程中亮起并閃爍，測試結束后滅掉；通訊：預留功能燈；U盤：USB接口插上U盤并識別后亮起；故障：當儀器自檢發現有故障時亮起；4、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、?（確認）、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入?yún)?shù)設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。

延安變壓器變比測試儀一、功能特點1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1％、對稱度優于0.05％）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。3、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的顯示出變壓器連接組別情況。5、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。6、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

延安變壓器變比測試儀簡介本測試儀是一款創新型產品，克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，顯示信息豐富，方便現場使用。產品主要應用于變壓器的變比組別測試，PT、CT的變比極性測試，測試速度快、準確度高。2 包裝內容收到貨運包裝箱后，打開包裝箱并檢查是否有損壞。如果貨運包裝箱已損壞，或襯墊材料有壓痕，請通知貨運公司和離您近的銷售處。 請檢查您是否在測試儀包裝中收到下列物品：√1臺測試儀√1套測試線（紅、黑各一組）√1條三芯電源線√1份印刷版用戶手冊√1份合格證及出廠測試報告3 功能特點?全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。?具有盲測功能，即在不知道高低壓聯結方式時進行變比、組別測試。?在常規變壓器、Z型變壓器、PT試品測試的基礎上增加了CT變比極性測試功能，應用領域更廣。?量程寬、精度高，變比測量范圍可達10000，且值10000時測試精度保證0.3％。?具有反接保護、輸出短路保護等完善的保護功能。?5.6寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見。?配備熱敏打印機，便于數據打印。?具有本機存儲和優盤存儲，方便數據保存。

延安變壓器變比測試儀操作使用說明 5.1 測試接線根據被試試品的情況正確連接測試線。5.1.1 變比測試接線（只測變比項目試驗）5.1.1.1單相變壓器或單相PT測試接線高壓測試端測試線（較長）的黃、綠測試鉗接被測試品的高壓端；低壓測試端測試線（較短）的黃、綠測試鉗接被測試品的低壓端。5.1.1.2單相CT測試接線高壓測試端測試線（較長）的黃、綠測試鉗接被測試品的二次側；低壓測試端測試線（較短）的黃、綠測試鉗接被測試品的一次側。5.1.1.3三相變壓器測試接線高壓測試端測試線（較長）的黃、綠、紅測試鉗接被測試品高壓端的A、B、C套管；低壓測試端測試線（較短）的黃、綠、紅測試鉗接被測試品低壓端的a、b、c套管。5.1.2 直阻測試接線（只測直阻項目試驗）高壓測試端測試線（較長）的黃、綠、紅、黑測試鉗接被測試品高壓端的A、B、C、O套管（如無中性點O套管，將黑色測試鉗懸空即可）。；低壓測試端測試線（較短）的黃、綠、紅測試鉗接被測試品低壓端的a、b、c套管。5.1.3 直阻＋變比測試接線同直阻測試接線。5.2 打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。 打印機自檢：按住按鍵不放，同時給打印機上電，即打印出自檢條。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

延安變壓器變比測試儀三相測量將先測量出單相AO阻值，然后自動進行三相充電計算三相電阻值，這樣可以解決三相同時測試時中性點引出線電阻不能測試的問題，使測試數據更接近單相測試值。單相AO阻值測試完成后，儀器自動單相放電，放電完成后自動進行三相充電并計算三相電阻值（見圖十五）。圖十五當三相不平衡率穩定后可對變壓器的有載分接開關進行調檔操作，儀器將自動跟蹤測試調檔后的電阻值，上、下鍵可修改分接位。?重新測試：儀器重新采樣電流電壓值進行測試。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，儀器將停止測試，并開始放電（見圖十六）。圖十六5.3.2.4三相Y、△測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Y”或“三相同測△”測試相后，可進行Y型繞組和△繞組的三相自動測量。兩種繞組，測試操作過程相同，現以Y型繞組舉例說明，如圖十七圖十七在此界面，用戶可按“確認”鍵切換手動模式和自動模式。在自動模式下，儀器自動判斷阻值穩定，停止放電，進行下一相測試；在手動模式下，需用戶自己判斷阻值穩定，選擇測試下一相。當三相阻值測試完畢后，儀器自動計算出三相不平衡率（見圖十八）。圖十八?重新測試：儀器將刪除數據，重新進行測量。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，返回上一屏。
