【學員問題】水閘施工固定式和門式啟閉機安裝規定？
【解答】1、固定式啟閉機安裝，應以閘門起吊中心為基準，縱、橫向中心偏差應小于3mm；水平偏差應小于0.5/1000；高程偏差宜小于5mm.
2、螺桿式啟閉機的螺桿與閘門連接的垂直偏差應不大于0.5/1000.
3、啟閉機安裝時應檢查。開式齒輪、軸襯等轉動處的油污、鐵屑、灰塵應清洗干凈，并加注新油；減速箱應按產品說明書的要求，加油至規定油位。
4、啟閉機定位后，機架底腳螺栓應即澆灌混凝土，機座與混凝土之間應用水泥砂漿填實。
5、門機安裝時，應清點和檢查，構件安裝的偏差應符合圖紙規定。無規定時，可參照表11.1.5執行。
6、門機軌道安裝和門機組裝偏差應符合圖紙和廠家說明書的規定。如無規定時，參照（SLJ201）有關規定執行。
7、門機的夾軌器安裝和限位開關裝置，均應動作靈活可靠。
8、雙卷筒啟閉機的安裝應保持同心，聯軸節兩軸的同心度和端面間隙、軸瓦與軸頸頂間隙、開式齒輪嚙合要求及測量方法均應參照（SLJ201）執行。
9、啟閉機制動器閘瓦退路和電磁鐵行程，安裝時應按產品說明書的要求予以調整。
10、雙吊點的鋼絲繩長度偏差應調整到小范圍，使閘門全行程無卡阻，止水橡皮無嚴重摩擦。
對不同用途的閘門在選擇啟閉機時可遵循下列原則：
(1)泄水系統工作閘門的啟閉機一般選用固定式啟閉機和一門一機的布置，但若閘門操作運行方式和啟閉時間允許時，也可選用移動式啟閉機。
(2)多孔泄水系統的事故、檢修閘門的啟閉機，一般選用移動式啟閉機。
(3)施工導流封孔閘門的啟閉機，其啟閉力應考慮在一定水位下有啟門的可能，同時應有準確的指示裝置以顯示閘門是否到達底坎。
(4)擋潮閘、水閘工作閘門的啟閉機，一般采用一門一機以便迅速啟閉閘門。
(5)電站機組進水口和泵站出口快速閘門的啟閉機選型，應根據工程布置、閘門的啟閉荷載等進行的技術經濟比較，選用卷揚式或液壓式快速閘門啟閉機。 (6)當多機組電站進水口設有檢修閘門時，一般選用移動式啟閉機，同時在樞紐總體布置條件允許的情況下，應盡量與溢洪、泄水系統檢修閘門的啟閉機協調共用。
(7)機組進水口多孔攔污柵的啟閉機，可用門式啟閉機在其上游側設置副起升機構，也可用跨內副鉤和主鉤。若水工建筑物布置分散，無條件利用已有啟閉機時，也可單獨設置移動式啟閉機。
(8)電站機組多孔尾水管檢修閘門的啟閉機一般采用移動式啟閉機。
(9)對于需要分節裝拆的閘門或分節啟閉的疊粱閘門，應選用移動式啟閉機操作。
耀禹水利機械廠(遵義市分公司)是 固定卷揚啟閉機等產品專業生產加工的公司，擁有完整、科學的質量管理體系。耀禹水利機械廠(遵義市分公司)的誠信、實力和產品質量獲得業界的認可。 歡迎各界朋友蒞臨參觀、指導和業務洽談。

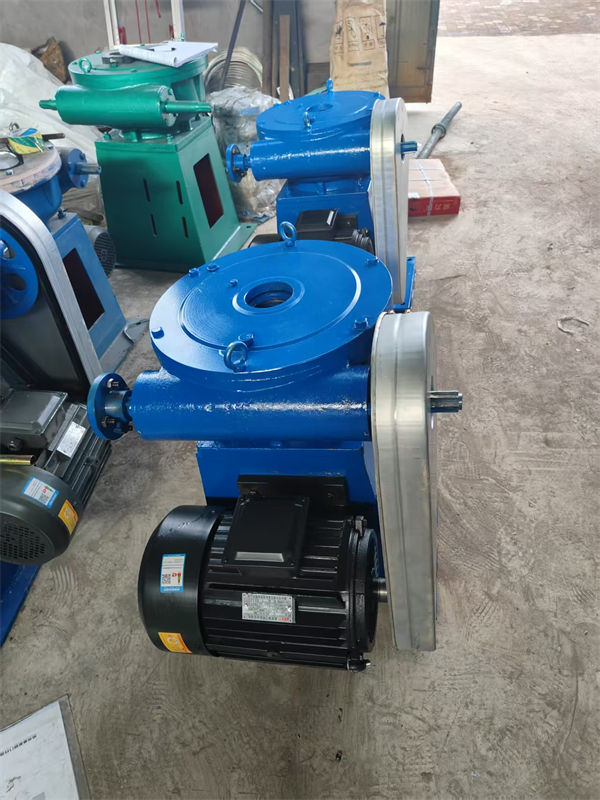

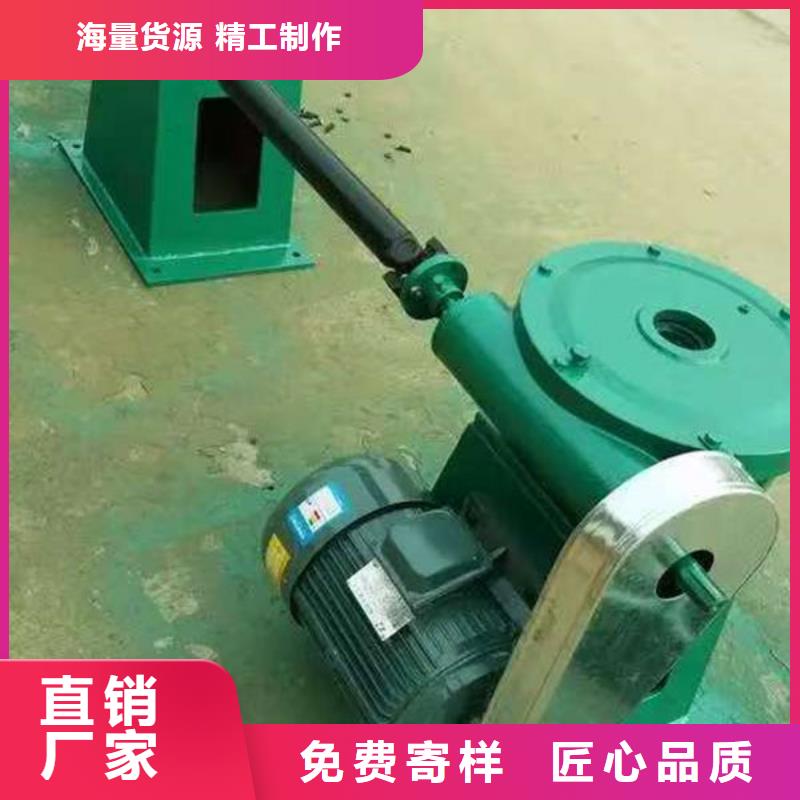

2、啟閉機的安裝（螺桿啟閉機）
2.1與土建工程的配合

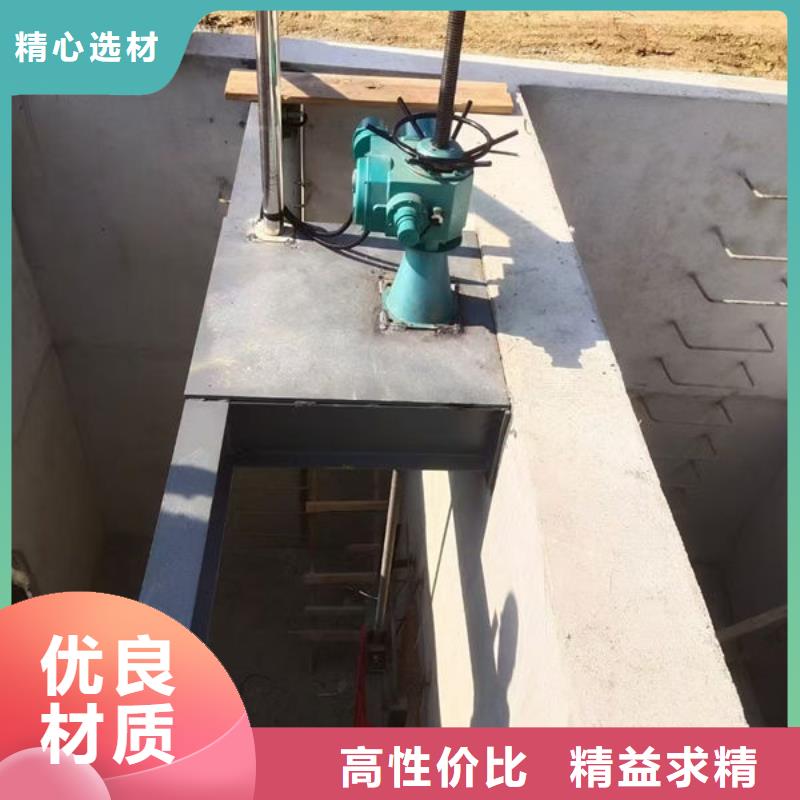

土建工程的配合與啟閉機的安裝非常重要，它直接影響到啟閉機能否正常使用和啟閉機使用中的靈活性。故在施工啟閉機安裝部位的土建工程時，要根據啟閉機的設計要求和型號預留啟閉機的螺栓孔，預留時，要使啟閉機的吊點中心與閘門的吊耳中心一致。因為啟閉機梁為雙向受力構件，故在啟閉機梁上預留螺栓孔要為通孔，以防在運行中閘門下壓時將啟閉機頂起來。
2.2啟閉機的安裝
2.3安裝高度較小（H安≤6m）的啟閉機的安裝
安裝高度在6m以下時，可直接將啟閉機就位，用鋼絲繩穿過絲母將絲桿從機體直吊起，用手搖動啟閉機蝸桿將絲桿穿在啟閉機內，調整好吊點中心后與閘門吊耳連接。在絲桿穿過絲母的過程中，為保證，一定要用手動，嚴禁用電動，以防造成不事故。
