貴陽瓦斯繼電器校驗儀密閉實驗瓦斯密閉初始化→瓦斯次數選擇→密閉測試時間選擇→瓦斯密閉測試開始5.4 測試完成，結果保存/打印。測試完成后，點擊保存/打印，彈出“產品信息輸入”窗口，輸入相應的信息，點擊確定，彈出“瓦斯類型”窗口，選擇測試用的瓦斯繼電器口徑，點擊確定，彈出“瓦斯（氣體）繼電器檢測報告”，完成后可保存并打印。瓦斯繼電器校驗臺氣體繼電器檢驗規程801 主題內容與適用范圍本標準規定了氣體繼電器的機械性能、動作可靠性、主要特性、整組保護的檢驗和試驗要求及方法等內容。本標準適用于QJ-25、50、80型氣體繼電器（以下簡稱繼電器），作為現場安裝和運行中對繼電器進行檢驗的規則和依據。 繼電器結構與外觀檢查 繼電器殼體、玻璃窗、出線端子、探針和波紋管等應完好。 繼電器內部零件應完好，各螺絲應有彈簧墊并擰緊，固定支架牢固可靠，各焊縫處應焊接良好無漏焊。2.3 放氣閥、探針操作應靈活，探針頭與擋板擋舌間保持1.5～2.5mm的間隙。開口杯轉動應靈活，軸向活動范圍為0.3～0.5mm，開口杯轉動過程中與出線端子近距離不小于3mm。2.5 干簧觸點固定牢固，玻璃管應完好，根部引出線焊接可靠，引出硬柱不能彎曲并套軟塑料管排列固定，磁鐵在框架內固定牢固。2.6 彈簧與調節螺桿連接平穩可靠，并與擋板靜止位置垂直。

貴陽瓦斯繼電器校驗儀數據的保存和打印相應檢測項目流程完成后，可將檢測數據進行保存并打印點擊[打印小單]鍵可將檢測數據進行打印；點擊[確定]鍵保存數據到默認目錄下；點擊[改名]鍵可將此次檢測結果名稱更換并另存到指定目錄下；點擊[不存盤]鍵返回到系統初始界面。注意：在未完成項目檢測的情況下，不可以進行數據的保存和打印。7 常見故障原因及處理方法表7.1 日常維護7.1.1禁止非本公司人員拆卸本檢測臺進行維護和零件更換。7.1.2維護檢查前請首先確認總電源是否已經切斷，是否有觸電危險。7.1.3工具抽屜內配備的隨機附件在使用后要將其清理干凈，整齊放回，以方便下次使用。7.1.4請妥善保管說明書、合格證等技術文檔資料，以便隨時使用。8.2 常見故障原因及處理方法表序號故障原因故障解決方法打印機不打印檢測1結果或打印機指示打印機缺紙?zhí)钛b好打印紙燈閃爍2打印無字跡打印紙不匹配或正將打印紙換面安裝/選擇匹配打印紙反面錯位3壓力顯示值跳動大電磁干擾嚴重1.正確安裝地線2.改善試驗環境8注意事項8.1開機后未使用的測試氣罐，請保持節流閥的關閉狀態，請勿開啟未使用測試氣罐上節流閥。8.3 未經培訓的人員，未經允許不能操作測設備。

貴陽瓦斯繼電器校驗儀把配備的信號測試線另一頭與儀器面板上的航插信號口相連接。4. 使用配備的連接氣管將氣瓶與儀器面板上的進氣口相連接。5. 使用配備的連接氣管與過渡接頭將密度繼電器與儀器面板上的測量口相連接。6. 如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接。7. 打開儀器電源。8. 打開氣瓶上的閥門。9. 系統顯示主界面如下圖1：圖1此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。圖２這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值（“閥值”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯，然后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“觸點方式”選擇菜單如圖３所示。圖３進入“觸點方式”菜單后用飛梭可以選擇密度繼電器的觸點方式，有“常開”和“常閉”兩個選項。注意：觸點方式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖４所示。圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。

貴陽瓦斯繼電器校驗儀首先將該瓦斯繼電器校驗儀豎直放置，特別注意做本密閉實驗過程都要將校驗儀豎直才進行測試，并且要將待測瓦斯繼電器的排氣孔旋鈕順時針關閉。接著用手點擊一下圖（1）“密閉測試”的操作界面，你將會看到圖（12）的操作界面。圖（12）6.1.1.24.完成6.1.1.23.的操作后我們來對“試驗時間”和“試驗壓力”進行設置。點擊觸摸屏上“試驗時間”的操作界面上會有“1分鐘”“5分鐘”“10分鐘”“20分鐘”的設置選項，操作界面如同圖（13）；圖（13）6.1.1.25 再接著點擊觸摸屏上“試驗壓力”的操作界面上會有“100Kpa”“120Kpa”“150Kpa”的設置選項，操作界面如同圖（14）；圖（14）6.1.1.26 完成上面兩項設置后點擊“開始實驗”則實驗開始，在觸摸屏“實驗時間”的操作界面上會看到開始用戶自定義設置的時間開始計時，到了設定時間時會出現圖（15）的操作界面。圖（15）6.1.1.26 完成6.1.1.26的操作后用戶可以在觸摸屏的面板上自行觀察“試驗壓力”和“當前壓力”來判斷密閉實驗的準確性。在該操作本校驗儀沒有設計打印的操作界面所以密閉實驗檢測結果可以根據此項比較來判斷，此“密閉測試”完成。點擊“返回”則回到圖（1）的主操作界面。以上是觸摸屏控制箱的基本操作，請用戶仔細閱讀，按照介紹的步驟操作，如有不能解決的問題可以跟我們聯系，我們會在時間給予解決。.7.儀器維護及維修：7.1儀器的維護：71.1本儀器為機電一體化的精密儀器，在日常使用中應妥加維護，使儀器保持良好的工作狀態；7.1.2拔插電源頭時應抓住插頭進行操作；7.1.3不定期檢查儲油筒的油位。檢查方法見5.1.1項的操作步驟；7.1.4儀器使用一個月時應更換儲油筒的油，更換方法如下：其方法是做幾次高流速試驗后立即將壓力油筒[氣塞] 3螺帽旋

貴陽瓦斯繼電器校驗儀智能型密度繼電器校驗儀功能特點：1)密度繼電器校驗儀采用32位ARM單片機和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。2)配置了大屏幕中文液晶屏和旋轉鼠標（一鍵飛梭）人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。3)自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。4)所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。5)漢字報表式打印測試結果，并對試驗結果進行智能分析。6)能同時存儲50次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。7)校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。8)配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。9)校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，對環境無污染。10) 具有在線修改系統時鐘的功能。11) 具有在線修改系統壓力功能，可以現場修正。12) 核心元器件采用進口元件，性能可靠。13) 能同時測試一組報警信號、二組閉鎖信號。

貴陽瓦斯繼電器校驗儀前言本產品是高精度儀器，儀器關鍵器件全部采用精密進口件，通過高精度壓力傳感器及高精度A/D、D/A轉換器，結合高性能32位ARM單片機和TI公司的高速信號處理芯片，能自動完成對密度繼電器的校驗，能準確測量信號動作時當前溫度下的壓力值并自動完成任意環境溫度至20℃時的標準壓力換算，能自動打印試驗數據并自動存儲以備查閱，整個過程不須人工干預，并自動識別測試過程中的故障，體現了儀器“智能型”的特點。儀器具有高精度，高穩定性，高可靠性的特點。二、概述 1、進行密度繼電器校驗的必要性:SF6開關是電力系統廣泛使用的高壓電器，SF6開關的可靠運行已成為供用電部門關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。

貴陽瓦斯繼電器校驗儀智能型密度繼電器校驗儀功能特點：1)密度繼電器校驗儀采用32位ARM單片機和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。2)配置了大屏幕中文液晶屏和旋轉鼠標（一鍵飛梭）人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。3)自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。4)所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。5)漢字報表式打印測試結果，并對試驗結果進行智能分析。6)能同時存儲50次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。7)校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。8)配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。9)校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，對環境無污染。10) 具有在線修改系統時鐘的功能。11) 具有在線修改系統壓力功能，可以現場修正。12) 核心元器件采用進口元件，性能可靠。13) 能同時測試一組報警信號、二組閉鎖信號。

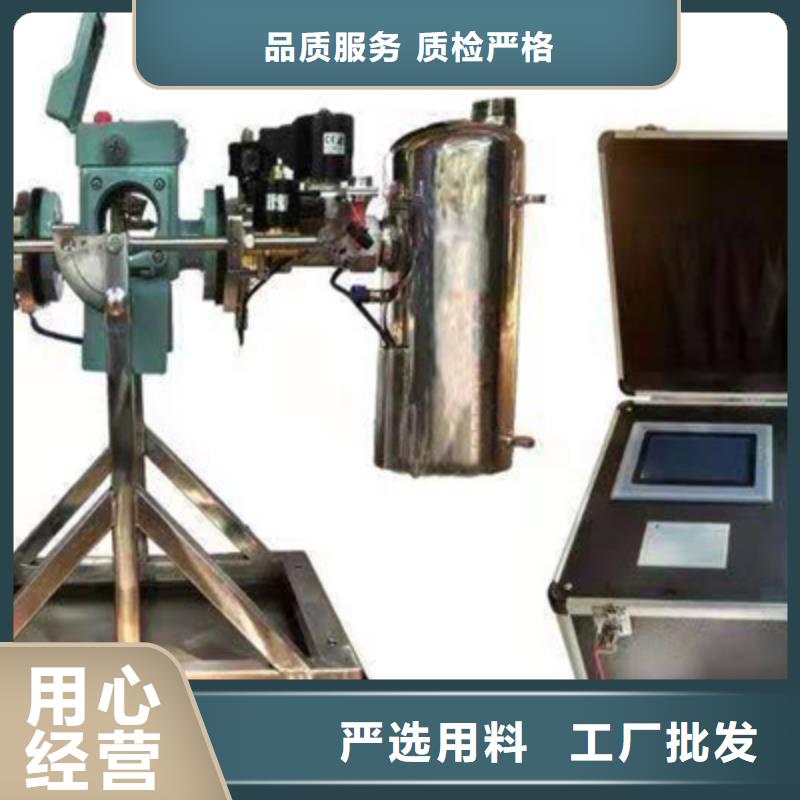

貴陽瓦斯繼電器校驗儀產品簡介瓦斯（氣體）繼電器校驗臺是一種新型瓦斯繼電器流速值及容積值校驗的專用設備，主要用于油浸式電力變壓器上繼電器的檢測和校驗。該校驗臺模擬變壓器內故障時繼電器的動作機理，采用先進的計算機測控技術，通過實時采集流量信號并準確計算出流速值，以達到定量測試流速值的目的；通過定量容積計量裝置，以達到準確檢測動作于信號容積值的目的。瓦斯（氣體）繼電器校驗臺可以實現繼電器動作于跳閘流速值、動作于信號容積值和密封性能的校驗，各校驗項目可分別獨立完成，且互不影響，校驗完成后可將測試結果進行保存和打印。瓦斯（氣體）繼電器校驗臺采用計算機實時控制操作，電腦液晶全中文菜單式顯示，操作界面直觀、簡單；整機具有自動化程度高、測試速度快、測試數據準確、數據重復性好等特點。夾緊機構采用液壓機械，使得安裝瓦斯繼電器方便快捷。1.2 校驗臺外觀結構圖二、功能特點1）本校驗臺內置油汞、油箱變頻器完模擬變壓器內部故障時瓦斯（氣體）繼電器動作機理，采用全新設計理念。動作于跳閘流速值校驗采用高精度流量傳感器，油流速度從0逐漸增大，通過實時采集流量信號，準確計算出瞬時流速值，達到定量檢測動作于跳閘時流速值的目的。動作于信號容積值校驗采用容積傳感器，測試過程由計算機系統自動控制完成；密封性實驗由計算機系統按用戶設定參數自動控制，完成加壓保壓等密封測試；
