內江回路電阻測試儀外形結構(a)面板示意電流端子電壓端子 5.打印機 6.電源 7.接地端 8.液晶顯示屏 . 開關 10.功能鍵圖一5、操作程序a)鍵盤介紹增大鍵：修改選擇的數據減小鍵：修改選擇的數據功能鍵：用來移動光標，選擇選項。確定鍵：用來執行選擇的選項，用來啟動或停止儀器。b)按圖一所示四端子接線法接線。c)檢查確認無誤后，接通電源。開機LOGO后屏幕顯示主菜單如圖二： 初始設置畫面（圖一）初始 測量圖標 處于選中狀態，上面顯示100A表示測量電流。4.按功能鍵在可以使 測量圖標時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態5.當 測量圖標 選中時候按確定鍵，啟動測量，顯示測量畫面（圖二）顯示測量畫面（圖二）大字體50.02uΩ 表示測量的電阻值I ＝ 100.1A 表示測量的電流U ＝ 5.0mV 表示測量的電壓 表示當前日期時間。測量過程按確定鍵，測量結束圖三按功能鍵在可以使 退出 [ 002 ] 存儲 循環處于選中狀態。當 [ 002 ] 處于選中狀態時候，可以按增大鍵 減小鍵 修改存儲序號當 退出 處于選中狀態時候，可以按 確認鍵 返回。可以按 減小鍵 打印數據當 存儲 處于選中狀態時候，可以按 確認鍵 存儲。可以按 減小鍵 打印數據6.當 時鐘圖標 選中時候按確定鍵，修改時間日期（圖四）圖四當 修改 處于選中狀態時候，可以按 確認鍵 修改日期時間，修改完畢按 確認鍵。當 退出 處于選中狀態時候，可以按 確認鍵 返回。7.當 察看圖標 選中時候按確定鍵，察看存儲的數據（圖五）圖五可以按 增大鍵 減小鍵 ，選擇需要查看的數據。可以按 功能鍵 翻頁 ，每頁顯示8條數據任何時候，可以按 確認鍵 返回8.當 設置圖標 選中時候按確定鍵，修改儀器的設置選項（圖六）時間 60：代表啟動測試后，連續運行60秒鐘，自動關閉測試聲音 開：代表測試過程中小喇叭報警聲音響序號 ：儀器的出廠編號按 功能鍵 選擇這些參數，按 增大鍵 減小鍵 修改這些參數當 退出 處于選中狀態時候，可以按 確認鍵 返回六、裝箱清單1、主機1臺 2、測試線1套 3、電源線1根4、說明書1份 5、合格證1張

內江回路電阻測試儀 警告為防止電擊、人員傷亡，請務必在使用儀器前仔細閱讀以下信息：?請僅通過有資質的操作人員對儀器進行操作。?請勿在潮濕的環境中使用儀器。?為防止本產品或與其連接的任何其它產品受到損壞，或可能會發生的危險，只允許在規定的范圍內使用。?為防止儀器運行中機身感應靜電，試驗之前先通過接地端將主機可靠接地。?由于輸入輸出端子、測試柱等均有可能帶電壓，在您拔插測試線、電源插座時、會產生電火花，請注意避免觸電危險，注意人身。?為了防止火災和電擊危險，在使用儀器前請詳細閱讀本手冊，確定各儀器的額定值和標記。?一旦懷疑儀器的保護功能被削弱，請立即將裝置處于非運行狀態，并確保不會被意外操作。?測試導線與帶電端子連接時，請勿隨意連接或斷開，如產品意外帶電，請勿觸摸裸露的接點或部位。?請在使用測試線之前對其進行檢查。請勿使用絕緣損壞或有金屬裸露的測試線。請檢查測試線的通斷性。?請使用與所在國或地區的電壓和插座相匹配的電源線和連接器。?當機蓋或外殼被打開時，請勿使用本儀器。?注意保持機箱通風口的空氣流動暢通，請不要遮擋通風口，以免影響散熱。?請僅使用本手冊中規定的替代保險絲。?試驗過程中，請不要頻繁開關電源，以免對儀器造成損壞或測試精度降低。?試驗過程中，如遇到異常情況，應立即切斷電源。?切勿將儀器露天放置而被雨水淋濕勿在爆炸氣體、水蒸氣或粉塵環境中使用。?儀器工作異常時，請及時與廠家聯系，請勿自行維修。本公司保留對此說明書修改的權利，屆時恕不另行通知。產品與說明書不符之處，以實際產品為準。

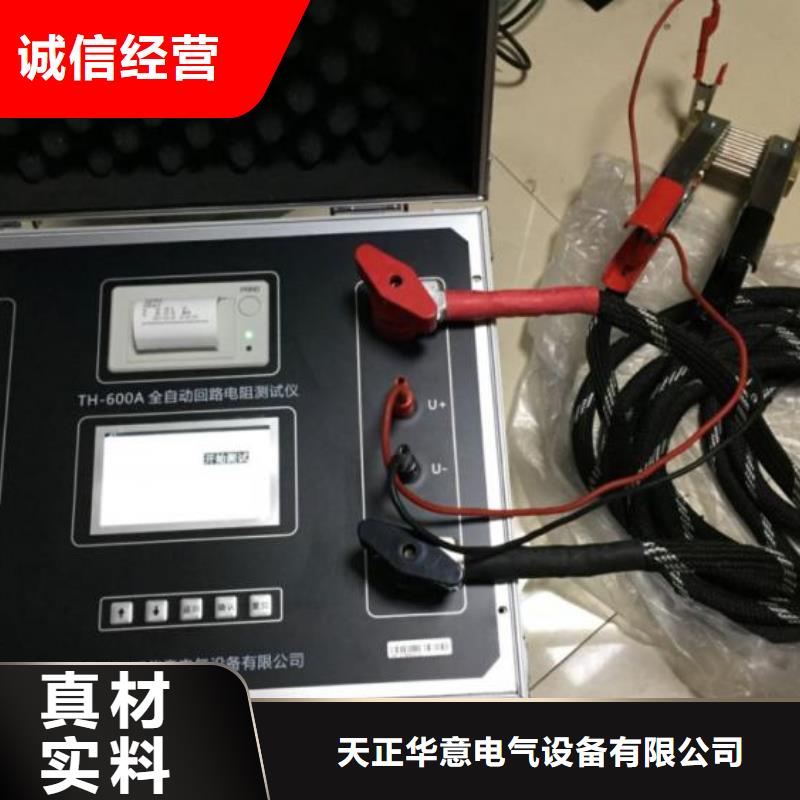

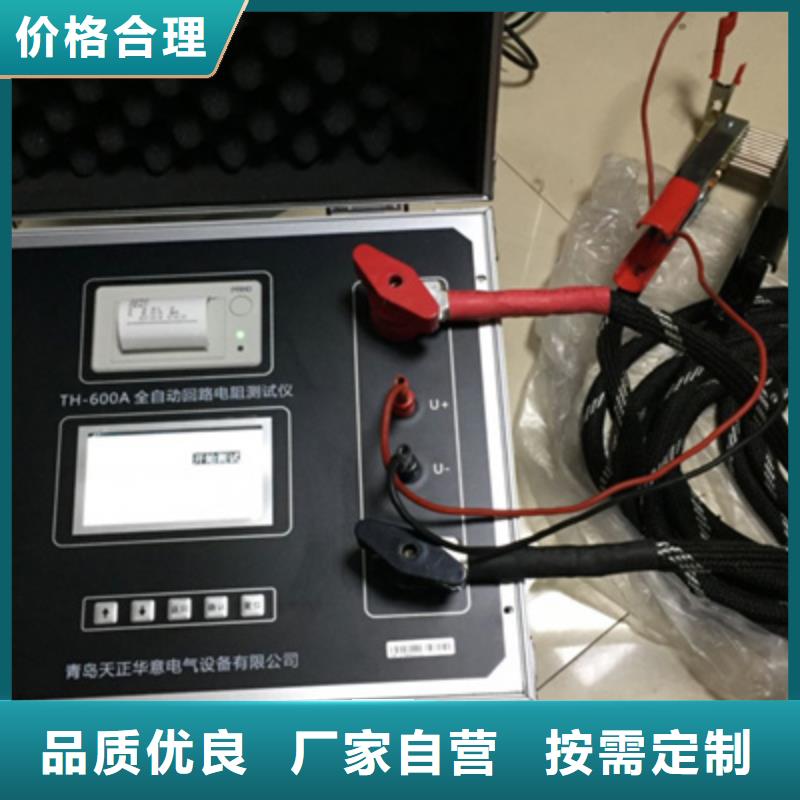

內江回路電阻測試儀 儀器操作及功能介紹回路電阻測試儀儀器面板如圖一所示：1、電源：電源插座和開關內帶保險倉和電源濾波器，為整機電源的控制、保護和濾波器件。2、I＋、I-：為電流輸出端子，通過專用測試線為試品提供恒定電流。3、U＋、U-：為試品電壓信號的輸入端子。4、顯示器：顯示測試結果，接觸電阻值和輸出電流值。5、復位鍵：整機初始化，儀器處在準備狀態。6 ：儀器的保護接地端。圖一 回路電阻測試儀面板六、測試與操作方法1、接線方法：如圖二所示，將專用測試線按照顏色紅對紅，黑對黑，粗的電流線接到對應的I＋、I-接線柱扭緊，細的電壓線接到對應的U＋、U-接線柱扭緊，兩把夾鉗夾住被測試品的兩端。圖二 測試接線圖注意：測試鉗的全部連接面應與試品可靠接觸2、開機界面：打開電源開關，顯示屏上會顯示如圖三界面，停留大約數秒會自動跳過進入主界面。圖三 開機界面圖四 鍵盤3、主界面：主界面顯示如圖五。按 鍵選擇功能，按OK鍵進入功能菜單。圖五 主界面4．測試：主界面選擇開始測試后，進入電流選擇界面如圖六，按OK鍵選擇測試電流或測試時間， 鍵選擇測試電流或設置測試時間，請參考相應的量程范圍，選擇合適的電流。按ESC退回主界面，開始測試按鈕反顯時，按OK鍵開始測試，同時提示“正在測試……”。測試結果顯示如圖按 鍵選擇打印或者保存，按ESC鍵退回主界面。本儀器具有自動停止測試功能。根據設置時間測試會自動停止。同樣，按 鍵選擇打印或者保存，按ESC退回主界面。圖六 圖七5．數據查詢：主界面選擇數據查詢后，進入查詢界面如圖八。按 鍵選擇確認功能，按ESC鍵退回主界面，按OK鍵執行所選功能。：用于翻頁。打印：打印數據查詢中保存的測試結果。

內江回路電阻測試儀 第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為[I1]、[I1/I2]、[I1/I2/I3]三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。測試時間：可以設置1-9999S。電阻上限：可以設置0-999999μΩ，被測電阻不超過電阻上限時，試驗狀態顯示為“合格”；被測電阻超過電阻上限時，試驗狀態顯示為“超限”；電流、電壓接線不對等顯示為無效。長度和截面積：設置被測電阻的長度和截面積，用于計算電阻率。溫度設置：將實際溫度下的電阻值折算成標準溫度下的電阻值。實測選項選擇“停用”時，實際溫度為預設溫度；如果選配了溫度傳感器，選擇“啟用”時，實際溫度為溫度傳感器采集的溫度值。背景選擇和簡繁顯示：設置屏幕顏色，可以改成圖紋藍底、圖紋黑底。選擇“簡化”項，主界面不顯示折算等內容，簡潔顯示。

內江回路電阻測試儀 第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為[I1]、[I1/I2]、[I1/I2/I3]三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。測試時間：可以設置1-9999S。電阻上限：可以設置0-999999μΩ，被測電阻不超過電阻上限時，試驗狀態顯示為“合格”；被測電阻超過電阻上限時，試驗狀態顯示為“超限”；電流、電壓接線不對等顯示為無效。長度和截面積：設置被測電阻的長度和截面積，用于計算電阻率。溫度設置：將實際溫度下的電阻值折算成標準溫度下的電阻值。實測選項選擇“停用”時，實際溫度為預設溫度；如果選配了溫度傳感器，選擇“啟用”時，實際溫度為溫度傳感器采集的溫度值。背景選擇和簡繁顯示：設置屏幕顏色，可以改成圖紋藍底、圖紋黑底。選擇“簡化”項，主界面不顯示折算等內容，簡潔顯示。

內江回路電阻測試儀直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。18.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間19.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。20.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。21.大電流線快速連接：使用的大電流線的連接接口，插入擰轉就可以，快速方便。22.多相功能選配：標配為單相，可以選配為二相同測（導體電阻專用測試儀）或三相同測。

內江回路電阻測試儀 測試電阻在測試之前，請確保測試線和接地線是否夾好。在主界面上，按“測試”按鈕，進行測試，時間結束自動停止。試驗過程中，可以按“停止測試”按鈕中止試驗。測試結束后，可以通過切換頁按鈕來瀏覽試驗數據。(5)保存數據在主界面上，按“功能”菜單項的“保存文件”菜單，將按當時的試驗時刻作為文件名進行保存試驗數據。 (6)打印數據在主界面上，按“功能”菜單項的“儀器打印”菜單，將打印當前試驗數據。打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。(7)打開文件和管理文件在主界面上，按“功能”菜單項的“打開文件”菜單，進入界面如圖9：圖9顯示頁數、頁選、總數、選中四項，文件名以試驗時刻命令。可以“上頁”、“下頁”操作進行翻頁和通過選中文件，再按“確定”打開此文件。打開文件后，此文件內的試驗參數部分將覆蓋當前的試驗參數，然后重新計算并顯示試驗數據。在主界面上，按“功能”菜單項的“管理文件”菜單，進入界面如圖10：圖10按“刪除”命令將刪除選中的文件、按“清空”命令將清空所有文件。插入U盤，右下角將會提示“U盤插入”，按“導出”命令將文件轉成WORD格式導出到U盤中。已經導出到U盤的數據文件，列表文件名右輟將顯示“＊UP”字樣，無需重復導出如圖11：圖11文件以試驗時刻為文件名，保存格式下圖12：圖12方便用戶對試驗數據進行存檔、生成報表或分享數據。(8)幫助菜單功能背光亮度：修改背亮的亮度，待機時間，待機時的亮度。接線圖集：指導培訓現場接線。 時間設置：校正儀器的系統時間。廠家維護：廠家用來校正儀器，有密碼保護，用戶不宜進入修改。直流恒流源功能可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。打開“功能”菜單的“直流電源”的菜單項，如圖19：圖19請設置“階段時間”、“起始電流”、“步進電流”、“電流”。按“開始”命令，即可以實現階段升流過程：首先以“起始電流”值輸出，計時到“階段時間”值后，再增加“步進電流”值輸出，又計時到“階段時間”值后再增加“步進電流”值輸出，循環此過程，一直到輸出電流將超過“電流”值后，整個輸出電流結束。試驗過程中，允許按“中斷”命令中止試驗過程。

內江回路電阻測試儀 接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。
