瀘州電器綜合試驗臺、測試項目：釋放值、工作值、反向工作值、定位轉極值、反位轉極值、緩放時間、緩吸時間、接點齊度、接點電阻、線圈電阻、絕緣電阻、反向不工作值、臨界定位及反位不轉極值、轉換時間等。（三）、測試標準：符合國標 GB6902-86五、測試精度：1.線圈電阻 0Ω~20KΩ ±0.5％±2d2.交直流電壓 0~500V ±0.5％±2d3.交直流電流 0~ 10A ±0.5％±2d4.時間測試 0.001秒±1d5.絕緣電阻 0~200MΩ ±10％±3d6.接點電阻 0~200mΩ~20KΩ ±1％±3d 7.接點齊度 0.001S ±1％以上數據使用采用PLC采樣，一次全部讀數，精度高。六、設備特點：1.箱體結構比過去設計更加小巧和人性化，使操作人員長時間工作不易疲勞和患職業病。2.測試臺采用專業的配線板配線，使測試臺配線一致性好，質量可靠，維修調試方便，從而限度地了人為因素造成的隱性故障和潛在的質量問題。3.全部數字式儀表，無需換算，顯示直觀，讀數方便。4.測試臺采用一個測試盒，一個繼電器插座（一個備用），使用人員更加方便。

瀘州電器綜合試驗臺我公司在測試盒加裝有接點狀態指示燈，可方便用戶進行手動調節維修接點齊度和測試壓力。二、系統構成：1.繼電器綜合測試臺主機 1臺2.繼電器測試座 1套3.測試盒 1套4.控制電腦（主機、液晶顯示器） 1套5.測試臺外形尺寸 1200×800×1430（mm）三、使用環境：1.電源供電電壓：單相交流50HZ±2HZ 220V±10％ 功耗＜2KW2.測試環境溫度：-5℃~＋40℃ 相對濕度：不大于90％（＋25℃）3.嚴禁工作在振動或強磁干擾場所。4嚴禁工作在有導電塵埃/纖維的場所。5嚴禁遭受雨水、濕氣、高溫。四、適用范圍：（一）測試?yán)^電器的品種、型號。1）無極繼電器：JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7、JWXC-370/480、JWXC-3102）無極緩放繼電器：JWXC-H340、JWXC-H600、JWXC-500/H300、JWXC-H310、JWXC-H10003）無極加強接點繼電器：JWJXC-480、JWJXC-30004）無極加強接點緩放繼電器：JWJXC-H125/0.13、JWJXC-H1000、JWJXC-H120/0.17、JWJXC-H125/0.4、JWJXC-H125/80、JWJXC-H80/0.06、5）有極繼電器：JYXC-660、JYXC-2706）有極加強接點繼電器：JYJXC-135/220、JYJXC-220/220、JYJXC-J3000、JYJXC-135/80、JYJXC-3000、JYJXC-160/2607）偏極繼電器：JPXC-1000、JPXC-H2708）整流繼電器：JZXC-H156、JZXC-480、JZXC-480F、JZXC-0.14、JZXC-H18、JZXC-H18F、JZXC-H62、JZXC-0.56、JZXC-H0.14/0.14、JZXC-16F9）單閉磁繼電器：JDBXC-550/550、JDBXC-110010）時間繼電器：JSBXC-850、JSBXC-820、JSBXC1-85011）電源屏無極加強接點繼電器：JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-720012）電源屏整流繼電器：JZXC-2000013）電源屏整流加強接點繼電器：JZJXC-100、JZJXC-720014）交流繼電器：JJC15）交流加強接點繼電器：JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJJC2、JJJC716）交流燈絲轉換繼電器：JZCJ、JZSJ-0.16、JZSJC、JZSJC117）根據用戶提出的其它繼電器技術要求。

<瀘州>天正華意電氣設備有限公司 瀘州高壓開關機械特性在線監測系統大量現貨

瀘州電器綜合試驗臺本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。8、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。9、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。10、儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。一、概 述高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在的機械狀態.針對斷路器生產廠家的需求，我公司在原有六工位磨合測試系統外，又自行研發生產了TH-II單工位高壓斷路器磨合測試儀。TH-II高壓斷路器測試儀，自帶大功率可調直流電源，大屏幕液晶顯示器，通過參數設定能滿足所有斷路器和接觸器的磨合測試， 界面快捷簡便，極大的提高工作效率。儀器克服了傳統磨合測試設備使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。

<瀘州>天正華意電氣設備有限公司 瀘州高壓開關機械特性在線監測系統大量現貨

瀘州電器綜合試驗臺手動測試的數據采樣也需要手動采集：點擊“手動采集”按鈕即可。(2).如果選擇了“自動測試”；在點擊“”按鈕后，軟件進入自動測試狀態。這時只要按下主控儀啟動按鈕，軟件立即開始測量，測量過程是根據“測試型號”的設置參數進行的。當一個測試品測試完成后，軟件仍處于測量狀態，等待下一個測試，這是需要按下軟件界面上的復位按鈕，退出測試狀態。自動測試在測試完成時，自動對數據進行記錄。b)測試完成后。如需對當前的匝間絕緣測試波形保存，可以點擊主界面上的按鈕，作為比較基準波形c)測試完成后?？梢詫?duì)采樣的數據進行保存和打印，這時數據也已經記錄在數據庫中，方便以后查詢和修改。d)查詢修改數據。點擊子菜單中“歷史查詢”“數據查詢”，打開界面如圖4.所示。圖4 歷史數據查詢和修改界面e)日月年統計報表。如果需要對合格或不合格記錄數據生成日統計報表、月統計報表或年統計報表。點擊子菜單“數據維護”“生成報表”。打開界面如圖5.選擇相應的報表選項后，點擊“”將統計出相應數據。然后可以對統計出的數據進行保存和打印。

瀘州電器綜合試驗臺測試臺可對所有的AX系列繼電器，電源屏系列繼電器，傳輸繼電器，時間繼電器，交流燈絲轉換繼電器動態繼電器進行測試，同時可根據用戶的具體需求進行功能擴展。6.大量采用數字模塊，使整個測試及數據管理過程更加智能化，同時采用冗余容錯技術，使測試臺的測試過程更加穩定、準確。七、繼電器的測試方法：1.將測試臺電源線接好后，按下“電源通”按鈕，使測試臺通電，如果測試臺測試完畢需要斷電，按下“電源斷”按鈕即可。2.選擇被測試信號繼電器的型號，將被測繼電器插在測試盒的繼電器插座上。（測試盒上有兩個測試插座，一個測試，另外一個備用，但不能同時插兩臺繼電器）3.將測試盒用航空插頭連接線盒測試臺連接即可。4.打開電腦進入軟件程序，選擇測試?yán)^電器型號即可進行測試。 八、繼電器測試軟件使用說明：1.在電腦桌面上找到繼電器測試程序，用鼠標雙擊，輸入密碼即可進入測試界面。（密碼默認為000000）2.選擇要測試的繼電器型號，在界面的左下角點擊進入即可。選好之后點擊“確定”，就可以進入測試界面。

<瀘州>天正華意電氣設備有限公司 瀘州高壓開關機械特性在線監測系統大量現貨

瀘州電器綜合試驗臺質量要求1.設備能夠檢測電器元件狀態情況。2.質保期：本公司的質保期：驗收合格并使用之日起1年。質保期內出現產品質量問題由我公司免費負責維修或更換不合標準產品，并承擔因此造成的一切經濟損失。5.質量保證期內，設備如出現故障，需派人現場處理的，中標人須在報修48小時內到達現場處理。五、其它要求1.本試驗臺是全新整套的、符合、行業、鐵路總公司（原鐵道部）有關質量標準、滿足招標文件要求和項目使用性能要求的產品。2.本試驗臺滿足招標文件所列的規格型號、技術標準和技術要求、配置等。3.本設備包括必備的易損件、備份測試軟件、書面資料、電子版技術資料、出廠合格、說明書、裝箱單、保修卡及完整的包裝箱（合格證應包含制造廠名、產品名稱、規格圖號、標準代號、批號、檢查人員印章等內容）。包裝按及廠家標準，做好防護，包裝物不需回送。由于廠家包裝、運輸不當造成的破損或其他質量問題影響使用的，一律無條件退換。

<瀘州>天正華意電氣設備有限公司 瀘州高壓開關機械特性在線監測系統大量現貨
<瀘州>天正華意電氣設備有限公司 瀘州高壓開關機械特性在線監測系統大量現貨

瀘州電器綜合試驗臺.測試臺可對所有的AX系列繼電器，電源屏系列繼電器，傳輸繼電器，時間繼電器進行測試，同時可根據用戶的具體需求進行功能擴展。6.大量采用數字模塊，使整個測試及數據管理過程更加智能化，同時采用冗余容錯技術，使測試臺的測試過程更加穩定、準確。為了方便的用戶實際試用，在臺板上固定有一套數字萬用表，參數如下：1）顯示分辨率： 5.5 位分辨率2）測量參數：直流伏、交流伏、直流安、交流安、電阻、電容、頻率、溫度。3）直流電壓范圍：400mV~1000.00 V；準確度：0.025％RD＋0.002％FS4）電壓交流范圍：400 mV 至 750 V；準確度：3.0％ RDG ＋0.05％ FS5）電阻范圍： 400Ω至 250MΩ 電流交流：范圍：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS電流直流：范圍：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、繼電器的測試方法：1.將測試臺電源線接好后，按下“電源通”按鈕，使測試臺通電，如果測試臺測試完畢需要斷電，按下“電源斷”按鈕即可。2.按下“電腦電源”，測試電腦上電。3.選擇被測試信號繼電器的型號，將被測繼電器插在測試盒的繼電器插座上。（測試盒上有兩個測試插座，一個測試，另外一個備用，但不能同時插兩臺繼電器）4.將測試盒用航空插頭連接線盒測試臺連接即可。5.打開電腦進入軟件程序，選擇測試?yán)^電器型號即可進行測試。

瀘州電器綜合試驗臺當選擇好測試型號后，程序默認的是先測試“電氣特性”，只需點擊界面上的“自動測試”即可開始測試，如果需要測試“機械特性”，只需要在測試界面的下面找到“機械特性”，用鼠標進行點擊即可進入“機械特性”的測試界面，進入界面后如需測試，只需點擊界面上的“自動測試”即可開始測試。接點壓力的測試需要人為的把測克計放在需要測試的繼電器接點上，用鼠標點擊界面右邊的1Q到8Q，1H到8H進行取數即可完成測試。如果需要中斷測試，只需在測試過程中點擊“中斷測試”即可。以上的測試電腦會自動完成，用戶只需等待即可。4.測試完成后軟件會自動提示用戶是否需要保存數據，如果需要，用戶只需點擊界面下面的“數據保存”即可，為了以后的管理方便，建議用戶將數據保存里的數據進行填寫。5.如果用戶要對以前的測試數據進行查詢，打印，只需點擊界面下的“數據管理”，在界面的右邊根據自己的需要進行查詢。九、注意事項：1.當出現以下界面時請用戶首先檢查所選被測繼電器是否正確，其次在看測試臺的程控電源是否有輸出，程控電源是在測試臺內部的，當看到“Reset”指示燈滅，即表示電源沒有輸出，可按一下測試臺面板上的“電源通”即可。如果還沒有解決問題，就有可能是程控電源保險燒斷，更換保險即可（10A）2.在測試交流繼電器時，如果出現蜂鳴器報警，表示交流程控電源輸出自動保護，用戶可先停止測試，在按一下“電源通”按鈕，報警即可停止，在按一下“電源通”按鈕，即可正常工作測試。3.測試臺還另外增加了老燈絲繼電器的測試功能，在測試過程中，用戶只需將外接線上的接頭按數字編號連接到燈絲繼電器插座的相應編號處即可。在測試其它繼電器時不需外接線連接。4.每次測試測試盒上只能插一個被測繼電器，嚴禁插兩個繼電器進行測試。5.測克計在長時間不用時，請將里面的電池取出，以防止電池流液，損壞測克計。6.測試臺在三個月內沒有使用時，是通電一次。

<瀘州>天正華意電氣設備有限公司 瀘州高壓開關機械特性在線監測系統大量現貨
瀘州高壓開關機械特性在線監測系統大量現貨 <瀘州>天正華意電氣設備有限公司

瀘州電器綜合試驗臺 報表生成界面五、補充說明1.試驗臺面板上轉換開關當撥到手動時（與測試軟件單項手動測試不同），可通過電機運行啟/停按鈕控制被試電機的啟停，電參數測試儀實時監視被試電機的電參數，可通過電參數儀上的按鈕切換顯示被試電機的各相電壓，電流值，以及功率因數，并在測試軟件中同步顯示。2.試驗臺電機測試采用三相三線制，功率測量采用二表法，B相為基準，PB顯示值為0.00W，A，C相顯示值其中有一項可能為負，單獨的PA或PC無意義，原理如下：UAB＊IA＋UCB＊IC＝（UA-UB）＊IA＋（UC-UB）＊IC＝UA＊IA＋UC＊IC＋UB＊(-IA-IC)＝ UA＊IA＋UC＊IC＋UB＊IBPA＝UAB＊IA，PC＝UCB＊ICP總＝PA＋PC3.軟件測試結果中的“報警項”中，用測試項目的拼音簡寫標示：ZX：轉向；NY：耐壓；JY：絕緣；DZ：電阻；ZJ：匝間。4.對于匝間測試中的“面積”和“面積差”解釋如下：2.1 面積比較如圖2-1 所示，在任意指定的A～B 區間內對被測線圈測試波形面積進行(積分)計算，并與標準波形在此區間內的面積進行比較，用這兩個波形面積的差異值與標準波形在此區間的面積的百分比作為判定依據，判定基準用百分比來設定。圖2-1 面積比較示意圖波形面積近似的與能量損失成正比，所以可以使用面積比較方法來判斷線圈中的能量損耗，有效的檢測線圈層間和匝間短路。2.2 面積差比較如圖2-2 所示，在任意指定A～B 區間內對被測線圈測試波形和標準波形的Y 軸方向的差異值進行計算(積分計算的結果為A～B 區間內的陰影部分)和標準波形在此區間的面積比較，基準用百分比來設定。圖2-2 面積差比較示意圖面積差比較方法主要表現了電感量 L 的差異和能量的損耗，這個比較方法可以有效的檢測標準線圈和被測線圈的電感量L 的差異。六、使用保養1、試驗臺必須放置于通風良好，無受潮及塵埃多，不受陽光強烈照射的場所 2、試驗臺由專人操作，嚴格執行用電規程和試驗程序，確認試驗電流，電壓等級，嚴防損壞試品及設備，人員的人身3、儀器儀表定期校驗，確保測量準確性

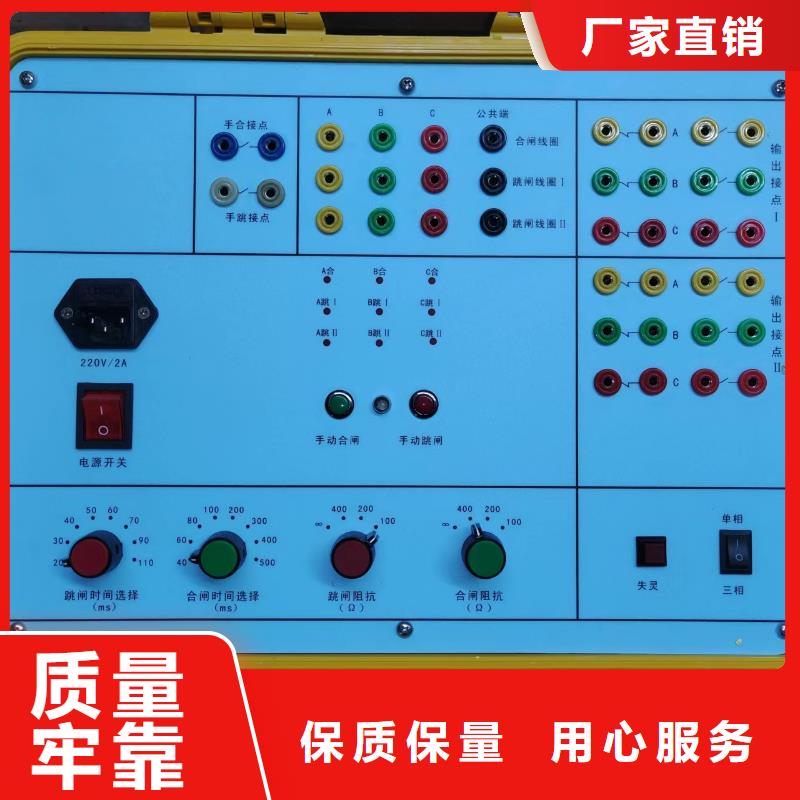

瀘州電器綜合試驗臺首先非常感謝您選擇青島天正華意電氣設備有限公司的產品！我們將為您所購買的TH-II高壓斷路器磨合測試儀提供以下服務：○ 兩年免費質保。注：人為損壞酌情處理?！? 本產品享受終生維修。○ 電話技術支持。 ▲ 在使用本產品之前請您核對您的產品裝箱清單：1、TH-II高壓斷路器磨合測試儀主機 一臺2、電源線 一根3、測試線（一端已焊接好） 一套4、說明書、保修卡、合格證 一套▲ 在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端不能短路。3、合分閘輸出端不能串接電源。4、儀器內置可調電源為直流，當試品為交流時可使用外接電源，運行中請勿接通或斷開外接電源。5、開關狀態輸入和輔助觸點輸入必須接空接點，不能外加電源。6、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器或接觸器。

<瀘州>天正華意電氣設備有限公司 瀘州高壓開關機械特性在線監測系統大量現貨

瀘州電器綜合試驗臺本試驗臺驗收標準按招標文件所列技術標準及要求，及現行、行業、（原）鐵道部有關標準和要求執行。5.我公司負責設計、制造、運輸（至指定地點，含裝卸、搬運就位）、安裝調試（含基礎修改、線路敷設）、驗收交接、易損件的提供、人員培訓、應用軟件和數據庫升級擴充、售后服務等，為交鑰匙工程。報價包含上述內容，含稅，開具增值稅專用發票。地鐵電器元件綜合試驗臺技術方案5 試驗系統原理說明圖1 試驗系統原理框圖由圖1原理框圖看出三相電壓其中一路經調壓器將三相AC380V電源變成0-430V可調電壓，送入升流器變成AC0-100A可調電流源給被試品提供試驗所需電源；另一路三相電壓經變壓器將AC380V電壓變成550V電壓經整流后變成750V直流電壓供給被試直流傳感器、漏電流傳感器、TH-III DC600V在線絕緣檢測裝置、直流開關、直接接觸器提供試驗電源；另提供DC0-150V直流電壓給試驗電壓范圍在（0-150V）范圍內的直流傳感器提供試驗電源；儀表采集被試品的電流，電壓信號與試驗臺標準傳感器比較，取二個傳感器的的值進行比較計算得出線性度：取直流源直流電流信號經漏電流傳感器測試TH--III DC600V在線絕緣檢測裝置動作性。

<瀘州>天正華意電氣設備有限公司
瀘州高壓開關機械特性在線監測系統大量現貨 <瀘州>天正華意電氣設備有限公司

瀘州電器綜合試驗臺測試完成后，給定旋鈕歸零，按下停止按鈕。6.1.4、空開給定測試：1）準備工作：將被測空開連接好，合上空開。2）操作說明：1、根據被測件選擇交流電流檔位。2、確認給定旋鈕歸零后，按下啟動按鈕。3、按下輸出控制按鈕，讓電流輸出給被測件。4、旋轉給定旋鈕，增加電流至額定值，正常空開應在10秒左右脫扣。5、完成后，給定旋鈕歸零，關閉輸出控制按鈕。按下停止按鈕。6.1.5、電流給定測試：1）準備工作：將被測件串聯在電流回路里。2）操作說明：1、根據被測件選擇直流、交流電流檔位。2、確認給定旋鈕歸零后，按下啟動按鈕。3、旋轉給定旋鈕，增加電流至額定值，觀察被測件的動作。4、完成后，給定旋鈕歸零，關閉輸出控制按鈕。按下停止按鈕。6.2、自動測試部分6.2.1、啟動計算機首先將試驗臺右側前面板上的手自動開關旋轉到“自動”的位置后，將電源開關旋轉到“開”位置，這時指示燈亮起，打開試驗臺右下方機柜門按下主機的“微機啟動”按鈕，等待計算機啟動，啟動完畢，系統自動進入測試系統，如圖6-2-1所示：圖 6-2-1本試驗臺自動測試項目按被測件類型分為6種：“普通繼電器”、“時間繼電器”、“過流繼電器”、“熱過載繼電器”

瀘州電器綜合試驗臺如果設置過短，可能會出現斷路器拒分拒合現象。當選擇電保持，做重合閘實驗時儲能時間為每次重合閘的間隔時間。時間設置范圍為0.01s-999.99s，磨合次數設置范圍為0-999999次。 3、選擇磨合方式：按“↑”“↓”選擇“參數設置” 如圖4。，再按“確定” 進入圖5，按“↑”“↓”選擇“磨合方式”，再按“確定”鍵，進入圖7，選擇“合—分”磨合或“重合閘”磨合 。圖8圖94、選擇輸出方式：按“↑”“↓”選擇“輸出方式” 如圖4。再按“確定”鍵，進入圖8電保持為繼電器模式，只有一個合閘線圈，通電合閘斷電分閘。機械保持為常規斷路器模式，合分閘各一個線圈，合閘線圈通電合閘，分閘線圈通電分閘。5、輔助設置： 按“↑”“↓”選擇“輔助設置” 如圖4。再按“確定”鍵，進入圖9，選擇對應的方式檢測常開：當選擇檢測常開時，輔助開關狀態接線應接到常開觸點。當常開觸點故障時系統報警并停止測試，關閉所有輸出。檢測常閉：當選擇檢測常閉時，輔助開關狀態接線應接到常閉觸點。當常閉觸點故障時系統報警并停止測試，關閉所有輸出。都不檢測：當選擇都不檢測時，輔助開關狀態接線可不接，懸空。檢測輔助開關功能失效。圖10 圖116、計數清零：按“↑”“↓”選擇“計數清零” 如圖4。再按“確定”鍵，進入圖10由于磨合次數斷電自動保存，如上次沒有磨合完，磨合次數不為零，如需從零開始磨合，需重新計數清零，當一次磨合結束后系統自動清零。 、開始磨合：開始磨合前，需接好測試線，調整好電壓值，先按“合/分”鍵，看能否正常動作，并觀察顯示屏的狀態是否合開關狀態一致。需要儲能的斷路器，先按“儲能”鍵，保證能正常儲能。按“↑”“↓”選擇“開始磨合” 如圖4。再按“確定”鍵，進入圖11。，確定設置沒有問題，選 “開始”進行磨合，如圖12。需要暫停按“確定”鍵。
