實力雄厚的開關特性測試儀廠家

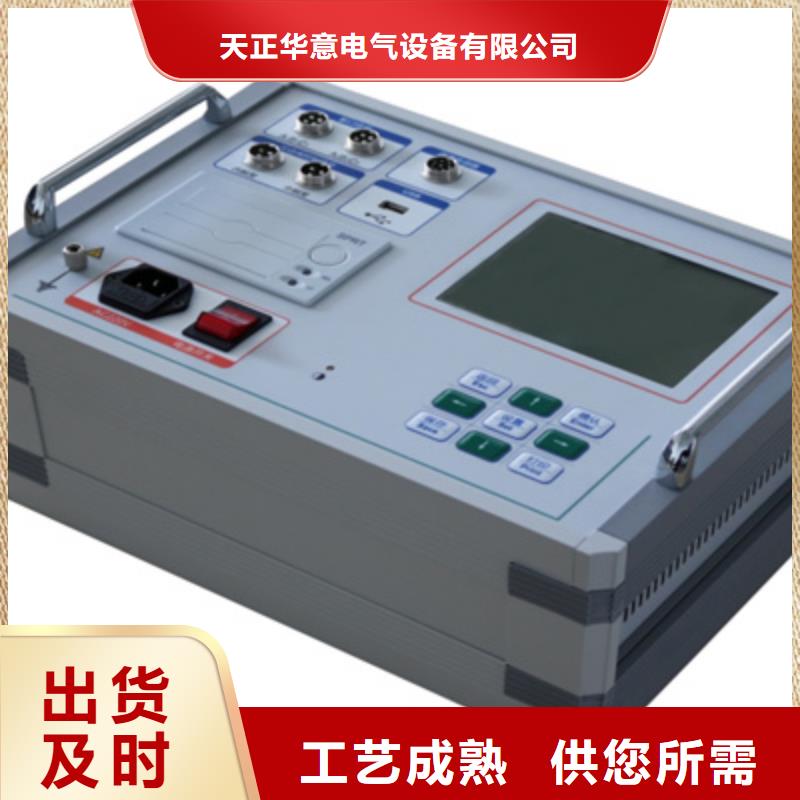

瀘州高壓開關測試儀 主要技術參數：1．時間測量：12路 固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期合閘（分閘）彈跳時間（彈跳次數）測試范圍：0.01ms～20s，分辨率：0.01ms測試范圍：20s～200s，分辨率：0.1ms在200ms以內準確率：(0.1％t±0.1)ms2.合閘電阻測量：3/6路固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期合閘電阻投入時間3. 測量范圍：20～10KΩ分辨率0.1Ω，準確度：3％±1個字4.石墨觸頭測量：3/6路固有分閘（合閘）時間（選配）分閘（合閘）相內不同期分閘（合閘）相間不同期測量電流：10A5．速度測量：剛分（剛合）速度指定時間段（行程段或角度段）平均速度6. 測速范圍：1mm傳感器 0.01～25.00m/s，0.1mm傳感器 0.001～2.50m/s0.5°角度傳感器 1周波/ 0.5°7．行程測量：動觸頭行程（行程）接觸行程（開距）過沖行程或反程（超程）直線傳感器：50mm，分辨率:0.1mm，測量范圍：0-50mm.360線傳感器：360о，分辨率:0.5о測量范圍：5-1000mm.8. 電流顯示：電30A分辨率：0.01A。9.儀器電源 ：AC/DC 220V ± 10％；50Hz ± 2％10.直流電源輸出:DC20～260V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。11.外觸發觸發電壓：AC/DC10-300V，電流≤120A12.隔離開關測量范圍：⑴、電壓輸出：DC10～260V（可調）；⑵、電源輸出時間：0.01-20秒（可設置）；⑶、斷口信號采集時間為200秒；⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數13.主機體積：360×260×170mm14.使用環境： -20℃~＋50℃15.相對濕度：≤90％

瀘州高壓開關測試儀 主要技術參數：時間測量：12路 固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期合閘（分閘）彈跳時間（彈跳次數）測試范圍：0.01ms～20s，分辨率：0.01ms測試范圍：20s～200s，分辨率：0.1ms在200ms以內準確率：(0.1％t±0.1)ms2.合閘電阻測量：3/6路固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期合閘電阻投入時間3. 測量范圍：20～10KΩ分辨率0.1Ω，準確度：3％±1個字4.石墨觸頭測量：3/6（選配）路固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期測量電流：10A5.雙端接地測量：3/6（選配）路固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期6．速度測量：剛分（剛合）速度指定時間段（行程段或角度段）平均速度7. 測速范圍：1mm傳感器 0.01～25.00m/s，0.1mm傳感器 0.001～2.50m/s0.5°角度傳感器 1周波/ 0.5°8．行程測量：動觸頭行程（行程）接觸行程（開距）超行程過沖行程或反程（超程）9.測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。直線傳感器：100mm，測量范圍：0-100mm，分辨率:0.1mm（選配）直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm（選配）直線傳感器：500mm，測量范圍：0-500mm，分辨率:0.1mm（選配）360線傳感器：360о，測量范圍：0-1000mm，分辨率:0.25о。加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。激光傳感器測量范圍：0-300mm，分辨率:0.1mm（選配）10. 電流顯示：電30A分辨率：0.01A。11. 儀器電源 ：AC 220V ± 10％；50Hz ± 2％12. 直流電源輸出:DC6～270V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。 外觸發觸發電壓：AC/DC10-300V，電流≤120A14. 隔離開關測量范圍：⑴、電壓輸出：DC6～270V（可調）；⑵、電源輸出時間：0.01-20秒（可設置）；⑶、斷口信號采集時間為200秒；⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數15.主機體積：360×260×170mm16.使用環境： -20℃~＋50℃17.相對濕度：≤90％四、術語定義：、三相不同期：指開關三相分（合）閘時間之間的及小值差值。、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）

瀘州高壓開關測試儀 石墨開關特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。二、儀器特點：⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、3路石墨。⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。

瀘州高壓開關測試儀儀器特點：⑴、8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供AC/DC15～260V可調電源，電流20A。手調整定分、合閘線圈的動作電壓值。⑷、配備直線傳感器、旋轉傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測6路金屬觸頭斷口、3路主斷口和3路輔助斷口。⑽、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。三、主要技術參數：1．時間測量：6路 固有分閘（合閘）時間分閘（合閘）相內不同期分閘（合閘）相間不同期之差合閘（分閘）彈跳時間（彈跳次數）內觸發測試范圍：0.01ms～20000ms，999ms內分辨率：0.01ms。外觸發測試范圍：0.01ms～200s，999ms內分辨率：0.01ms。在1000ms以內準確率：0.05％±1個字2．速度測量：剛分（剛合）速度指定時間段（行程段或角度段）平均速度3. 測速范圍：1mm傳感器 0.01～25.00m/s，0.1mm傳感器 0.001～2.50m/s360°角度傳感器 1周波/ 0.25°4．行程測量：動觸頭行程（行程）接觸行程（開距）超行程過沖行程或反彈行程5. 測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。360線傳感器：360о，測量范圍：0-1000mm，分辨率:0.25о。6.儀器電源：AC220V ± 10％；50Hz ± 2％7．交直流電源輸出:DC15～260V連續調，DC110V≤30A（短時），DC220V≤ 20A(短時)。

瀘州高壓開關測試儀儀器現場接地時，為什么要先接地線，然后再接斷口線？因為現場試驗時，由于高壓開關（尤其220Kv以上）的斷口對地之間往往有很高的感應電壓，此時電壓量值很大，能量較小，但足以威脅到儀器本身的。儀器內部，斷口信號輸入端到地之間接有泄放回路。所以先接地線，優先接通了泄放回路，此時連接斷口信號線時，即使斷口感應了很高的電壓，也能通過泄放回路泄放到大地，從而保證儀器的斷口通道。㈥、如何判斷儀器端口是否正常？儀器有十二斷口，每一相斷口均可獨立使用。①、在沒接斷口測試線就是分閘狀態，測試界面也會同樣顯示“分”字。如果某斷中的一相出現 “合”字，則表示此斷口有故障，這時要切換到別的斷口進行測試。②、接上斷口測試線，將斷口線的黃、綠、紅和黑（公共）短接，斷口狀態由“分”字變為“合”字，這表示正常。十、石墨開關電源使用方法及注意事項：①、先將主機和附件石墨電源通訊線連接，再連接內觸發、傳感器以及石墨電源開關觸 頭測試線接好。②、斷路器儲能完成，先開儀器主機，再打開石墨電源開關進行測量。③、測量完成請先關斷石墨電源，再看分析結果及打印，因石墨開關電源三相電流一直 輸出，請注意。十一、日常保養1．本儀器是一臺精密貴重設備，使用時請妥善保管，要防止重摔、撞擊。在室外使用時盡可能在遮蔭下操作，以避免液晶光屏長時期在太陽下直曬。2．儀器平時不用時，應儲存在溫度-10～40。C，相對濕度不超過80％，通風、無腐蝕性氣體的室內。潮濕季節，如長時期不用，每月通電一次，每次約0.5小時。
