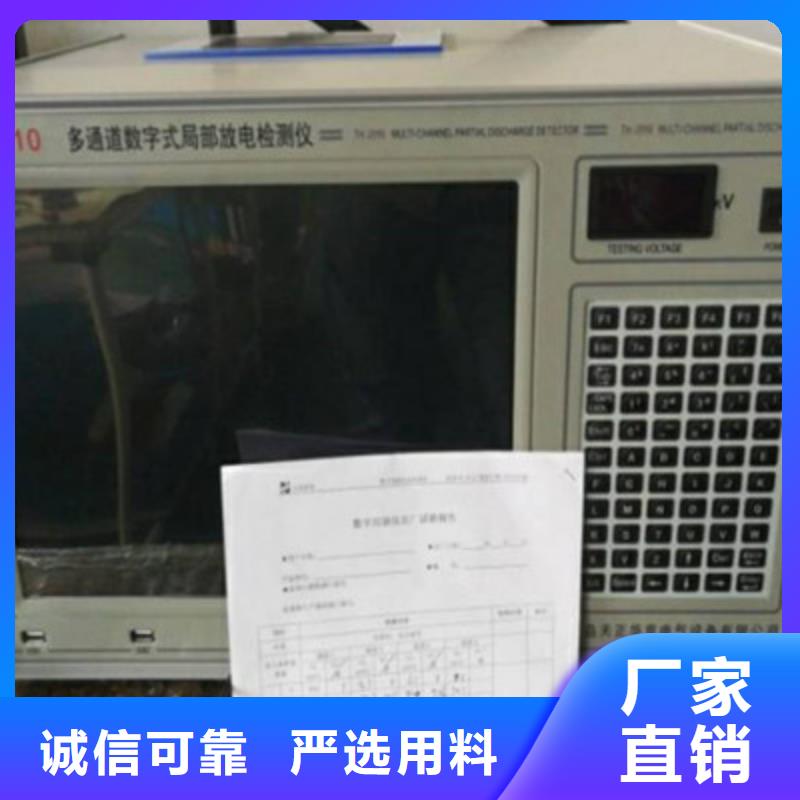

瀘州工頻高壓局放試驗裝置 校正脈沖發生器1、用途與適用范圍JZF—10校正脈沖發生器是一個小型的價廉的電池供電的局部放電校正器，它體積小，重量輕，便于攜帶，同步方便，適合作為大量的現場測試和工廠產品測試的校正脈沖發生器。它可以以三種放電量的注入范圍向試品兩端注入頻率為1.2KHz左右的校正脈沖。適合于國際電工委員會IEC—270所的任何一種試驗電路2、主要規格及技術參數輸出電荷量檔位：5 PC、10 PC、20 PC 、50PC極性：正負交替重復頻率：1.2KHz頻率變化范圍： ＞±100Hz脈沖上升沿時間：　100us注入電容：10PF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）、輸入單元使用說明1、概述：輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗，本輸入單元能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為LCR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。2、檢測靈敏度及輸入單元允許電流值：參照TH-2010多通道局部放電檢測儀3、檢測阻抗的選擇：適當?shù)倪x擇輸入單元可獲得較佳的檢測靈敏度，檢測阻抗的選擇原則是保證LCR檢測回路的諧振頻率F。落在所選擇的放大器頻帶內。簡單粗略的選擇方法是：從輸入單元初級電感兩端上向主回路看過去所具有的電容量（通常為試品電容與耦合電容的串聯值即試品電容與耦合電容的積除以它們的和），使其落在輸入單元銘牌上所標調諧電容范圍的中間值附近，這樣選出的輸入單元就是合適的輸入單元。所謂調諧電容中間值是指兩端電容值乘積的平方根，選擇接近這個值的輸入單元可得到的靈敏度。

瀘州工頻高壓局放試驗裝置 此后，隨著外施電壓U(t)經過峰值Um后減小，外施電壓在氣泡中建立反方向電場，由于氣泡中殘存的內電場電壓方向與外電場方向相反，故外施電壓須經(Us＋Ur))的電壓變化，才能使氣泡上的電壓達到擊穿電壓Vc，(假定正、負方向擊穿電壓Vc相等)，產生一次局部放電。放電很快熄滅，氣泡中電壓瞬時降到殘余電壓Vr(也假定正、負方向相同)。外施電壓繼續下降，當再下降(Us-Ur)時，氣泡電壓就又達到Vc從而又產生一次局部放電。如此重復上述過程，直到外施電壓升到反向蜂值一Um的增量Δ不足以達到(Us-Ur)為止。外施電壓經過一Um峰值后，氣泡上的外電場方向又變?yōu)檎较颍c氣泡殘余電壓方向相反，故外施電壓又須上升(Us＋Ur)產生第—次放電，熄滅后，每經過Us—Ur的電壓上升就產生一次放電，重復前面所介紹的過程。如圖1—2所示。

<瀘州>天正華意電氣設備有限公司 瀘州手持式超聲波局放檢測儀專業供應商

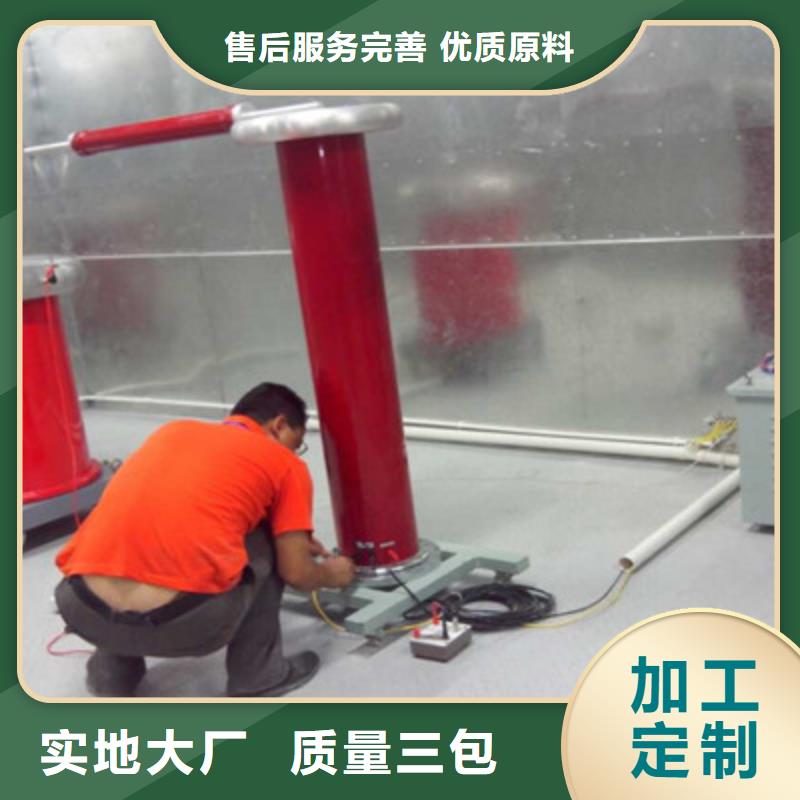

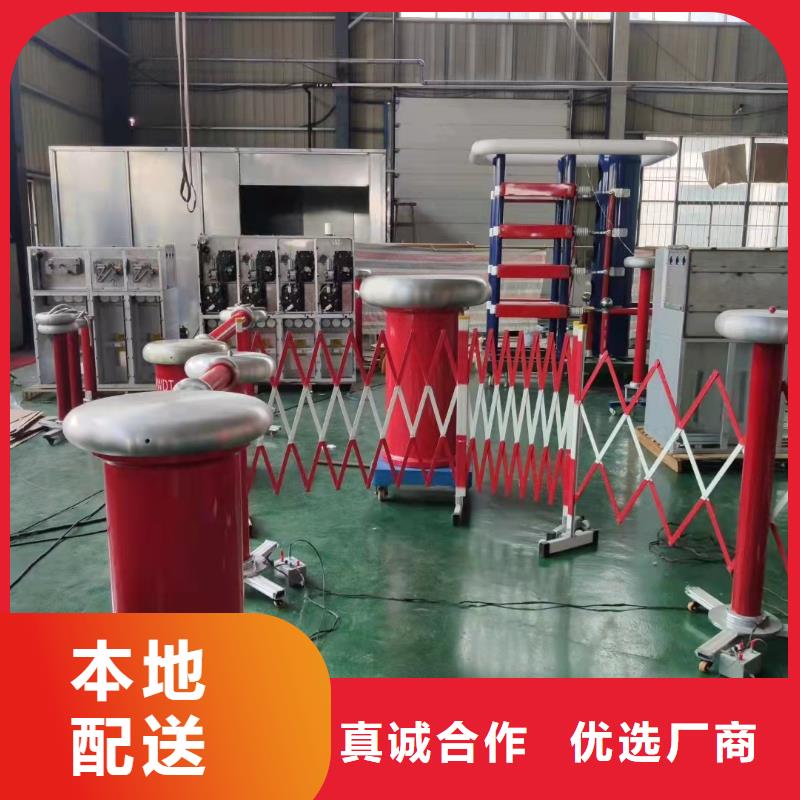

瀘州工頻高壓局放試驗裝置 概述 隨著社會的進步，科學的發展，人類對能源的需求愈來愈大，由于電力在人們生活當中是不可缺少的一份重要的資源，從而促進電力工業的迅猛發展。隨著網絡電壓的提高和新的生產工藝、技術對性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命，現對一些設備提出了局部放電試驗的要求。為了適應不同的電壓等級，不同容量的電力設備進行工頻電壓試驗，我廠制造各種規格的工頻無局部放電試驗變壓器及其成套裝置，用戶根據需求自行選擇。從結構型式上分可分為：單相鐵殼式、單相鐵殼串級式、單相絕緣筒外殼式和單相絕緣筒外殼串級式四種。單相鐵殼式一般適用于電壓容量較低且便于攜帶或電壓容量較大固定式，但對局部放電量要求較低的場合；單相絕緣筒式一般適用于對局部放電量要求較高；電壓不太高，且比較固定使用的場合，單相絕緣筒式、串級式，主要適用于對局部放電要求較高、電壓高、容量大或電壓容量大便于攜帶的場合，以上四種型號供用戶根據不同要求自行選擇。二、產品型號編制說明本型號編制參照J(rèn)B/T.3837《變壓器類產品型號編制方法》三、使用貯存條件1．海拔高度不超過2000米2．周圍空氣溫度-5℃＋40℃，空氣相對濕度不大于85％（＋20％），從一個環境換到另一個環境，溫差不得大于15％。3．無導電塵埃存在。4．無火災及爆炸危險品。5．不含有腐蝕金屬和絕緣的氣體存在。6．無劇烈振動和碰撞的場所。7．地面水平面不超過3度。8．電源電壓波形為正弦波，波形畸變率小于1％，頻率為50Hz，電源側應不遭受來自外部的大氣過電壓。

<瀘州>天正華意電氣設備有限公司 瀘州手持式超聲波局放檢測儀專業供應商

瀘州工頻高壓局放試驗裝置 將手動/自動選擇開關24向右置于自動位置。（17）用鑰匙打開，帶鎖開關22，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。c. 當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。（20）按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作（13）。C、試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論

<瀘州>天正華意電氣設備有限公司 瀘州手持式超聲波局放檢測儀專業供應商

瀘州工頻高壓局放試驗裝置 工頻/三倍頻試驗控制部分 該控制部分既可實現工頻試驗也可實現三倍頻試驗。通過旋鈕切換接觸器，改變試驗回路，完成實驗，互鎖控制，互不影響。控制臺設有控制、測量和保護系統。通過操作指令完成對試品在規定條件下的全部試驗程序，并且測量試品的電壓、電流或其它參數，耐壓延時可在0-99hr時間間隔范圍內調節。控制臺面板安裝電流、電壓指示儀表，可以顯示輸入電壓、輸入電流，輸出電壓、輸出電流等。（二）校正脈沖發生器型號：JZF-10輸出電荷量檔位：5 pC、10 pC、20 pC 、50pC極性：正負交替重復頻率：1.2kHz頻率變化范圍：＞±100Hz脈沖上升沿時間：100uS注入電容：10pF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50pC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）輸入單元（檢測阻抗）型號：3＃輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗。本輸入單元從1號~12號，及7R，能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為LCR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。
