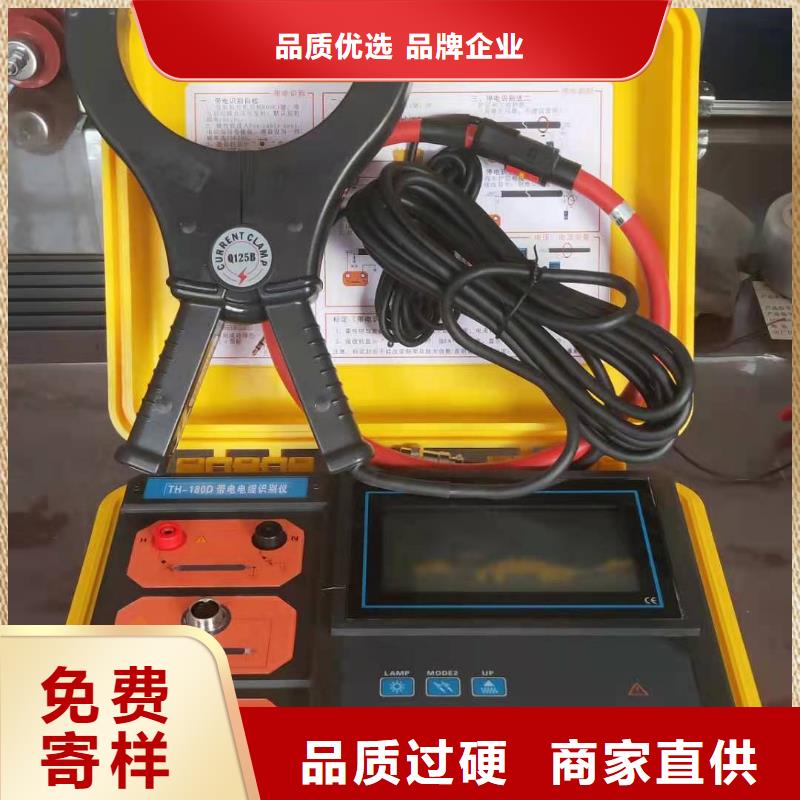

瀘州電纜故障探測儀 設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:

瀘州電纜故障探測儀 儀器的操作使用步驟：由于本儀器主要在高壓環境中工作，在現場使用此儀器檢測電纜故障前，應詳細閱讀本使用說明書中的有關儀器測試原理、接線方式和使用注意事項。以免發生人身事故和損壞儀器設備。1．用低壓脈沖法測試電纜的低阻接地、短路、斷路故障A．此時不用多次脈沖控制器。直接在電纜故障測試儀的輸入輸出接口接出一根夾子線。將夾子線的紅夾子夾在故障電纜故障相芯線上，黑夾子夾在電纜的外皮地線上。B．啟動儀器電源開關，屏幕工作以后，觸摸屏幕任意地方進入設置界面。此時儀器默認的狀態是“低壓脈沖法”。應根據現場被測電纜種類、長度和初步判斷的故障性質選擇使用方法。設置在“低壓脈沖法”時，在此界面還可以進行波速測量和打開歷史文件查閱以前的測試結果。C. 完成設備參數設置后，點擊“采樣”鍵，儀器自動發出測試脈沖。此界面將顯示電纜的開路（全長）波形或低阻接地（短路）故障波形。若波形不好操作者應調節“中值”和“幅度”，并觀察采到的回波，直到操作者認為回波的幅度和位置適合分析定位為止。D．波形定位讀距離。低壓脈沖判距比較容易，只要將游標分別定位到發射波及反射波的起點即可。圖五 低壓脈沖法測試的開路全長波形界面E．“保存”很多時候，需要將測試結果保留或留作對比用，就要利用儀器中的“保存”功能，將此次測得的波形保存在儀器的數據庫中。如果測試人員認為有必要保存此次測試結果，可點擊“保存”鍵，根據子菜單提示操作即可。2．用沖擊高壓閃絡法測試電纜的高阻泄漏故障（包括高阻閃絡性故障）本儀器可用沖擊高壓閃絡法測試電纜的高阻泄漏故障。沖擊高壓閃絡法測試電纜的高阻泄漏故障是目前在國內流行的傳統檢測方法。

瀘州電纜故障探測儀 采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。五、儀器操作面板及界面說明1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。2.工作界面介紹采樣方式 按“ ”鍵，彈出采樣方式選擇子菜單。子菜單中包括：“低壓脈沖”、“閃絡方法”、“三次脈沖”、“八次脈沖”和“速度測量”。儀器開機默認“低壓脈沖”，根據測試需要，可選擇相應的采樣方式，再按“采樣方式”鍵退出（三次脈沖和八次脈沖為擴展測試方法）。脈寬按“”鍵，彈出脈沖寬度選擇子菜單。子菜單中包括7個選項，分別為：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根據測試距離選擇合適的脈寬，按對應的子菜單鍵可以對脈沖寬度進行選擇，儀器開機默認0.2μs，再按“脈寬”鍵退出此項功能。注意：在高壓閃絡法測試中此項不做選擇。

瀘州電纜故障探測儀 設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:

瀘州電纜故障探測儀 電纜類型不同介質的電纜中電波傳播速度不同，因此在測試故障之前必須選定介質類型，以確定電波傳播速度。按電纜類型鍵，屏幕出現電纜類型選擇對話筐，有油浸紙型、不滴油型、交聯乙烯、聚氯乙烯和未知類型5個選項，儀器初始值為油浸紙型，可根據需要按對應的電纜類型鍵。若被測電纜不屬于四種已知類型，則應按“未知類型鍵”，彈出對話框，調整波速數值，達到選定值后按“OK”鍵。再按“電纜類型鍵”退出此項功能。波形速度300m/us?讀數精度根據測量需要選取合適的檔位。共分為8米/4米/2米/1米的測量精度，儀器初始值為2米。再按“讀數精度”退出此項功能。?波形縮放由于波形數據量很大，每次采樣后屏幕上顯示的是局部的波形。為了觀察波形細節，必須將波形縮放。按“波形縮放鍵”進入縮放功能，儀器提供3種壓縮比例，分別為1、1/2、1/3，通過“左鍵《 或 右鍵 》”可對波形進行3種比例的循環壓縮。通過屏幕右下角可以觀察到壓縮比例。再按“波形縮放鍵”，退出此功能。?滾屏顯示波形擴展后需要分成多段顯示，儀器自動顯示段。若需要觀測后續各段波形，應執行“滾屏”功能。按“滾屏顯示鍵”，通過“左鍵《 或 右鍵 》”可對波形進行左右移動。再按“滾屏顯示鍵”，退出此功能。?保存波形將屏幕上的顯示內容存儲于儀器中，可以存儲20幅波形。?調出波形在屏幕上重現存儲的波形。?電纜全長在“采樣方法”子菜單中若執行“速度測量”，則菜單中的電纜類型變為電纜全長。按“全長鍵”，屏幕上彈出“電纜長度”輸入對話筐，初始值為“0”米。輸入電纜長度值后，按“OK鍵”。?延時設置觸發時間，此功能一般不用。?定位用于確定測量的起點。執行“定位”鍵后，游標當前所處的位置即被確定為測試起點。通過 “左鍵《 或 右鍵 》”可對游標進行左右移動。?自動判距⒀按“自動判距鍵”，游標進行自動定位，顯示屏左上方自動顯示故障距離。?左鍵/右鍵(加/減)⑿ ⒁移動游標定位用時，每按“左鍵《 或 右鍵 》”一次，定位游標尺左/右移一個單位點（像素）；當連續按游標左/右鍵時，游標移動的速度加快，一次移動八個單位點。波形縮放、滾屏顯示、波形移位進行選擇時，按左鍵《 或 右鍵 》(加/減)。?采樣鍵⒂當儀器處于低壓脈沖法測量時，按下采樣鍵后，屏幕的波形顯示區能馬上顯示出發射脈沖和回波脈沖。紅色波形為局部波形，藍色波形為全局波形。當儀器處于高壓閃絡法測量時，按下采樣鍵后，當有外部觸發后，屏幕將顯示高壓閃絡波，紅色波形為局部波形，藍色波形為全局波形。

瀘州電纜故障探測儀 實際應用。 調節路徑增益，使電磁波信號在10格左右，沿著電線方向走，如果偏離了電線，電磁波信號會減弱，那么就要往左或右移。2，每50厘米插入測一次信號強度，剛開始調節定點增益，使信號強度約為10，如果調不到10，就將定點增益調到。3，往前走，當信號變得很大時，信號強度在14左右，就說明接近故障點了，在2米范圍來回查，每次前進10厘米，直到找到信號強度弱（4左右），在叉子中心點，畫一條垂直于叉子的線，然后在此處前后1米范圍找信號強度弱點（4左右），那么該處就是故障點了，故障誤差不超過10厘米。水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于20mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。注：此儀器要求水內冷發電機接地裝置必須解開，否則無法使用！一、主要特點1．采用32位微控制器控制，全中文操作界面，操作方便。2．自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3．輸出電流大，5000V下輸出大于20mA。4．高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。5．抗干擾能力強，能滿足超高壓變電站現場操作。6．測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度： ±10％測量范圍： 0.1M～100GΩ試驗電壓： 5000V 短路電流： ＞20mA測量時間： 1分鐘～10分鐘（與測量方式有關）電 源： 180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境： 溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

瀘州電纜故障探測儀 4、若故障電纜位于電纜溝的排架上，且是封閉性故障（即電纜外皮未破，沖擊放電時，故障點的閃絡僅在芯線與外皮之間，外面看不到火花）。沖擊放電時，在電纜本體上有長距離的較強振動，用聲測法和同步定點法都無法確定振動的位置。此時的常規定點儀將完全失效，而數顯同步定點儀便可發揮其特長了。只要將探頭放置在具有強烈振動電纜本體上，數顯屏將會在沖擊閃絡的同時記錄下探頭距故障點的距離，操作者便可很快根據距離指示數，將探頭放置在故障點附近，尋找數顯屏小讀數所對應的位置，此位置便是的故障點。注意，有時會出現沖閃時電纜全線都有微小振動的現象，各處強度幾乎一樣，只是接頭處可能聲音稍大些。這是對電纜進行沖擊放電時電纜出現的“電動機”效應，千萬不要被此聲音迷惑。故障點的振動聲很大，與全線“電動機”效應振動的微小振動聲音有明顯差別。可以不必理會此種微小振動，徑直去找明顯的較大的振動波（故障點發出的）。

瀘州電纜故障探測儀在實際的電纜故障定位現場，情況往往非常復雜。有以下幾點應注意：1、若現場環境噪聲很大（如車輛流量大的公路旁、走的人多的街道或在工地附近等）。閃絡沖擊放電時，除故障點傳來的振動波外，還有汽車引擎聲、喇叭聲、腳步聲、說話聲、機器轟鳴聲……。這些噪聲將嚴重地影響定點儀穩定性，使得讀數似乎雜亂無章。其實，還是有其規律性的，仔細觀察讀數便可發現，計數屏的讀數總有一個相對穩定的讀數，無論噪聲干擾如何變化，只要噪聲不是連續的，此讀數的出現率非常高。此讀數即是故障點的距離。對計數屏上經常出現的無規律小讀數，不必理會。隨著探頭接近故障點，其讀數會逐漸減小。當穩定的讀數變到小時，此處即為故障點位置。2、如果定點現場有連續的較大噪聲，如電動機、鼓風機、排風扇、發電機、真空泵等發出的聲音 ，將會導致數顯失效，無論探頭放置何處，數顯屏總是出現零點幾米（甚至0.1米）小數值。此時只能利用定點儀的聲、電同步探測功能聽測與數字屏刷新計數同步的地震波，用人的判斷力去區分環境干擾噪聲，以振動波的點去確定故障位置，不必去關心數顯屏的讀數。3、定位現場的電纜故障點位于埋地穿管之中。沖擊放電時，在穿管的兩個端口處聲音，而在管子中央部位可能聽不到聲音，便有可能出現兩管口有固定讀數，而在其余地方（如管子中央部位或遠離管口）僅顯示滿亮99.9米，此時便可根據兩個穩定讀數點的數值變化規律判斷管中故障位置。只要挖出穿管，便可以用探頭在管子上實施定位。此時的誤差一般不會超過10㎝。

瀘州電纜故障探測儀 4、若故障電纜位于電纜溝的排架上，且是封閉性故障（即電纜外皮未破，沖擊放電時，故障點的閃絡僅在芯線與外皮之間，外面看不到火花）。沖擊放電時，在電纜本體上有長距離的較強振動，用聲測法和同步定點法都無法確定振動的位置。此時的常規定點儀將完全失效，而數顯同步定點儀便可發揮其特長了。只要將探頭放置在具有強烈振動電纜本體上，數顯屏將會在沖擊閃絡的同時記錄下探頭距故障點的距離，操作者便可很快根據距離指示數，將探頭放置在故障點附近，尋找數顯屏小讀數所對應的位置，此位置便是的故障點。注意，有時會出現沖閃時電纜全線都有微小振動的現象，各處強度幾乎一樣，只是接頭處可能聲音稍大些。這是對電纜進行沖擊放電時電纜出現的“電動機”效應，千萬不要被此聲音迷惑。故障點的振動聲很大，與全線“電動機”效應振動的微小振動聲音有明顯差別。可以不必理會此種微小振動，徑直去找明顯的較大的振動波（故障點發出的）。

瀘州電纜故障探測儀 參數配置要求： 參數名稱 項目需求值或表述 投標方響應值 脈沖輸出電壓 0—30kv，連續可調。 能量 ≥900J＠30kV。 外觀設計 一體化設計，將高壓電容、放電間隙、直流升壓集成于一體，放置在主機內。 輸出模式 脈沖、直流。 高壓脈沖間隔 無須調整，LP30/2自動調節放電間隔。 絕緣測試 0—30kv，連續可調。 高壓預定位 0—30kv，連續可調。 輸出電壓極性 負極性。 允許沖擊電壓 ≤2500J。 高壓輸出線 乙丙橡膠柔性電纜，絕緣耐壓≥60kV。 電源 外接：220V 50Hz 2kVA 內置：2000kVA，連續使用8小時。 尺寸（mm） 50 x 30.5 x 45.7 。 重量（kg） 不大于35。 脈沖輸出電壓 0——30kV，連續可調。 燒弧功率 ≥300。 燒弧電流 ≤100mA。 性 具備F-Ω 保護裝置、溫度監測、高壓急停按鍵、帶自動放電模塊。 量程 0m-100km。 脈沖寬度 20 ns~10 μs。 脈沖幅值 10~60。 小分辨率 0.01 m。 采樣頻率 ≥200。 增益 - 37~＋37 dB。 抗衰減調節 0~22 dB。 波速度 50~300m/μs。 動態量程 ＞ 80 dB。 輸出特性阻抗 50Ω。 阻抗自動匹配 8 Ω~500 Ω連續可調。 脈沖模式 低壓脈沖法、二次脈沖法、脈沖電流法、直閃衰減法。 輸入高壓保護 ＞ 400 V交流時自動保護。 液晶顯示器 7”彩色TFT480＊800 屏幕亮度800 cd/m2 可觸摸陽光屏。 內存容量 ≥32G。 電源 內置充電電池；110 … 240 V交流 50Hz 30 VA；12V外置蓄電池。 環境溫度 操作 -20 °C ... ＋50 °C / 存儲 -30 °C ... ＋60 °C。 動態量程 磁通道〉110dB；聲通道〉110dB。 頻率范圍 100---1500Hz。 濾波量程 關閉濾波 100---1500Hz。 低通 100---400Hz。 帶通 400--800Hz。 高通 800---1500Hz。 觸發 聲學全自動觸發；磁場全自動觸發。 噪音抑制模式 T18自適應降噪模式、強降噪模式、無降噪模式。 啞音調節: 全自動靠近式啞音。 手柄長度: 450---750mm

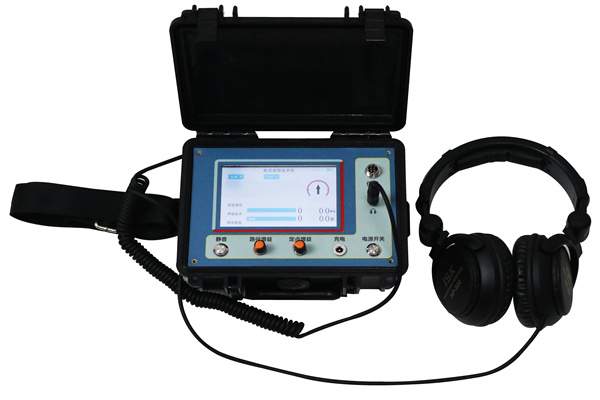

瀘州電纜故障探測儀 注意事項1、在有條件的情況下，一般應用測距主機粗測出電纜故障距離，再測定電纜埋設路徑方向，然后才用此儀器實施定點。按此流程將確保快速準確故障定位，不可在路徑不明的情況下實施定點。2．在無測距主機粗測故障距離的情況下，應先用本儀器測定路徑后再實施定點。3．探頭及主機屬精密儀器，絕不可跌落和碰撞。4．不要輕易拆卸探頭及儀器，以防人為損壞。八、聲磁同步定點儀的操作技巧任何一種儀器設備，在充分了解性能、特點后，方能事半功倍地發揮其功能。該定點儀盡管操作極其簡單方便，但在使用時也得根據現場特點，巧妙地使用，才能充分發揮其優勢。從使用說明書中介紹的原理知道，此定點儀靠儀器中的電磁傳感器接收到故障電纜在沖擊放電時產生的輻射電磁波后開始計數，而在拾音傳感器接收到故障點放電時產生的地震波后停止計數。電磁波與聲音震動波之間的時間差乘以地下聲波傳播的速度，便是探頭至故障點的直線距離（即數字屏顯示的數值）。也就是說，只有在沖擊閃絡之后，探頭測聽到故障點傳來的地震波使計數器停止計數后，所顯示的數值才是有效而可信賴的。

瀘州電纜故障探測儀 低壓脈沖法測試電纜長度（全長 接線：先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。3、波速測量儀器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：1）選一條已知長度的電纜，是100米以上，越長測量結果越準確。2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。4、沖擊閃絡法測試電纜的高阻故障距離1）接線： 首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。如下圖示：2）開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器采樣刷新一次，同時可調節中值、幅度旋鈕配合采樣，直到波形適合分析為止。再次點觸采樣鍵，此時采樣鍵回復原色儀器停止采樣。4）判讀：按照閃絡波的分析判讀方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。

瀘州電纜故障探測儀按此鍵可在屏幕上顯示上次存儲的內容，以便分析與計算。“比較”鍵：按此鍵可將當前采樣的的波形和存儲在電腦內存內的波形同時顯示在屏幕上，用戶可對這兩幅波形進行比較分析。“平移”鍵：按此鍵進入圖形左右移動功能，點“左移”“右移”鍵可將屏幕上顯示的兩個波形的起點對齊，以便計算距離。三、故障測試方法 故障測試一般分以下幾個步驟：首先摸清故障電纜的基本情況：用搖表及萬用表測量故障電纜的絕緣電阻，并用低壓脈沖測量電纜的全長、是否有斷線、短路等。第二、根據故障的具體情況確定合適的測試方式，測量電纜故障距離。一般我們把斷線故障和直流電阻值在100Ω以下的電纜故障稱為低阻（開路）故障，采用低壓脈沖法測試，其它的故障采用沖閃法或直閃法。第三、探測故障點附近電纜埋設的路徑及深度。確定故障點的準確位置。測試前將電纜始端和終端頭的所有連線斷開。測試系統的面板上有“輸入振幅”和“位移”兩個旋紐，分別用來調整下次采樣的輸入信號幅度和波形的上下位置。１、低壓脈沖方式低壓脈沖用于測試電纜中電波傳播的速度、電纜全長、低阻故障和開路故障。儀器連接如右圖。將測試儀的輸入線分別加到故障電纜的地線和故障相。根據故障的具體情況，也可以把輸入線加在兩個相線上測試。●測速度對于有些電纜，電波傳播的速度未知，必須通過測試來確定。我們只要知道電纜的全長，就可以通過測試計算出該電纜中電波傳播的速度。在“測試方法”菜單選擇“測速度”，根據電纜的長度選擇“0.2μS”或“2μS”，一般500 m以下用0.2μS。鍵入電纜全長后按“采樣”鍵，配合調整“位移”和“幅度”旋紐，使信號的幅度和基線處于便于觀察的位置。移動游標至低壓脈沖的下降沿后按“定位”，再移動游標至反射信號的前沿，屏幕上即可顯示此種電纜中電波的傳播速度。如果發射和接收的波形離的太近，可按“擴展”鍵將波形擴展后再計算。
