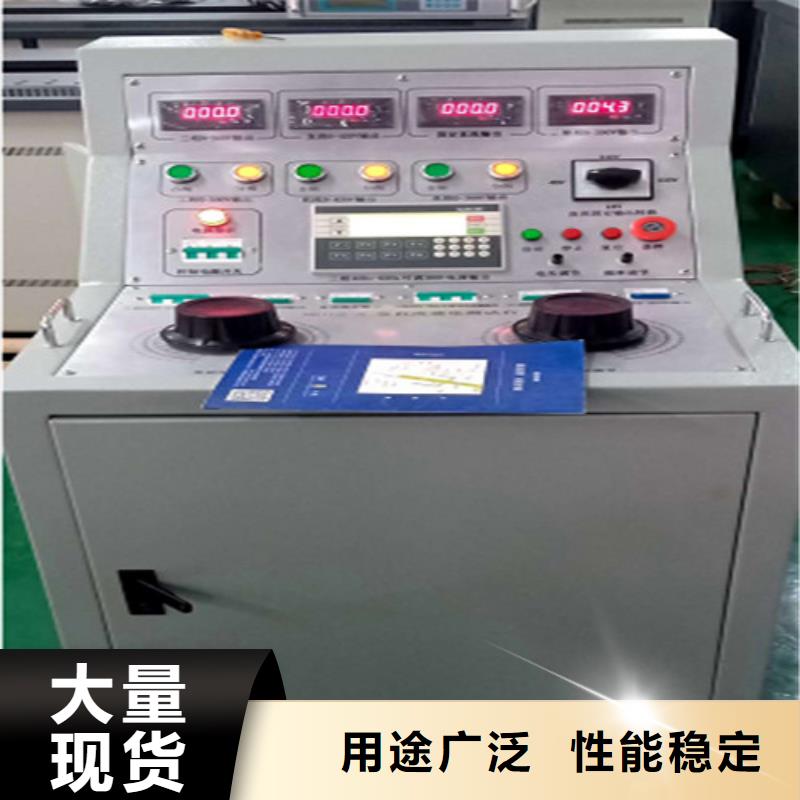

江西南昌高低壓開關柜通電試驗臺如果顯示的分斷時間不是希望的時間值，則使用鍵盤，設定希 望的分斷時間。按 -“數字鍵” ，若需更改設置則按 。6.設置相位。按 鍵，相位值在 0°和 180°兩個值之間切換，使校準裝 置的相位值與被校準漏電開關測試儀的相位值相等。校準時，可只對 1×30mA檔，進行相位為 180°的分斷時間校準，其余檔可只做相位為 0°的分斷時間校 準。7.按 鍵開始校準，校準裝置顯示“測試中…”，有的被校漏電開關測試 儀的屏幕上會有一個插頭一樣的圖標閃爍，此時按被校漏電開關測試儀的 Test（測試鍵），儀器開始測量，如需退出按 鍵。8 測量完成后，被校漏電開關測試儀顯示分斷時間值，校準裝置顯示被校漏 電開關測試儀實際的剩余動作電流值和分斷時間。注意：因漏電開關測試儀的 0.5×I△n 檔為剩余不動作電流值，故 0.5×I△n 檔只用校準其動作電流值，不用校 準其分斷時間，校準裝置可任意設置分斷時間，但漏電開關測試儀將不動作，不 顯示分斷時間，校準裝置一直顯示“測試中…”，并在上部顯示測得的動作電流值，退出測量，按 鍵即可。警告：為了避免觸電，在連接到 L 和 N 端子之前，請確保 LD-300 處于待機 狀態。在 RCD 跳閘電流校準過程中，L 和 N 端子上存在致命的電壓。

江西南昌高低壓開關柜通電試驗臺因而造成直流系統投運后，現場檢修維護人員因不具備相應的測試手段和工具，無法檢驗直流保護電器的安秒特性是否滿足要求。根據直流保護電器安秒特性測試的現實狀況，本公司推出了一種適合變電站現場使用、便于攜帶、自動化程度高的直流斷路器安秒特性測試系統，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的可靠運行。TH-1000 A直流斷路器安秒特性測試系統適用于額定電流1A～1000A直流斷路器的安秒特性測試，并可用于6A～150A直流熔斷器的安秒特性測試。二、產品特點1.儀器既可以單獨使用，也可以與PC機聯機使用2.320×240液晶顯示器、高速熱敏打印機，人機對話全鍵盤操作方式，智能化工作全過程3.采用電力電子控制技術產生大電流輸出，輸出電流響應速度快、精度高、連續可調4.多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片5.具有掉電存儲功能，可以存200組試驗數據6.自動保存設置數據，掉電后開機后顯示上一次的設置數據7.任選安秒動作試驗方式和通流不動作試驗方式8.聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。9.儀器帶有過熱、過流、過壓保護保護功能10.儀器抗干擾能力強，電磁兼容性能強

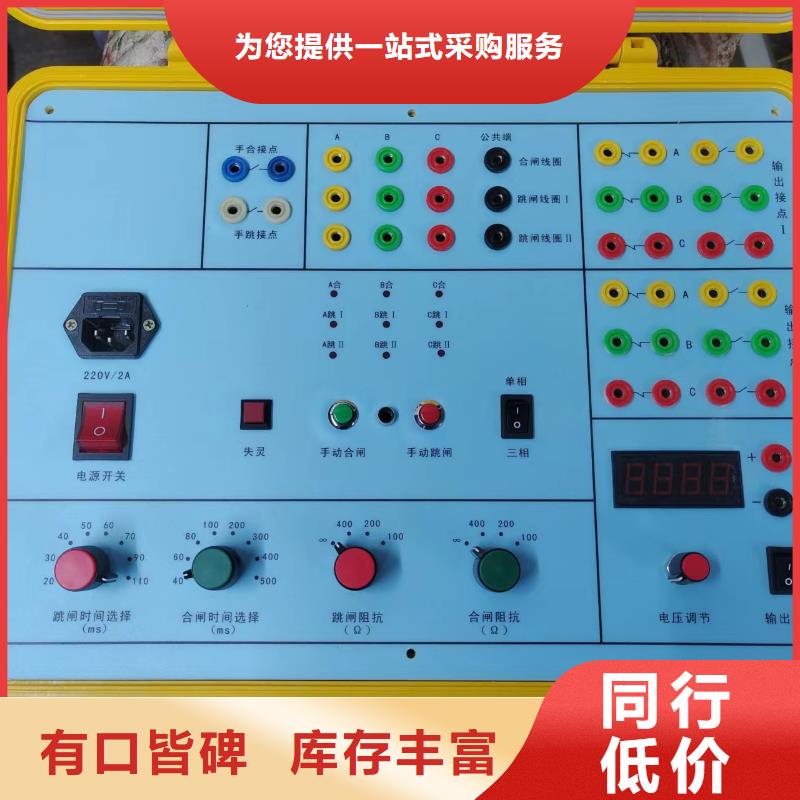

江西南昌高低壓開關柜通電試驗臺 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。（10）合閘電流選擇開關：同跳閘電流按鍵。（11）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。（12）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態。可用于接通輔助設備電路。（13）相關功能鍵：①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。②手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗模擬斷路器內部跳合閘回路是否正常。③跳A、跳B、跳C：分相進行模擬斷路器的手動跳閘。④合A、合B、合C：分相進行模擬斷路器的手動合閘。（14）指示燈：①電源指示燈(紅色)模擬斷路器上電后，電源指示燈亮，說明系統電源正常②運行指示燈(綠色)模擬斷路器上電后，運行指示燈亮。
