玉林局部放電檢測儀 在了解了局部放電的基本理論之后，在本章我們的重點轉向?qū)嶋H操作，我們先介紹局部放電測試中常用的三種接法，隨后我們再介紹整個系統的接線電路，我們再分別介紹幾種典型的試品的試驗線路。局部放電測試電路的三種基本接法及優缺點。并聯法 串聯法 平衡法（1）標準試驗電路，又稱并聯法。適合于必須接地的試品。其缺點是高壓引線對地雜散電容并聯在 CX上，會降低測試靈敏度。（2）接法的串聯法，其要求試品低壓端對地浮置。其優點是變壓器入口電容、高壓線對地雜散電容與耦合電容CK并聯，有利于提高試驗靈敏度。缺點是試樣損壞時會損壞輸入單元。（3）平衡法試驗電路：要求兩個試品相接近，至少電容量為同一數量級其優點是外干擾強烈的情況下，可取得較好抑制干擾的效果，并可變壓器雜散電容的影響，而且可做大電容試驗。缺點是須要兩個相似的試品，且當產生放電時，需設法判別是哪個試品放電。值得提出的是：由于現場試驗條件的限制（找到兩個相似的試品且要保證一個試品無放電不太容易），所以在現場平衡法比較難實現，另外，由于采用串聯法時，如果試品擊穿，將會對設備造成比較大的損害，所以出于對設備保護的想法，在現場試驗時一般采用并聯法。二、采用并聯法的整個系統的接線原理圖。該系統采用脈沖電流法檢測高壓試品的局部放電量，由控制臺控制調壓器和變壓器在試品的高壓端產生測試局放所需的預加電壓和測試電壓，通過無局放藕合電容器和檢測阻抗將局部放電信號取出并送至局部放電檢測儀顯示并判斷和測量。系統中的高壓電阻為了防止在測試過程中試品擊穿而損壞其他設備，兩個電源濾波器是將電源的干擾和整個測試系統分開，降低整個測試系統的背景干擾。

玉林局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

玉林局部放電檢測儀局部放電的定義及產生原因在電場作用下，絕緣系統中只有部分區域發生放電，但尚未擊穿，（即在施加電壓的導體之間沒有擊穿）。這種現象稱之為局部放電。局部放電可能發生在導體邊上，也可能發生在絕緣體的表面上和內部，發生在表面的稱為表面局部放電。發生在內部的稱為內部局部放電。而對于被氣體包圍的導體附近發生的局部放電，稱之為電暈。由此 總結一下局部放電的定義，指部分的橋接導體間絕緣的一種電氣放電，局部放電產生原因主要有以下幾種：1、電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡，在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示；其中Cc是模擬介質中產生放電間隙(如氣泡)的電容；Cb代表與Cc串聯部分介質的合成電容；Ca表示其余部分介質的電容。(a) 實際介質 模擬電路I——介質有缺陷(氣泡)的部份(虛線表示)II——介質無缺陷部份圖1—1 表示具有內部放電的模擬電路圖1—1中以并聯有—對火花間隙的電容Cc來模擬產生局部放電的內部氣泡。圖1—2表示了在交流電壓下局部放電的發生過程。

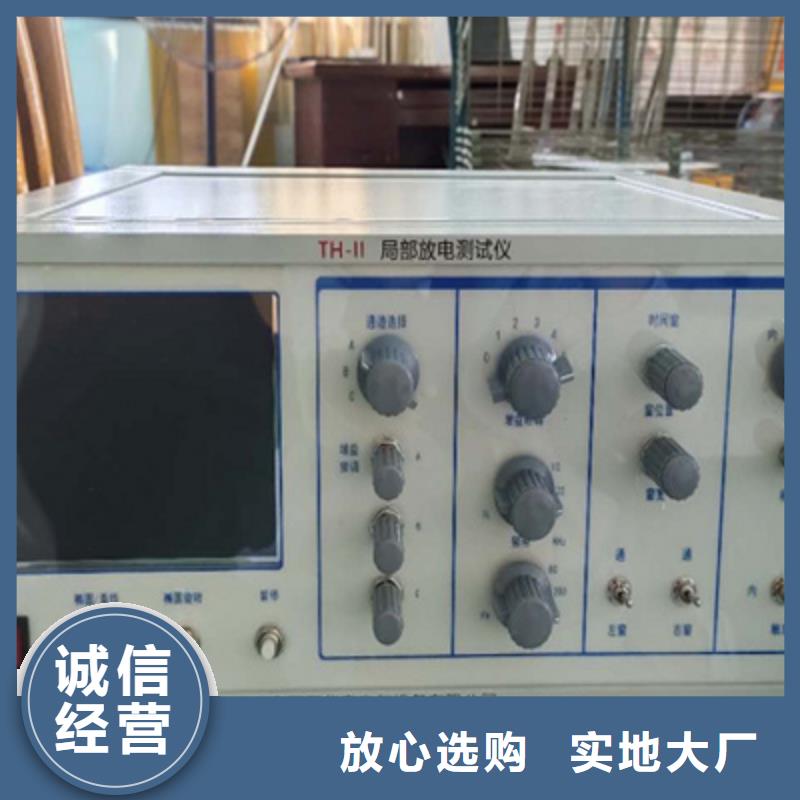

玉林局部放電檢測儀多通道局部放電測量使用說明多通道局部放電測量是為用戶同時進行多路局部放電試驗而設計的功能，如干變感應局放試驗需三路同時進行局放試驗、油變感應局放試驗需三路或者六路等。它提供給了需要進行多路試驗的用戶一個簡單實用的解決方案，用戶可以同時進行多路試驗而無須購買幾臺局放儀。它采用無源衰減的方法，頻率帶寬達100MHz以上，放電波形失真極小。試驗使用方法：按下圖連接試驗回路，首先以通道A作為增益基準進行校正，將“通道選擇”波段開關選擇在通道A，通道A高壓端注入校正脈沖。如50PC，調整局放儀增益粗調和增益“細調（A）”，使局放儀指示值顯示為50PC，通道A校正完畢（注意：局放儀增益細調保持不便）；通道B校正，將“通道選擇”波段開關選擇在通道B，在通道B高壓端注入校正脈沖50PC ，注意，不可調整局放儀增益細調（A），調整“細調（B）”增益旋鈕使局放儀指示值顯示為50PC，通道B校正完畢。以后通道應按照通道B的校正方法，選擇相應的通道檔位和相應細調進行校正。

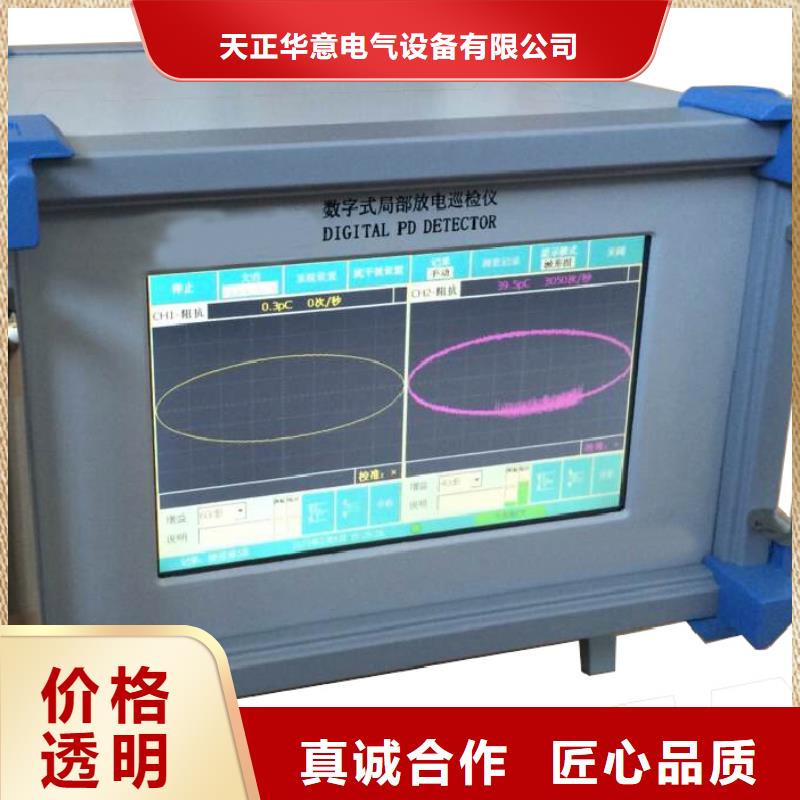

玉林局部放電檢測儀技術指標4.1、系統主要性能技術指標獨立、同步、4通道4采樣頻率 40MHz4.1.3、數據分辨率12bit，直流精度0.2％4.1.4、可測試品的電容量范圍6PF~250μF、檢測靈敏度允許電流（見表一）：表一、檢測靈敏度及輸入單元允許電流值。輸入單元序號調諧電容范圍靈敏度（PC）（不平衡電路）允許電流有效值不平衡電路顯示工作方式4.1.6.1、顯示方法：橢圓正弦直線工作方式：分連續、單次、3D 顯示工作方式。4.1.6.3、觸發同步方式：分內外觸發方式，內觸發為儀器電源同步觸發，頻率50；外觸發為同步試驗電源工作頻率，10~1000Hz內任意頻率。4.1.6.4、外觸發同步信號輸入電壓：5~100V，輸入功率20dB。4.1.9.2、放大器正負極性響應不對稱性：＜1dB。4.1.10、局放信號測量：所見即所得方式，可在連續、單次、放大等顯示工作方式下測量局放信號，誤差±5％（以滿刻度計）。4.1.11、試驗電源測量（選項，需外接電壓、電流傳感器）：可測量高壓側電壓、高壓側電流、低壓側電壓、低壓側電流，顯示分為模擬指針和數碼顯示，誤差：±3％（以滿刻度計）。4.1.12、結構4.1.12.1、主機：4U加強型標準機箱 數字處理設備：標準工控機控制開關柜(選配件，體積重量隨功率變化)

玉林局部放電檢測儀檢測流程局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。2)開機檢測開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置通過設置存儲目錄功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。4)背景檢測：連接TEV傳感器，將傳感器貼在接地的金屬體上（非測量源）當信號穩定時按下按鍵，再點擊，記錄下背景值。 信號檢測：將傳感器緊貼在檢測部位。開關柜發生放電的主要部位為母排（連接處、穿墻套管，支撐絕緣件等）、斷路器，電纜等設備所對應到開關柜柜壁的位置，這些設備大部分位于開關柜前面板中部及下部，后面板上部、中部及下部、側面板的上部、中部及下部（開關柜TEV檢測部位異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。7)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的【檢測記錄】模塊可查看對應的試驗數據，以供后期分析。8)生成報告：連接Type-c數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。圖 檢測部位示意圖6.2US局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器)開機檢測：開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置，通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；通過設置[超聲類型]功能，可以配置試驗過程中對數據的處理方式。再返回模塊進入測量界面，點擊右上角圖標可以對US測量過程進行詳細的參數設置。背景檢測將傳感器對著空曠的地方，當信號保持穩定時按下【停止】按鍵，再點擊記錄背景，記錄下背景值。信號檢測：將超聲波傳感器探頭沿著柜體上的縫隙進行掃描檢測，觀察波形變化異常診斷與分析：當檢測到周期性信號時進行分析，觀察在連續檢測模式下50Hz頻率成分，100Hz頻率成分的大小，并與背景信號比較，看是否有明顯變化。并且開展局部放電診斷與分析，包括通過應用相位檢測模式，時域波形檢測模式判斷放電類型；或是挪動傳感器位置，尋找信號值，查明可能的放電位置。

玉林局部放電檢測儀多通道局部放電測量使用說明多通道局部放電測量是為用戶同時進行多路局部放電試驗而設計的功能，如干變感應局放試驗需三路同時進行局放試驗、油變感應局放試驗需三路或者六路等。它提供給了需要進行多路試驗的用戶一個簡單實用的解決方案，用戶可以同時進行多路試驗而無須購買幾臺局放儀。它采用無源衰減的方法，頻率帶寬達100MHz以上，放電波形失真極小。試驗使用方法：按下圖連接試驗回路，首先以通道A作為增益基準進行校正，將“通道選擇”波段開關選擇在通道A，通道A高壓端注入校正脈沖。如50PC，調整局放儀增益粗調和增益“細調（A）”，使局放儀指示值顯示為50PC，通道A校正完畢（注意：局放儀增益細調保持不便）；通道B校正，將“通道選擇”波段開關選擇在通道B，在通道B高壓端注入校正脈沖50PC ，注意，不可調整局放儀增益細調（A），調整“細調（B）”增益旋鈕使局放儀指示值顯示為50PC，通道B校正完畢。以后通道應按照通道B的校正方法，選擇相應的通道檔位和相應細調進行校正。

玉林局部放電檢測儀產品概述該高壓電纜局部放電檢測儀是我公司技術人員根據多年電纜局部放電檢測經驗，設計生產，適用于高壓電纜的局部放電在線檢測及定位。整套儀器主要由檢測主機、傳感器以及通訊線纜等組成，針對不同的現場環境我公司設計有多種型號的傳感器（聲電傳感器、高頻電流互感器），能夠靈敏的檢測到電纜內部，由于局放會產生超聲波、電磁波等信號聲電傳感器能夠?qū)崿F(xiàn)在與被測電纜不接觸的狀態下檢測電纜內部的局放信號，通過檢測主機、檢測軟件對放電信號進行分析處理，識別放電信號的強弱，同時能夠判斷放電的大致位置分析判斷被測點的絕緣狀況，提前電纜、端子箱等設備發生爆炸、著火等事故的發生。四、主機性能指標通道數： 4個獨立測量通道 1個外部觸發輸入通道 采樣率：200MSa/s采樣精度：12bit顯示屏尺寸：6.5寸操作方式：鼠標、鍵盤、觸摸屏主機接口：2個USB口1個網口1個VGA接口五、傳感器參數靈敏度測量頻帶中心頻率量程范圍高頻電流互感器
