賀州SF6氣體取樣裝置
賀州SF6微水測試儀SF6 綜合測試儀是集 SF6濕度、SF6純度、SF6 分解產物測試于一體,將原來要用三臺儀器才能實現的功能,集中在一臺儀器。一次現場測量,即可完成三項指標檢測,大大節省了設備中的氣體,同時減少用戶的工作量,提高了工作效率。SF6 氣體綜合測試儀之所以有的性能,是因為全部采用了國外秀的傳感器;濕度采用純進口高精度濕度傳感器、純度采用帶溫度補償的熱導傳感器,分解產物也是采用歐洲進口的傳感器。彩色液晶顯示,實時顯示各種參數,全程觸控,傻瓜式的操作,海量信息存儲,內置充電電池,交直流兩用。二、技術特點2.1. 自校準:傳感器探頭可自動校準零點,自動因零點、漂移而引入的系統誤差,保證每次測量的準確性。2.2. 操作簡便,超大觸摸液晶屏,所見即所得式的簡單操作2.3. 快速省氣:開機進入測量狀態后每SF6氣隔露點測定時間為3 min左右。2.4. 自鎖接頭:采用德國原裝進口自鎖接頭,可靠,無漏氣。2.5. 數據存儲:采用大容量設計,多可存儲1000組測試數據。2.6. 顯示清晰:7寸超大觸摸液晶屏直接顯示露點、微水(ppm)、SF6純度、SO2、H2S、CO含量環境溫度、環境濕度、時間及日期等內容。2.7. 內置超大容量可充鋰電池,一次充電可連續工作12小時。

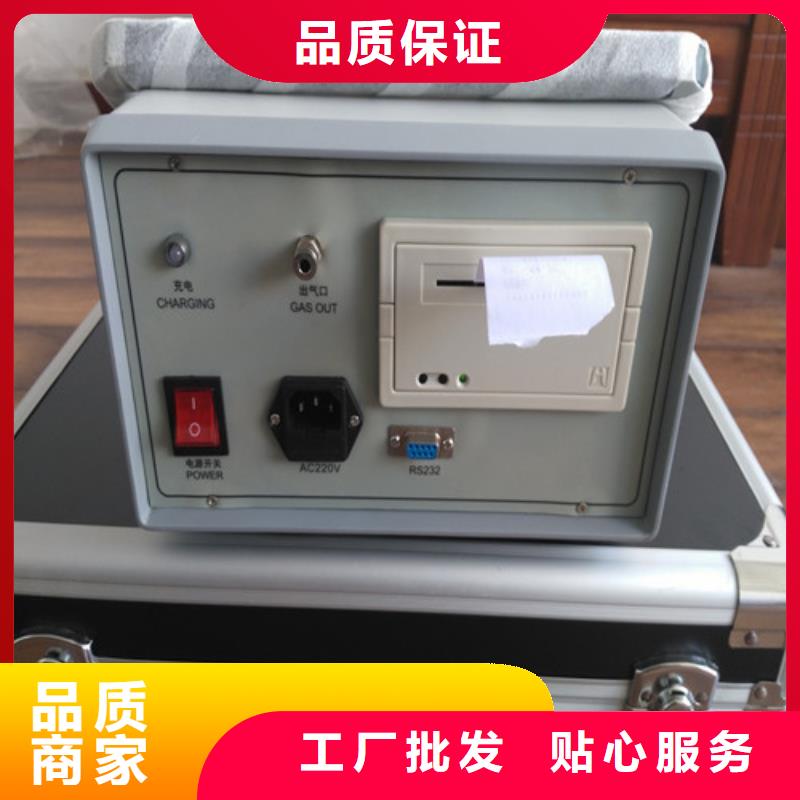

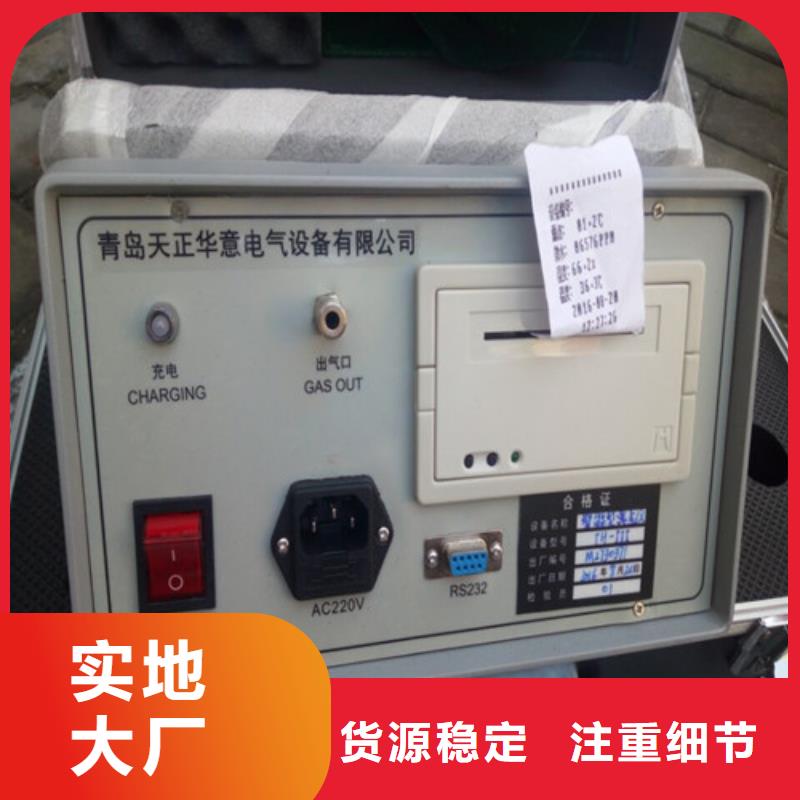

賀州SF6微水測試儀產品部件名稱傳感器濕度傳感器高分子薄膜型,量程:-80℃~+20℃純度傳感器德國海立普第二代具有溫度補償功能的恒溫型微型熱導池傳感器分解產物傳感器英國阿爾法高靈敏度分解產物傳感器流量傳感器美國霍尼威爾電子質量流量計,使用方便溫度傳感器進口數字式溫度傳感器其它附件電池鋰電池,容量4000mAh,過充保護流量調節閥針形調節閥穩壓閥穩定測量壓力,防止壓力突變對傳感器造成損傷進氣接口法國自封快插閥進氣管道標配3米四氟管出氣管道標配3米PU管電纜線電源線一根配套轉接頭一套五、測量方法1、初始化打開儀器電源開關,儀器進入初始化自校驗過程,此過程8分鐘。2、檢查電量使用直流電時,如果電量過低,請關機充電后繼續使用。3、準備工作在測量SF6設備前,使用SF6高純氣體對設備進行取純度滿度:對設備通以高純SF6,穩定后按滿度鍵可對設備進行取純度滿度。如果SF6純度數值產生漂移,需要進行取“去皮”操作,按取零鍵進行取零點。4、連接SF6設備關閉儀器面板上的流量調節閥。把測試管道上的快速接頭一端插入純度分析儀上的采樣口;將測量管道上螺紋端與開關接頭連接好,用扳手擰緊。

賀州SF6微水測試儀內置超大容量可充鋰電池,一次充電可連續工作10小時以上。3.技術參數純度 測量范圍 0%~測量精度 ±0.5%測量時間 <2分鐘。露點 測量范圍 -80 ℃~+20 ℃測量精度 ±0.5℃(-80℃~-60℃)響應時間(+20℃) 63%需5秒,90%需45秒(-60℃~+20℃)63%需10秒,90%需240秒(+20℃~-60℃)H2S 測量范圍 0~200ppm小檢知量 ≤0.1ppm準確度 ±0.5%穩定性 0~200ppm重復性 ≤2%SO2 測量范圍 0~200ppm小檢知量 ≤0.1ppm準確度 ±0.5%穩定性 0~200ppm重復性 ≤2%CO測量范圍 0~1000ppm小檢知量 ≤1ppm準確度 ±0.5%穩定性 0~1000ppm重復性 ≤2%環境溫度 -40℃~+60℃環境濕度 0~100% RH電源 AC 100~240V 50/60Hz內置充電電池電池性能 充電時間:10個小時;使用時間12小時以上。工作溫度 -30℃~+70℃尺寸 250×230×300 mm重量 6.8公斤4.測 量4.1 連接SF6設備將測量管道上螺紋端與開關接頭連接好,用扳手擰緊;關閉主機前面板上的流量調節閥;把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口;將排氣管道連接到出氣口;4.2、開機初始化打開儀器電源開關,儀器進入初始化自校驗過程。4.3、檢查電量使用內部電池供電時,右上角顯示將顯示電池電量,如果電量顯示紅色缺電標志時,請盡快充電后再繼續使用。本儀器可以邊充電邊使用,但是充電時間將大幅延長4.4、開始測量?打開電源,儀器會自動初始化。完成自校驗后自動進入測量狀態。?

賀州SF6微水測試儀使用不當導致設備進水或其它溶液造成的損壞。5)使用指定以外的電源,電壓所造成的損壞。產品外觀,易損易耗品及附件不在保修范圍內:易損易耗品及附件包括:熱敏打印紙、打印機熱敏塊。技術文件:提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解,應能滿足設計、安裝維護技術人員的工作需要。技術培訓:對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中,公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓,并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。附 錄 :六氟化硫斷路器含水量測量要求測 試 內 容 標 準 (ppm 20℃)六氟化硫斷路器出廠和大修中(整體裝復以前)應分別測量開斷單元和支柱單元水份值。≤150交接時由支柱下部充氣接口測量斷路器水份值≤150運行中由支柱下部充氣接口測量斷路器水份值。測試周期按“預試規程”規定。≤200運行中,必要時(開斷單元漏氣、解體過開斷單元)六氟化硫斷路器應由聯箱內自封接頭處單獨測量開斷氣室含水量。≤3
<賀州>天正華意電氣設備有限公司

賀州SF6微水測試儀此時按垃圾桶圖標則刪除所有數據,(注意:刪除數據后無法找回)按左下角箭頭可以撤銷刪除,返回主界面。4.8、修改時間主菜單選擇“修改時間”功能,進入時間修改頁面。根據上方的格式,輸入當前的時間,按右下鍵時間修改按鈕,則修改完畢,按“←”箭頭,取消修改,保留原時間不變。4.9、標定數據因隨意更改標定數據,將會嚴重影響儀器的準確性。所以我們不開放數據標定功能。如有需要可以聯系我公司技術支持。4.10、測量完畢后1) 關閉儀器上的高精度針型調節閥。2) 將轉接頭從SF6電氣設備上取下。3) 將測試管和儀器后面版之間連接的快速插頭退下。4) 重復如上步驟,測試下一項數據。5) 全部測試完成后,關閉電源。五、注意事項?儀器應放置在位置,防止摔壞,避免劇烈震動。?儀器使用前,應及時充電。?充電時只需將電源線接入交流電插座,無需打開電源開關,儀器將自動充電,充電時間一般需要10個小時左右。?儀器內部使用高容量鋰電池,因為電池特性。所以建議儀器長時間不用時,能夠每1~2個月沖一次電。以保持鋰電池的活性。?儀器不用時,應放入鋁合金包裝箱,并置于試驗臺或儀器架上以便防塵、防潮。?儀器每年用標準氣體標定一次。可送至廠家或授權單位進行標定,以確保準確性。?當檢測氣體中的SO2和H2S濃度較高時,應使用干凈的氣體(空氣或氮氣)清洗管道,將儀器內部清洗干凈后再進行下一次測量。?
<賀州>天正華意電氣設備有限公司 賀州SF6氣體取樣裝置
賀州SF6微水測試儀當檢出設備中的SO2或H2S濃度超過正常值時,建議測量兩次,確認結果。六、常見故障及排除方法故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接,查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘,傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準SO2和H2S無變化氣體未進入檢測器檢查氣路連接傳感器連接線開路檢查連接線傳感器失效更換傳感器氣體中無分解產物正常SO2和H2S檢測數值偏低儀器內部氣路有漏氣檢查氣路靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修SO2和H2S檢測數值偏高靈敏度太高發送至廠家進行校準檢測時SO2和H2S讀數不穩過濾器失效發送至廠家進行維修傳感器失效發送至廠家進行維修電路故障發送至廠家進行維修充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電池電壓低于5.8V充電或更換電池電路故障送我公司維修
<賀州>天正華意電氣設備有限公司 賀州SF6氣體取樣裝置賀州SF6微水測試儀.注意事項1.儀器應放置在位置,防止摔壞,避免劇烈震動。2.儀器使用前,應及時充電。3.充電時只需將電源線接入交流電插座,無需打開電源開關,儀器將自動充電,充電時間一般需要6 至 8個小時。4.儀器內部使用高容量鋰電池,因為電池特性。所以建議儀器長時間不用時,能夠每1至2個月沖一次電。以保持鋰電池的活性。5.儀器不用時,應放入鋁合金包裝箱,并置于試驗臺或儀器架上以便防塵、防潮。6.儀器每年用標準氣體標定一次。可送至廠家或授權單位進行標定,以確保準確性。6.常見故障及排除故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接,查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘,傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電壓低于5.8V充電或更換電池電路故障送我公司維修
<賀州>天正華意電氣設備有限公司
賀州SF6微水測試儀本儀器可以邊充電邊使用,但是充電時間將大幅延長4.4、開始測量1)打開儀器電源,儀器會自動初始化。完成自校驗后自動進入測量狀態。2)確認儀器上的高精度調節閥處于關閉狀態,將測試管道的快速插頭插入本儀器背部的進氣口。3)將測試管道的另一端連接待測設備的補氣口(或測試口)。4)此時打開綜合測試儀前面板上的調節閥,然后調節氣體流量。次測量(sf6微水)時間需要5~10分鐘,其后每次測量需要3~5分鐘。當單獨測量SF6露點時把流量調節到0.5 SLM(每分鐘標準升)左右。當測量SF6純度、H2S、SO2 、CO含量時應將流量調節到0.2 SLM(每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后,可以將數據保存下來,按屏幕上“菜單”文字,調出主菜單界面,選擇“打印數據”,可以將當前測試的數據打印出來,選擇“保存數據”。可以進入數據保存界面,按紅色“配置”按鈕可以輸入測試編號,確認無誤后可以按右下角的“保存數據”,將當前數據保存到儀器內部。儀器多可以保存1000條數據。4.6、查看數據主菜單界面選擇“查看記錄”功能。進入歷史記錄查看界面,按下方的“↑”和“↓”箭頭,可以上翻、下翻記錄,按右下鍵打印按鈕,可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能,進入刪除數據界面。



賀州SF6微水測試儀技術參數純度測量范圍0%~測量精度±0.5%測量時間<2分鐘。露點測量范圍-80 ℃~+20 ℃測量精度±0.5℃(-80℃~-60℃)響應時間(+20℃)63%需5秒,90%需45秒(-60℃~+20℃)63%需10秒,90%需240秒(+20℃~-60℃)H2S測量范圍0~200ppm小檢知量≤0.1ppm準確度±0.5%穩定性0~200ppm重復性≤2%SO2測量范圍0~200ppm小檢知量≤0.1ppm準確度±0.5%穩定性0~200ppm重復性≤2%CO測量范圍0~1000ppm小檢知量≤1ppm準確度 ±0.5%穩定性 0~1000ppm重復性≤2%HF(可選)測量范圍0~20ppm小檢知量≤0.01ppm準確度±0.5%穩定性0~20ppm重復性≤2%環境溫度 -40℃~+60℃環境濕度 0~100% RH電源AC 100~240V 50/60Hz內置充電電池電池性能充電時間:10個小時;使用時間12小時以上。工作溫度-30℃~+70℃尺寸250×230×300mm重量6.8公斤四、測量4.1、連接SF6設備將測量管道上螺紋端與開關接頭連接好,用扳手擰緊;關閉主機前面板上的流量調節閥;把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口;將排氣管道連接到出氣口;4.2、初始化打開儀器電源開關,儀器進入初始化自校驗過程。4.3、檢查電量使用內部電池供電時,右上角顯示將顯示電池電量,如果電量顯示紅色缺電時,請盡快充電后再繼續使用。
<賀州>天正華意電氣設備有限公司
