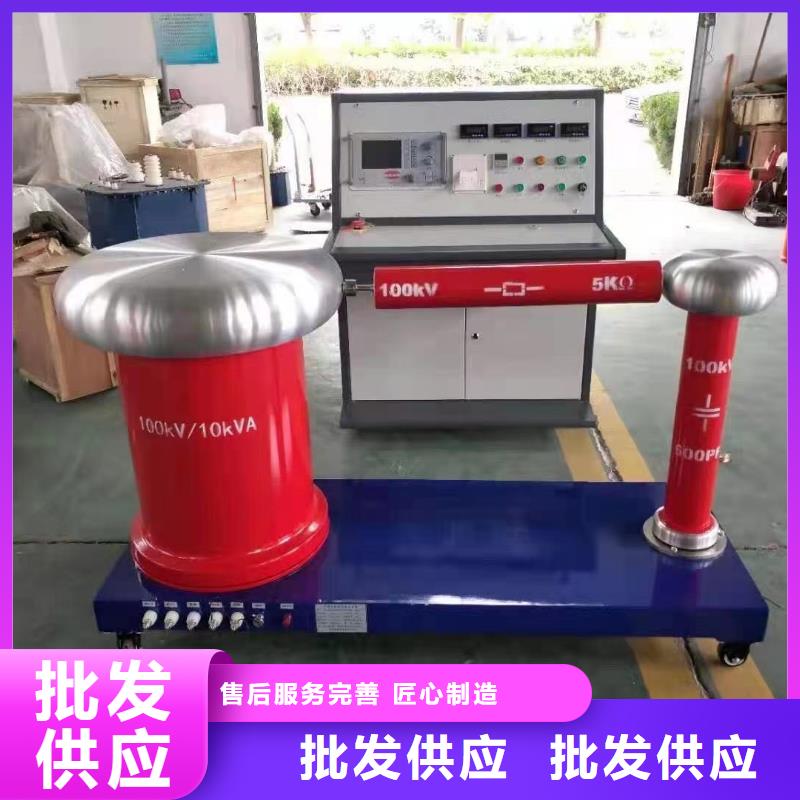

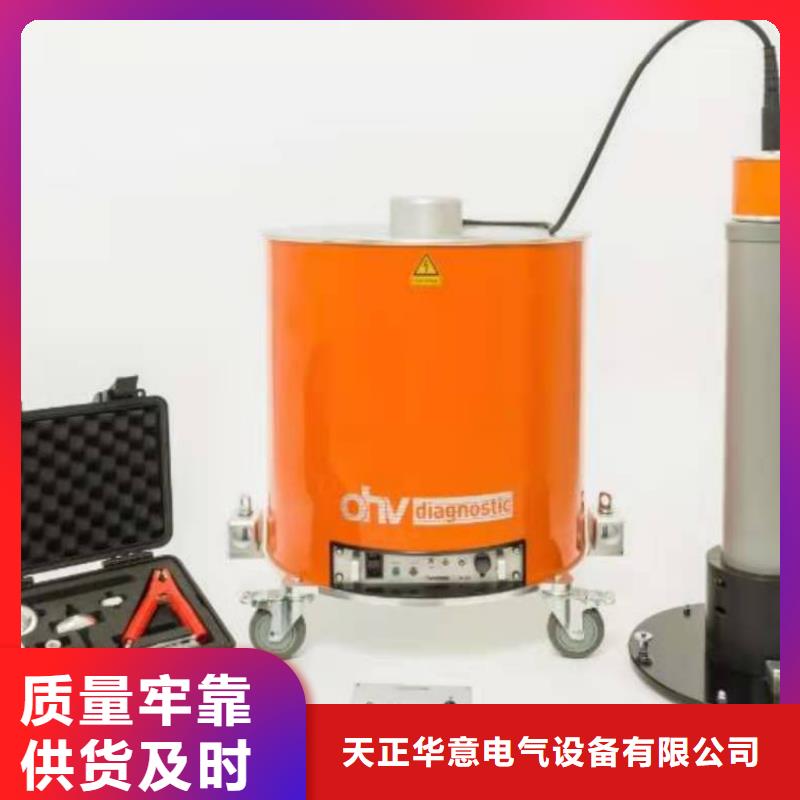

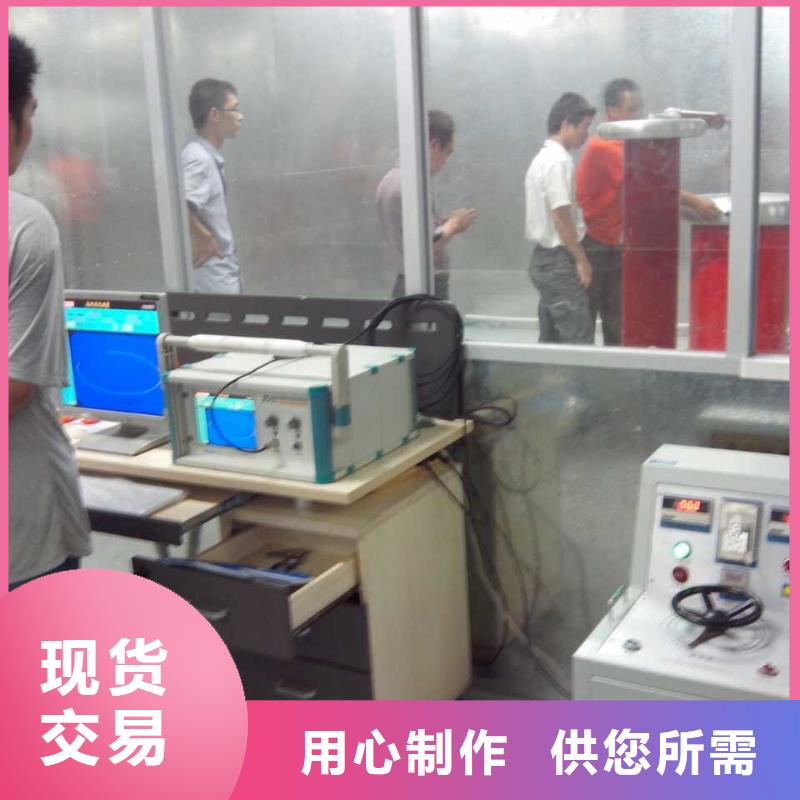

河源工頻高壓局放試驗裝置工頻無局放試驗變壓器成套裝置技術方案一、適用范圍本設備主要用于部分220kV電壓等級以下電力產品如互感器、電力變壓器、高壓斷路器、電纜附件等試品進行工頻耐壓、局部放電試驗及其科學研究試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻≤0.5Ω主要設備的技術參數1、TH-150/300工頻無暈試驗變壓器型號：YDTW-150/300相數：單相頻率：50Hz額定容量：150kVA額定輸入電壓：0.4kV額定輸出電壓：300kV額定輸入電流：375A額定輸出電流：0.5A阻抗電壓：≤10％輸出波形畸變率：≤3％工頻耐壓水平：330kV/1min局部放電量：額定電壓下≤10PC80％額定電壓下≤5PC允許運行時間：額定電壓、額定電流下運行1分鐘；1/2額定電壓、1/2額定電流下連續運行冷卻方式：油浸自冷結構形式：絕緣外殼環氧玻璃絲繞制，可移動。頂罩外徑×高：1450×2500 （單位：mm）重量：2100KG2、T-150單相電動柱式調壓器型號：TEDGZ-150額定容量：150kVA額定電壓：（輸入/輸出）0.38/0-0.42kV額定電流：（輸入/輸出）395/357A相數：單相 頻率：50Hz冷卻方式：干式自冷升壓、降壓的速度和方式：滿足GB/T16927標準的要求外形尺寸：800×800×700 mm3重量：900kg輸出電壓波形畸變率：≤3％運行時間：1.1倍額定電壓下運行1分鐘，額定電壓、額定電流運行30分鐘

河源工頻高壓局放試驗裝置校正脈沖發生器 用途與適用范圍JZF—10校正脈沖發生器是一個小型的價廉的電池供電的局部放電校正器，它體積小，重量輕，便于攜帶，同步方便，適合作為大量的現場測試和工廠產品測試的校正脈沖發生器。它可以以三種放電量的注入范圍向試品兩端注入頻率為1.2KHz左右的校正脈沖。適合于國際電工委員會IEC—270所的任何一種試驗電路2、主要規格及技術參數輸出電荷量檔位：5 PC、10 PC、20 PC 、50PC極性：正負交替重復頻率：1.2KHz頻率變化范圍： ＞±100Hz脈沖上升沿時間：　100us注入電容：10PF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）、輸入單元使用說明1、概述：輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗，本輸入單元能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為LCR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。2、檢測靈敏度及輸入單元允許電流值：參照J(rèn)F-2007多通道局部放電檢測儀3、檢測阻抗的選擇：適當?shù)倪x擇輸入單元可獲得較佳的檢測靈敏度，檢測阻抗的選擇原則是保證LCR檢測回路的諧振頻率F。落在所選擇的放大器頻帶內。簡單粗略的選擇方法是：從輸入單元初級電感兩端上向主回路看過去所具有的電容量（通常為試品電容與耦合電容的串聯值即試品電容與耦合電容的積除以它們的和），使其落在輸入單元銘牌上所標調諧電容范圍的中間值附近，這樣選出的輸入單元就是合適的輸入單元。所謂調諧電容中間值是指兩端電容值乘積的平方根，選擇接近這個值的輸入單元可得到的靈敏度。

<河源>天正華意電氣設備有限公司 河源模擬式局放部放電測試儀鑄造金品

河源工頻高壓局放試驗裝置 注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

<河源>天正華意電氣設備有限公司 河源模擬式局放部放電測試儀鑄造金品

河源工頻高壓局放試驗裝置 手持式超聲波局部放電巡檢定位儀使用指導超聲波探傷儀絕緣子故障遠距離檢測技術長期以來是國內外專家研究的重點課題，由于受電子元器件技術限制，其靈敏度一直達不到供電系統使用要求，隨著現代電子元器件技術的突飛猛進，其靈敏度的瓶頸得以突破，我公司在國內外專家研究的基礎上，采用先進的進口元器件，研制成功了TH-60手持式超聲波局部放電巡檢定位儀，填補了國內絕緣子故障遠距離測試的技術空白。該儀器質量、性能完全超越國外同類產品。本儀器主要用于絕緣子高壓線路及供電設備遠距離巡檢，預知潛在故障，檢測絕緣子運行狀況（絕緣子低阻故障，閃絡故障，污染故障），避免逐個上桿（或鐵塔）檢查，避免大面積檢修和擦拭絕緣子。亦可檢測高壓接頭放電，高壓開關放電，電暈放電，節省人力，物力。該儀器具有重量輕，攜帶方便，不受環境限制，操作簡便等特點。TH-60手持式超聲波局部放電巡檢定位儀是供電系統保障正常供電，提高經濟效益的理想檢測儀器。瓷質絕緣子正常運行中，由于其絕緣電阻很高，泄漏電流極小，本身不產生任何物理變化及高頻雜音；當其絕緣電阻下降后，泄漏電流增大，由于絕緣子本身材質決定會發出高頻雜音，TH-60手持式超聲波局部放電巡檢定位儀收到這種高頻雜音后，經內部電路及微電腦處理，有液晶顯示的數字大小及耳機聽到這種聲音后可判斷此絕緣子的劣化程度。

<河源>天正華意電氣設備有限公司
河源模擬式局放部放電測試儀鑄造金品

河源工頻高壓局放試驗裝置功能特點：1、可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、短路損耗。2、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。3、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。4、用戶可隨時將測試的數據通過微型打印機將結果打印出來。5、采用數字同步采樣技術，準確測量三相用電設備的電壓、電流、功率、等參數的真有效值，測量精度為0.2級。6、該儀表可取代九塊同等級的指針儀表，是傳統電量測試儀表的理想換代產品。二、技術指標：1、輸入特性 電壓測量范圍：0~750V 寬量限。電流測量范圍：0~100A內部全部自動切換量程。2、準確度電壓、電流：±0.2％功率：±0.2％（CosΦ＞0.1），±0.5％（0.02＜CosΦ＜0.1）3、工作溫度：－10℃~ ＋40℃4、工作電源：交流160V~265V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。6、體積：32cm×24cm×18cm7、重量：3Kg三、結構外觀：儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度鋁合金機箱，堅固耐用，配件箱用來放置測試導線及工具。

<河源>天正華意電氣設備有限公司

河源工頻高壓局放試驗裝置 接觸不良的干擾圖形。波形特點：對稱地分布在實驗電壓零點兩側，幅值大致不變，但在實驗電壓峰值附近下降為零。波形粗糙不清晰，低電壓下即出現。電壓升高時，幅值緩慢增加，有時在電壓達到一定值后會完全消失。原因：實驗回路中金屬與金屬不良接觸的連接點；塑料電纜屏蔽層半導體粒子的不良接觸；電容器鋁箔的插等（可將電容器充電然后短路來）可控硅元件的干擾圖形。（圖5—08）波形特點：位置固定，每只元件產生一個獨立訊號。電路接通，電磁耦合效應增強時訊號幅值增加，試驗調壓時，該脈沖訊號會發生高頻波形展寬，從而占位增加。原因：鄰近有可控硅元件在運行。（6）繼電器、接觸器、輝光管等動作的干擾。（圖 5—09）波形特點：分布不規則或間斷出現，同試驗電壓無關。原因：熱繼電器、接觸器和各種火花試驗器及有火花放電的記錄器動作時產生。（7）熒光燈的干擾圖形。（圖5—10）波形特點：欄柵狀，幅值大致相同的脈沖，伴有正負半波對稱出現的兩簇脈沖組。原因：熒光燈照明 無線電干擾的干擾圖形。（圖5—11）波形特點：幅值有調制的高頻正弦波，同試驗電壓無關。原因：無線電話、廣播話筒、載波通訊等。（9）電動機干擾的干擾圖形（圖5—12） 圖5—12）波形特點：放電波形沿橢圓基線均勻分布，每個單個訊號呈“山”字形。原因：帶換向器的電動機，如電扇、電吹風運轉時的干擾。

河源工頻高壓局放試驗裝置 各項參數的含義和作用如下：?電壓倍率、電流倍率正常為1（直接測量），當外接電壓互感器、電流互感器時，設置成對應的電壓比和電流比，。?高額定電壓：指被試變壓器高壓側的額定電壓值，用于區別不同輸入電壓等級的變壓器； ?低額定電壓：指被試變壓器低壓側的額定電壓值，用于區別不同輸出電壓等級的變壓器； ?當前溫度：輸入當前的被測變壓器的本體溫度（可通過紅外測溫儀測出），用于對測試結果做溫度校正，儀器自動將變壓器短路試驗的數據包括阻抗電壓和短路損耗，換算到75℃下的值。4．在選中‘三線空載’項目時進入三線空載測量屏，如圖五所示：屏幕顯示出空載試驗各相的實際電壓、電流、功率以及平均電壓、空載電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。圖五 特性三相空載屏5．在選中‘三線負載’項目時進入三線負載測量屏，如圖六所示：屏幕顯示出短路試驗各相的實際電壓、電流、功率以及平均電流、阻抗電壓、負載損耗、校正到75℃下的負載損耗；數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。圖六 特性三相負載屏6．在選中‘單相空載’項目時進入單相空載測量屏，如圖七所示：屏幕顯示出單相空載試驗的實際電壓、電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。

河源模擬式局放部放電測試儀鑄造金品

河源工頻高壓局放試驗裝置 干式變壓器感應局放試驗測試系統技術方案 一、適用范圍本設備主要用于部分35kV電壓等級以下電力變壓器倍頻耐壓、局部放電試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻≤0.5Ω主要設備的技術參數（一）、TH-2010多通道局部放電檢測儀簡介TH-2010多通道局部放電檢測儀是我們繼TH－8001（MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放電檢測儀后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，采用了先進電路，引用了先進技術，通過各地用戶廣泛試用后的不斷改進而成的，TH－2010多通道局部放電檢測儀比TH－8601、TH－9801、TH－2002局放儀在設計上更完善，使用上更方便，性能上更可靠。TH－2010多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。
